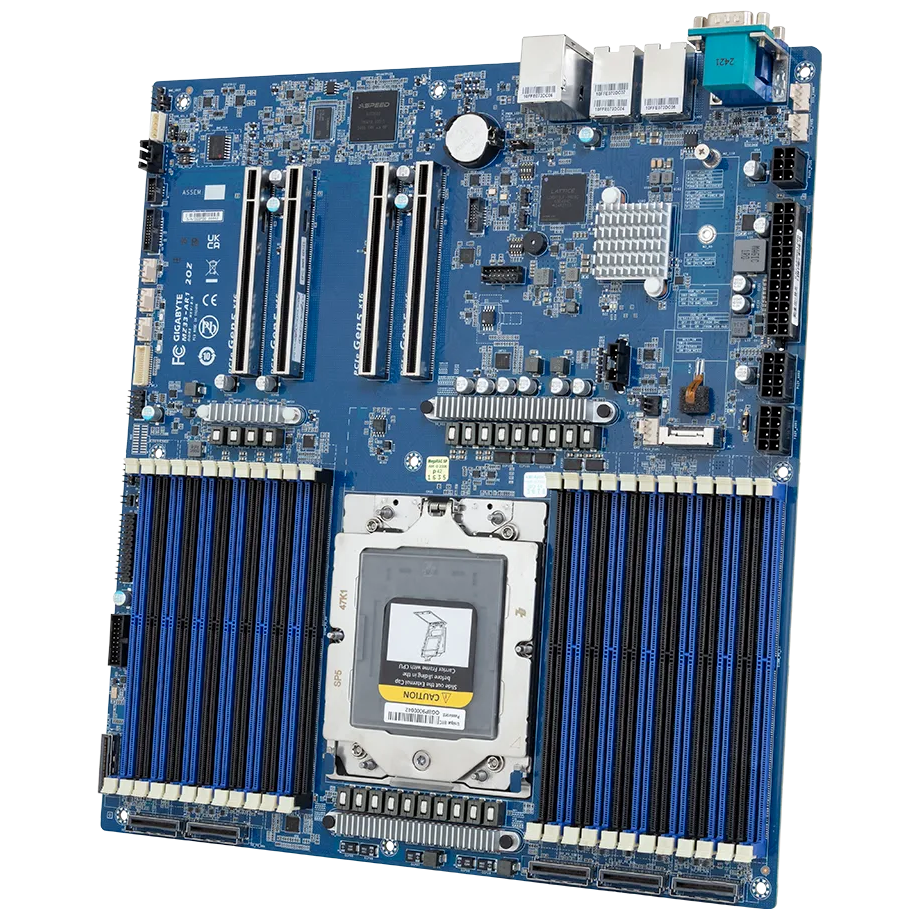

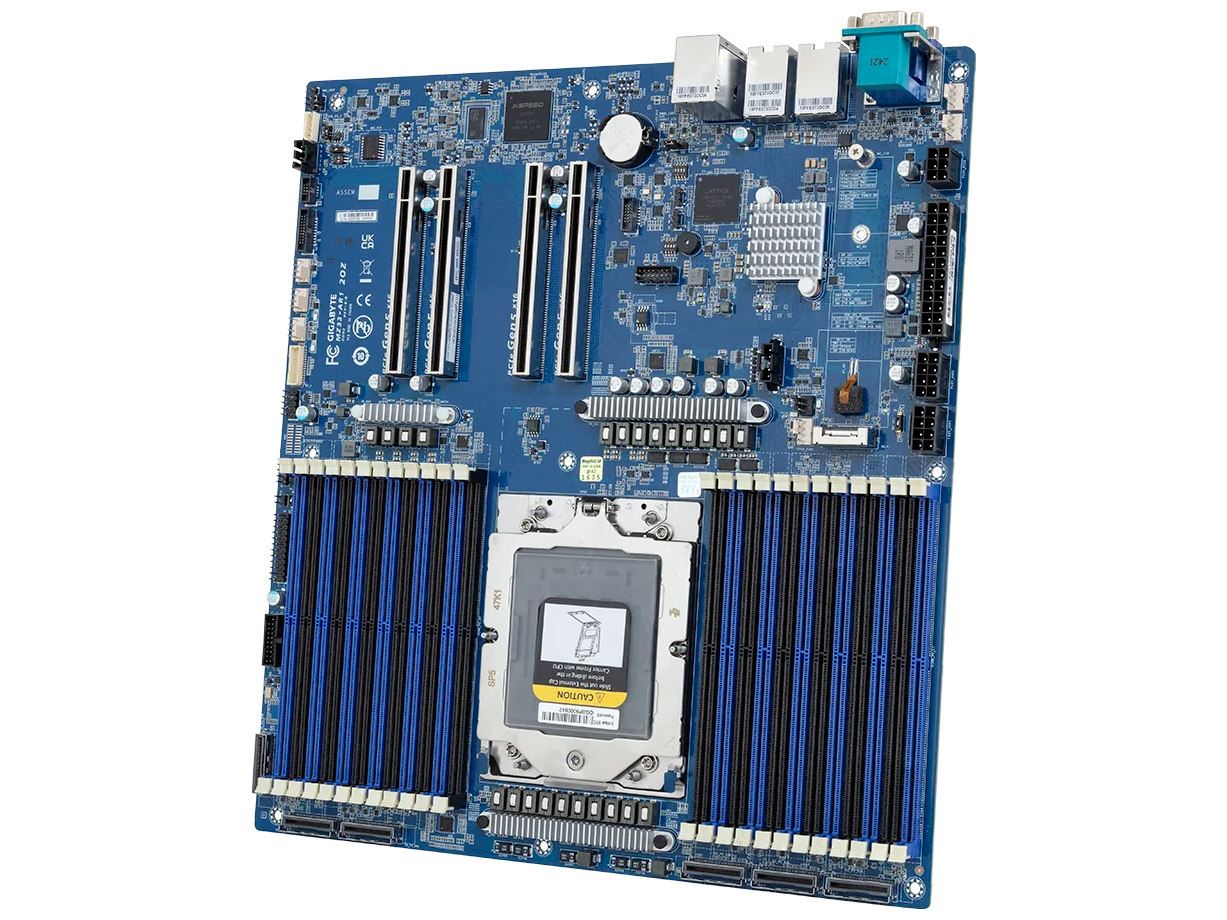

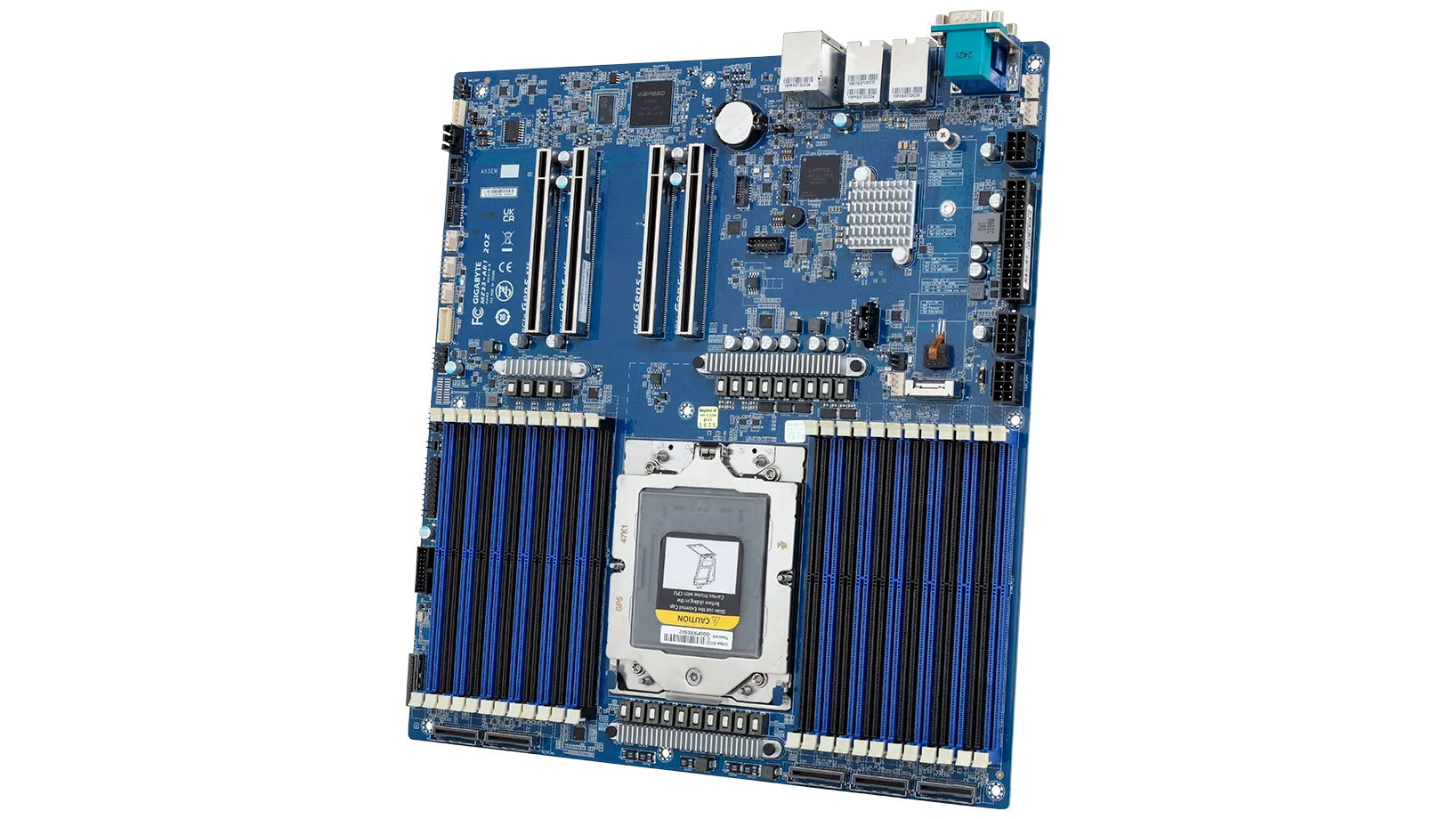

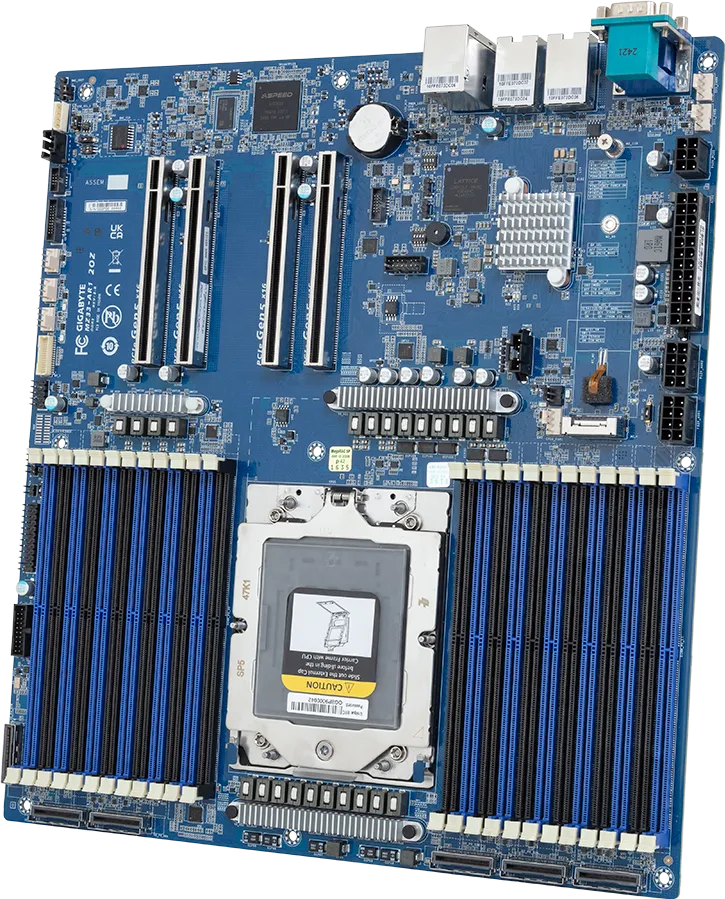

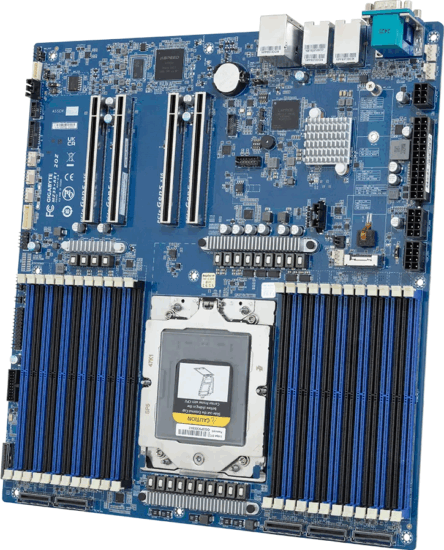

Gigabyte MZ33-AR1 DDR5 AMD SP5 E-ATX Alaplap

Nagy teljesítményű, jövőbiztos szerveralap a következő generációs adatközpontokhoz

Maximális CPU‑ és memória-sűrűség, PCIe 5.0 bővíthetőség, fejlett távmenedzsment – egy professzionális E-ATX szerverplatformban.

Főbb jellemzők

• 🖥️ Formátum: E-ATX (304,8 x 330,2 mm) – nagyvállalati rack szerverekhez, munkaállomásokhoz
• 🔧 Foglalat: 1 x LGA 6096, AMD SP5 – AMD EPYC 9005/9004 sorozathoz, akár 500 W cTDP-ig
• 🧠 Memória: 24 x DDR5 RDIMM foglalat, 12 csatornás memóriavezérlés processzoronként
• ⚡ PCIe: Több PCIe 5.0 x16 bővítőhely és Gen5 MCIO csatlakozók NVMe / SATA tárhelyhez
• 🌐 Hálózat: 2 x 10Gb/s LAN + dedikált menedzsment LAN
• 🛠️ Menedzsment: ASPEED AST2600 BMC, GIGABYTE Management Console, HTML5 KVM
• 💽 Tárhely: Gen5 / Gen4 NVMe és SATA támogatás, M.2 PCIe 4.0 x4 foglalattal
• 🔐 Biztonság: TPM 2.0 támogatás (opcionális modul), fejlett hozzáférés-kezelés
• 🧊 Stabilitás: Adatközponti üzemben bevált komponensek, kiterjesztett üzemi hőmérséklet-tartomány

Maximális számítási teljesítmény AMD EPYC processzorokkal

A Gigabyte szerverplatform a legújabb AMD EPYC 9005 és 9004 sorozatú processzorokat támogatja, egyetlen foglalattal, ugyanakkor akár 500 W cTDP teljesítményig. Ez kiemelkedő választás nagy terhelésű, skálázható alkalmazásokhoz (virtualizáció, konténeres környezetek, adatbázisok, HPC, AI-inferáló szerverek).

A System-on-Chip architektúra révén a funkciók jelentős része magában a CPU-ban integrált, ami egyszerre növeli a megbízhatóságot és csökkenti a késleltetéseket.

24 foglalatos DDR5 memória – extrém sávszélesség és kapacitás

A 24 darab DDR5 RDIMM foglalat és a 12 csatornás memóriavezérlő lehetővé teszi a nagyon nagy memória-sávszélességet és kapacitást, ami kulcstényező memóriaintenzív feladatoknál.

Memória sebesség támogatás:
• AMD EPYC 9005: 5200 MT/s (1DPC), 4400 MT/s (1R 2DPC), 4000 MT/s (2R 2DPC)
• AMD EPYC 9004: 4800 MT/s (1DPC), 3600 MT/s (2DPC)

A nagy órajelen működő DDR5 modulokkal rövidebb válaszidő és magasabb átviteli sebesség érhető el, amely közvetlenül növeli a virtualizációs hostok, in-memory adatbázisok és cache-rendszerek teljesítményét.

Fejlett PCIe 5.0 bővítési lehetőségek

A szerverlap több, teljes értékű PCIe 5.0 x16 bővítőhelyet kínál, ideális GPU-k, gyorsítókártyák, nagy sávszélességű hálózati (25/40/100GbE) vagy NVMe RAID / HBA kártyák csatlakoztatásához.

PCIe slot kiosztás:
• Slot_7: PCIe x16 (Gen5 x16)
• Slot_6: PCIe x16 (Gen5 x16)
• Slot_4: PCIe x16 (Gen5 x16)
• Slot_3: PCIe x16 (Gen5 x16)

A Gen5 interfész kiemelkedő sávszélességet biztosít, amely különösen fontos több GPU-s számításoknál és NVMe-alapú, nagy IOPS-igényű tárolórendszereknél.

Rugalmas, nagy sávszélességű tárhely-kialakítás

A lap több MCIO 8i csatlakozóval és M.2 foglalattal rendelkezik, így magas fokon testre szabható NVMe és SATA háttértár-topológia alakítható ki.

MCIO és M.2 tárhely opciók:
• 2 x MCIO 8i: 4 x Gen5 NVMe vagy 16 x SATA (kábelezéstől és BIOS-beállítástól függően)
• 3 x MCIO 8i: 6 x Gen5 NVMe
• 1 x MCIO 8i: 2 x Gen4 NVMe
• 1 x M.2 (2280/22110), PCIe Gen4 x4 – OS / boot drive vagy gyors cache meghajtó számára

A mellékelt MCIO 8i – 8 x SATA kábel megkönnyíti a hagyományos SATA meghajtókkal történő azonnali használatot, míg opcionális kábelekkel (pl. MCIO 8i – 2 x MCIO 4i) nagy sebességű NVMe backplane-ek is csatlakoztathatók.

Professzionális hálózat – beépített 10GbE és menedzsment LAN

A megbízható, nagy sebességű hálózati kapcsolatról a Broadcom BCM57416-on alapuló 2 x 10Gb/s LAN gondoskodik, mely NCSI funkciót is támogat. Ez ideális adatközponti, virtualizációs vagy iSCSI / NVMe-oF alapú tárolórendszerekhez.

LAN felszereltség:
• 2 x 10Gb/s RJ45 port (1 x Broadcom BCM57416)
• 1 x menedzsment LAN (10/100/1000 Mbps) – dedikált BMC eléréshez

Beépített távmenedzsment és BMC funkciók

Az ASPEED AST2600 BMC a GIGABYTE Management Console-lal együtt komplett távoli felügyeleti környezetet biztosít, így a szerver fizikai elérése nélkül is menedzselhető.

Menedzsment funkciók:
• HTML5 alapú távoli KVM (OS-független elérés)
• Szenzor monitorozás (feszültség, fordulatszám, hőmérséklet, CPU státusz stb.)
• Történeti szenzoradatok, FRU információk, SEL naplózás
• Hardverleltár, ventilátorprofil-kezelés, rendszer tűzfal funkciók
• Teljesítmény- és fogyasztás monitorozás, advanced power capping
• LDAP / AD / RADIUS integráció, felhasználó- és jogosultságkezelés
• Távoli BIOS/BMC/CPLD frissítés, konfiguráció mentés/visszaállítás
• Eseményszűrés, média redirekció, SSL / SMTP beállítások

Az ilyen szintű integrált menedzsment különösen fontos több szervertermes környezetben, ahol az üzemeltetési költség és a reakcióidő minimalizálása a cél.

Gazdag belső és külső csatlakozók

Belső csatlakozók:
• 1 x 24-pin ATX főtáp csatlakozó
• 2 x 8-pin ATX 12V + 1 x 6-pin ATX 12V tápcsatlakozó – nagy TDP-s CPU-k stabil tápellátására
• 1 x CPU ventilátor, 5 x rendszer ventilátor csatlakozó – rugalmas hűtésvezérlés
• 1 x USB 3.2 Gen1 x2 header, 1 x USB 2.0 header
• 1 x M.2 slot, 6 x MCIO 8i csatlakozó
• 1 x előlapi panel header, 1 x backplane header
• 1 x PMBus, 1 x IPMB csatlakozó
• 1 x TPM header (SPI) – TPM 2.0 modul támogatás (CTM012)

Hátsó I/O:
• 2 x USB 3.2 Gen1 (Type-A)
• 1 x VGA port (ASPEED AST2600 integrált vezérlő)
• 1 x soros port
• 2 x RJ45 (10Gb LAN), 1 x MLAN port
• 1 x ID gomb LED visszajelzéssel – gyors azonosításhoz rack környezetben

Megbízhatóság és üzemi feltételek professzionális környezetre tervezve

A Gigabyte szerverplatformot folyamatos, 24/7 üzemre tervezték, széles hőmérséklet- és páratartomány-tűréssel.

Üzemi jellemzők:
• Működési hőmérséklet: 10°C – 40°C
• Működési páratartalom: 8% – 80% (nem lecsapódó)
• Tárolási hőmérséklet: -40°C – 60°C
• Tárolási páratartalom: 20% – 95% (nem lecsapódó)

Ez garantálja a stabil működést adatközpontokban, szerverhelyiségekben és professzionális labor-környezetben is.

Csomag tartalma és kiegészítők

Retail csomag tartalma:
• 1 x MZ33-AR1 alaplap
• 1 x I/O shield (12AIO-MZ33AR-00R)
• 1 x Gyors üzembehelyezési útmutató
• 1 x MCIO 8i – 8 x SATA kábel (600 mm, 25CF9-600721-M0R)

Bulk csomag tartalma (10 db-os):
• 10 x MZ33-AR1 alaplap
• 10 x I/O shield

Opcionális kiegészítők:
• MCIO 8i – 2 x MCIO 4i kábel (550 mm, 25CF9-550700-A4R)
• TPM 2.0 modul: CTM012

Miért érdemes ezt a szerverplatformot választani?

• Skálázható teljesítmény – a legújabb AMD EPYC 9005/9004 CPU-k támogatásával extrém számítási kapacitás és sokmagos feldolgozás valósítható meg.
• Memória-intenzív feladatokra optimalizálva – 24 DIMM foglalat, 12 memóriacsatorna, nagy sávszélességű DDR5 modulokkal.
• Jövőbiztos bővíthetőség – PCIe 5.0 x16 slotok, Gen5/Gen4 NVMe támogatás, rugalmas MCIO alapú tárhely-kialakítás.
• Erős hálózati alap – beépített 10GbE és külön menedzsment LAN, NCSI támogatással.
• Erőteljes távfelügyelet – AST2600 BMC, HTML5 KVM, részletes szenzor- és eseménykezelés, távoli firmware-frissítés.
• Adatközponti fókusz – átgondolt elrendezés, kiterjesztett üzemi tartomány, rackbarát kialakítás és azonosító funkciók.

Érdekességek a szerveralaplapok és a Gigabyte adatközponti megoldásairól

A szerveralaplapok világában ma már a tápellátás és a hűtés legalább olyan fontos, mint a nyers számítási teljesítmény. A nagy TDP-jű EPYC processzorokhoz hasonló lapoknál ezért található több 8 tűs és 6 tűs 12 V-os tápcsatlakozó, hogy a VRM-ek stabilan, tartalékokkal lássák el a CPU-t árammal.

Az MCIO csatlakozó a modern adatközponti rendszerek egyik kulcseleme: kis helyen biztosít rendkívül nagy jelminőséget és sávszélességet, így ideális a nagy sűrűségű NVMe backplane-ekhez. Nem véletlen, hogy egyre több szervergyártó tér át hagyományos miniSAS/OCuLink helyett MCIO megoldásra – ez előkészíti az utat a jövőbeli még gyorsabb PCIe generációk előtt is.

A Gigabyte a belépőszintű szerverlapoktól a teljes rack-szintű megoldásokig (GPU-szerverek, tárolószerverek, edge rendszerek) teljes ökoszisztémát kínál. Ennek egyik kulcsa az egységes menedzsmentkörnyezet, így a különböző modellek azonos szoftveres felületről felügyelhetők, ami hosszú távon jelentős üzemeltetési költségcsökkentést eredményez.

Az AMD EPYC platformra épülő szerverek különösen népszerűek virtualizáció (VMware, Proxmox, Hyper-V), konténeresített környezetek (Kubernetes, Docker), felhőszolgáltatások, valamint big data és AI-inferenz esetén, mivel a sokmagos architektúra, a széles memóriacsatornák és a bőséges PCIe-lane-k kombinációja kimagasló ár/teljesítmény arányt biztosít. Ez a szerverplatform pontosan ezekre az igényekre lett optimalizálva.
