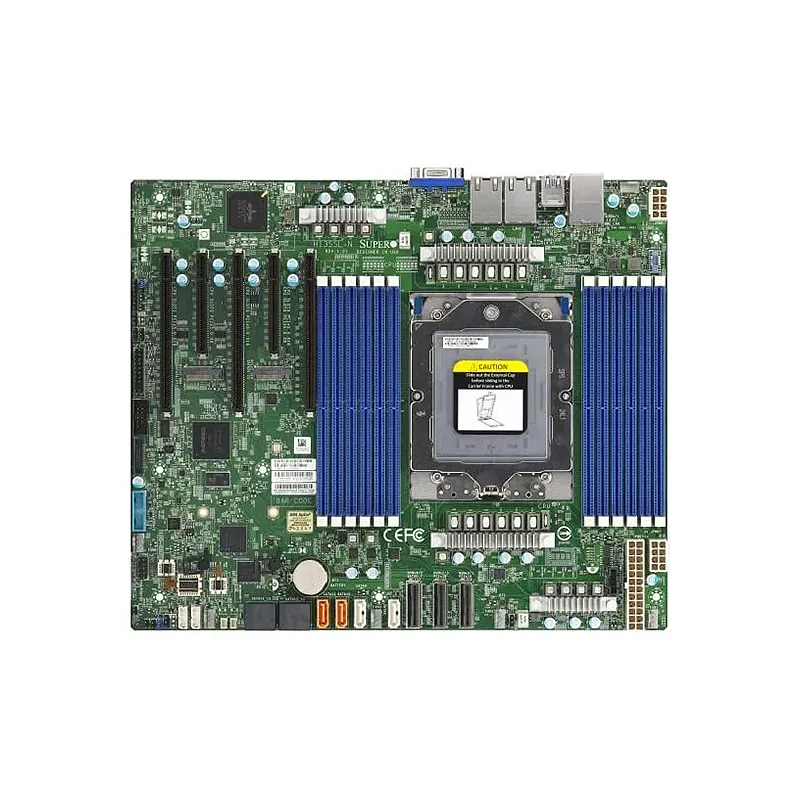

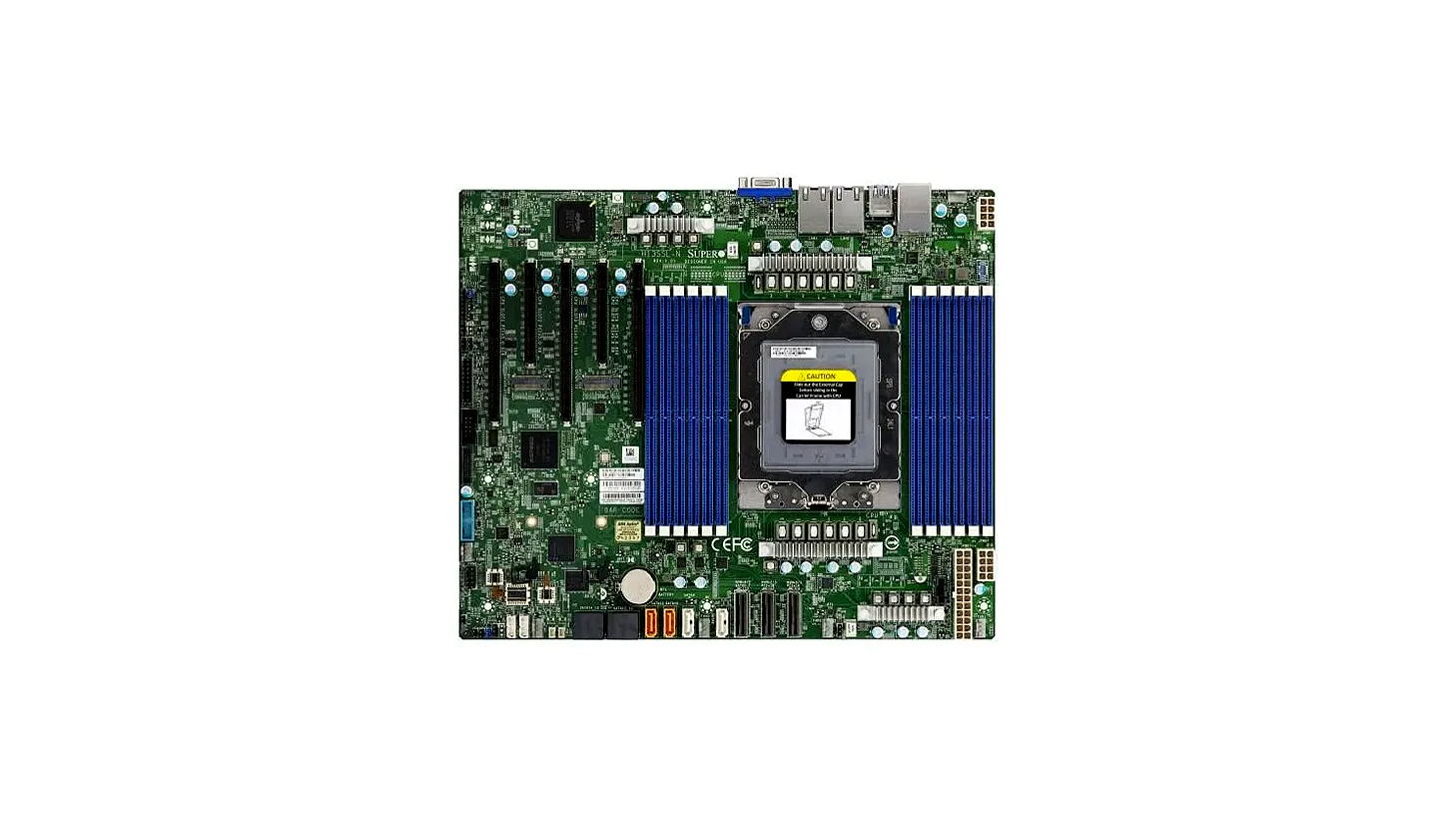

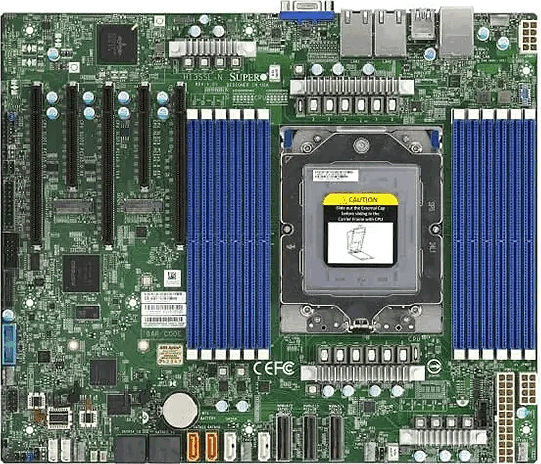

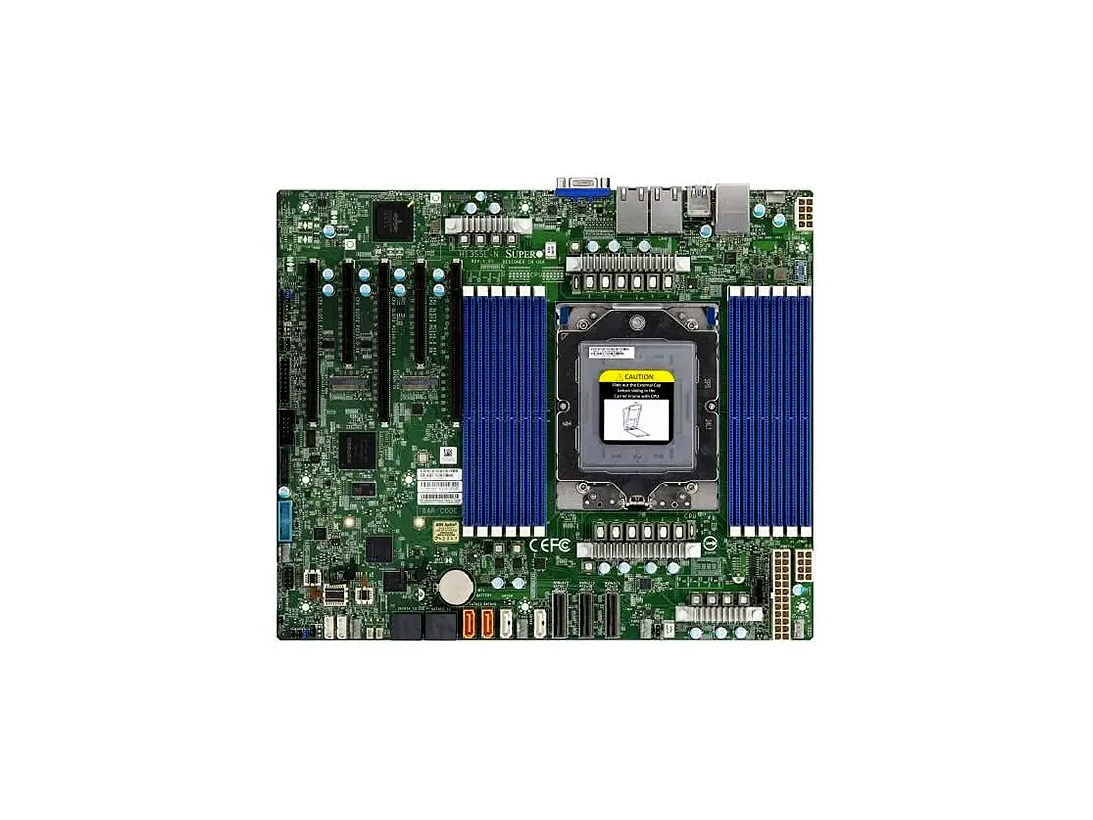

Supermicro MBD-H13SSL-N-O DDR5 Socket SP5 ATX Alaplap

Maximális teljesítményű szerveralap ATX formátumban

Nagyvállalati, adatközpontos és virtualizációs feladatokra tervezett, professzionális szerver alaplap, amely a legújabb AMD EPYC™ 9004 (Genoa / Bergamo) processzorcsalád erejét használja ki. Egyetlen foglalat mellett is extrém magszám, óriási memória-sávszélesség és a legújabb I/O technológiák állnak rendelkezésre, kifejezetten 7/24 üzemre optimalizálva.

Főbb előnyök és felhasználási területek

✔ Nagy számítási teljesítmény: akár 128 mag / 256 szál egyetlen SP5 foglalatban, akár 400 W TDP-ig
✔ Masszív memória-alrendszer: 12 DDR5 RDIMM foglalat, akár 3 TB ECC memóriakapacitás, 4800 MT/s sebesség
✔ Modern hálózat: két darab 10GBase‑T LAN (Broadcom BCM57416), külön dedikált IPMI menedzsment porttal
✔ Bővíthető tárhely: 8× SATA3, 2× M.2 (PCIe 4.0 x4 / SATA), több MCIO port nagysebességű PCIe 5.0 csatolással
✔ Fejlett felügyelet: IPMI 2.0, KVM over IP, Redfish API, Supermicro menedzsment szoftverek támogatása
✔ Adatközponti megbízhatóság: ECC memória, átfogó szenzorok és hardveres biztonsági modul támogatás

Műszaki jellemzők – alap paraméterek

Formátum és méretek
• Formátum: ATX
• Méret: 12" x 10.1" (30,48 cm x 25,65 cm)

Processzor támogatás
• Foglalat: Socket SP5
• Kompatibilis CPU: AMD EPYC™ 9004 sorozat (Genoa / Bergamo)
• Támogatott processzorok száma: 1
• Maximális TDP: akár 400 W
• Mag / szál: akár 128 mag, 256 szál (CPU-tól függően)

Memóriarendszer
• Memóriafoglalatok száma: 12 DIMM
• Típus: DDR5 ECC Registered RDIMM (3DS támogatott)
• Maximális kapacitás: akár 3 TB
• Órajel: akár 4800 MT/s (1DPC)
• Támogatott modulméretek: 16 GB, 24 GB, 32 GB, 40 GB, 48 GB, 64 GB, 80 GB, 96 GB, 128 GB, 192 GB, 256 GB
• Feszültség: 1,1 V
• ECC funkció: egybites hibajavítás, kétbites hibadetektálás

Integrált vezérlők és csatlakozások

Chipset
• System-on-Chip felépítés (az I/O funkciók nagy része a CPU-ba integrálva)

Hálózat
• 2× 10GBase‑T LAN (Broadcom BCM57416 vezérlő)
• 1× dedikált IPMI RJ45 menedzsment port
• Tipikus felhasználás: virtualizációs host, hiperkonvergens rendszerek, nagysávszélességű fájlszerverek

Tárhely és bővíthetőség
• SATA: 8× SATA3 (6 Gb/s) port
• MCIO: 1× MCIO (PCIe 5.0 x8 / SATA3), 2× MCIO (PCIe 5.0 x8) – nagysebességű NVMe / HBA / RAID opciókhoz
• M.2: 2× M.2 (PCIe 4.0 x4 / SATA), formátum: 2280 / 22110, M-key – OS vagy gyors NVMe cache meghajtókhoz

USB, video, egyéb I/O
• USB: 6× USB 3.0 (4× hátlapi, 2× belső header)
• Video: 1× VGA (szerver menedzsmenthez és alap konzolhoz)
• Soros port: 1× COM (header)
• TPM: 1× TPM header (TPM 2.0 támogatás, opcionális modul: AOM‑TPM‑9670V)

PCI Express bővítőkártya-helyek

PCIe slotok (Gen5)
• 3× PCIe 5.0 x16 (x16 fizikai foglalat)
• 2× PCIe 5.0 x8
A PCIe 5.0 generáció különösen ideális nagy teljesítményű GPU-k, gyors NVMe adattárolók, 25/40/100GbE hálózati kártyák vagy speciális gyorsítók (AI, HPC) számára.

BIOS és rendszerfunkciók

BIOS
• Típus: AMI, 32 MB SPI Flash EEPROM
• Szabványok: ACPI 6.4, SMBIOS 3.5 vagy újabb, UEFI 2.8
• Támogatás: Plug and Play, USB billentyűzet támogatás, fejlett szerverbeállítási lehetőségek

Menedzsment és felügyelet

Beépített menedzsment eszközök
• IPMI 2.0 támogatás (dedikált LAN porttal, KVM over IP funkció)
• Redfish API támogatás modern, automatizált adatközponti integrációhoz
• Támogatott Supermicro szoftverek: Supermicro Server Manager (SSM), Supermicro Update Manager (SUM), SuperDoctor® 5, Super Diagnostics Offline
Ezek segítségével a hardver állapot, a ventilátorok, feszültségek, hőmérsékletek és firmware‑verziók távolról is részletesen felügyelhetők és frissíthetők.

Biztonság és megbízhatóság

Hardveres biztonság
• TPM 2.0 hardver támogatás (opcionális AOM‑TPM‑9670V modul, Infineon 9670 vezérlővel)
• RoT (Root of Trust) funkciók a firmware és indítási lánc védelméhez

Hardver monitorozás
• Feszültségfigyelés: VBAT, 3,3 V standby, 5 V standby, 5 V, 3,3 V, 12 V, 1,8 V standby, VRM hőmérséklet
• Hőmérséklet-szenzorok: CPU hőmérséklet, memóriamodulok hőmérséklete, CPU thermal trip támogatás
• LED jelzések: UID / Remote UID, BMC/IPMI Heartbeat LED
• Ventilátor csatlakozók: 6× 4 tűs fan header (akár 6 ventilátor), rugalmas hűtésvezérléssel

Üzemi környezet, csomagolt tartozékok

Üzemi feltételek
• Üzemi hőmérséklet: 10 °C – 35 °C
• Tárolási hőmérséklet: -40 °C – 70 °C
• Relatív páratartalom üzemi: 8% – 90% (nem kondenzáló)
• Relatív páratartalom tárolás: 5% – 95% (nem kondenzáló)

Csomag tartalma (bulk és retail kiszerelésben is)
• 1× I/O shield (MCP‑260‑00073‑0N)
• 6× SATA kábel (CBL‑0044L, 57,5 cm, lapos, S‑S, Pb‑mentes)

Supermicro – ipari szintű minőség és hosszú termékciklus

A Supermicro a szerver-alaplapok és szerverplatformok egyik vezető gyártója, különösen adatközponti, ipari és vállalati környezetben. A gyártó a hosszú terméktámogatási ciklusáról ismert: az egyes alaplapgenerációk jellemzően kb. hétévente cserélődnek, ami stabil platformot biztosít hosszú távon tervező vállalatok számára. A felhasznált komponensek és az átgondolt PCB‑tervezés célja a minimális meghibásodási arány és a folyamatos 7/24 rendelkezésre állás.

Az ipari minőségű alaplapoknál – így ennél a modellnél is – kiemelten fontos a stabilitás nagy memória-terhelés és extrém magszám esetén. Az AMD EPYC 9004 sorozat magas magszáma és a 12 DIMM foglalat kombinációja ideálissá teszi ezt a platformot:

• virtualizációs környezetekhez (VMware, Proxmox, Hyper‑V)
• konténeres rendszerekhez (Kubernetes, Docker, micro‑szolgáltatások)
• adatbázisszerverekhez és in‑memory adatfeldolgozáshoz
• HPC, tudományos és mérnöki számításokhoz
• nagyforgalmú webes és alkalmazásszerverekhez
• szoftverfejlesztői build‑farmokhoz, CI/CD infrastruktúrához

Az ATX formátum külön előnye, hogy széles ház- és tápválaszték áll rendelkezésre, így a platform könnyen illeszthető meglévő vagy egyedileg tervezett rack és torony rendszerekhez is. A PCIe 5.0 támogatás és a kombinált SATA / NVMe bővítési lehetőségek jövőbiztossá teszik a konfigurációt, így a rendszer a későbbi fejlesztésekhez (gyorsabb hálózati kártyák, további NVMe meghajtók, GPU‑k) is felkészített.

Érdemes kiemelni, hogy a Supermicro alaplapokhoz elérhető a ingyenes felügyeleti és diagnosztikai szoftverkörnyezet, amely akár nagyobb szerverflotta esetén is leegyszerűsíti a monitoringot, firmware‑frissítéseket és a hibaelhárítást. Mindez együtt olyan megoldást eredményez, amely hosszú távon is költséghatékony, megbízható és rugalmasan bővíthető alapot nyújt professzionális szerverrendszerekhez.
