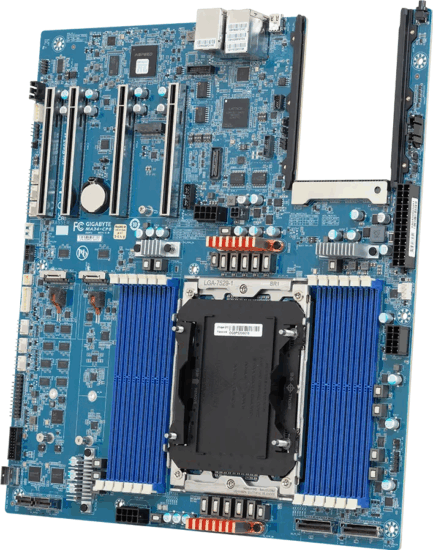

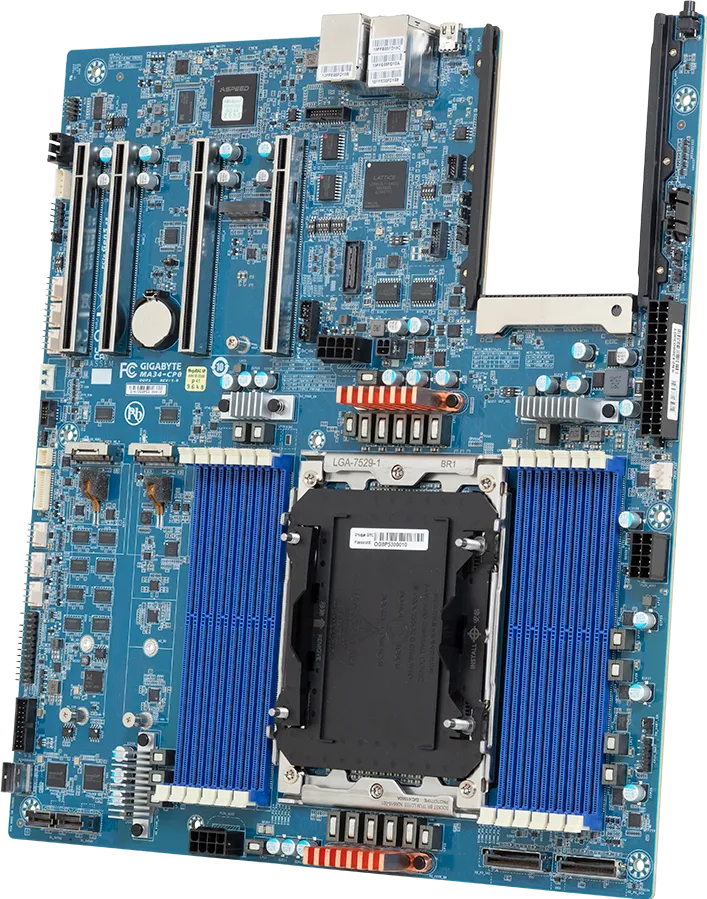

Gigabyte Intel MA34-CP0 DDR5 LGA7529 E-ATX Alaplap

Maximális teljesítményre tervezett professzionális szerverplatform

A Gigabyte Intel MA34-CP0 DDR5 LGA7529 E-ATX alaplap kifejezetten a legújabb Intel® Xeon® 6 és Xeon® 6900 sorozatú processzorokhoz készült, nagyvállalati, adatközponti és nagy számítási igényű (HPC, AI, virtualizáció) környezetekhez. A rendkívül erős tápellátás, a 12 csatornás DDR5 memóriatámogatás és a bőséges PCIe Gen5 bővítési lehetőségek olyan platformot biztosítanak, amely a következő generációs szerverek és munkaállomások megbízható alapja lehet.

Főbb jellemzők és előnyök

• Egyfoglalatos, extrém teljesítményű platform: Intel® Xeon® 6 és Xeon® 6900 sorozatú processzorok fogadására, akár 500 W TDP-ig, nagy sűrűségű számítási feladatokhoz optimalizálva.
• 12-csatornás DDR5 memóriaarchitektúra: 12 DIMM foglalat RDIMM és MRDIMM modulokhoz, akár 6400 MT/s (RDIMM) és 8800 MT/s (MRDIMM) adatátviteli sebességgel, kimagasló memória-sávszélességet biztosítva.
• PCIe Gen5 infrastruktúra: több teljes hosszúságú PCIe x16 Gen5 csatlakozó, OCP NIC 3.0 foglalat és MCIO csatlakozók a legújabb GPU-k, hálózati és gyorsítókártyák kiszolgálására.
• Rugalmas tárhely-kialakítás: Gen5 NVMe, SATA és M.2 bővíthetőség nagy teljesítményű, vegyes SSD/HDD konfigurációkhoz.
• Integrált menedzsment: ASPEED® AST2600 BMC és GIGABYTE Management Console webfelület a távoli felügyelethez és karbantartáshoz.
• Adatközpontba kész E-ATX kivitel: 304,8 × 335,2 mm-es formátum, több ventilátorcsatlakozóval, professzionális hűtési és rack integrációs lehetőségekkel.

Műszaki specifikáció – áttekintés

Formátum és felépítés
• Formátum: E-ATX (304,8 × 335,2 mm)
• Rendszerchipkészlet: System-on-Chip (SoC, CPU-ba integrált vezérlő)
• Foglalat: 1 × LGA7529 (Single Socket BR)

Processzor támogatás
• Kompatibilis CPU-k: Intel® Xeon® 6 Processors, Intel® Xeon® 6900 Series Processors
• Kivitel: egyfoglalatos kialakítás
• Maximális TDP: akár 500 W – nagy teljesítményű, sokmagos CPU-khoz és AVX/AI terhelésekhez optimalizálva

Memória-alrendszer
• Foglalatok: 12 × DIMM
• Típus: DDR5 RDIMM / MRDIMM (regiszteres, szerver memóriák)
• Csatornák: 12-csatornás memóriaarchitektúra processzoronként
• Támogatott sebességek: RDIMM: akár 6400 MT/s, MRDIMM: akár 8800 MT/s
• Megjegyzés: MRDIMM modulok csak kijelölt Intel® Xeon® 6 P-core processzorokkal támogatottak

Hálózat és menedzsment
• LAN: 2 × 1 Gb/s RJ45 (2 × Intel® I210-AT), NCSI funkció támogatással
• Management LAN: 1 × 10/100/1000 Mbps MLAN port BMC-hez
• OCP NIC: 1 × OCP NIC 3.0 (Gen5 x16) slot, NCSI támogatással, adatközponti hálózati bővítéshez
• BMC: ASPEED® AST2600 Baseboard Management Controller
• Kezelőfelület: GIGABYTE Management Console webes felület – távoli felügyelet, monitorozás, beállítás

Videó
• Integrált grafika: ASPEED® AST2600 BMC-be integrált vezérlő
• Kimenet: 1 × Mini-DisplayPort (Mini-DP) – konzolhoz, adminisztratív felhasználáshoz

Hang
• Audio alrendszer: Nincs integrált hang – szerver/infrastruktúra fókuszú kialakítás

Tárhely és csatlakozások
MCIO: 2 × MCIO 8i – összesen 4 × PCIe Gen5 NVMe meghajtóhoz
SlimSAS: 3 × SlimSAS 4i – akár 12 × SATA meghajtó (HDD/SSD) csatlakoztatására
M.2: 2 × M.2 foglalat (2280/22110), egyenként PCIe Gen5 x2 módban – nagy sebességű NVMe SSD-khez
RAID: beépített VROC (Intel® Virtual RAID on CPU) kulcs header – CPU-alapú NVMe RAID megoldásokhoz

PCIe bővítőhelyek
• Slot_6: PCIe x16 (Gen5 x16)
• Slot_4: PCIe x16 (Gen5 x16)
• Slot_2: PCIe x16 (Gen5 x16 vagy x8, osztott használat Slot_1-gyel)
• Slot_1: PCIe x16 (Gen5 x8)
• 1 × OCP NIC 3.0 slot (Gen5 x16)
• 2 × MCIO 8i (Gen5 x8) további nagy sávszélességű eszközökhöz

Belső csatlakozók
• Tápellátás: 1 × 24-pin ATX főcsatlakozó, 3 × 8-pin ATX 12V, 1 × 4-pin 12V készenléti táp
• Hűtés: 1 × CPU ventilátor header, 6 × rendszer ventilátor header – rack szerverekhez ideális
• USB: 1 × USB 3.2 Gen1 x2 header, 1 × USB 2.0 header BMC-hez
• Tárhely: 2 × M.2 slot, 2 × MCIO 8i, 3 × SlimSAS 4i
• Egyéb: 1 × VROC csatlakozó, 1 × NCSI csatlakozó, 1 × előlapi panel header, 1 × backplane board header, 1 × COM header, 1 × PMBus header, 1 × IPMB header, 1 × TPM header (SPI), 1 × PRoT csatlakozó (csak RoT SKU esetén aktív)

Hátsó I/O panel
• 2 × USB 3.2 Gen1 (Type-A)
• 1 × Mini-DisplayPort
• 2 × RJ45 LAN port
• 1 × dedikált Management LAN port
• 1 × ID gomb LED-del – gyors azonosításhoz rack környezetben

Biztonsági és megbízhatósági funkciók
• 1 × TPM header SPI interfésszel
• Opcionális TPM2.0 készlet: CTM012 – hardveres kulcskezeléshez, titkosításhoz
• 1 × PRoT csatlakozó (Platform Root of Trust – csak RoT SKU esetén) a megerősített, láncolt bizalmi induláshoz

Üzemi feltételek
• Üzemi hőmérséklet: 10 °C – 40 °C
• Üzemi páratartalom: 8% – 80% (nem kicsapódó)
• Tárolási hőmérséklet: -40 °C – 60 °C
• Tárolási páratartalom: 20% – 95% (nem kicsapódó)

Csomagolás, tartozékok, cikkszámok

Retail csomag tartalma
• 1 × MA34-CP0 alaplap
• 1 × I/O shield hátlap
• 1 × Gyors üzembehelyezési útmutató
• 1 × Carrier
• 1 × SlimSAS 4i → 4 × SATA kábel (600 mm)

Retail csomag méretek
• Doboz (single box): 409 × 355 × 78 mm
• Karton: 729 × 415 × 432 mm – 10 db single box egy kartonban

Bulk csomag tartalma
• 10 × MA34-CP0 alaplap
• 10 × I/O shield
• 30 × Carrier

Bulk karton méret
• 600 × 473 × 517 mm

Referencia- és alkatrészszámok
• Retail: 9MA34CP0MR-000-1*
• Bulk: 9MA34CP0NR-000-1*
• I/O shield: 12AIO-MA34CP-00R
• SlimSAS 4i → 4 × SATA kábel (600 mm): 25CFM-600700-A4R

Miért előnyös választás professzionális felhasználásra?

Ez az E-ATX szerver alaplap azoknak a rendszergazdáknak, integrátoroknak és vállalatoknak készült, akik a következő generációs Intel® Xeon® 6 architektúra minden előnyét ki szeretnék használni. A 12 csatornás DDR5 memória, a nagy sűrűségű PCIe Gen5 bővítési lehetőségek és a skálázható tárhely-konfigurációk ideálissá teszik:

• virtualizációs hostokhoz és hypervisor környezethez • adatbázis-szerverekhez és in-memory alkalmazásokhoz • konténeres és mikroszolgáltatás-alapú infrastruktúrához • AI/ML és HPC klaszterek csomópontjaihoz • nagy sebességű tárolószerverekhez (NVMe, VROC alapú megoldások).

Érdekességek a gyártóról és a platformról

A GIGABYTE évtizedek óta az alaplapgyártás egyik vezető szereplője, az utóbbi években pedig erőteljesen specializálódott adatközponti, szerver- és AI-infrastruktúra megoldásokra. Szerverplatformjaikat úgy tervezik, hogy hosszú életciklusú, stabil és előre validált megoldást biztosítsanak, amelyhez folyamatos BIOS, firmware és BMC frissítések érkeznek. A MA34-CP0 alaplap az új Intel® Xeon® 6 generációra építve a magas magszámú, erősen párhuzamosított feldolgozást, a megnövelt memória-sávszélességet és a PCIe Gen5 által elérhető extrém I/O teljesítményt egyesíti. Az MRDIMM technológia támogatása a jövőre nézve is skálázható memóriaarchitektúrát kínál, így ugyanazon fizikai platform hosszú távon is képes lépést tartani a növekvő memória-igényekkel. A beépített AST2600 BMC és az OCP NIC 3.0 foglalat pedig modern adatközponti standardokhoz, out-of-band menedzsmenthez és moduláris hálózati bővítéshez igazodik, ami megkönnyíti a nagyobb szerverparkok egységes kezelését és üzemeltetését.
