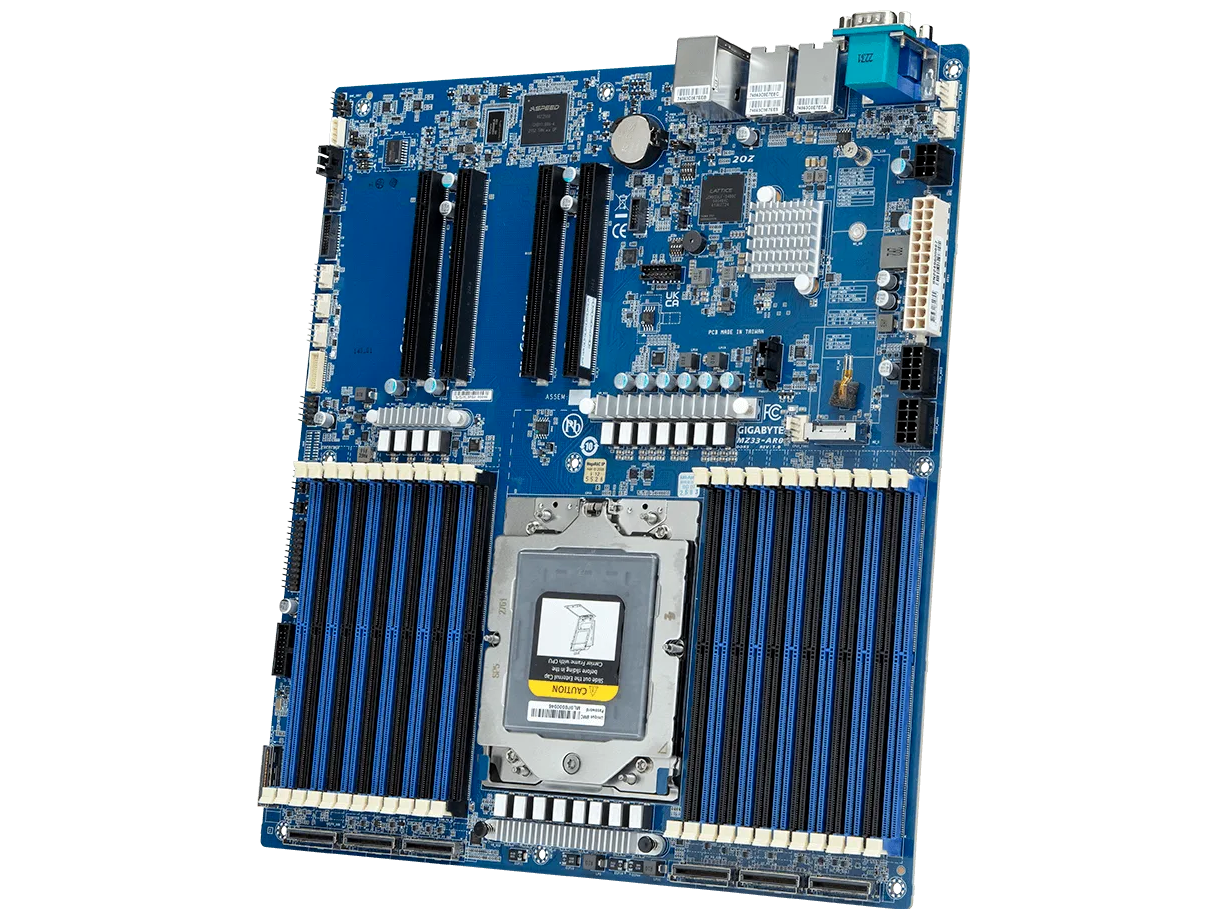

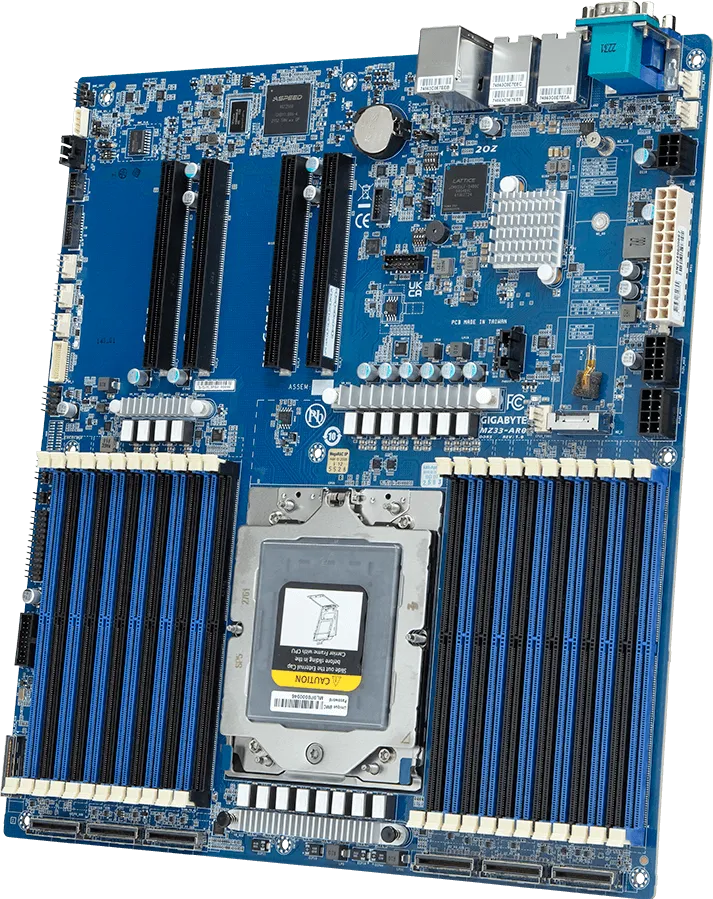

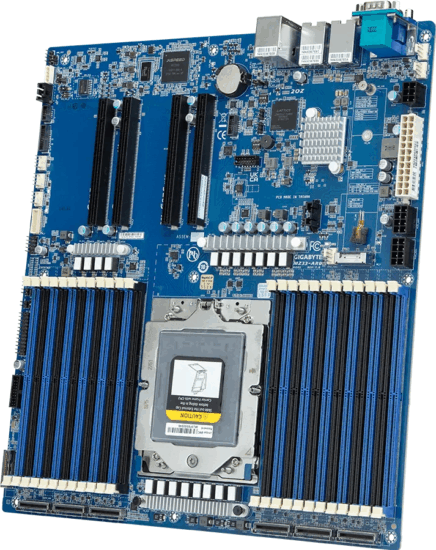

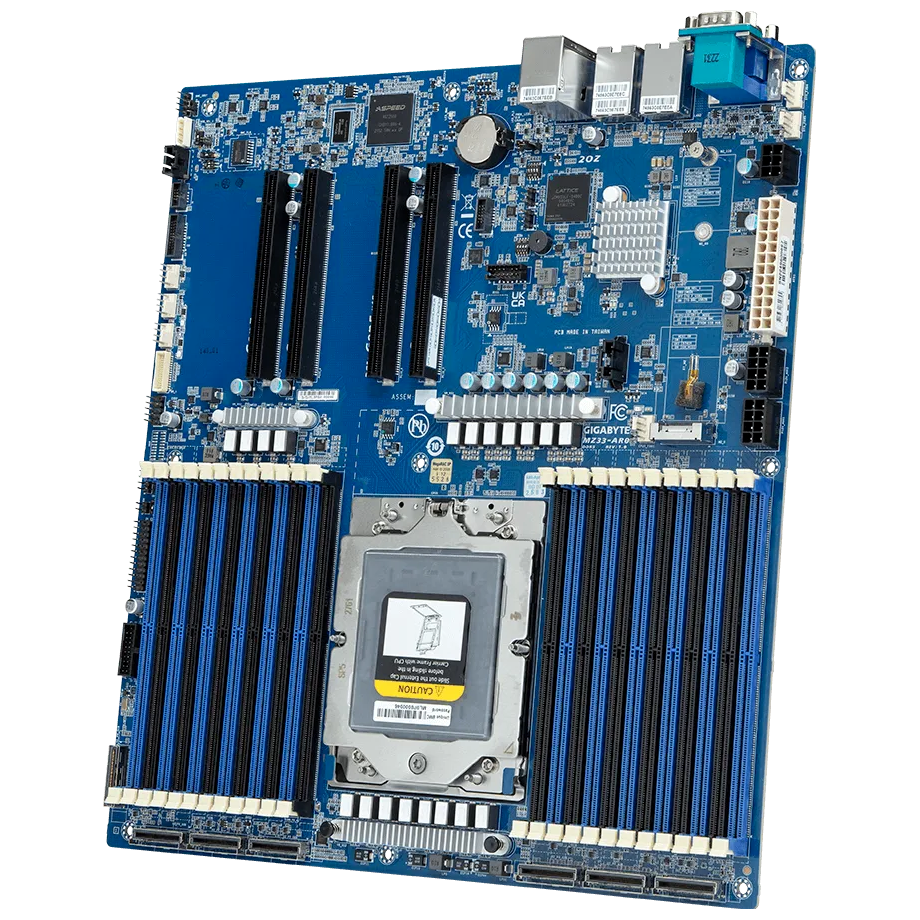

GIGABYTE MZ33-AR0 DDR5 AMD SP5 EATX Alaplap

Maximális teljesítményű szerverplatform a következő generációs EPYC processzorokhoz

Professzionális adatközponti, virtualizációs és nagy számítási igényű (HPC, AI, felhő) feladatokra tervezett E-ATX szerver alaplap, amely az AMD EPYC 9004/9005 sorozatú processzorokra és a legújabb DDR5 RDIMM memóriatechnológiára épít. A nagy sávszélességű PCIe Gen5 csatolók, a fejlett távoli menedzsment és a rugalmas tárhely-bővíthetőség ideális választássá teszik modern szerverek, storage- és számítási node-ok építéséhez.

Főbb jellemzők

• Professzionális E-ATX kivitel (305 x 330 mm) – rack és torony szerverházak széles körével kompatibilis
• AMD EPYC 9004 / 9005 támogatás – egyprocesszoros, akár 400 W cTDP-s CPU-khoz
• 24 darab DDR5 RDIMM foglalat – 12 csatornás memória, extrém sávszélesség nagy terheléshez
• PCIe Gen5 x16 bővítőhelyek – nagy teljesítményű GPU-khoz, gyorsító- és hálózati kártyákhoz
• Fejlett NVMe és SATA tárhely – MCIO és M.2 csatolók Gen5/Gen4 NVMe SSD-khez és SATA meghajtókhoz
• 2 x 10 GbE hálózat + dedikált menedzsment LAN – nagy sebességű adatkapcsolat és különálló BMC elérés
• ASPEED AST2600 BMC – HTML5 KVM, szenzorfigyelés, távoli BIOS/BMC frissítés, fejlett szerver menedzsment
• Iparági szabvány szerverfunkciók – IPMI alapú felügyelet, TPM2.0 opció, fejlett tápfelügyelet, eseménynaplózás

Processzor és platform

• Foglalat: 1 x LGA 6096, Socket SP5
• Processzor támogatás: AMD EPYC 9005 sorozat, AMD EPYC 9004 sorozat
• Kialakítás: egyprocesszoros rendszer, cTDP támogatás akár 400 W-ig
• Chipset: System-on-Chip (a funkciókat az EPYC platform integrálja, alacsonyabb késleltetéssel és kevesebb komponenssel)

Memória alrendszer – 12 csatornás DDR5 RDIMM

• Foglalatok: 24 x DIMM (DDR5 RDIMM)
• Memóriacsatornák: 12 csatorna processzoronként (egy CPU-s konfigurációban is extrém memória-sávszélesség)
• Támogatott sebességek – AMD EPYC 9005: akár 4800 MT/s (1DPC), 4000 MT/s (1R 2DPC), 3600 MT/s (2R 2DPC)
• Támogatott sebességek – AMD EPYC 9004: akár 4800 MT/s (1DPC), 3600 MT/s (2DPC)
A nagy csatornaszámú DDR5 memóriatámogatás különösen előnyös virtualizáció (sok VM), in-memory adatbázisok, nagy adatbázis-szerverek és HPC alkalmazások esetén.

Hálózat és menedzsment

• Integrált LAN: 2 x 10 Gb/s LAN (Broadcom BCM57416), NCSI támogatással – ideális nagy sűrűségű és gyors hálózati környezetekhez
• Menedzsment LAN: 1 x 10/100/1000 Mbps dedikált menedzsment port
• BMC és felügyelet: ASPEED AST2600 Baseboard Management Controller
• Webes felület: GIGABYTE Management Console, modern HTML5 KVM támogatással
• Elérhető funkciók: Dashboard, szenzor monitorozás (feszültség, fordulatszám, hőmérséklet, CPU állapot), szenzoradat-história, FRU információk, SEL log (lineáris / cirkuláris), hardverleltár, ventilátorprofilok, rendszer tűzfal, fogyasztásmérés, távirányított power control, fejlett power capping, LDAP / AD / RADIUS integráció, konfiguráció mentés/visszaállítás, távoli BIOS/BMC/CPLD frissítés, eseményszűrés, felhasználókezelés, médiaredirekció, PAM sorrend és SSL/SMTP beállítások.
A beépített BMC révén teljes távoli menedzsment valósítható meg, beleértve a KVM-over-IP hozzáférést és a részletes fogyasztásfelügyeletet.

Tárhely és bővíthetőség

MCIO alapú csatlakozók: 2 x MCIO 8i (4 x Gen5 NVMe vagy 16 x SATA meghajtóhoz), 4 x MCIO 8i (8 x Gen5 NVMe-hez), 1 x MCIO 8i (2 x Gen4 NVMe-hez)
M.2: 1 x M.2 (2280/22110), PCIe Gen4 x4 – ideális OS vagy gyors cache meghajtó számára
Megjegyzés: a Gen5 jelminőség biztosításához ajánlott a gyártó által minősített kábelek használata; bizonyos MCIO csatlakozók alapértelmezésben SATA üzemmódban működnek, mely BIOS-ban módosítható.

PCIe bővítősínek (Gen5):
• Slot_7: PCIe x16 (Gen5 x16)
• Slot_6: PCIe x16 (Gen5 x16)
• Slot_4: PCIe x16 (Gen5 x16)
• Slot_3: PCIe x16 (Gen5 x16)
A négy teljes sávszélességű PCIe Gen5 x16 foglalat ideális GPU-k, gyorsítókártyák, nagy sebességű hálózati adapterek (25/40/100 GbE, Infiniband) vagy további NVMe vezérlők telepítéséhez.

Belső és külső csatlakozók

Belső I/O: 1 x 24-pin ATX főtáp, 2 x 8-pin ATX 12V CPU táp, 1 x 6-pin ATX 12V kiegészítő táp, 1 x CPU ventilátor header, 5 x rendszer ventilátor header, 1 x USB 3.2 Gen1 x2 header, 1 x M.2 slot, 7 x MCIO 8i csatlakozó, 1 x front panel header, 1 x backplane board header, 1 x PMBus connector, 1 x IPMB connector, 1 x TPM header
Hátlapi I/O: 2 x USB 3.2 Gen1 Type-A, 1 x VGA port (AST2600-ról), 1 x soros port, 2 x RJ45 (10 GbE), 1 x menedzsment LAN, 1 x ID gomb LED-del
Audio: Nincs integrált audió (adatközponti/szerver felhasználásra optimalizálva)

Biztonság és megbízhatóság

TPM: 1 x TPM header SPI interfésszel, opcionális TPM 2.0 készlet (CTM010)
Felügyelet: túlmelegedés- és feszültségfigyelés, ventilátorprofilok, eseménynaplózás, rendszer firewall funkciók
A TPM 2.0 támogatás segítségével erősíthető a titkosítás és a hitelesítés, különösen érzékeny adatokkal dolgozó rendszerek esetén.

Energiaellátás és környezeti jellemzők

Táp csatlakozók: 1 x 24-pin ATX, 2 x 8-pin ATX 12V, 1 x 6-pin ATX 12V – nagy terhelés melletti stabil tápellátáshoz, különösen magas TDP-s EPYC CPU és több bővítőkártya használata esetén
Üzemi hőmérséklet: 10°C – 40°C
Üzemi páratartalom: 8% – 80% (nem kicsapódó)
Nem üzemi hőmérséklet: -40°C – 60°C
Nem üzemi páratartalom: 20% – 95% (nem kicsapódó)

Csomag tartalma és cikkszámok

Retail csomag tartalma: 1 x alaplap, 1 x I/O pajzs, 1 x gyorstalpaló útmutató, 1 x MCIO 8i – 8 x SATA kábel (600 mm)
Retail cikkszám: 9MZ33AR0MR-000-3*/1*
Bulk csomag tartalma: 10 x alaplap, 10 x I/O pajzs
Bulk cikkszám: 9MZ33AR0NR-000-3*/1*
Alkatrészszámok: I/O shield: 12AIO-MZ33AR-00R; MCIO 8i – 8 x SATA kábel (600 mm): 25CF9-600721-M0R; opcionális MCIO 8i – 2 x MCIO 4i kábel (550 mm): 25CF9-550700-A4R
Doboz méret: 409 x 355 x 78 mm; nagy karton: 729 x 415 x 432 mm (10 db egység)

Gigabyte szervermegoldások – háttér és érdekességek

A GIGABYTE a fogyasztói alaplapok és VGA-k mellett az elmúlt években a szerver- és adatközponti szegmensben is meghatározó szereplővé vált. EPYC platformra épülő megoldásaikat kifejezetten nagy sűrűségű szerverekhez, GPU-s gyorsító node-okhoz és scale-out tárolórendszerekhez optimalizálják. A MZ33-AR0 típussal a gyártó a legfrissebb AMD EPYC 9004/9005 generációt hozza el egyprocesszoros, mégis rendkívül erős konfigurációk számára, így ár/teljesítmény szempontból vonzó alternatívát jelent kétprocesszoros előző generációs rendszerekkel szemben.

Az SP5 foglalat és a 12-csatornás DDR5 memóriatámogatás különösen kedvező a memóriasávszélesség-igényes felhasználásokban, például: nagy adatbázisok, in-memory cache klaszterek, virtualizációs hostok (KVM, VMware, Hyper-V), konténeres környezetek (Kubernetes, OpenShift), tudományos számítások (HPC) és AI/ML tréningek. A PCIe Gen5 x16 foglalatokkal olyan modern GPU-k és hálózati adapterek is kiszolgálhatók, amelyek maximális sávszélességet igényelnek, míg a MCIO alapú NVMe csatolók lehetővé teszik nagy IOPS teljesítményű, alacsony késleltetésű storage node-ok kialakítását.

Az AST2600 BMC-re épülő GIGABYTE Management Console HTML5-alapú KVM-et kínál, amihez nincs szükség Java-kliensre, ez jelentősen megkönnyíti a több szerverből álló flották felügyeletét. Az LDAP/AD/RADIUS integrációval központilag kezelhetők a jogosultságok, a részletes szenzoradatok és eseménynaplók pedig segítik az üzemeltetőket a hibamegelőzésben és a karbantartás tervezésében. Az opcionális TPM 2.0 modullal a kriptográfiai kulcsok hardveres védelme is biztosítható, ami ma már elvárás sok vállalati és felhős környezetben.

Az ilyen kategóriájú szerver alaplapok tervezésénél kiemelten fontos a jelminőség, különösen a PCIe Gen5 és a nagy sebességű NVMe csatolók esetében. Ezért a GIGABYTE minősített MCIO kábelek használatát ajánlja, amelyek kifejezetten úgy készülnek, hogy hosszabb kábelezés mellett is megőrizzék a szükséges jelminőséget rack szekrényekben, sűrűn beépített diszkpolcokkal. A több ventilátor header, a PMBus és IPMB támogatás, valamint a részletes fogyasztásmérő funkciók révén a platform könnyen integrálható modern, energiahatékonyságra és állapotfelügyeletre építő adatközponti infrastruktúrákba.
