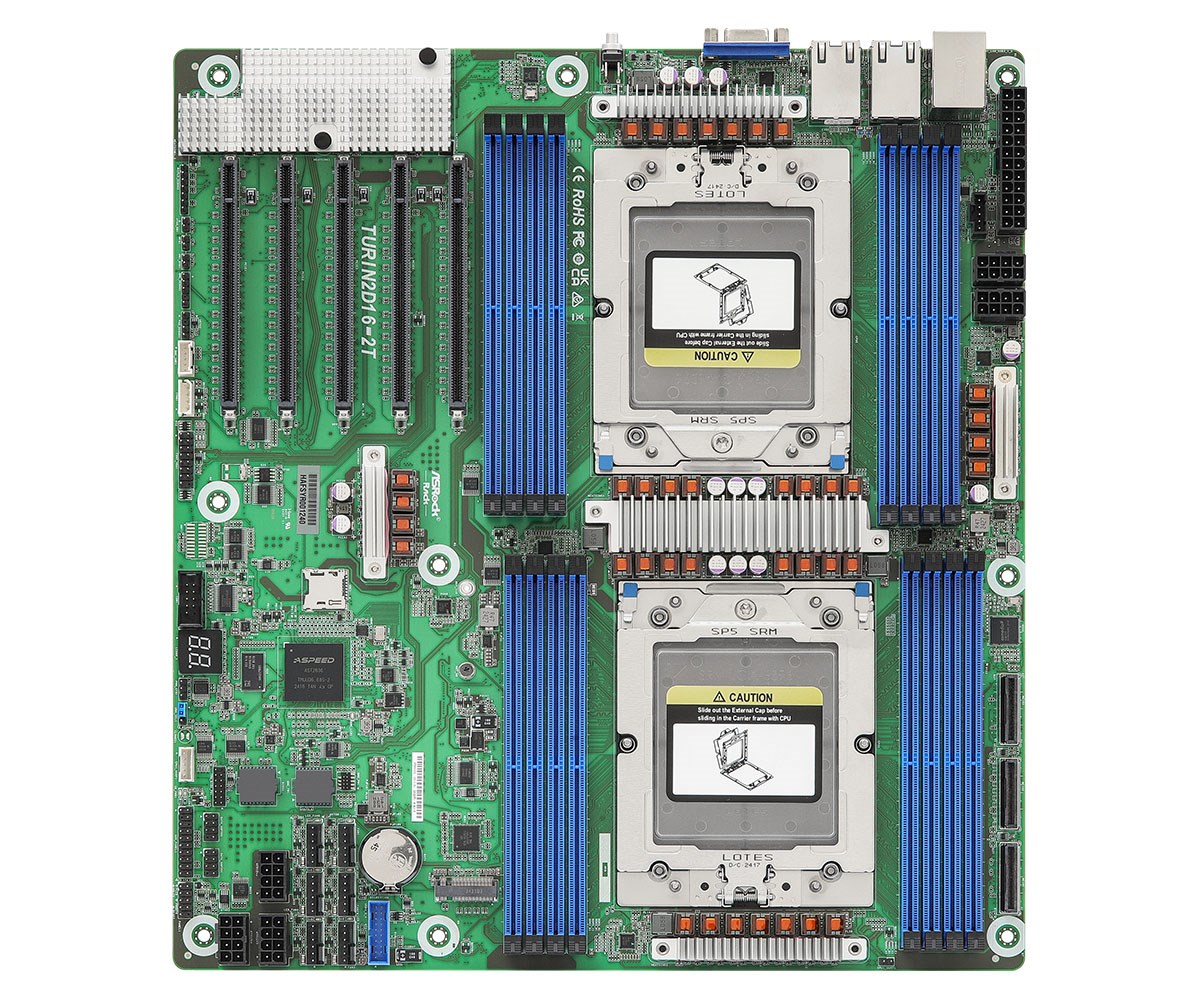

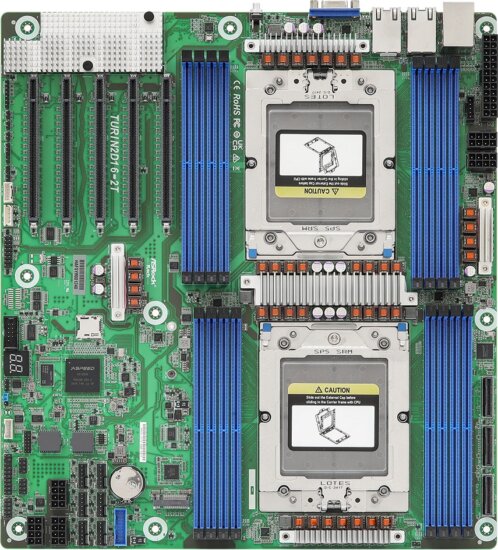

Asrock TURIN2D16-2T DDR5 Socket SP5 EEB Alaplap

Maximum teljesítményű kétfoglalatos szerverplatform következő generációs adatközpontokhoz

Ez a professzionális EEB formátumú szerver alaplap kifejezetten nagy számítási teljesítményt, extrém memóriakapacitást és kiemelkedő I/O sávszélességet igénylő felhasználásokhoz készült – ideális választás virtualizációhoz, nagyvállalati adatbázisokhoz, AI/ML munkafolyamatokhoz, HPC klaszterekhez vagy nagyméretű szoftver-defined storage rendszerekhez.

Főbb előnyök

• Kétfoglalatos AMD EPYC™ 9005/9004 platform – legújabb generációs, akár AMD 3D V‑Cache™ technológiával szerelt processzorok támogatása, akár 400 W TDP-ig foglalatonként.
• Masszív DDR5 memóriakapacitás – 16 db DDR5 RDIMM foglalat, akár több terabájtnyi rendszermemóriához, nagy sávszélességgel (akár 6400 MHz).
• PCIe 5.0 és CXL 2.0 készenlét – nagy sebességű GPU-k, gyorsítók, NVMe SSD-k és CXL eszközök számára optimalizált bővítési lehetőségek.
• Integrált 10GbE hálózat – két darab Intel® X710-alapú 10 Gigabit RJ45 port a nagy sávszélességű szerver- és adatközponti hálózatokhoz.
• Fejlett menedzsment – beépített ASPEED AST2600 BMC IPMI támogatással, dedikált LAN porttal; teljes körű távfelügyelet és távmenedzsment.
• Optimalizált adatközponti üzem – kifinomult hőmérséklet- és feszültségmonitorozás, többzónás ventillátorvezérlés, kiszámítható 0–24 órás terhelés mellett.

Processzor és platform

Az alaplap két darab SP5 (LGA 6096) foglalattal rendelkezik, amelyek a legújabb AMD EPYC™ 9005/9004 és 97x4 sorozatú szerverprocesszorokat támogatják, beleértve a 3D V‑Cache™ technológiás modelleket is. A maximum 400 W TDP/foglalat tervezésnek köszönhetően a legnagyobb magszámú, legmagasabb teljesítményű CPU-k is biztonságosan, stabilan üzemeltethetők, ami kritikus számítási feladatokhoz, nagy párhuzamosítási igényű környezetekhez és intenzív virtualizációhoz jelent előnyt.

Memóriarendszer: extrém kapacitás és sávszélesség

Az alaplap 8+8 darab, összesen 16 db DDR5 288 tűs RDIMM foglalattal rendelkezik (1DPC topológia), így kifejezetten nagy memóriakapacitású kiépítésekre alkalmas. Támogatott modulok: DDR5 RDIMM és RDIMM-3DS típusok, akár 6400 MHz-es effektív órajelig. Egyenként akár 128 GB-os RDIMM, illetve 256 GB-os RDIMM-3DS modulokkal több terabájtos memóriakonfigurációk is megvalósíthatók. A 1,1 V-os üzemi feszültség hatékony energiafelhasználást és alacsonyabb hőtermelést eredményez – ami különösen sűrűn beépített rack környezetekben fontos.

PCIe bővítés és CXL támogatás

PCIe bővítőhelyek (SLOT7 a CPU-hoz legközelebbi pozíció): SLOT5: PCIe 5.0 / CXL 2.0* x16 [CPU2]; SLOT4: PCIe 5.0 / CXL 2.0* x16 [CPU2]; SLOT3: PCIe 4.0 x16 [CPU2]; SLOT2: PCIe 4.0 x16 [CPU1]; SLOT1: PCIe 4.0 x16 [CPU1].
A felső kategóriás PCIe 5.0 x16 slotok ideálisak nagy teljesítményű GPU-khoz, AI gyorsítókhoz, hálózati kártyákhoz vagy ultra gyors NVMe RAID vezérlőkhöz. A CXL 2.0 kompatibilitás (EPYC 9005, illetve bizonyos 9004/97x4 modellekkel CXL 1.1) a jövőbeni memória- és gyorsító-architektúrákhoz való zökkenőmentes illeszkedést is biztosítja.

Tárhely és bővítőcsatlakozók

M.2 slot: 1 db M-key (PCIe 4.0 x4) foglalat 22110/2280 formátumú SSD-khez [CPU1], ideális rendszermeghajtó vagy gyors cache megoldás kialakítására.
MCIO csatlakozók: 2 db MCIO port (PCIe 5.0 / CXL 2.0* x8 vagy 8× SATA 6Gb/s mód), 1 db további MCIO (PCIe 5.0 / CXL 2.0* x8) – rugalmasan konfigurálhatók NVMe, SATA vagy CXL alapú bővítésekre.
Az AMD EPYC 9005/9004 processzorokba integrált tárolóvezérlő akár 16 db SATA 6Gb/s port kezelésére képes, ami nagy kapacitású, költséghatékony HDD/SSD tömbök kialakítását teszi lehetővé.

Hálózat és szervermenedzsment

Integrált hálózati vezérlő: Intel® X710-AT2 – 2 db 10GbE RJ45 port a hátlapi panelen, amelyek magas sávszélességet és alacsony késleltetést biztosítanak modern adatközponti infrastruktúrákban, virtualizált környezetekben és storage hálózatokban.
Dedikált menedzsment LAN: 1 db külön IPMI hálózati port Realtek RTL8211F vezérlővel, teljes körű IPMI és távfelügyeleti hozzáféréssel.
BMC vezérlő: ASPEED AST2600 – integrált menedzsment processzor, beépített grafikus vezérlővel (1× VGA DB15 a hátlapon + 1× 15 tűs VGA header) a konzol-hozzáféréshez. Támogatja a modern menedzsment funkciókat, távoli KVM-et, hardverfigyelést, firmware-frissítést.

Csatlakozók, belső header-ek és diagnosztika

Főbb külső csatlakozók: 1× UID gomb LED-del; 1× VGA (DB15); 2× USB 3.2 Gen1 Type-A; 2× RJ45 (10GbE); 1× dedikált IPMI LAN.
Belső táp- és rendszer csatlakozók: 1× 24 tűs ATX főtáp; 5× 8 tűs ATX 12V; 1× 18 tűs segédpanel header (házhatolás érzékelés, rendszerhibajelző LED, LAN1/LAN2 aktivitás LED, locate, SMBus); 1× 9 tűs rendszerpanel (power/reset, power LED, HDD LED); 1× COM header; 1× VGA header; 6× 6 tűs ventilátor header; 1× TPM (13 tűs, SPI); 2× SGPIO; 1× HSBP; 1× SMBus; 1× PMBus; 1× IPMB; 1× Clear CMOS érintkezős pad; 1× front LAN LED; 1× USB 3.2 Gen1 belső header (2 port); 1× NMI header.
LED indikátorok: 1× Standby PWR LED (5VSB); 1× 80 debug port LED; 6× ventilátorhibajelző LED; 1× BMC Heartbeat LED – a gyors hibakeresés és állapotellenőrzés támogatására.

BIOS és hardvermonitorozás

BIOS: AMI alapú, 256 Mbit SPI Flash ROM; támogatja az ASRock Rack Instant Flash funkciót a kényelmes firmware-frissítéshez, ACPI 6.4+ ébresztési eseményeket, SMBIOS 3.5.0+ szabványt és teljes Plug and Play kompatibilitást.
Hardvermonitorozás: CPU, alaplap és „card side” hőmérséklet-érzékelés; CPU/hátsó/elülső ventilátor fordulatszám-mérés; CPU Quiet Fan funkció (a házventilátorok automatikus szabályzása CPU hőmérséklet alapján); többfokozatú ventilátor-szabályzás az optimális zaj és hűtési teljesítmény beállításához.
Felügyelt feszültségek: VDDCR_CPU1, VDDCR_CPU2, VDDCR_SOC, VDDIO, VDD_11_S3, +3 V, +5 V, +12 V, +BAT, +3VSB, +5VSB.

Operációs rendszerek és virtualizáció

A platform széles körben validált a vezető szerver operációs rendszerekkel és hypervisorokkal, ami különösen fontos vállalati és adatközponti bevezetéseknél.

Microsoft® Windows (EPYC 9004): Windows Server 2019 (64 bit), Windows Server 2022 (64 bit).
Microsoft® Windows (EPYC 9005): Windows Server 2019 (64 bit), Windows Server 2022 (64 bit), Windows Server 2025 (64 bit).
Linux (EPYC 9004): RedHat Enterprise Linux Server 8.6 / 8.7 / 9.0 / 9.1 (64 bit), SUSE SLES 15.4 (64 bit), Ubuntu 20.04.5 / 22.04 / 22.10 (64 bit).
Linux (EPYC 9005): RedHat Enterprise Linux Server 8.10 / 9.4 (64 bit), SUSE SLES 15.6 (64 bit), Ubuntu 22.04.5 / 24.04.2 (64 bit).
Hypervisor (EPYC 9004): VMware® ESXi 8.0.
Hypervisor (EPYC 9005): VMware® ESXi 9.0.

Környezeti specifikációk

Az alaplapot kifejezetten folyamatos, nagy terhelésű adatközponti üzemre tervezték: üzemi hőmérséklet 10°C – 35°C; nem üzemi hőmérséklet −40°C – 70°C; nem üzemi páratartalom 20% – 90% (nem kicsapódó). Ezek a paraméterek lehetővé teszik, hogy a szerver biztonságosan üzemeljen szabványos klimatizált szervertermi körülmények között, illetve a szállítás/tárolás során is nagy megbízhatóságot biztosítsanak.

Fontos műszaki adatok összefoglalva

• Formátum: EEB, 12" × 13,2"
• Foglalat: 2× AMD SP5 (LGA 6096), EPYC™ 9005/9004/97x4 támogatás, akár 400 W TDP/foglalat
• Chipkészlet: SoC megoldás (funkciók a CPU-ba integrálva)
• Memória: 16× DDR5 RDIMM / RDIMM-3DS, max. 6400 MHz, akár 128 GB RDIMM vagy 256 GB RDIMM-3DS/modul
• PCIe slotok: 2× PCIe 5.0 x16 (CXL2.0*), 3× PCIe 4.0 x16
• Tárhely: 1× M.2 M-key (PCIe 4.0 x4), 2× MCIO (PCIe 5.0 / CXL 2.0* x8 vagy 8× SATA 6Gb/s), 1× MCIO (PCIe 5.0 / CXL 2.0* x8), CPU-integrált SATA (akár 16 port)
• Hálózat: Intel® X710-AT2, 2× 10GbE RJ45; 1× dedikált IPMI LAN (RTL8211F)
• Menedzsment/Grafika: ASPEED AST2600 BMC, 1× VGA hátlapon + 1× VGA header
• USB: 2× USB 3.2 Gen1 Type-A hátlapon, 1× belső USB 3.2 Gen1 header (2 port)
• Ventilátor: 6× 6 tűs fan header, fejlett szabályzással és hibajelzéssel
• Diagnosztika: 80 debug LED, ventilátorhibajelző LED-ek, BMC heartbeat LED, UID gomb/LED, Standby LED
• Rendszerintegráció: TPM, SGPIO, HSBP, SMBus, PMBus, IPMB, NMI, Clear CMOS pad, front LAN LED támogatás

Gyártói háttér és felhasználási területek

Az ASRock Rack a jól ismert ASRock márka szerver- és adatközponti megoldásokra specializálódott divíziója. Termékei kifejezetten professzionális, 0–24 órás üzemre készülnek, a stabilitást, menedzselhetőséget és energiahatékonyságot előtérbe helyezve. A mérnöki tervezés középpontjában a nagy sűrűségű, mégis jól hűthető és könnyen automatizálható szerverplatformok állnak.

A jelen alaplap különösen ajánlott:

• virtualizációs és felhő infrastruktúrákhoz (VMware, KVM, Hyper-V alapú rendszerek); • nagyvállalati adatbázisszerverekhez (SQL/NoSQL, in-memory adatbázisok); • AI/ML és GPU-gyorsított számításokhoz (PCIe 5.0 CXL képes gyorsítókkal); • konténeres platformokhoz (Kubernetes, OpenShift, Rancher környezetek); • nagy teljesítményű számítási klaszterekhez (HPC, tudományos számítások); • software-defined storage és backup/archive megoldásokhoz; • mérnöki, CAD/CAE, EDA, analitikai és Big Data terhelésekhez.

Érdekes tudnivalók a termékkategóriáról

Az SP5 foglalatos, EPYC 9005/9004 alapú szerverplatformok a jelenlegi egyik legmagasabb magsűrűséget és memória-sávszélességet kínálják a piacon, különösen a 3D V‑Cache™-es modellek, amelyek óriási L3 cache méretükkel extrém adatintenzív munkafolyamatoknál – például adatbázisoknál, keresőindexelésnél, pénzügyi szimulációknál – kiemelkedő teljesítményt nyújtanak. A DDR5 memória technológia az előző generációhoz képest lényegesen nagyobb sávszélességet és jobb energiahatékonyságot biztosít, ami több maggal és magasabb párhuzamossággal kombinálva komoly előrelépést eredményez a teljes rendszer teljesítményében. A PCIe 5.0 és CXL 2.0 támogatás a jövő szerverarchitektúráinak alapját jelenti, hiszen lehetővé teszi, hogy a memória, a gyorsítók és az I/O eszközök sokkal rugalmasabban, koherens módon működjenek együtt. Az olyan integrált BMC megoldások, mint az ASPEED AST2600, ma már gyakorlatilag elengedhetetlenek üzemeltetési szempontból, mivel jelentősen csökkentik a helyszíni beavatkozási igényt, automatizálhatóvá teszik a felügyeletet, és átláthatóbbá a teljes rack vagy adatközpont működését.
