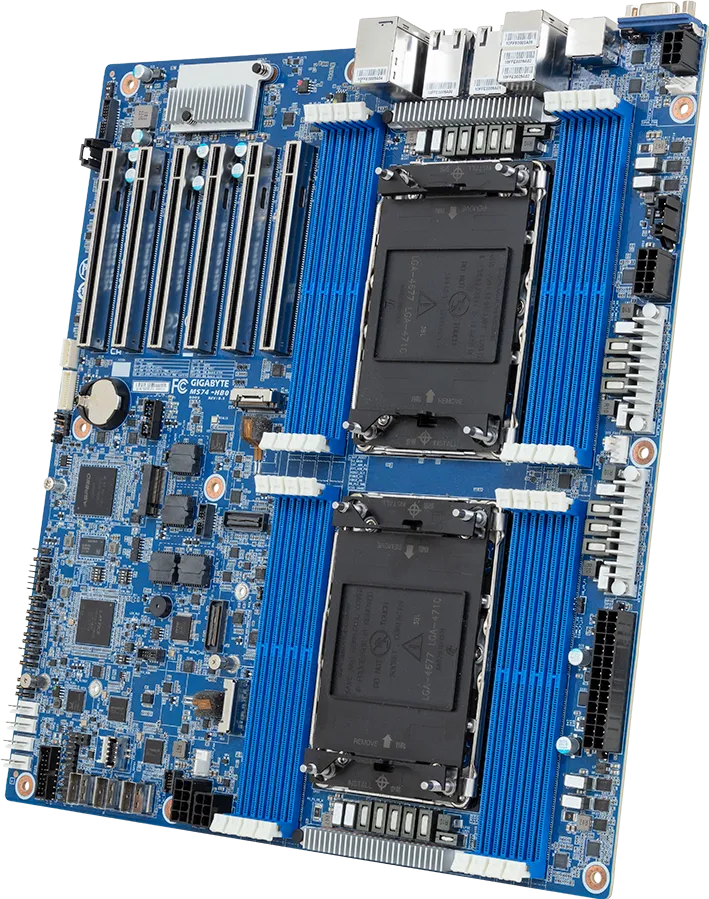

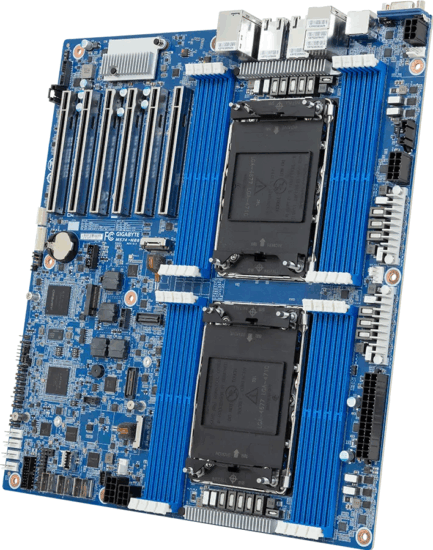

Gigabyte MS74-HB0 Intel Xeon 6 6700/6500 serii DDR5 LGA4710 E-ATX Alaplap

Extrém teljesítményre tervezett professzionális szerver-/munkaállomás alap

Ez a nagyvállalati kategóriájú, kétfoglalatos E-ATX alaplap kifejezetten nagy számítási teljesítményt, masszív I/O kapacitást és kiemelkedő megbízhatóságot igénylő szerverekhez, HPC rendszerekhez, virtualizációs hostokhoz és professzionális munkaállomásokhoz készült. A legújabb Intel® Xeon® 6 processzorplatformra épül, és már gyárilag felkészült a DDR5 MRDIMM memóriák, PCIe Gen5 bővítőkártyák és nagy sebességű NVMe meghajtók fogadására.

Főbb előnyök

• Kiemelkedő processzorteljesítmény: 2 db Intel® Xeon® 6 (6500 / 6700 sorozat) fogadására képes, foglalatonként akár 350 W TDP-ig, így ideális nagy terhelésű számítási és virtualizációs feladatokra.
• Masszív memória-alrendszer: 16 DIMM foglalat, processzoronként 8 csatornás DDR5 memóriavezérlővel, RDIMM esetén akár 6400 MT/s, MRDIMM esetén akár 8000 MT/s sebesség-támogatással.
• Nagy sávszélességű bővíthetőség: 6× PCIe Gen5 x16 foglalat a legújabb GPU-k, hálózati kártyák, gyorsítók és HBA-k számára.
• Gyors hálózati csatolás: 2× 10 GbE és 2× 1 GbE port, valamint dedikált menedzsment LAN, támogatott NCSI funkcióval integrált szervermenedzsment környezetekhez.
• Modern háttértártámogatás: 2× PCIe Gen5 x4 M.2, valamint 3× SlimSAS 4i csatlakozó összesen akár 12× SATA meghajtóhoz – ideális vegyes SSD/HDD konfigurációkhoz.
• Fejlett menedzsment: ASPEED® AST2600 BMC, GIGABYTE Management Console webes felülettel, távoli monitorozáshoz és felügyelethez.
• Biztonságra felkészítve: TPM 2.0 támogatás és PRoT (Platform Root of Trust) csatlakozó, biztonságkritikus környezetekhez.

Műszaki adatok és jellemzők

Formátum és felépítés
• Formátum: E-ATX
• Méret: 304,8 × 330,2 mm
• Robusztus nyák-kialakítás nagy áramterhelésű CPU-k és nagy sűrűségű memória konfigurációk támogatásához

Processzor és foglalat
• Támogatott CPU-k: Intel® Xeon® 6 processzorok
• Sorozatok: Intel® Xeon® 6700-Series, Intel® Xeon® 6500-Series
• Foglalatok: 2 × LGA4710 (Socket E2)
• TDP támogatás: CPU-nként akár 350 W
• Megjegyzés: 1 CPU használata esetén bizonyos PCIe vagy memóriafunkciók nem elérhetők

Memória alrendszer
• DIMM foglalatok: 16 × DDR5 DIMM
• Támogatott típusok: DDR5 RDIMM / MRDIMM
• Csatornák: 8-csatornás memória processzoronként
• RDIMM sebesség: akár 6400 MT/s
• MRDIMM sebesség: akár 8000 MT/s (csak egyes, P-maggal szerelt Intel® Xeon® 6 CPU-kkal)
• Nagy memóriasávszélességre és kapacitásra optimalizálva, virtualizációhoz, in-memory adatbázisokhoz, analitikához

Hálózat
• 2 × 10 Gb/s LAN (1 × Intel® X710-AT2 vezérlő)
• 2 × 1 Gb/s LAN (2 × Intel® I210-AT vezérlő)
• Támogatott funkció: NCSI (Network Controller Sideband Interface)
• 1 × 10/100/1000 Mb/s menedzsment LAN port a BMC-hez

Videó (szerviz / menedzsment)
• Integrált: ASPEED® AST2600 BMC-ben
• Kimenet: 1 × VGA port (konzol-hozzáféréshez, szervermenedzsmenthez)

Hang
• Hangrendszer: N/A – tisztán szerver/munkaszerver orientált kialakítás, felesleges komponensek nélkül

Háttértár- és RAID-támogatás
• SlimSAS csatlakozók: 3 × SlimSAS 4i, összesen 12 × SATA port (CPU_0-ról)
• M.2 foglalatok: 2 × M.2 (2280 / 22110), PCIe Gen5 x4 (CPU_0-ról) – ideális NVMe rendszer- vagy gyorsítótár-meghajtókhoz
• RAID: Onboard VROC (Intel® Volume Management Device) kulcs csatlakozó – hardveresen gyorsított NVMe RAID megoldásokhoz

PCIe bővítőhelyek
• Slot_6: PCIe x16 (Gen5 x16), CPU_0
• Slot_5: PCIe x16 (Gen5 x16), CPU_0
• Slot_4: PCIe x16 (Gen5 x16), CPU_0
• Slot_3: PCIe x16 (Gen5 x16), CPU_1
• Slot_2: PCIe x16 (Gen5 x16), CPU_1
• Slot_1: PCIe x16 (Gen5 x16), CPU_1
• PCIe Gen5 támogatás: kiemelkedően nagy sávszélesség a legújabb GPU-k, AI gyorsítók, NVMe HBA-k és nagy teljesítményű hálózati kártyák számára

Belső csatlakozók és tápellátás
• Főtáp: 1 × 24 tűs ATX főtáp csatlakozó
• CPU táp: 2 × 8 tűs ATX 12 V csatlakozó
• Kiegészítő PCIe/teljesítmény: 2 × 6 tűs ATX 12 V csatlakozó – extra stabilitás több nagy fogyasztású bővítőkártya esetén
• Ventilátor csatlakozók: 2 × CPU ventilátor header, 5 × rendszer ventilátor header – rack és toronyházakhoz is jól skálázható hűtésvezérléssel
• USB: 1 × USB 3.2 Gen1 x2 belső header
• Háttértár belső: 2 × M.2 slot, 3 × SlimSAS 4i
• Menedzsment és egyéb belső csatlakozók: 1 × VROC csatlakozó, 1 × NCSI csatlakozó, 1 × Front panel header, 1 × Backplane board header, 1 × PMBus header, 1 × IPMB header, 1 × TPM header, 1 × PRoT csatlakozó (RoT SKU esetén aktív)

Hátlapi I/O
• USB: 2 × USB 3.2 Gen1 (Type-A)
• Videó: 1 × VGA port
• Soros: 1 × RJ45 soros port (konzol / out-of-band menedzsmenthez)
• Hálózat: 4 × RJ45 (2 × 10GbE + 2 × 1GbE), 1 × MLAN port (dedikált menedzsment)
• Kezelőszerv: 1 × ID gomb LED-del – gyors azonosításhoz szerverrackben

Biztonsági és menedzsment funkciók
• TPM: 1 × TPM header SPI interfésszel
• Opcionális készlet: TPM 2.0 modul (CTM012)
• PRoT csatlakozó: Platform Root of Trust támogatás (RoT SKU-n engedélyezve) – megerősített biztonsági lánc indításkor
• BMC: ASPEED® AST2600 Baseboard Management Controller
• Menedzsment felület: GIGABYTE Management Console webes interfész – távoli felügyelet, állapotmonitorozás, firmware kezelés, szenzorfigyelés

Környezeti adatok
• Üzemi hőmérséklet: 10°C – 40°C
• Üzemi páratartalom: 8% – 80% (nem kicsapódó)
• Nem üzemi hőmérséklet: -40°C – 60°C
• Nem üzemi páratartalom: 20% – 95% (nem kicsapódó)
• Adatközponti környezetekben megszokott feltételekre optimalizálva

Doboz tartalma – Retail kiszerelés
• 1 × MS74-HB0 alaplap
• 1 × I/O hátlap
• 1 × Gyors üzembe helyezési útmutató
• 4 × Carrier
• 1 × SlimSAS 4i → 4 × SATA kábel (600 mm)
• Egyedi doboz méretei: 409 × 355 × 78 mm

Doboz tartalma – Bulk kiszerelés
• 10 × MS74-HB0 alaplap
• 10 × I/O hátlap
• 40 × Carrier
• Karton méretei (bulk): 600 × 473 × 517 mm – ideális rendszerintegrátoroknak és OEM-partnereknek

Referenciák és cikkszámok
• Retail cikkszám: 9MS74HB0MR-000-1*
• Bulk cikkszám: 9MS74HB0NR-000-1*
• I/O hátlap: 12AIO-MD72HB-00R
• SlimSAS 4i → 4 × SATA kábel (600 mm): 25CFM-600800-A4R

Gigabyte – tapasztalat adatközponti környezetben

A GIGABYTE évek óta meghatározó szereplő a szerver- és adatközponti hardverek piacán. A vállalat szerveralaplapjai kifejezetten 24/7 üzemre, magas megbízhatóságra és hosszú életciklusra készülnek, ami kulcsfontosságú vállalati IT-infrastruktúrák, felhőszolgáltatók és HPC klaszterek esetén. Az AST2600-alapú BMC és a GIGABYTE Management Console egységes menedzsmentkörnyezetet biztosít, ami megkönnyíti a nagyszámú gépből álló flották felügyeletét.

Felhasználási területek és hasznos tudnivalók

Ideális felhasználási területek: nagy számításigényű HPC alkalmazások, AI/ML tréning és inferencia (több GPU-s konfigurációkkal), virtualizáció és konténeres környezetek (VMware, Proxmox, KVM, Kubernetes), nagy sávszélességű szoftverdefiniált tárolórendszerek, in-memory adatbázisok és analitikai platformok, vállalati alkalmazásszerverek és privát felhő infrastruktúra.

Érdekességek a platformról: a DDR5 MRDIMM modulok nagyobb kapacitást és magasabb órajelet tesznek lehetővé, miközben javítják a memóriaenergia-hatékonyságot; a PCIe Gen5 szabvány kétszeres sávszélességet biztosít a Gen4-hez képest, ami különösen GPU- és NVMe-intenzív rendszerekben jelent előnyt; a 2× 10GbE integrált hálózat lehetővé teszi, hogy nagy sávszélességű adatkapcsolat akár extra hálózati kártya nélkül is rendelkezésre álljon; a VROC technológia révén a CPU-k PCIe sávjain kezelt NVMe SSD-kből nagy teljesítményű, skálázható RAID tömbök alakíthatók ki.

Az ilyen kategóriájú szerveralaplapok megtervezésénél kiemelt szempont az energiaellátás stabilitása és az egyenletes hűthetőség. A több 8 tűs és 6 tűs 12 V-os csatlakozó, valamint a számos ventilátor header lehetővé teszi, hogy a rendszerintegrátorok olyan konfigurációkat építsenek, amelyek hosszú távon is stabilan üzemelnek maximális terhelés mellett. A különféle ipari szabványú menedzsment interfészek (IPMB, PMBus, NCSI) pedig segítenek abban, hogy a termék könnyen illeszthető legyen meglévő adatközponti felügyeleti rendszerekhez.
