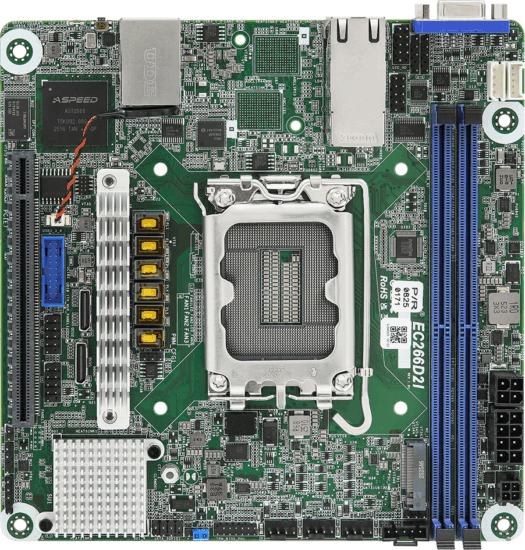

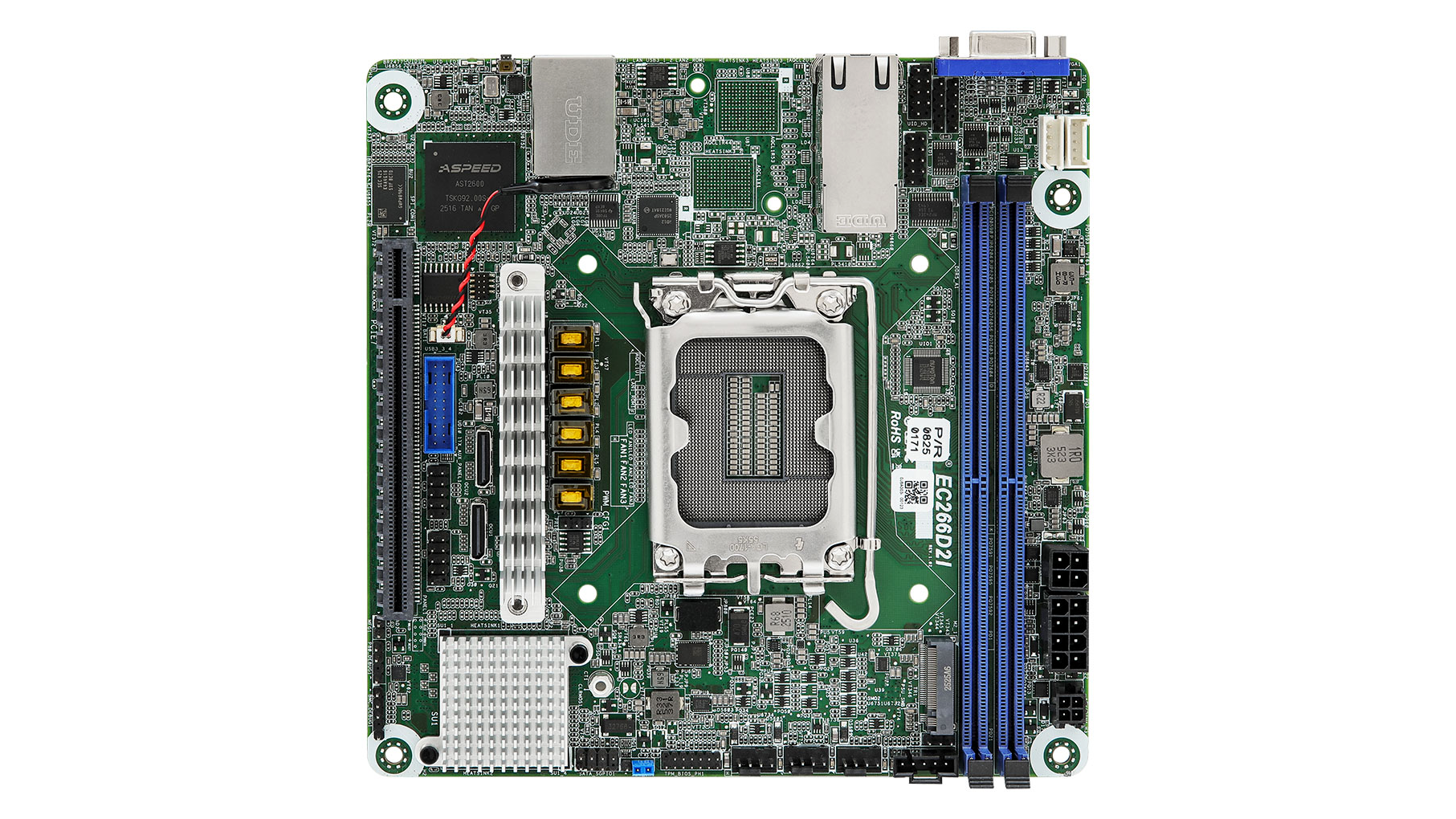

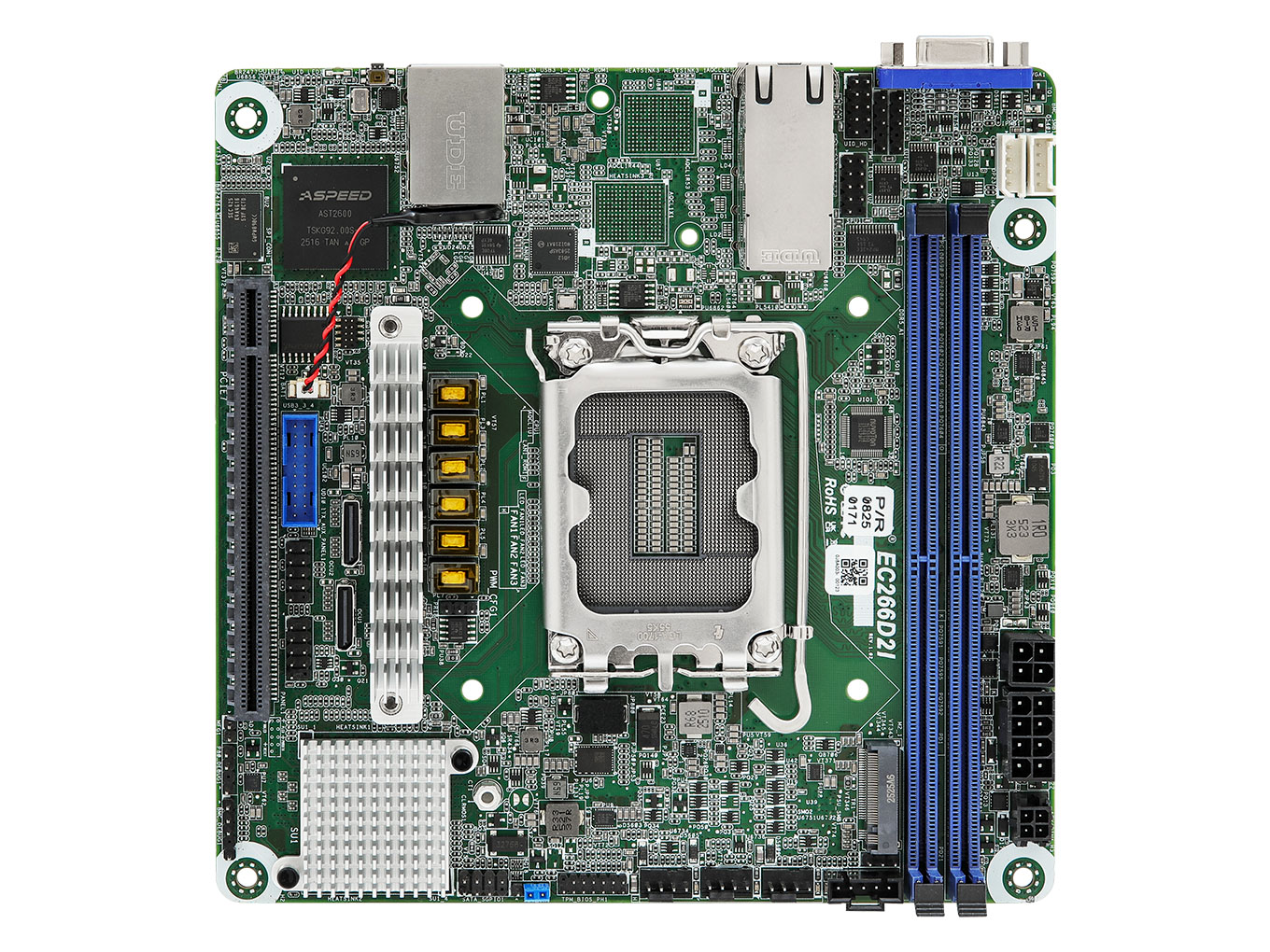

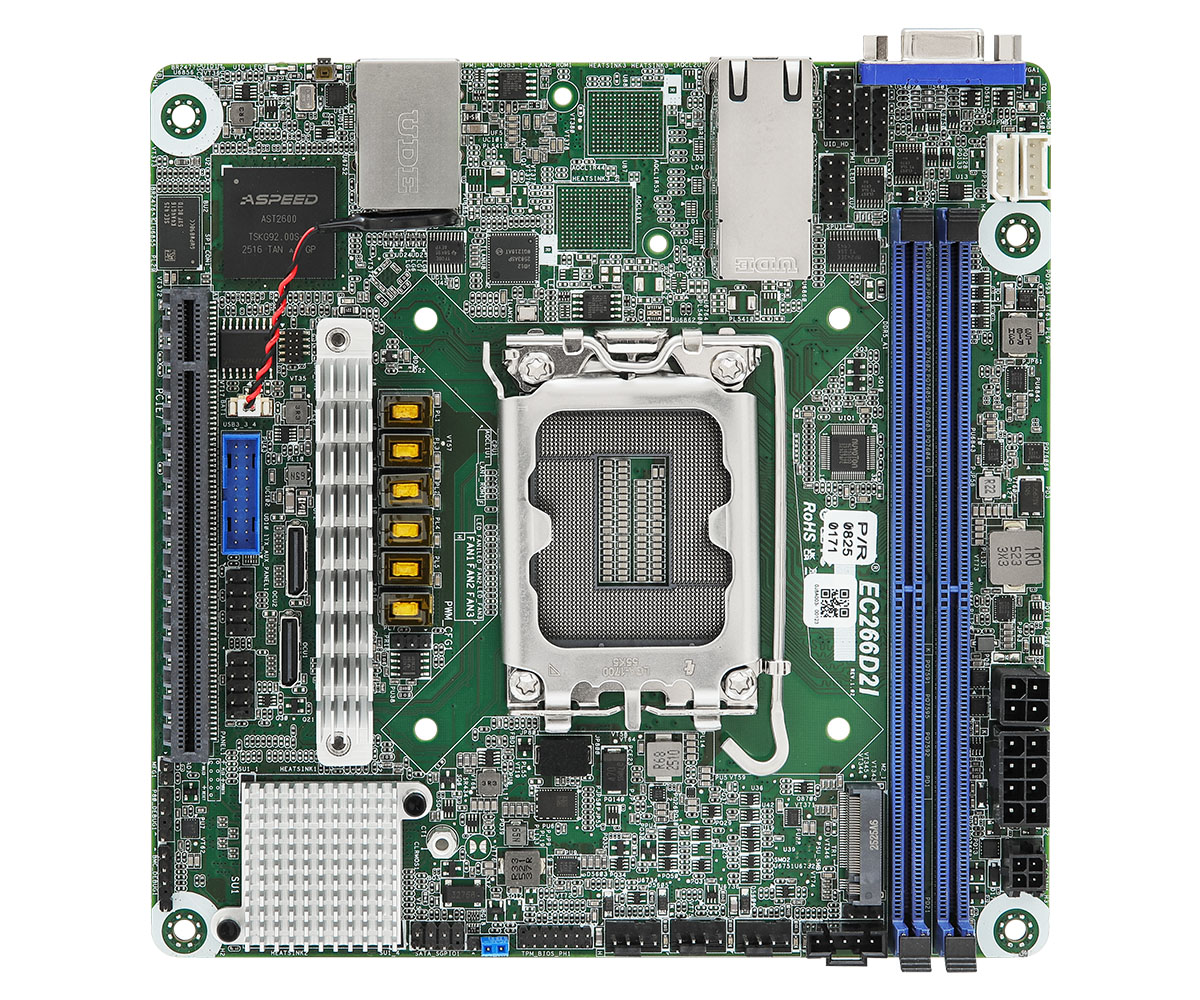

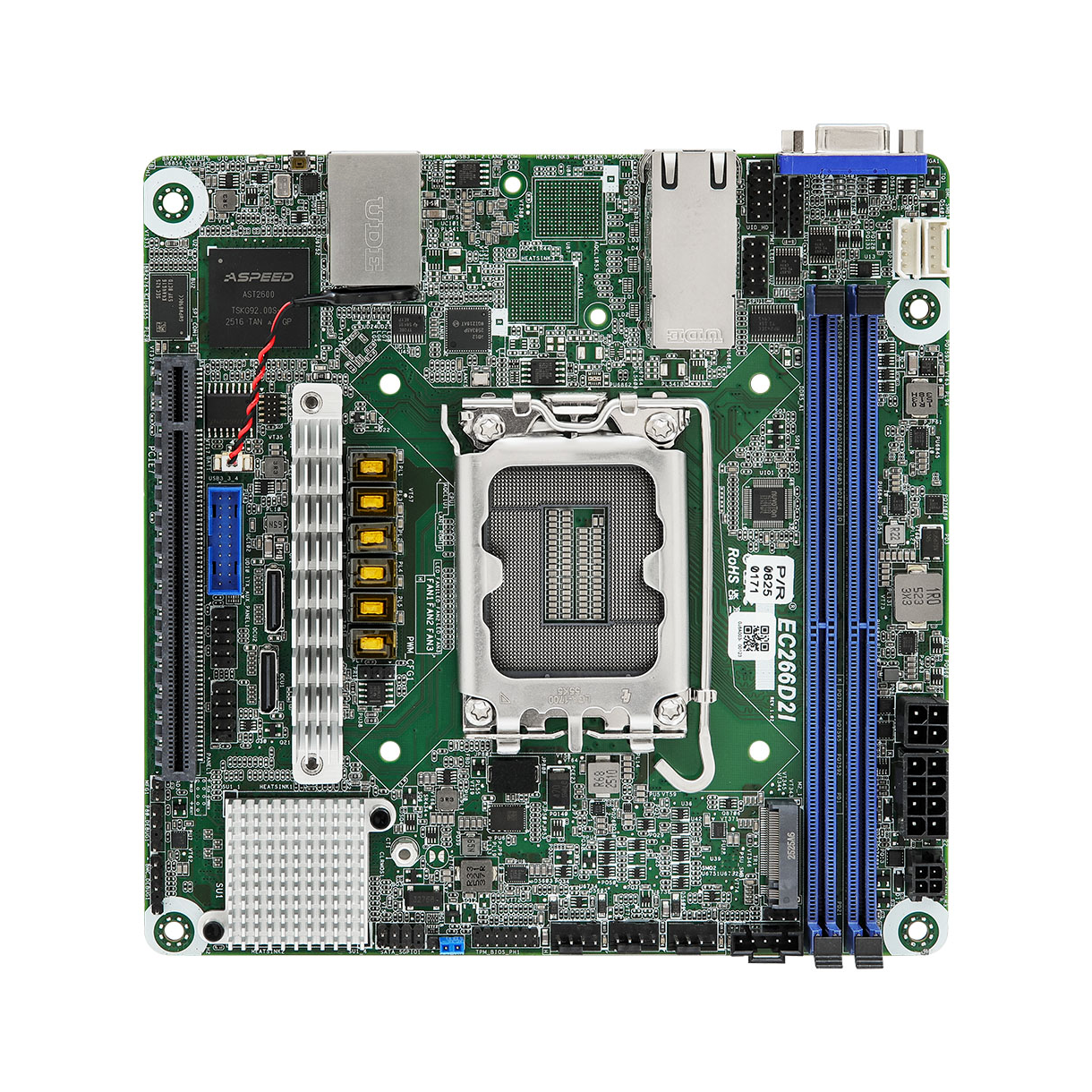

Asrock EC266D2I Intel C266 DDR5 LGA1700 mITX Alaplap

Professzionális mini-ITX megoldás vállalati és szerver feladatokra

Kompakt méret, szerver kategóriájú megbízhatóság és legújabb Intel platform – mindez egyetlen, ipari felhasználásra tervezett alaplapon. Ez a mini-ITX formátumú szerverlap ideális választás kis méretű szerverekhez, edge szerverekhez, ipari vezérlőrendszerekhez, hálózati eszközökhöz és minden olyan alkalmazáshoz, ahol a stabilitás, a távoli menedzselhetőség és a hosszú távú, 24/7 üzemelés alapkövetelmény.

Főbb előnyök

• Kompakt mini-ITX kialakítás (170,18 × 170,18 mm) – kis házakba, rackmount short-depth szerverekbe és ipari dobozokba is könnyen integrálható
• Intel® Xeon® támogatás – Xeon 6300-sorozat, Xeon E-2400 sorozat és Pentium Gold G7400/G7400T processzor kompatibilitás
• DDR5 ECC UDIMM memória – akár 64 GB kapacitás, 4800 MT/s sebesség, hibajavítással a maximális megbízhatóságért
• PCIe 5.0 x16 bővítési lehetőség – modern GPU-k, hálózati vagy gyorsítókártyák számára
• Nagy sávszélességű M.2 és OCuLink csatlakozók – PCIe 4.0 ×4 M.2 SSD, valamint akár 8 SATA 6 Gb/s port támogatás
• Beépített ASPEED AST2600 BMC – teljeskörű távoli menedzsment (iKVM, vMedia) dedikált IPMI LAN porttal
• Kettős Intel® i210 1GbE hálózat – megbízható, szerverekben bevált gigabites Ethernet megoldás
• Részletes hardverfelügyelet – töbppontos hőmérséklet-érzékelés, ventilátor-szabályzás, állapotjelző LED-ek

Processzor és chipset – modern Intel szerverplatform

Az alaplap az LGA1700 foglalaton keresztül támogatja az Intel® Xeon® 6300-sorozat, Xeon® E-2400 sorozat, valamint Pentium® Gold G7400/G7400T processzorokat. A Intel® C266 szerverchipset biztosítja a stabil, vállalati szintű működést, a fejlett tároló opciókat és a széleskörű menedzsment funkciókat. A platform különösen alkalmas virtualizációhoz, kisvállalati szerverekhez, konténeres alkalmazásokhoz, tűzfal / UTM / router feladatokra, illetve ipari automatizálási rendszerekhez.

Memóriarendszer – DDR5 ECC a maximális stabilitásért

Az alaplap 2 darab DDR5 288 tűs ECC UDIMM foglalattal rendelkezik (1DPC), melyekbe modulonként akár 32 GB memóriát helyezhetünk, így a maximális memória-kapacitás 64 GB. A támogatott memória-frekvencia 4800 MT/s, 1,1 V feszültség mellett. Az ECC (Error-Correcting Code) technológia automatikusan érzékeli és javítja a tipikus memóriahibákat, ami elengedhetetlen a 24/7 üzembiztos, adatbiztonságra érzékeny szerverkörnyezetekben.

Bővítési lehetőségek – PCIe 5.0, M.2 és OCuLink

PCIe ×16 foglalat
• 1× PCIe x16 (SLOT7, CPU-hoz kötve)
• PCIe 5.0 x16 sáv – nagy sebességű GPU, hálózati (10/25/40GbE), HBA vagy egyéb gyorsítókártya számára

M.2 tárhely
• 1× M.2 M-key foglalat
• PCIe 4.0 ×4 sáv
• 2280-as formátumú NVMe SSD támogatás – gyors rendszer- vagy adatmeghajtóként ideális

OCuLink csatlakozók
• 1× OCuLink (PCIe 4.0 ×4 vagy 4× SATA 6 Gb/s, PCH-ról)
• 1× OCuLink (PCIe 3.0 ×4 vagy 4× SATA 6 Gb/s, PCH-ról)
Az OCuLink csatlakozók rugalmasan használhatók nagy sebességű NVMe összeköttetésre vagy klasszikus SATA háttértárak (SSD/HDD) csatlakoztatására, így a rendszer könnyen méretezhető teljesítményre vagy kapacitásra optimalizált tárolásra.

Tárolókapacitás – akár 8× SATA 6 Gb/s RAID támogatással

Az Intel® C266 PCH integrált tárvezérlője akár 8 darab SATA 6 Gb/s portot biztosít, RAID 0/1/5/10 támogatással. Az egyes SATA portok a két OCuLink csatlakozón keresztül érhetők el, így kiválóan konfigurálható:
• Nagy kapacitású adattár szerver (RAID 5/10)
• Biztonságos rendszer + adat szétválasztás (RAID 1 rendszermeghajtóval)
• Gyors NVMe + tömegtároló SATA HDD kombináció
A hardveralapú RAID megoldások erősítik az adatbiztonságot és a teljesítményt olyan környezetekben, ahol folyamatos elérés kritikus (fájlszerverek, mentőszerverek, médiaszerverek).

Professzionális hálózat és menedzsment

Beépített gigabites Ethernet
• 2× RJ45 (1GbE) Intel® i210 vezérlőkkel
Az Intel i210 chipek ipari és szerver felhasználásra készültek, stabil drivertámogatással (Windows, Linux, virtualizációs platformok) és megbízható, alacsony késleltetésű működéssel.

Dedikált IPMI LAN port
• 1× RJ45 csak IPMI-hez (Realtek RTL8211F)
A dedikált menedzsmentport segítségével az alaplap teljes értékű távoli felügyeletet kínál – külön fizikai hálózati kapcsolaton, függetlenül az operációs rendszertől.

Beépített BMC – teljes távoli vezérlés

Az ASPEED AST2600 BMC (Baseboard Management Controller) a szervereknél elvárt, fejlett távmenedzsment képességeket biztosítja:
• iKVM – távoli billentyűzet, videó és egér elérés, mintha közvetlenül a gép előtt ülne
• vMedia – távoli ISO / virtuális média csatlakoztatása telepítéshez, karbantartáshoz
• Külön BMC heartbeat LED – vizuális visszajelzés a menedzsmentvezérlő állapotáról
A BMC révén a rendszer teljesen out-of-band módon menedzselhető: újraindítás, BIOS szintű beállítások, hibaelhárítás akár akkor is, ha az operációs rendszer nem érhető el.

Videó és csatlakozók – szerverre optimalizálva

Grafika
• ASPEED AST2600 integrált vezérlő
• 1× VGA (DB15) kimenet – ideális BIOS hozzáféréshez, szerverkonfiguráláshoz, diagnosztikához

Hátsó I/O portok
• 1× UID gomb, 1× UID LED – gyors azonosítás rackben
• 1× VGA (DB15)
• 2× USB 3.2 Gen1 Type-A
• 2× RJ45 (1GbE)
• 1× RJ45 dedikált IPMI LAN

Belső csatlakozók és fejlécek – rugalmas rendszerintegráció

Tápellátás
• 1× Micro-Fit (4 tűs, ATX PSU jel) ATX 24 pines adapterkábellel
• 1× 8 tűs ATX 12V – támogatja a 12V DC-in tápellátást
• 1× ATX (4 tűs) csatlakozó HDD tápellátáshoz 12V DC-in esetén
Ez a kialakítás lehetővé teszi a hagyományos ATX tápegységek és kompakt, 12 V-os DC tápegységek rugalmas használatát – kifejezetten előnyös ipari, beágyazott és edge megoldásokban.

Egyéb belső csatlakozók
• 1× Auxiliary Panel Header (9 tűs): háznyitás-érzékelő, rendszerhiba LED, LAN aktivitás LED
• 1× System Panel (9 tűs): bekapcsoló gomb, reset gomb, rendszer táp LED, HDD aktivitás LED
• 1× COM (soros) fejléces csatlakozó (9 tűs)
• 3× ventilátor csatlakozó (4 tűs)
• 1× Hőérzékelő (Thermal Sensor) header
• 1× TPM header (13 tűs, SPI)
• 1× SGPIO header
• 1× SMBus header
• 1× PMBus header
• 1× IPMB header
• 1× Clear CMOS kontaktpont
• 1× UID header (4 tűs)
• 1× IPMI LAN LED header (4 tűs)
• 1× USB 3.2 Gen1 belső header (19 tűs, 2× USB3.2 Gen1)
• 1× NC-SI header (9 tűs)
Ennek a rendkívül gazdag csatlakozókínálatnak köszönhetően a lap könnyen integrálható összetett rendszerekbe, például storage appliance-ekbe, hálózati eszközökbe, ipari vezérlőszekrényekbe.

BIOS és hardverfelügyelet

BIOS
• AMI 256 Mb SPI Flash ROM
• Plug and Play
• ACPI 6.4 és újabb szabvány szerinti ébresztési funkciók
• SMBIOS 2.8 és újabb verzió támogatása
• ASRock Rack Instant Flash – egyszerű, gyors BIOS frissítés

Hardvermonitorozás
• Hőmérséklet-érzékelés: CPU, alaplap (MB), kártyaoldal, M.2, TR1
• Ventilátor felügyelet: fordulatszám-mérés, CPU Quiet Fan (automatikus fordulatszám-szabályzás a CPU hőmérséklete alapján), többfokozatú fordulatszám-vezérlés
• Feszültségfigyelés: 3VSB, 5VSB, CPU_VCORE, VCCIN_AUX, VDD2, 1.05V_PCH, 0V82SB_PCH, 1V8SB, BAT, 3V, 5V, 12V, 1.05V_PROC, 1.8V_PROC
• LED jelzések: Standby PWR LED (5VSB), 3× ventilátorhiba LED, 1× BMC heartbeat LED
Ezek a funkciók lehetővé teszik a pontos állapotfigyelést, megelőző karbantartást és a ventilátorprofilok finomhangolását a halkabb, mégis biztonságos működés érdekében.

Környezeti jellemzők – folyamatos üzemre tervezve

Üzemi hőmérséklet
• Működés közben: 10°C – 35°C
• Nem üzemi állapotban: -40°C – 70°C

Páratartalom
• Nem üzemi: 20% – 90% (nem kicsapódó)

A megadott környezeti paraméterek megfelelnek a tipikus adatközponti és irodai környezeteknek, de alkalmasak sok ipari felhasználási helyszínen történő beépítésre is – megfelelő szellőzés és házkialakítás mellett.

Gyártói háttér – ASRock Rack szakértelem

Az alaplapot az ASRock Rack tervezi, amely az ASRock vállalati, szerver- és adatközponti megoldásokra szakosodott ága. A márka évek óta ismert a kompakt, mégis rendkívül felszerelt szerverplatformjairól, amelyek kifejezetten a virtualizáció, storage, hálózat és edge computing felhasználási területeket célozzák. Az ASRock Rack termékeknél kiemelt szerepet kap a BMC-alapú menedzsment, a hosszú távú stabilitás és az ipari felhasználásra optimalizált dizájn.

Felhasználási területek és szakmai érdekességek

Tipikus felhasználási területek: kis- és középvállalati fájlszerver, backup és archiváló szerver, virtualizációs node (pl. Proxmox, VMware, Hyper-V), tűzfal/UTM vagy router/appliance rendszer, ipari gépvezérlés és SCADA, edge computing node, médiaszerver vagy NAS jellegű rendszer, labor- és tesztszerver DevOps környezetben.

Érdekességek a mini-ITX szerverlapokról: a 17×17 cm-es formátum ellenére képesek teljes értékű Xeon platformot, ECC memóriát és fejlett menedzsmentet kínálni, így olyan helyszíneken is üzemeltethetők szerver funkcióval, ahol a hely kritikus tényező (például telekommunikációs szekrények, falra szerelhető rackek, ipari szekrények). A PCIe 5.0 x16 foglalat révén naprakész, nagy sávszélességű bővítőkártyák használhatók, míg a PCIe 4.0 M.2 NVMe és a sok SATA csatorna egyaránt gyors rendszermeghajtót és nagy kapacitású adattárolót biztosít. A beépített BMC-vel és IPMI-vel a rendszer teljes mértékben távolról felügyelhető, ami jelentősen csökkenti az üzemeltetési költségeket, mivel a legtöbb karbantartási feladat helyszíni jelenlét nélkül elvégezhető.

A szerveriparban a TPM, SGPIO, IPMB, PMBus és NC-SI csatlakozók használata a magasabb szintű menedzselhetőséget és megbízhatóságot szolgálja: segítik a háttértár állapotának monitorozását, a tápegységek felügyeletét, a redundáns menedzsmentmegoldások kiépítését, valamint a hálózati kártyák és BMC közötti hatékony kommunikációt. Ezzel az alaplappal egy kis méretű házban is olyasfajta funkcionalitás érhető el, amely korábban tipikusan csak teljes méretű rack szerverekben volt megszokott.
