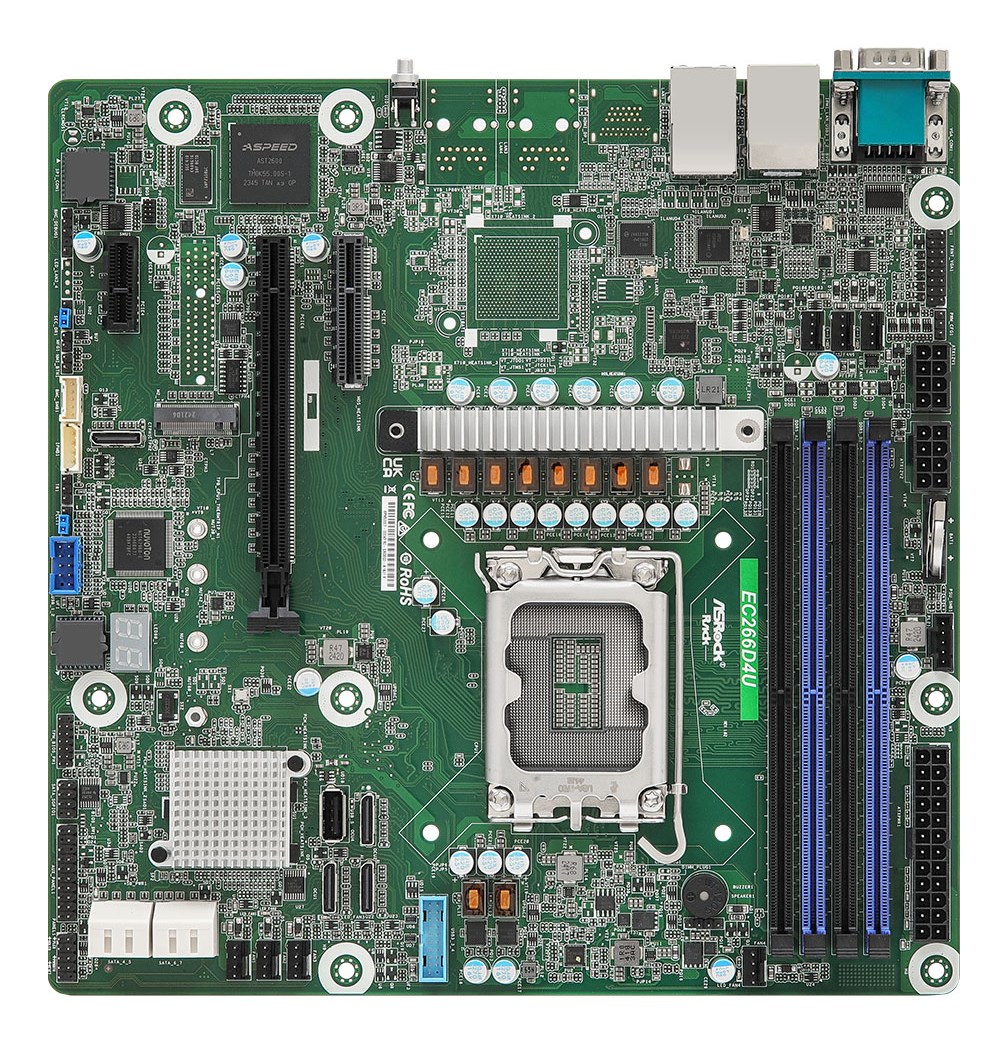

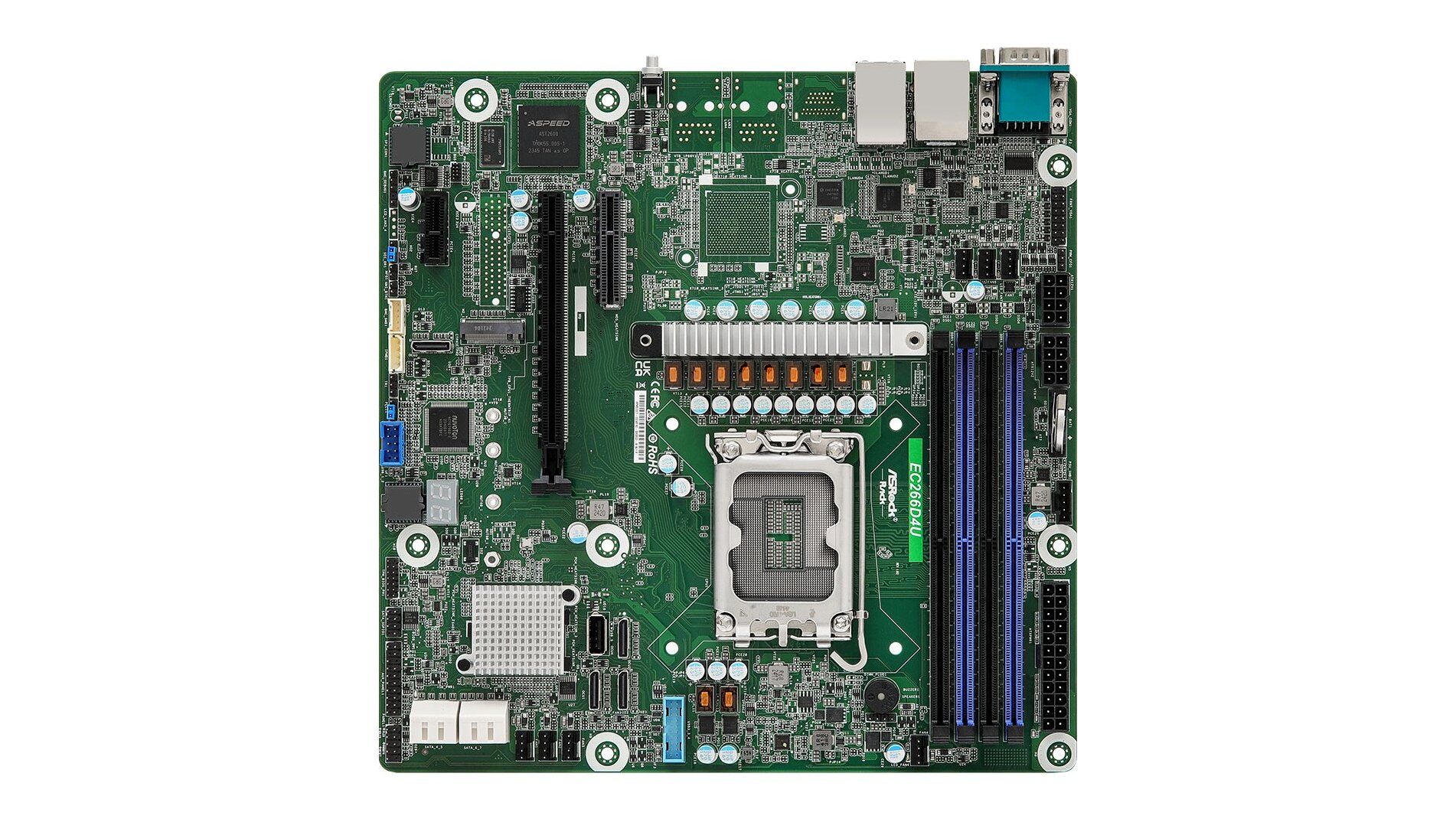

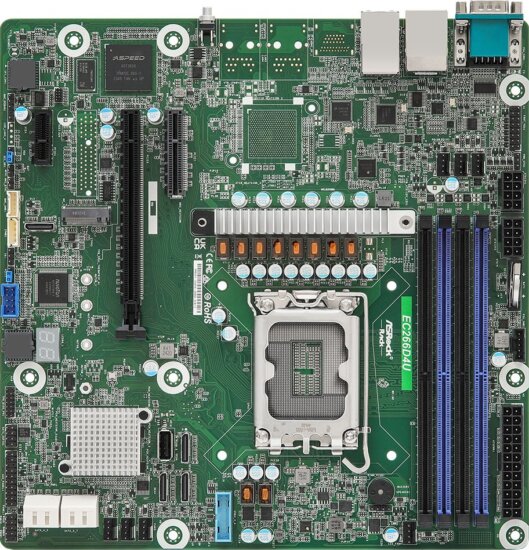

Asrock EC266D4U Intel C266 DDR5 LGA1700 micro ATX Alaplap

Professzionális szerverplatform rugalmas bővíthetőséggel

Ez a micro ATX formátumú szerver alaplap ideális választás kis- és középvállalati szerverekhez, virtualizációs hostokhoz, konténeres környezetekhez, fájl- és adatbázis-szerverekhez, illetve fejlett távoli menedzsmentet igénylő rendszerekhez. Modern DDR5 memóriatámogatása, Intel C266 chipsetje és beépített BMC vezérlője révén stabil, nagy teljesítményű és könnyen felügyelhető alapot nyújt vállalati infrastruktúrák számára.

Főbb jellemzők

✔ Modern Intel szerverplatform
• Intel® Xeon® 6300, Xeon® E-2400 és Pentium® Gold G7400/G7400T processzor támogatás
• LGA1700 foglalat, akár 95 W TDP-ig
• Intel® C266 szerverchipset hosszú távú platformstabilitással

✔ Nagy sebességű DDR5 ECC memória
• 4× DDR5 288-pin ECC UDIMM foglalat (2DPC kialakítás)
• Max. 32 GB / DIMM, összesen akár 128 GB kapacitás
• Memória órajelek: 4400 MT/s (2SPC - 1 DIMM), 4000 MT/s (2SPC - 2 DIMM 1R), 3600 MT/s (2SPC - 2 DIMM 2R)
• 1,1 V-os DDR5 feszültség – alacsonyabb fogyasztás, jobb hatékonyság

✔ Bővítési lehetőségek és PCIe csatlakozók
• 1× PCIe 5.0 x16 (CPU-ról) – ideális nagy sávszélességű hálózati, gyorsítókártyákhoz
• 1× PCIe 4.0 x4 (CPU-ról, SLOT7 – megosztott OCuLink4-gyel)
• 1× PCIe 4.0 x1 (PCH-ról) – kiegészítő vezérlők, adapterek számára
• 1× M.2 M-key (PCIe 4.0 x4, 2230/2242/2260/2280) NVMe SSD-khöz

✔ Rugalmas OCuLink és tárolóbővítés
• 1× OCuLink (PCIe 4.0 x4 – CPU)
• 1× OCuLink (PCIe 4.0 x4 vagy 4× SATA 6 Gb/s – PCH)
• 2× OCuLink (PCIe 4.0 x4 – PCH)
• SLOT7 és az egyik OCuLink4 sávjai megosztottak – PCIe x4 foglalat használatakor az adott OCuLink-port letiltásra kerül
• Intel® C266 PCH: 8× SATA 6 Gb/s (RAID 0/1/5/10 támogatással), ebből 4× SATA 7-pin + 1× OCuLink kivezetve

Integrált szervermenedzsment és hálózat

✔ Beépített BMC és IPMI távoli felügyelet
• ASPEED AST2600 BMC – iKVM és vMedia támogatással
• Dedikált IPMI LAN port (RJ45, Realtek RTL8211F) – biztonságos out-of-band menedzsment
• KVM over IP, távoli konzol, média mountolás – ideális adatközponti felügyelethez

✔ Megbízható Gigabit hálózat
• 2× RJ45 1 GbE (Intel® i210 vezérlők) – stabil, vállalati szintű hálózati kapcsolat
• 1× RJ45 dedikált IPMI menedzsment port
• LAN-aktivitás LED visszajelzések a gyors diagnosztikához

Kimenetek, csatlakozók és belső header-ek

✔ Hátsó I/O csatlakozók
• 1× VGA (DB15 – ASPEED AST2600 grafikus vezérlő)
• 1× soros port (DB9 – COM)
• 2× USB 3.2 Gen1 Type-A
• 2× RJ45 1GbE + 1× RJ45 IPMI
• 1× UID gomb LED visszajelzéssel – szerver gyors azonosítására rackszekrényben

✔ Belső csatlakozók
• Táp: 1× 24-pin ATX főtáp, 2× 8-pin ATX 12 V CPU
• Előlapi és rendszerpanel: 1× 18-pin (chassis intrusion, rendszerhiba LED, LAN aktivitás, locate, SMBus), 1× 9-pin (power, reset, power LED, HDD LED)
• 7× 4-pin ventilátorcsatlakozó + 1× hőérzékelő header – részletes hűtésmenedzsmenthez
• 1× VGA header, 1× hangszóró header, 1× beépített buzzer
• 1× TPM (13-pin, SPI), 1× SGPIO, 1× SMBus, 1× PMBus, 1× IPMB, 1× NMI header
• 1× Clear CMOS (érintkezőpár)
• Előlapi USB: 1× USB 3.2 Gen1 (19-pin, 2 port), 1× USB 2.0 (9-pin, 2 port), 1× függőleges USB 2.0 Type-A

Felügyelet, diagnosztika és BIOS funkciók

✔ Hardver monitorozás
• Hőmérséklet-érzékelés: CPU, alaplap, kártyaoldal, VR, DDR5, PCH, M.2, TR1
• Ventilátor tachométer, többfokozatú ventilátorvezérlés, CPU Quiet Fan – a ház ventilátorai automatikusan igazodnak a CPU-hőmérséklethez
• Feszültségfigyelés: 3VSB, 5VSB, CPU_VCORE, VCCIN_AUX, VDD2, 1.05V_PCH, 0V82SB_PCH, 1V8SB, VCCSA, BAT, 3V, 5V, 12V

✔ LED jelzések
• 5V készenléti tápfeszültség LED
• 80-as debug port LED – gyors hibakeresés POST kódokkal
• 7× ventilátorhiba LED – gyors vizuális visszajelzés
• BMC „heartbeat” LED – menedzsmentvezérlő állapotjelzés

✔ Fejlett BIOS
• AMI 256 Mbit SPI Flash ROM
• Plug and Play, ACPI 6.4+, SMBIOS 2.8+ kompatibilitás
• ASRock Rack Instant Flash – gyors, kényelmes BIOS-frissítés

Operációs rendszerek és virtualizáció

✔ Széles körű OS támogatás
• Microsoft® Windows® Server 2022, Azure Stack HCI
• Linux disztribúciók: RHEL 8.5, SLES 15 SP3, Ubuntu 21.04 LTS
• Hypervisorok: VMware ESXi 8.0 u1, Linux KVM, Hyper-V (Windows Server)
Ennek köszönhetően a rendszer könnyen illeszthető meglévő adatközponti és vállalati infrastruktúrákba, legyen szó klasszikus virtualizációról, HCI-ről vagy konténeres környezetekről.

Robusztus kialakítás, üzemi feltételek

✔ Üzemi környezet
• Működési hőmérséklet: 10°C – 35°C
• Nem működő állapot: -40°C – 70°C
• Nem működő páratartalom: 20% – 90% (nem kicsapódó)
A specifikációk adatközponti, szervertermi környezetekhez igazodnak, megbízható működést biztosítva 24/7 üzem mellett is.

ASRock Rack – szervermegoldásokra optimalizálva

Az ASRock Rack a jól ismert ASRock márka szerverekre és adatközponti megoldásokra szakosodott üzletága, amely kifejezetten vállalati és felhős felhasználásra tervezett alaplapokat készít. Termékeikre a hatékony energiafelhasználás, a stabil hosszú távú működés, a széles körű távoli menedzsment és a rugalmas bővíthetőség jellemző. A micro ATX formátumú szerverlapok különösen népszerűek modern, kompakt, de mégis nagy teljesítményű rack- és toronyszerverekben.

Hasznos tudnivalók és felhasználási ötletek

• Ideális választás virtualizációs csomópontnak (VMware ESXi, Hyper-V, KVM), kis- és középvállalati szerverekhez, NAS/SAN megoldásokhoz, távmenedzselt irodai szerverekhez vagy fejlesztői/tesztkörnyezetekhez.
• A PCIe 5.0 x16 foglalat későbbi bővítést is lehetővé tesz, például nagy sebességű 25/40/100 GbE hálózati kártyákkal vagy hardveres gyorsítókkal.
• Az ECC DDR5 memória növeli az adatbiztonságot és csökkenti a memóriahibákból eredő rendszerleállások kockázatát – különösen fontos adatbázis-, pénzügyi vagy ipari rendszerekben.
• A beépített BMC és IPMI támogatás jelentősen csökkenti a helyszíni beavatkozások szükségességét: a szerver BIOS-szinten, operációs rendszer nélkül is vezérelhető, újratelepíthető, monitorozható.
• Az OCuLink csatlakozók révén rugalmasan illeszthetők NVMe vagy SATA meghajtók, amelyek kiválóan alkalmasak nagy IOPS-igényű munkaterhelésekre (virtualizáció, adatbázis, cache-réteg).
• A micro ATX méret 9,6'' × 9,6'' (244 × 244 mm) sokféle házzal kompatibilis, így kompakt, mégis erős, energiahatékony szerverrendszerek építhetők vele akár irodai környezetbe is.
