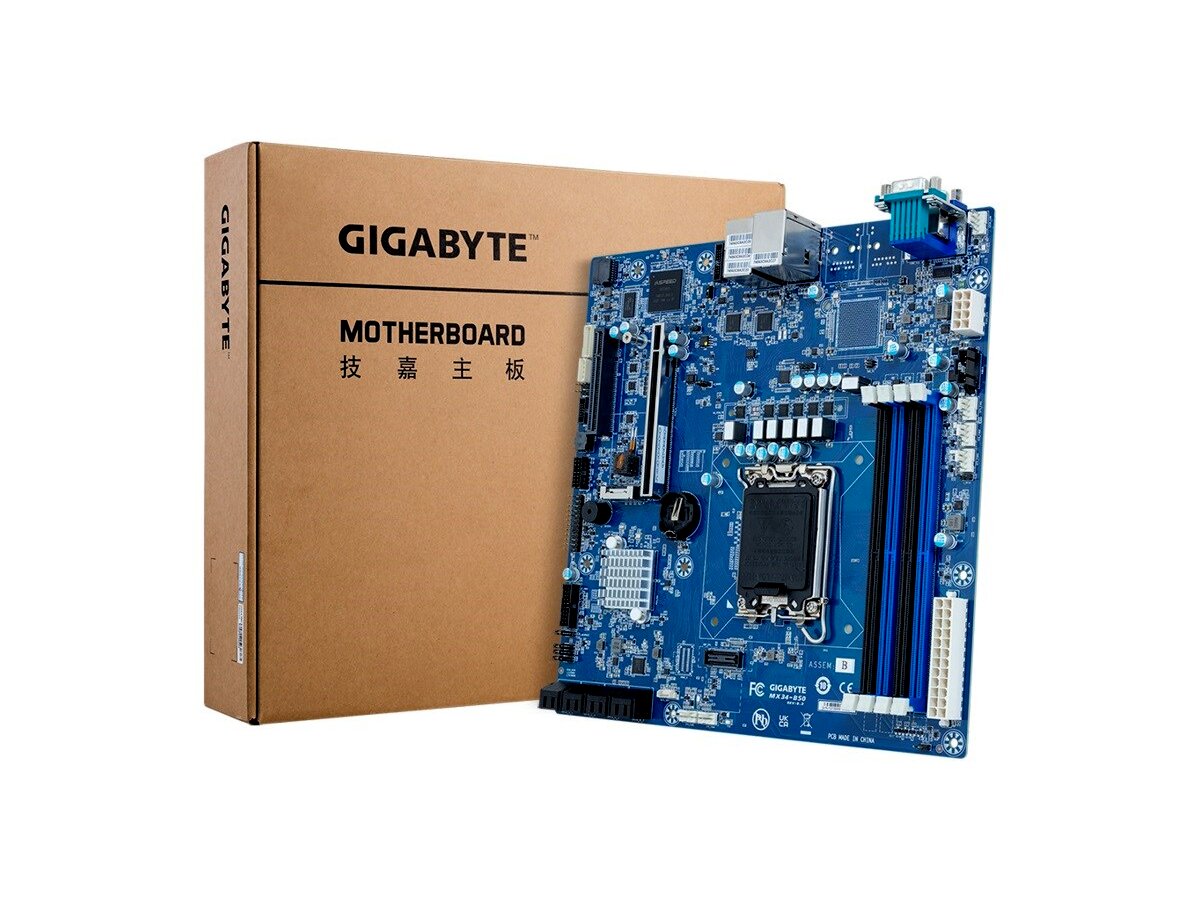

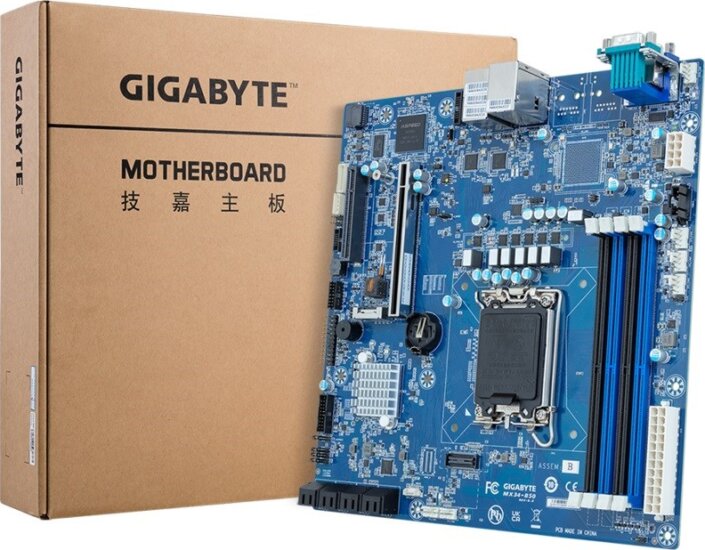

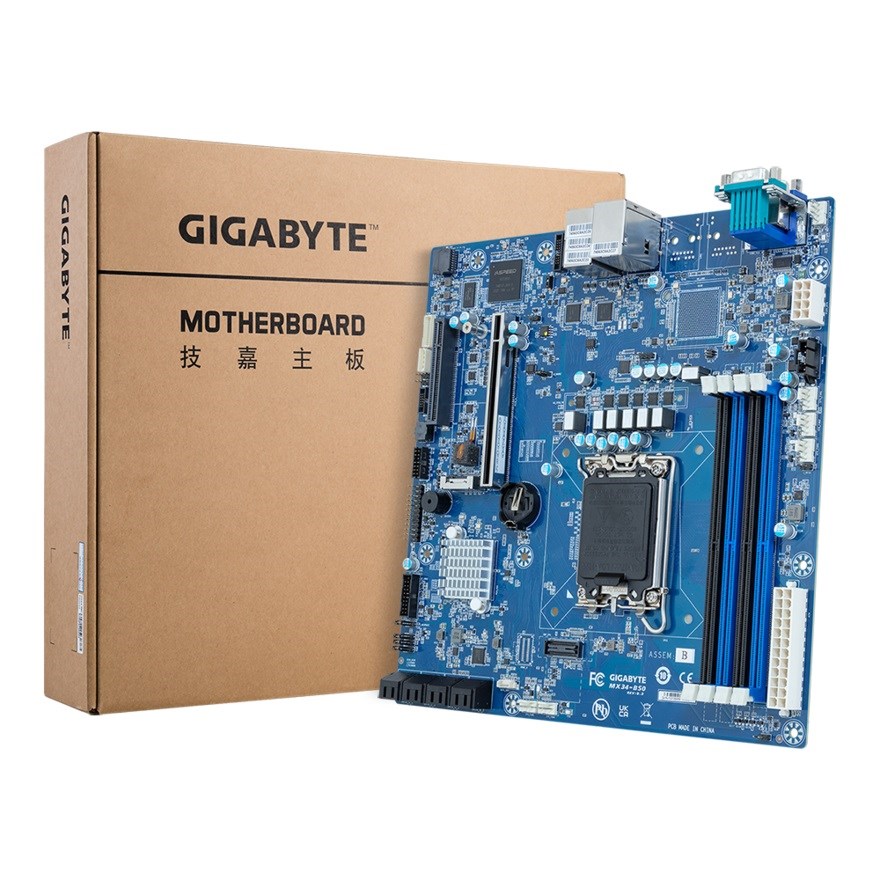

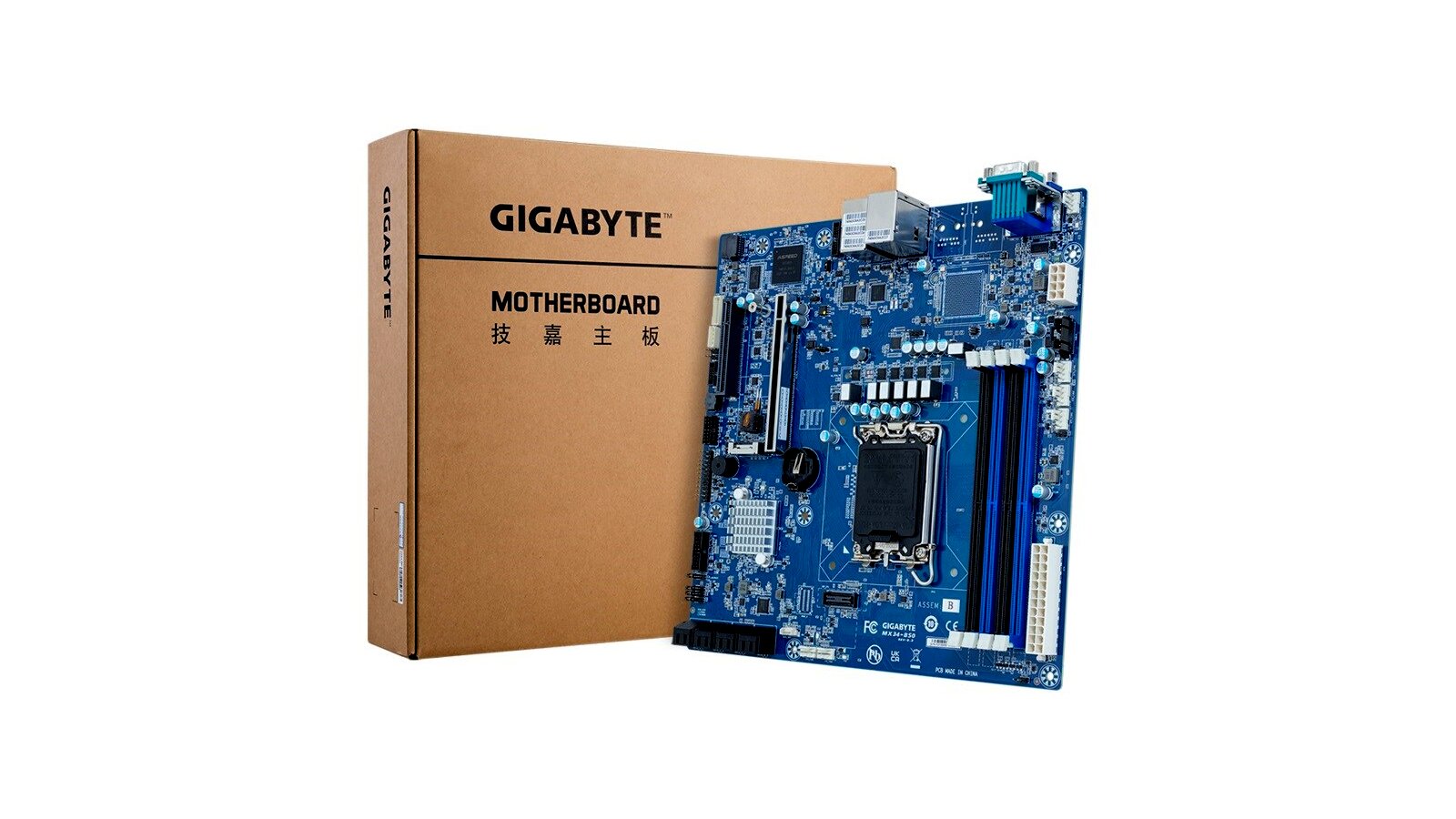

Gigabyte MX34-BS0 DDR5 LGA1700 mATX Alaplap

Professzionális mATX alaplap modern Intel szerverekhez és munkagépekhez

Ez a microATX formátumú, DDR5 memóriát támogató szerver alaplap kifejezetten korszerű, megbízható és hatékony vállalati rendszerekhez, ipari vezérlőkhöz és professzionális munkaállomásokhoz készült. Kompakt mérete (244 × 244 mm) ellenére teljes értékű szerverfunkciókat, fejlett menedzsmentet és bőséges bővíthetőséget kínál.

Főbb előnyök

✔ Magas megbízhatóság szerverfeladatokhoz
✔ DDR5 ECC UDIMM támogatás a stabil működésért
✔ Beépített IPMI/BMC (AST2600) távoli felügyelettel
✔ 8 × SATA + 1 × PCIe 4.0 M.2 tárhely csatoló
✔ 1 × PCIe 5.0 x16 és 1 × PCIe 4.0 bővítési lehetőség
✔ 2 × Intel I210-AT gigabites LAN + külön menedzsment LAN

Processzor és chipkészlet

Az alaplap az Intel LGA1700 foglalatra épül, és kifejezetten szerver- és belépő szintű munkagép processzorokat támogat:

• Intel® Xeon® 6300-Series processzorok
• Intel® Xeon® E-2400 sorozatú processzorok
• Intel® Pentium® Gold G7400 / G7400T processzorok
• Egyszeres processzortámogatás, TDP max. 95 W-ig
• Foglalat: 1 × LGA1700
• Chipkészlet: Intel® C262

Memória – DDR5 ECC a stabilitásért

• 4 × DIMM foglalat
• DDR5 ECC UDIMM támogatás
• Dual Channel memóriacsatorna architektúra
• Támogatott effektív sebességek: – 1DPC: akár 4400 MT/s – 2DPC/1R: akár 4000 MT/s – 2DPC/2R: akár 3600 MT/s

Az ECC (Error Correcting Code) memóriatámogatás különösen fontos folyamatosan működő szerverek, adatgyűjtő rendszerek, pénzügyi vagy ipari alkalmazások esetén, ahol az adatbiztonság és stabilitás elsődleges szempont.

Hálózat és távoli menedzsment

• 2 × 1 Gb/s LAN (2 × Intel® I210-AT vezérlő)
• NCSI funkció támogatása
• 1 × 10/100/1000 Mbps Management LAN (dedikált BMC hálózat)
• Beépített ASPEED® AST2600 Baseboard Management Controller (BMC)

A fejlett menedzsmentfunkciók a GIGABYTE Management Console webes felületen érhetők el:

• HTML5 KVM – távoli konzol, monitor, billentyűzet, egér elérés
• Dashboard, részletes rendszerstátusz
• Szenzorfigyelés (feszültség, fordulatszám, hőmérséklet, CPU státusz stb.)
• Szenzor adatok naplózása, előzmények megjelenítése
• FRU információk, hardverleltár
• SEL log, lineáris / körkörös naplózási mód
• Ventilátor profilok, rendszer tűzfal, fogyasztásmérés
• Teljesítmény- és fogyasztáskontroll, advanced power capping
• LDAP / AD / RADIUS támogatás
• Konfiguráció mentés/visszaállítás
• Távoli BIOS / BMC / CPLD frissítés
• Eseményszűrés, naplózás, értesítési beállítások (SMTP)
• Felhasználókezelés, PAM sorrend, SSL beállítások

Ezekkel a funkciókkal adatközponti vagy szervertermi környezetben is hatékonyan, fizikai hozzáférés nélkül felügyelhető és karbantartható a rendszer.

Tárhely és RAID lehetőségek

• 8 × SATA 7‑pines csatlakozó (PCH-ról)
• 1 × M.2 (2280) foglalat, PCIe Gen4 x4 (CPU-ról)
• Intel® SATA RAID támogatás: 0 / 1 / 5 / 10

Az M.2 PCIe Gen4 x4 aljzat gyors NVMe SSD-k fogadására alkalmas, így a rendszerbetöltés és kritikus adatbázisok villámgyors tárhelyre helyezhetők, míg a 8 db SATA port tökéletes választás nagy kapacitású HDD-kből vagy SATA SSD-kből épített RAID tömbök kialakításához.

PCIe bővítőhelyek

• 1 × PCIe x16 (Gen5 x16) – CPU-ról
• 1 × PCIe x8 (Gen4 x4) – PCH-ról

A PCIe 5.0 x16 foglalat ideális nagy sávszélesség-igényű bővítőkártyákhoz (pl. nagy teljesítményű hálózati kártyák, gyorsítókártyák), míg a PCIe 4.0 x4 foglalat további vezérlők, speciális I/O kártyák csatlakoztatására használható.

Video és I/O csatlakozások

• Videóvezérlő: integrált ASPEED® AST2600
• 1 × VGA port (hátsó panel)
• Hang: nincs integrált audiorendszer (szerverorientált kialakítás)

Hátsó I/O csatlakozók:

• 2 × USB 3.2 Gen1 Type-A port
• 1 × VGA port
• 1 × soros port (RS-232)
• 2 × RJ45 (1 Gb/s LAN – Intel I210-AT)
• 1 × RJ45 MLAN (dedikált menedzsment LAN)
• 1 × ID gomb LED-del (rendszer azonosításához rackben)

Belső csatlakozók és bővíthetőség

• 1 × 24 tűs ATX fő tápcsatlakozó
• 1 × 8 tűs ATX 12 V CPU tápcsatlakozó
• 1 × CPU ventilátor csatlakozó
• 5 × rendszer ventilátor csatlakozó (SYS FAN)
• 1 × USB 3.2 Gen1 x2 előlapi csatlakozó
• 1 × M.2 slot
• 8 × SATA 7‑pines csatlakozó
• 1 × előlapi panel header (Power LED, Power SW, Reset stb.)
• 1 × backplane board header (háttértár backplane-hez)
• 1 × PMBus header
• 1 × IPMB header
• 1 × TPM header (SPI interfész)

Biztonság és TPM támogatás

• 1 × TPM header SPI interfésszel
• Opcionális TPM 2.0 modul: CTM010

A TPM 2.0 támogatás lehetővé teszi a fejlett titkosítási és biztonsági funkciók használatát, így a rendszer megfelelhet szigorúbb vállalati biztonsági előírásoknak is.

Üzemi környezet

• Üzemi hőmérséklet: 0°C – 40°C
• Üzemi páratartalom: 8% – 80% (nem kondenzálódó)
• Nem üzemi hőmérséklet: -40°C – 60°C
• Nem üzemi páratartalom: 20% – 95% (nem kondenzálódó)

Ezek a paraméterek jól mutatják, hogy a termék kifejezetten szerver- és ipari környezetre tervezett, stabil működést biztosít standard géptermi feltételek mellett.

Fizikai jellemzők és kiszerelés

• Formátum: microATX
• Méret: 244 × 244 mm

Dobozos (Retail) kiszerelés tartalma:

• 1 × alaplap (MX34‑BS0)
• 1 × I/O hátlap
• 1 × gyorstalpaló útmutató
• 2 × SATA kábel (500 mm)

Retail csomagolás méretei: 321 × 308,5 × 78,5 mm
Gyűjtőkarton: 630 × 420 × 345 mm, 10 db egyedi doboz / karton

Bulk kiszerelés tartalma: 20 × alaplap, 20 × I/O hátlap
Bulk karton méret: 609 × 581 × 362 mm

Kapcsolódó cikkszámok: I/O hátlap: 12AIO-MC13LE-00R, SATA kábel (500 mm, 2 db / csomag): 12CF1-2SAT1B-01R

Miért érdemes ezt a Gigabyte szerver alaplapot választani?

A Gigabyte a szerver- és alaplapgyártás egyik legismertebb szereplője, több évtizedes tapasztalattal az adatközponti és professzionális IT-megoldások területén. A gyártó szervertermékei jellemzően:

• szigorú minőségellenőrzésen esnek át
• stabil, hosszú távú üzemre optimalizált alkatrészeket használnak
• fejlett menedzsment- és felügyeleti funkciókat biztosítanak
• hosszabb életciklusú, vállalati szintű platformokra épülnek

Ez a microATX alaplap ideális választás:

• kisméretű rack- vagy toronyszerverekhez
• virtualizációs, fejlesztői vagy tesztszerverekhez
• tárhely-szerverekhez (NAS, fájlszerver, backup szerver)
• ipari PC-khez, vezérlőrendszerekhez
• stabil, ECC memóriát igénylő professzionális munkaállomásokhoz

Hasznos tudnivalók a szerver alaplapok világából

A szerver alaplapok – így ez a modell is – több ponton különböznek a hagyományos asztali alaplapoktól. Az ECC memória támogatása csökkenti a véletlenszerű memóriahibákból adódó rendszerösszeomlás vagy adatvesztés kockázatát. A dedikált menedzsment LAN és az AST2600 BMC lehetővé teszi a gép teljes körű távoli vezérlését, még akkor is, ha az operációs rendszer nem indul el. Ez kulcsfontosságú olyan környezetekben, ahol sok szerver működik egyszerre, vagy a rendszer fizikailag nehezen hozzáférhető.

A PCIe 5.0 támogatás a jövőállóságot biztosítja: a növekvő sávszélesség-igényű bővítőkártyák (pl. gyors hálózati adapterek, speciális számítási gyorsítók) kihasználhatják a modern szabvány előnyeit. A 8 db SATA port segítségével könnyen létrehozható nagy kapacitású, redundáns adattároló rendszer, míg az M.2 PCIe 4.0 aljzat a rendszerindító meghajtó számára nyújt extrém gyors tárhelyet.

Nagyvállalati, kisvállalati és akár igényes otthoni laborkörnyezetekben is kiemelkedő előny, hogy a menedzsmentfunkciók (KVM over IP, távoli BIOS-frissítés, részletes szenzorfigyelés) csökkentik a karbantartási időt és a fizikai beavatkozások számát. Ez az alaplap így nemcsak teljesítményben, hanem üzemeltetési hatékonyságban is komoly előnyt kínál a hagyományos, nem szerverorientált megoldásokkal szemben.
