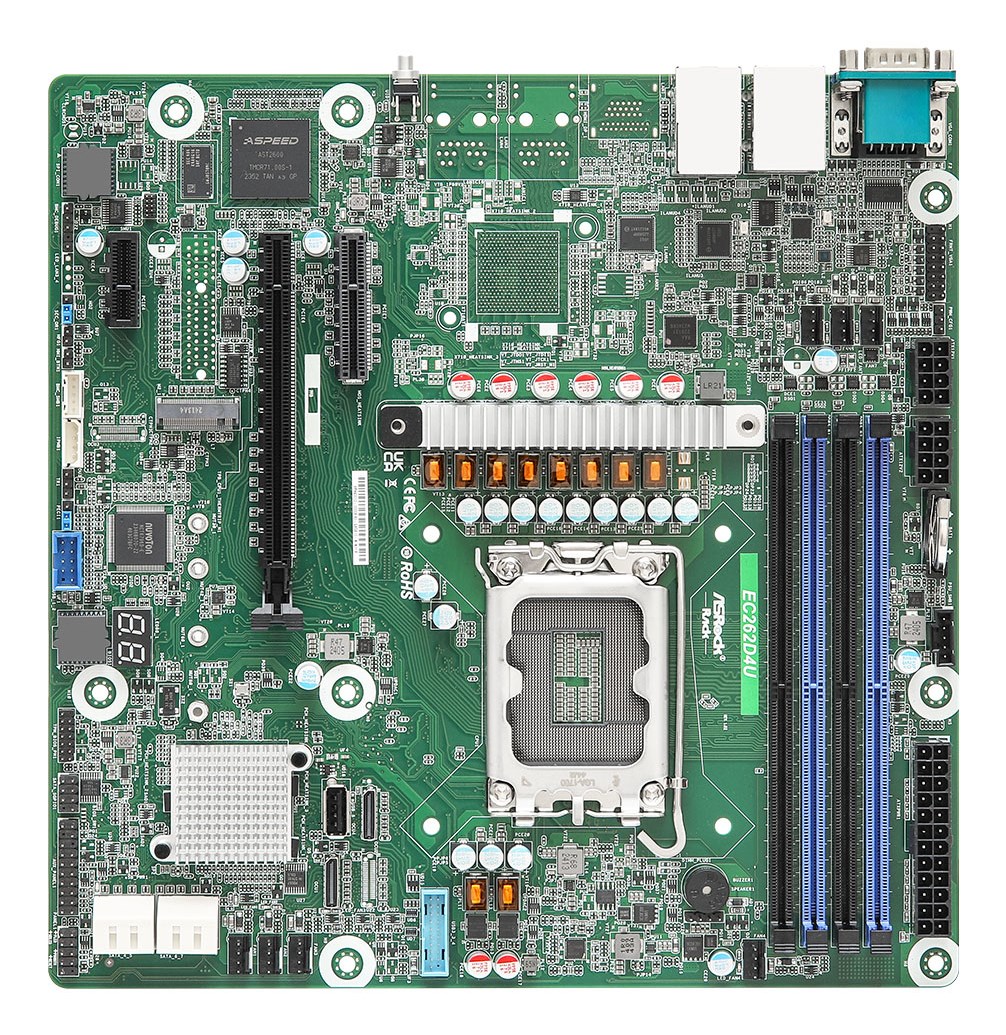

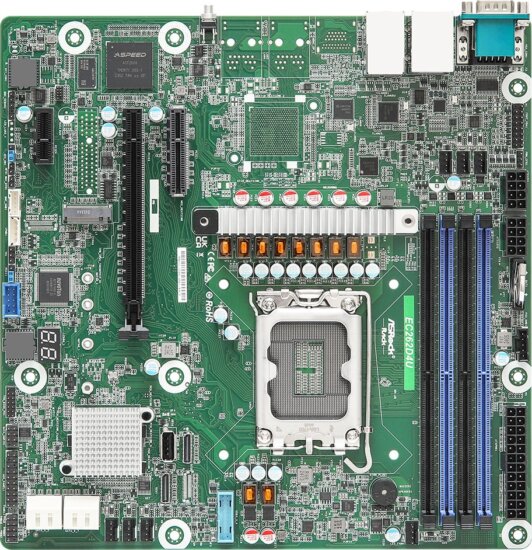

Asrock EC262D4U Intel C262 DDR5 LGA1700 micro ATX Alaplap

Professzionális alap a következő generációs szerverekhez és munkaállomásokhoz

Ez a nagy megbízhatóságú, micro-ATX kivitelű szerver alaplap kifejezetten azoknak a vállalkozásoknak és rendszergazdáknak készült, akik kompakt formátumban szeretnének nagy teljesítményt, fejlett távmenedzsmentet és modern I/O lehetőségeket. Ideális kis- és középvállalati szerverekhez, virtualizációs hostnak, konténeres környezetekhez, távoli menedzselt rendszerekhez, valamint igényes ipari és irodai felhasználásra.

Főbb előnyök és felhasználási területek

• Kompakt micro-ATX formátum: 244 × 244 mm-es méretével kis házakban, sűrűn épített rack rendszerekben is könnyen elhelyezhető.
• Intel Xeon platform: támogatja az Intel® Xeon® 6300-sorozatot, Xeon® E-2400 sorozatot, valamint a Pentium® Gold G7400/G7400T processzorokat, akár 95 W TDP-ig.
• DDR5 ECC memória: fejlett DDR5 288-pin ECC UDIMM támogatás, 4 DIMM foglalattal, magasabb sávszélességgel és stabilitással kritikus rendszerekhez.
• Virtualizációra optimalizálva: PCIe 5.0 x16 bővítőhely, több PCIe 4.0 csatoló, M.2 NVMe és OCuLink csatlakozók, ideális hypervisorok (VMware, Hyper-V, KVM) alá.
• Fejlett távmenedzsment: ASPEED AST2600 BMC iKVM és vMedia támogatással, dedikált IPMI LAN porttal – teljes távoli vezérlés, akár monitor, billentyűzet és egér nélkül is.
• Stabil, ipari szintű működés: kiterjesztett üzemi hőmérséklet-tartomány, részletes hardvermonitorozás, hibajelző LED-ek és ventilátor-felügyelet a folyamatos, biztonságos üzemért.

Processzortámogatás és chipset

• CPU foglalat: LGA 1700, egyprocesszoros kialakítás
• Támogatott processzorok: Intel® Xeon® 6300-sorozat, Intel® Xeon® E-2400 sorozat, Intel® Pentium® Gold G7400 / G7400T
• TDP támogatás: max. 95 W
• Chipset: Intel® C262 – kifejezetten szerver és munkaállomás felhasználásra, fejlett tároló- és I/O támogatással

Memória – nagy sávszélességű DDR5 ECC

• Foglalatok: 4 × DIMM (2DPC kialakítás)
• Típus: DDR5 288-pin ECC UDIMM – hibajavító (ECC) támogatással, üzembiztos szerverkörnyezethez
• Maximális kapacitás: akár 4 × 32 GB (összesen akár 128 GB)
• Támogatott frekvenciák: 4400 MT/s (2SPC – 1 DIMM) / 4000 MT/s (2SPC – 2 DIMM 1R) / 3600 MT/s (2SPC – 2 DIMM 2R)
• Feszültség: 1,1 V – energiahatékony működés

Bővítési lehetőségek – PCIe 5.0 és 4.0

• PCIe x16 slot: SLOT6 – PCIe 5.0 x16 (CPU-hoz kötve), ideális modern GPU-khoz, nagy sávszélességű gyorsítókártyákhoz vagy HBA/RAID vezérlőkhöz
• PCIe x4 slot: SLOT7 – PCIe 4.0 x4 (CPU-hoz kötve) – megosztott sáv az OCuLink4 csatlakozóval (OCuLink4 letiltódik, ha SLOT7 foglalt)
• PCIe x1 slot: SLOT4 – PCIe 4.0 x1 (PCH-hoz kötve), kisebb bővítőkártyákhoz, pl. hálózati adapter, I/O kártya

M.2 és OCuLink – rugalmas NVMe és SATA/SAS tároló

• M.2 foglalat: 1 × M-key (PCIe 4.0 x4, PCH), 2230/2242/2260/2280 méret támogatása – kiváló rendszermeghajtó NVMe SSD-hez
• OCuLink csatlakozók: 1 × OCuLink (PCIe 4.0 x4, CPU) – nagy sebességű NVMe meghajtókhoz vagy házon kívüli bővítéshez
1 × OCuLink (PCIe 4.0 x4 vagy 4 × SATA 6 Gb/s, PCH) – rugalmasan használható PCIe-ként vagy 4 SATA portként
Megjegyzés: az OCuLink4 a SLOT7-tel osztja a PCIe sávokat, SLOT7 használatakor az OCuLink4 letiltásra kerül.

SATA tároló – megbízható RAID lehetőségekkel

• Chipset alapú tároló: Intel® C262 integrált vezérlő
• Portok: összesen 8 × SATA 6 Gb/s: 4 × SATA 7-pin csatlakozó + 1 × OCuLink (további 4 × SATA 6 Gb/s mód)
• RAID támogatás: RAID 0 / 1 / 5 / 10 – rugalmas teljesítmény- és redundancia-beállítások adattároláshoz és biztonsági mentéshez

Hálózat és szervermenedzsment

• Hálózati csatolók: 2 × RJ45 1 GbE, Intel® i210 vezérlőkkel – megbízható, bevált, szerverekben gyakran használt hálózati megoldás redundáns vagy link aggregációs beállításokhoz
• BMC és IPMI: ASPEED AST2600 vezérlő iKVM és vMedia támogatással – teljes távoli elérés, távoli konzol, ISO csatolás, diagnosztika
• Dedikált menedzsment LAN: 1 × RJ45 IPMI LAN port Realtek RTL8211F vezérlővel – a menedzsment forgalom leválasztásához a normál hálózatról

Integrált grafika és hátlapi csatlakozók

• Integrált grafika: ASPEED AST2600 – 1 × VGA (DB15) kimenet, ideális szerverkijelzőhöz, BIOS-beállításhoz, hibakereséshez
• Hátsó I/O: 1 × UID gomb LED-del (gyors azonosításhoz rack szekrényben)
1 × VGA (DB15)
1 × soros port (DB9, COM)
2 × USB 3.2 Gen1 Type-A
2 × RJ45 1 GbE
1 × RJ45 dedikált IPMI LAN

Belső csatlakozók és vezérlők

• Tápcsatlakozók: 1 × 24-pin ATX fő tápcsatlakozó, 2 × 8-pin ATX 12V – stabil CPU és rendszeráramellátás nagy terhelés alatt is
• Előlapi és rendszer panelek: 1 × 18-pin kiegészítő panel (chassis intrusion, rendszerhiba LED, LAN1/LAN2 aktivitás, locate, SMBus)
1 × 9-pin rendszer panel (power, reset, power LED, HDD LED)
• Videó és hangjelzés: 1 × belső VGA header, 1 × speaker header (4-pin), 1 × beépített buzzer
• Ventilátorcsatlakozók: 7 × 4-pin ventilátor header – részletes fordulatszám vezérléssel és hibafelügyelettel
• Szenzor és menedzsment csatlakozók: 1 × hőmérséklet-érzékelő header, 1 × TPM header (13-pin, SPI), 1 × SGPIO, 1 × SMBus header, 1 × PMBus, 1 × IPMB, 1 × NMI header
• USB belső csatlakozók: 1 × USB 3.2 Gen1 (19-pin, 2 port), 1 × USB 2.0 header (9-pin, 2 port), 1 × függőleges USB 2.0 Type-A port
• CMOS törlés: Clear CMOS kontaktuspad a gyors visszaállításhoz

LED jelzések és diagnosztika

• LED-ek: 1 × készenléti (5VSB) LED, 1 × 80 debug port LED (hibaelhárítás és POST diagnosztika), 7 × ventilátorhiba LED, 1 × BMC „heartbeat” LED a menedzsment vezérlő állapotának jelzésére

BIOS és hardverfelügyelet

• BIOS: AMI 256 Mb SPI Flash ROM, Plug and Play, ACPI 6.4+ kompatibilis ébresztési események, SMBIOS 2.8+, ASRock Rack Instant Flash – kényelmes és gyors BIOS frissítési lehetőség
• Hőmérséklet monitorozás: CPU, alaplap, kártyaoldal, VRM, DDR5, PCH, M.2, TR1 – részletes hőfigyelés nagy terhelés alatt
• Ventilátorvezérlés: ventilátor fordulatszám mérés, CPU Quiet Fan funkció (házventilátor automatikus igazítása a CPU hőmérséklethez), többfokozatú ventilátor-szabályzás
• Feszültség felügyelet: 3VSB, 5VSB, CPU_VCORE, VCCIN_AUX, VDD2, 1.05V_PCH, 0V82SB_PCH, 1V8SB, VCCSA, BAT, 3V, 5V, 12V – teljes körű stabilitás-ellenőrzés

Támogatott operációs rendszerek és hypervisorok

• Microsoft Windows: Windows® Server 2022, Azure Stack HCI
• Linux disztribúciók: RHEL 8.5, SUSE Linux Enterprise Server 15 SP3, Ubuntu 21.04 LTS
• Hypervisorok: VMware ESXi 8.0 u1, Linux KVM, Hyper-V (Windows Server alapokon) – optimális választás virtualizációs hostként és felhőalapú környezetekhez

Környezeti jellemzők

• Üzemi hőmérséklet: 10 °C – 35 °C
• Tárolási hőmérséklet: -40 °C – 70 °C
• Nem üzemi páratartalom: 20% – 90% (nem kondenzálódó)

ASRock Rack – megbízható háttér professzionális rendszerekhez

Az ASRock Rack az ASRock vállalaton belül kifejezetten a szerver- és adatközponti megoldásokra specializálódott üzletág. A gyártó erőssége a stabil, tartós felépítés, a széles körű kompatibilitás és a rugalmas konfigurálhatóság. Termékeiket világszerte használják vállalati szervertermekben, hosting szolgáltatóknál, kutatás-fejlesztési központokban és ipari környezetekben. A gondosan megtervezett PCB, a minőségi alkatrészek és a fejlett BMC menedzsment biztosítja, hogy a rendszer hosszú távon, 24/7 üzemben is megbízhatóan működjön.

Érdekességek és hasznos tudnivalók szerver alaplapokhoz

• ECC memória szerepe: a DDR5 ECC modulok képesek bizonyos memóriabiteket automatikusan javítani, így jelentősen csökkentik a váratlan rendszerösszeomlások és adatkorruptció esélyét – ez szervereknél és virtualizált környezetekben kritikus jelentőségű.
• BMC és IPMI előnyei: a beépített ASPEED AST2600 vezérlő lehetővé teszi, hogy a szervert akár teljesen „fej nélküli” módon, monitor és billentyűzet nélkül, tisztán hálózaton keresztül konfiguráljuk, telepítsük, újraindítsuk vagy hiba esetén elemezzük a naplókat.
• OCuLink használat: az OCuLink csatlakozók kompakt alternatívát jelentenek a hagyományos PCIe bővítőkártyákhoz, lehetővé téve több nagy sebességű NVMe meghajtó vagy külső bővítőház csatlakoztatását kis helyigénnyel és rendezett kábelezéssel.
• PCIe 5.0 előnyök: a PCIe 5.0 x16 slot kétszeres sávszélességet kínál a PCIe 4.0-hoz képest, ami a jövőbeni nagy teljesítményű GPU-k és gyorsítókártyák esetén különösen fontos, így az alaplap hosszú távon is naprakész marad.
• Micro-ATX szerverek: a micro-ATX formátum egyre népszerűbb a kis- és középvállalati szervereknél, mivel kevesebb helyet igényel, ugyanakkor elegendő bővítési lehetőséget kínál RAID kártyák, hálózati kártyák vagy GPU-k számára.
• Hőmenedzsment: a 7 darab ventilátorcsatlakozó és a részletes hőmérséklet-figyelés lehetővé teszi a légáramlás finomhangolását, ami különösen fontos sűrűn épített rack szekrényekben vagy csendes irodai környezetben.
