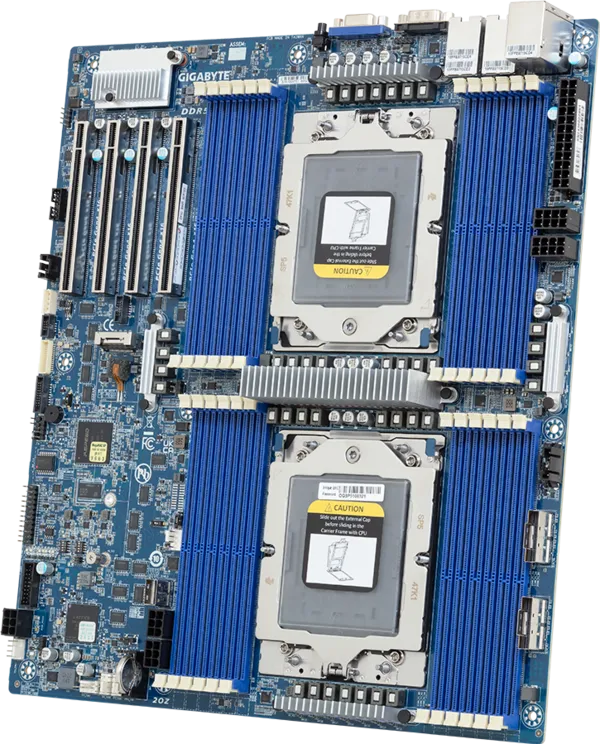

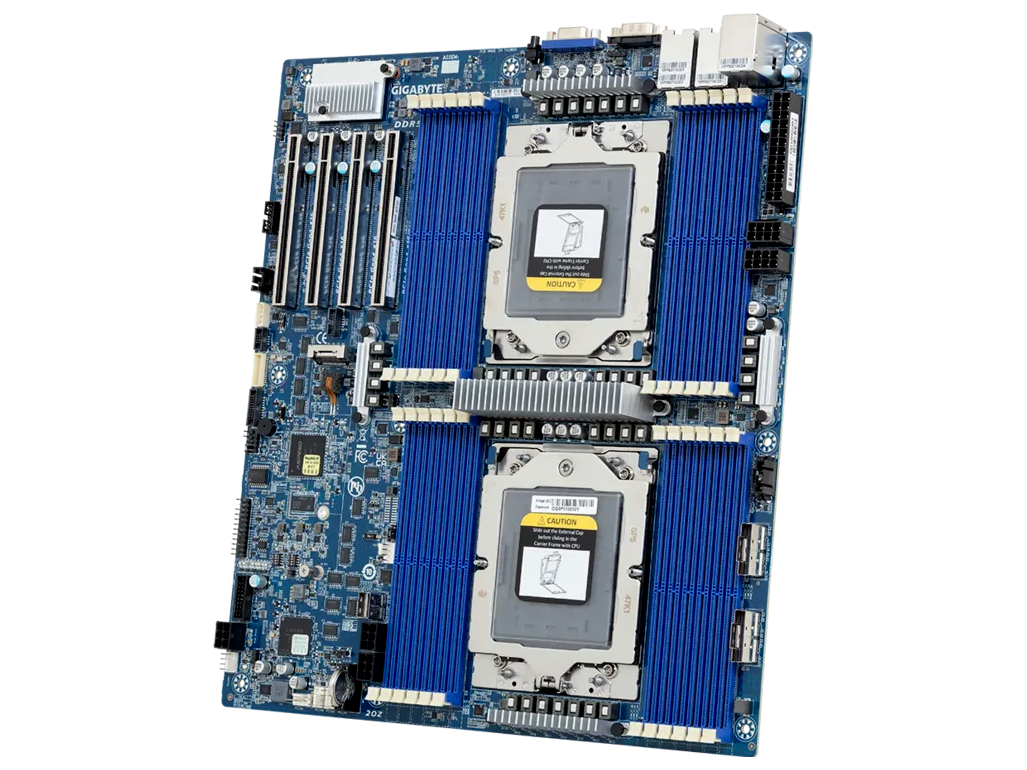

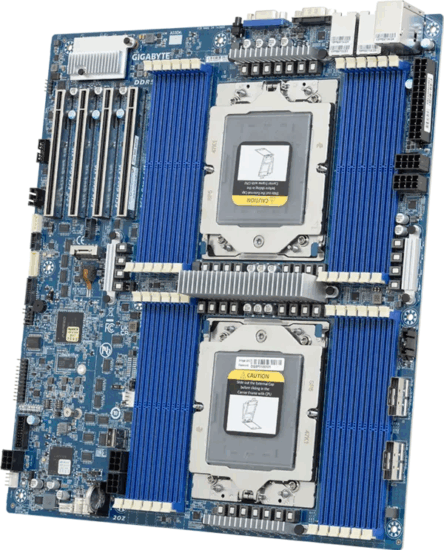

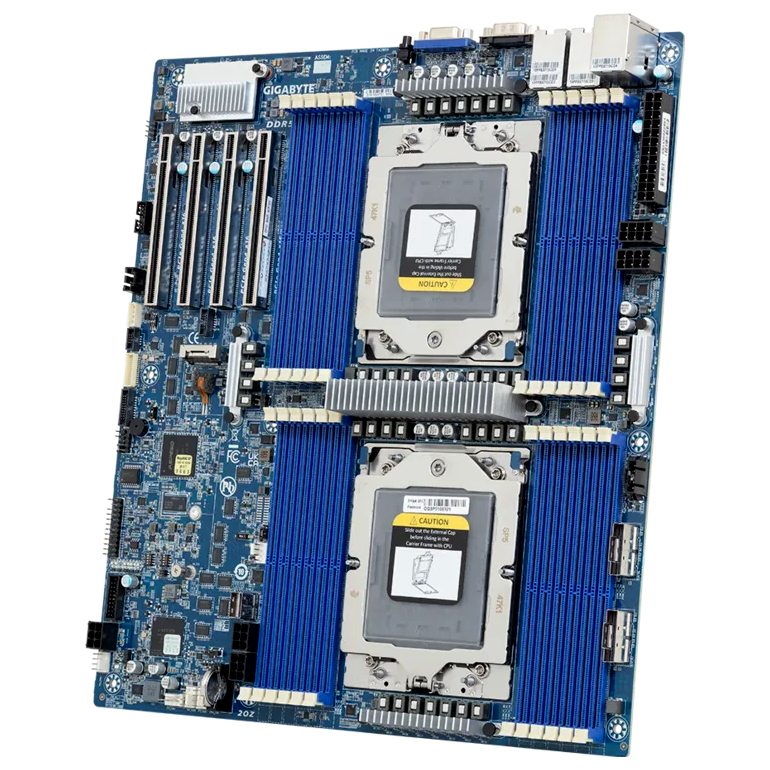

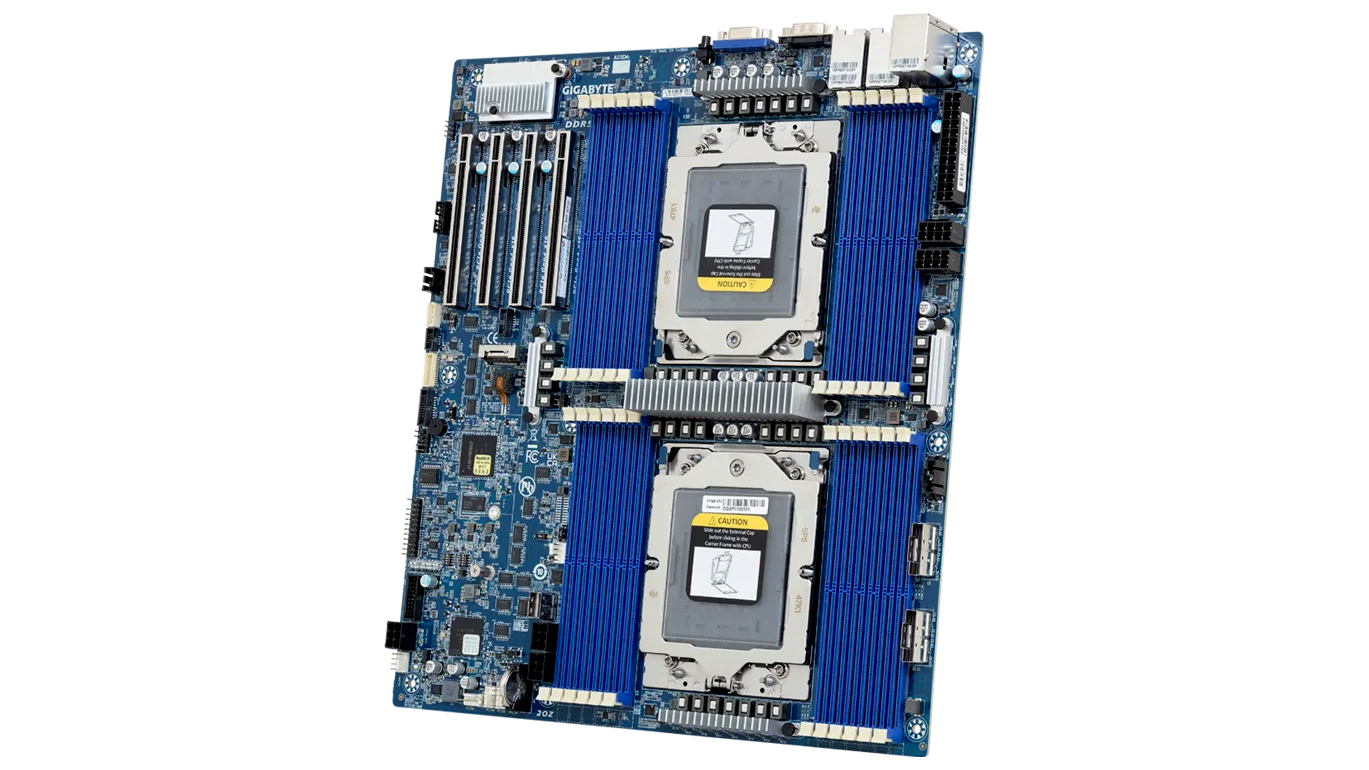

GIGABYTE MZ73-LM1 DDR5 Socket SP5 Extended ATX Alaplap

Maximális számítási teljesítmény nagyvállalati és adatközponti környezethez

A professzionális szerverplatformokhoz tervezett Gigabyte MZ73-LM1 E-ATX szerver alaplap kétfoglalatos AMD EPYC™ SP5 megoldás, amely kifejezetten virtualizációhoz, felhőszolgáltatásokhoz, nagy teljesítményű számításokhoz (HPC), adatbázis- és tárolószerverekhez készült. A 12 csatornás DDR5 memóriatámogatás, a PCIe Gen4 bővítőhelyek és a nagy sávszélességű SlimSAS csatolók révén ideális alapot nyújt nagy terhelésű, 0–24 órás üzemre tervezett rendszerekhez.

Főbb jellemzők

• Foglalat: 2 × LGA 6096, Socket SP5, AMD EPYC™ 9004 / 9005 sorozat
• Processzor támogatás: kétprocesszoros kialakítás, cTDP akár 400 W-ig
• Formátum: Extended ATX (E-ATX), 304,8 × 335,2 mm
• Memória: 24 × DDR5 RDIMM foglalat, 12 csatorna / CPU
• Memória sebesség: EPYC 9005: akár 6400 MT/s, EPYC 9004: akár 4800 MT/s
• Hálózat: 2 × 10GbE LAN + 1 × dedikált menedzsment LAN
• Bővíthetőség: 4 × PCIe Gen4 x16, 1 × M.2 Gen4 x4, 3 × SlimSAS
• Kezelhetőség: ASPEED® AST2600 BMC, GIGABYTE Management Console, HTML5 KVM
• Üzemi tartomány: 10–40 °C, 8–80% relatív páratartalom (nem kondenzáló)

Fontos: ha csak 1 CPU kerül beépítésre, bizonyos PCIe vagy memóriacsatornák nem lesznek elérhetők.

Processzor és rendszerarchitektúra

A lap AMD EPYC™ 9004 és 9005 sorozatú processzorokat támogat, kétprocesszoros kialakítással. A magas, akár 400 W-os kombinált cTDP lehetővé teszi a legújabb, nagy magszámú és magas órajelű EPYC modellek használatát, ami jelentős párhuzamos számítási teljesítményt biztosít konténerizált környezetekhez, mikro­szolgáltatásokhoz vagy nagy I/O-igényű adatbázisokra épülő rendszerarchitektúrákhoz.

Memóriarendszer – 24 foglalat, DDR5 RDIMM

A 24 darab DDR5 RDIMM foglalat 12 memóriacsatornát biztosít processzoronként, így a platform kimagasló memória-sávszélességet és kapacitást nyújt in-memory adatbázisokhoz, cache-rétegekhez és nagy méretű munkahalmazok kezeléséhez. Az EPYC 9005 processzorokkal akár 6400 MT/s, az EPYC 9004 szériával akár 4800 MT/s modulsebesség érhető el, ami jelentős előrelépés a DDR4 alapú rendszerekhez képest.

Tárolócsatlakozások és bővíthetőség

SlimSAS csatlakozók: 2 × SlimSAS 8i csatlakozó (CPU_1) – összesen 4 × PCIe Gen4 NVMe meghajtó vagy 16 × SATA eszköz, gyárilag SATA módra konfigurálva; 1 × SlimSAS 4i (CPU_0) – 4 × SATA eszköz csatlakoztatására. A SlimSAS 8i portok BIOS-beállítással válthatók Gen4 x8 NVMe és SATA üzem között, így rugalmasan optimalizálható a rendszer NVMe-alapú teljesítményre vagy nagy kapacitású SATA tömbökre.

M.2 bővítés: 1 × M.2 (2280/22110) foglalat, PCIe Gen4 x4 kapcsolattal a CPU_0-hoz, ideális rendszermeghajtónak, hypervisor vagy OS számára, nagy megbízhatóságú NVMe SSD-vel párosítva.

PCIe bővítőhelyek – nagy sávszélességű Gen4 infrastruktúra

Az alaplapon négy teljes hosszúságú PCIe Gen4 x16 foglalat található, amelyek lehetővé teszik:

• nagy teljesítményű hálózati adapterek (25/40/100 GbE, Infiniband)
• hardveres RAID vezérlők
• GPGPU/ML gyorsítókártyák
• NVMe RAID / JBOF adapterek használatát.

PCIe kiosztás: Slot_4: PCIe x16 (Gen4 x16, CPU_0), Slot_3: PCIe x16 (Gen4 x16, CPU_0), Slot_2: PCIe x16 (Gen4 x16, CPU_1), Slot_1: PCIe x16 (Gen4 x16, CPU_1). A két CPU között megosztott PCIe-lánc optimális sávszélesség-elosztást biztosít több nagy sebességű bővítőkártya párhuzamos használatánál.

Integrált hálózat és menedzsment

Beépített hálózati vezérlők: 2 × 10 Gb/s LAN (Broadcom® BCM57416), NCSI támogatással – ideális nagy sávszélességű adatkapcsolatokhoz és virtualizált környezetekhez; 1 × 10/100/1000 Mbps Management LAN dedikált BMC eléréssel – szeparált menedzsmenthálózatra köthető a biztonságos üzemeltetés érdekében.

Menedzsment és felügyelet: az ASPEED® AST2600 BMC és a GIGABYTE Management Console webes felület fejlett adminisztrációs eszköztárat kínál:

• HTML5 KVM távoli konzol
• Szenzorfigyelés (feszültség, fordulatszám, hőmérséklet, CPU státusz stb.)
• Szenzorérték-historika és hardverleltár
• FRU információk, SEL log (lineáris / körkörös mód)
• Ventilátorprofilok, rendszer tűzfal, fogyasztásfigyelés
• Fejlett teljesítménykorlát-beállítások (power capping)
• LDAP / AD / RADIUS integráció
• Konfiguráció mentése/visszaállítása
• Távoli BIOS/BMC/CPLD frissítés
• Eseménynapló-szűrés, felhasználókezelés
• PAM sorrend, SSL, SMTP paraméterezés

Csatlakozók és belső kiépítés

Belső csatlakozók: 1 × 24 tűs ATX főtáp, 2 × 8 tűs ATX 12 V, 3 × 6 tűs ATX 12 V kiegészítő táp, 2 × CPU ventilátor csatlakozó, 4 × rendszer ventilátor csatlakozó, 1 × USB 3.2 Gen1 x2 előlapi header, 1 × M.2 foglalat, 2 × SlimSAS 8i, 1 × SlimSAS 4i, 1 × előlapi panel csatlakozó, 1 × backplane csatlakozó, 1 × PMBus, 1 × IPMB, 1 × TPM header (SPI interfésszel). A TPM header opcionális TPM 2.0 modullal (CTM012) egészíthető ki, amely a biztonság-kritikus szervereknél kulcsfontosságú.

Hátsó I/O: 2 × USB 3.2 Gen1 (Type-A), 1 × VGA port (ASPEED AST2600 alapján), 1 × soros port, 2 × RJ45 (10GbE), 1 × RJ45 MLAN, valamint ID gomb LED-del a gyors fizikai azonosításhoz rackszekrényben.

Üzemi feltételek és megbízhatóság

A tervezés során az adatközponti környezetek szigorú követelményeit vették figyelembe: üzemi hőmérséklet 10–40 °C, üzemi páratartalom 8–80% (nem kondenzáló), tárolási hőmérséklet -40–60 °C, tárolási páratartalom 20–95% (nem kondenzáló). Ezek az értékek biztosítják, hogy a platform zárt rackszekrényben, folyamatos nagy terhelés mellett is stabilan üzemeljen megfelelő légáramlás mellett.

Csomagolt tartalom és cikkszámok

Dobozos (Retail) kiszerelés tartalma: 1 × MZ73-LM1 alaplap, 1 × I/O pajzs, 1 × gyors üzembe helyezési útmutató, 1 × SlimSAS 4i – 4 × SATA kábel (600 mm). Egyedi doboz mérete: 409 × 355 × 78 mm; gyűjtőkarton: 729 × 415 × 432 mm, 10 db egyedi dobozzal.

Bulk kiszerelés: 10 × MZ73-LM1 alaplap, 10 × I/O pajzs; karton méret: 600 × 473 × 517 mm. Retail cikkszám: 9MZ73LM1MR-000-3*, Bulk cikkszám: 9MZ73LM1NR-000-3*. Külön rendelhető kiegészítők: I/O pajzs (12AIO-MZ73L0-00R), SlimSAS 4i – 4 × SATA (600 mm) kábel (25CFM-600800-A4R), CPU hűtő (25ST0-0Z6022-C1R).

Gigabyte szervermegoldások – háttér és érdekességek

A Gigabyte a professzionális szerver- és adatközponti piacon is jelentős szereplő, külön dedikált szerverüzletággal (GIGABYTE Server), amely szoros együttműködésben fejleszt az AMD-vel és az Intellel. Az EPYC platformra épülő megoldásaiknál kiemelt fókusz a nagy sűrűségű, energiahatékony és könnyen menedzselhető rendszerek megalkotása, amelyeket világszerte alkalmaznak AI/ML, kutatás-fejlesztés, felhőszolgáltatás és telekommunikációs infrastruktúrákban.

Érdekesség, hogy az AMD EPYC SP5 platform 12 memóriacsatornás architektúrájával az egyik legnagyobb memória-sávszélességet kínálja a piacon, különösen nagy memóriasűrűségű konfigurációk esetén. Ez jól illeszkedik a modern adatbázisok, analitikai motorok és konténerizált mikroszolgáltatások igényeihez, amelyek gyakran inkább memória- és I/O-sávszélességben, mintsem puszta CPU-magokban limitáltak.

A SlimSAS csatlakozók elterjedése – amelyeket az ilyen szerverlapok is alkalmaznak – annak köszönhető, hogy egyetlen kompakt csatlakozón keresztül képesek több PCIe vagy SATA sávot biztosítani, jelentősen csökkentve a kábelek számát, javítva a légáramlást és egyszerűsítve a kábelezést. Ez különösen nagy NVMe- és SATA-tárolókapacitással rendelkező 1U–2U szervereknél kulcsfontosságú, ahol minden milliméter számít a hűtés és a légáram optimalizálása szempontjából.

Az AST2600 BMC jelenleg iparági szabvány megoldás a távoli szervermenedzsmentben: HTML5 alapú KVM-et biztosít böngészőből, külön kliensprogram nélkül, és olyan funkciókkal rendelkezik, mint a virtuális média (ISO-k csatolása távolról), részletes szenzor­figyelés, illetve eseménynaplózás. Ezek révén a rendszerek üzemeltetése akár teljesen távoli adatközpontokban is hatékonyan, helyszíni beavatkozás nélkül oldható meg.

Összességében ez a szerver alaplap ideális választás azoknak, akik modern AMD EPYC SP5 platformon szeretnének skálázható, nagy sávszélességű és megbízható infrastruktúrát építeni virtualizációs klaszterhez, konténeres környezethez, adatbázis-szerverhez vagy vállalati tárolórendszerhez.
