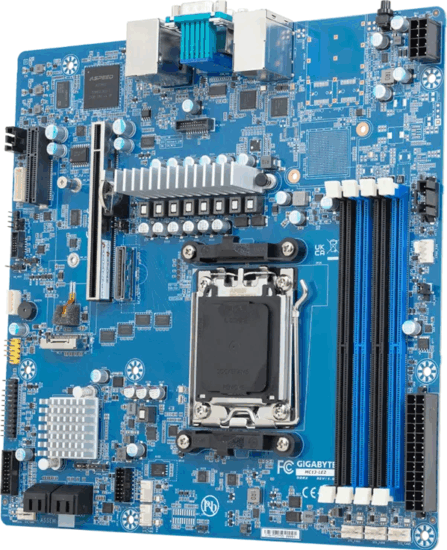

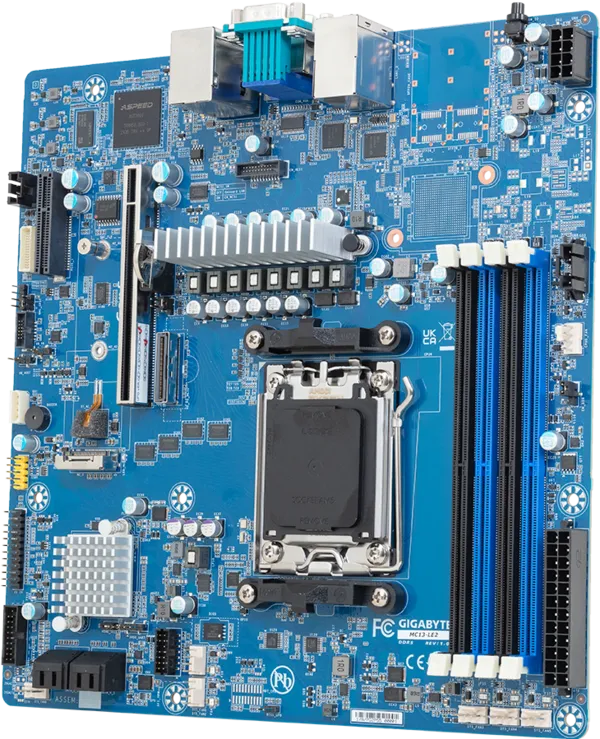

Gigabyte MC13-LE2 DDR5 AMD AM5 mATX Alaplap

Professzionális alap egy kompakt, mégis nagy teljesítményű munkaállomáshoz

A Gigabyte vállalati kategóriás microATX alaplapja kifejezetten azoknak készült, akik kis méretben szeretnének szerver- vagy munkaállomás szintű stabilitást, távmenedzsmentet és PCIe Gen5 teljesítményt. Ideális irodai szerverekhez, virtualizációhoz, fejlesztői/teszt gépekhez, kisvállalati NAS-hoz vagy nagy terhelésű tartalomkészítő munkaállomások alapjául.

Főbb előnyök

• 🔌 AM5 foglalat, széles CPU-támogatás: EPYC™ 4004/4005 szerverprocesszorok és Ryzen™ 7000/9000 asztali CPU-k egyaránt használhatók, akár 170 W TDP-ig
• ⚙️ AMD B650E chipset: modern platform PCIe Gen5 támogatással, DDR5 memóriával
• 🧠 DDR5 ECC/Non-ECC támogatás: akár 4 DIMM modul, kétcsatornás memória, ECC-vel is, ami növeli a rendszer megbízhatóságát
• 🌐 2× Intel® I210-AT 1 GbE + dedikált management LAN: stabil hálózat, NCSI és out-of-band menedzsment lehetőségekkel
• 🔒 Beépített BMC (ASPEED AST2600): IPMI-szerű, böngészős Gigabyte Management Console, HTML5 KVM, távfelügyelet és távkarbantartás
• ⚡ PCIe Gen5 x16 & Gen5 M.2 / MCIO: nagy sávszélességű VGA, gyors NVMe SSD-k vagy U.2/U.3 háttértárak csatlakoztatásához
• 🧊 6 ventilátor csatlakozó: finoman szabályozható légáramlás, optimalizált hűtés nagy TDP-s CPU-hoz is
• 🖥️ Integrált ASPEED grafika (VGA): szerver jellegű használathoz külön VGA nélkül is kezelhető a rendszer

Komoly processzorteljesítmény kompakt méretben

Az AM5 foglalat és az AMD B650E chipkészlet kombinációja lehetővé teszi, hogy ugyanarra a platformra építsünk szerver jellegű rendszert EPYC™ 4004/4005 processzorral, vagy nagy teljesítményű munkaállomást Ryzen™ 7000/9000 sorozattal. Egyprocesszoros kialakításban akár 170 W TDP-ig választható CPU, erős többmagos teljesítménnyel és modern architektúrával.

CPU támogatás: AMD EPYC™ 4005, EPYC™ 4004, Ryzen™ 9000 és Ryzen™ 7000 sorozat – ez különösen rugalmassá teszi a konfiguráció tervezését, a szerver- és desktop-változatok közötti választáskor.

Memória – DDR5, ECC opcióval a megbízhatóságért

A négy DDR5 DIMM foglalat ECC és Non-ECC UDIMM modulokat is fogad, kétcsatornás üzemmódban. A támogatott effektív órajelek CPU-tól és csatornaterheléstől függően:

EPYC™ 4005 / Ryzen™ 9000: akár 5600 MT/s (1DPC), 3600 MT/s (2DPC)
EPYC™ 4004 / Ryzen™ 7000: akár 5200 MT/s (1DPC), 3600 MT/s (2DPC)

Az ECC támogatás kifejezetten ajánlott üzleti, szerver vagy kritikus alkalmazások esetén, mivel csökkenti a memóriahibákból eredő rendszerösszeomlások kockázatát.

Tárolás és bővíthetőség – Gen5 sebesség, rugalmas csatlakozók

Az alaplap fejlett tárolócsatolókkal érkezik, amelyek a legújabb PCIe Gen5 technológiát is kihasználják:

• MCIO 8i: 1× MCIO 8i csatlakozó, CPU-hoz kötött, 2× Gen5 NVMe meghajtóhoz (megosztva a PCIe x16 Slot_3-mal)
• M.2 foglalat: 1× M.2 (2242/2280), PCIe Gen5 x4, közvetlenül a CPU-tól – ideális ultra-gyors rendszermeghajtónak
• SATA: 4× SATA 7-pin csatlakozó az FCH-tól, hagyományos 2,5"/3,5" HDD/SSD-k számára
• RAID: RAID 0/1/10 támogatás SATA meghajtókon

A PCIe Gen5 x16 bővítőhely (Slot_3) és a Gen5 MCIO megoldás lehetővé teszi, hogy prioritást adjunk akár nagy teljesítményű GPU-nak, akár több NVMe SSD-nek – a feladattól függően (a sávok megosztását érdemes tervezéskor figyelembe venni).

PCIe bővítőhelyek

• Slot_3: PCIe x16 (Gen5 x16), CPU-tól, megosztva az MCIO 8i csatlakozóval
• Slot_1: PCIe x4 (Gen4 x4), az FCH-tól

Ezzel microATX formátumban is elérhető a csúcskategóriás VGA vagy nagy sávszélességű hálózati/RAID kártya és egy további Gen4 bővítőkártya csatlakoztatása.

Hálózat – két Intel LAN és külön menedzsment port

Az alaplap komoly hálózati igényekre készült:

• 2× 1 Gb/s LAN (Intel® I210-AT): vállalati szintű vezérlők, NCSI támogatással, megbízható kapcsolat szerver reboot vagy OS-csere esetén is
• 1× 10/100/1000 Mbps Management LAN: dedikált menedzsment port a BMC-hez, out-of-band eléréshez

A többportos kialakítás alkalmas például elválasztott belső/külső hálózatra, redundanciára vagy link aggregationre (a hálózati környezet függvényében).

Professzionális távmenedzsment – ASPEED® AST2600 BMC

A beépített ASPEED® AST2600 Baseboard Management Controller a Gigabyte Management Console webes felületén keresztül érhető el. Néhány fontos funkció:

• HTML5 KVM: teljes távoli hozzáférés a kijelzőhöz, billentyűzethez, egérhez
• Szenzorfigyelés és -naplózás: feszültség, fordulatszám, hőmérséklet, CPU státusz, történeti adatokkal
• FRU információ, hardverleltár, SEL log: részletes hardver- és eseményadatok
• Ventilátor profilok: hűtés beállítása teljesítmény vagy halk működés szerint
• Teljesítményfelvétel és power capping: energiafelhasználás figyelése és korlátozása
• Távoli BIOS/BMC/CPLD frissítés: fizikai jelenlét nélkül frissíthető a firmware
• Hitelesítés és integráció: LDAP / AD / RADIUS támogatás, SSL, SMTP beállítások, felhasználó- és jogosultságkezelés

Ezekkel az eszközökkel az alaplap kiválóan illeszkedik adatközponti vagy disztribuált irodai környezetekbe, ahol központi felügyeletre van szükség.

I/O csatlakozók és belső fejlécek

Belső csatlakozók: 1× 24-pin ATX tápcsatlakozó, 1× 8-pin ATX 12V CPU tápcsatlakozó, 1× CPU fan header, 5× system fan header, 1× USB 3.2 Gen1 x2 header, 1× USB 2.0 x2 header, 1× M.2 slot, 1× MCIO 8i connector, 4× SATA 7-pin, 1× front panel header, 1× backplane board header, 1× PMBUS connector, 1× IPMB connector, 1× TPM header

Hátlapi csatlakozók: 2× USB 3.2 Gen1 (Type-A), 1× VGA port, 1× soros port, 2× RJ45 LAN, 1× MLAN port, 1× ID gomb LED-del

Az IPMB, PMBUS és backplane csatlakozók lehetővé teszik, hogy a lapot komplex, rackes vagy tárolóvezérelt rendszerekbe integráljuk.

Biztonság és TPM

Az alaplapon 1× TPM header (SPI interfésszel) található, amelyhez opcionális TPM 2.0 modul (CTM010) csatlakoztatható. Ez különösen fontos lehet titkosítás, kulcskezelés vagy vállalati biztonsági előírások betartása esetén.

Kompatibilitás és üzemi körülmények

OS támogatás EPYC 4004/4005: Ubuntu 22.04, Ubuntu 24.04, Windows Server 2022, Windows Server 2025
OS támogatás Ryzen 9000/7000: Windows 10 21H2, Windows 11

Üzemi hőmérséklet: 10–40 °C, 8–80% (nem kondenzálódó páratartalom)
Nem üzemi: -40–60 °C, 20–95% (nem kondenzálódó)

Ezek az értékek mutatják, hogy a termék irodai és szerverhelyiségi környezetre optimalizált, de logisztika és tárolás szempontjából is jól tűri a szélsőségesebb körülményeket.

Kompakt microATX formátum, igényes csomagolás

Méretek: 244 × 244 mm (microATX form factor)
Doboz tartalma (retail): 1× alaplap, 1× I/O shield, 1× gyors üzembehelyezési útmutató, 4× SATA kábel (500 mm)
Kapcsolódó cikkszámok: Retail: 9MC13LE2MR-000-1*, Bulk: 9MC13LE2NR-000-1*, I/O shield: 12AIO-MC13LE-20R, SATA kábel (2 db/csomag): 12CF1-2SAT1B-01R

Hűtés és energiaellátás – nagy TDP-re felkészítve

Az alaplapon található 1 CPU és 5 rendszer-ventilátor csatlakozó segítségével jól szabályozható, zónákra bontott légáramlás alakítható ki házban vagy rack-ben. A 24-pin ATX és 8-pin ATX 12V tápcsatlakozók stabil tápellátást biztosítanak még nagy fogyasztású, 170 W TDP-s processzor esetén is. Erősebb processzorokhoz különösen ajánlott a folyadékhűtés, miközben a ház megfelelő szellőzésére is figyelni kell, hogy elkerülhető legyen a hőfelhalmozódás.

Érdekességek, tippek, további tudnivalók

• ECC használat: Ha az alaplapot szerverként, virtualizációs hostként vagy kritikus üzleti rendszerként használja, érdemes ECC memóriát választani, mivel az drasztikusan csökkentheti a rejtett memóriahibákból adódó adatvesztést vagy váratlan újraindulásokat.

• PCIe Gen5 előnyök: A Gen5 x16 foglalat és a Gen5 M.2/MCIO csatlakozók nemcsak a mai, hanem a következő generációs VGA-k és NVMe SSD-k számára is bőséges sávszélességet biztosítanak, így az alaplap hosszú távon is versenyképes marad.

• MCIO csatlakozó: Az MCIO 8i interfész lehetővé teszi professzionális NVMe backplane-ek vagy speciális kábelek használatát; Gen5 sebességhez kiemelten fontos a minősített, megfelelő jelminőségű kábel – erre a gyártó is külön felhívja a figyelmet.

• BMC és HTML5 KVM: A beépített AST2600 BMC egyik legnagyobb előnye, hogy operációs rendszertől függetlenül hozzáférhető a gép: telepítés, hibaelhárítás vagy BIOS-beállítás távolról is elvégezhető, mintha fizikailag a gép előtt ülne.

• MicroATX szerverek: A microATX forma különösen vonzó lehet például irodai szerverekhez, mini adatközpontokhoz vagy edge computing feladatokra, ahol fontos a helytakarékosság, de nem szeretnénk kompromisszumot kötni a bővíthetőség és a menedzselhetőség terén.

• Gigabyte szervermegoldások: A Gigabyte nem csak fogyasztói alaplapjairól ismert, hanem erős jelenlétet épített ki adatközponti és szerver szegmensben is. Ennek a háttérnek az eredménye ez a lap is: olyan funkciókat kínál (BMC, IPMB, PMBUS, advanced power capping), amelyeket jellemzően nagyobb, rack-szerver platformokon láthatunk.

• Hőmenedzsment tervezése: Erős, 170 W körüli processzor, Gen5 NVMe SSD-k és nagy teljesítményű VGA együttes használatakor kiemelten fontos jól átgondolt házválasztás, légcsatornák kialakítása és a ventilátorprofilok finomhangolása, amit az integrált szenzorfelügyelet és ventilátorprofilok jelentősen megkönnyítenek.
