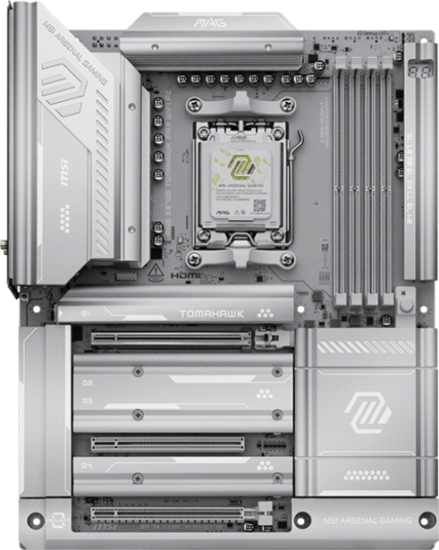

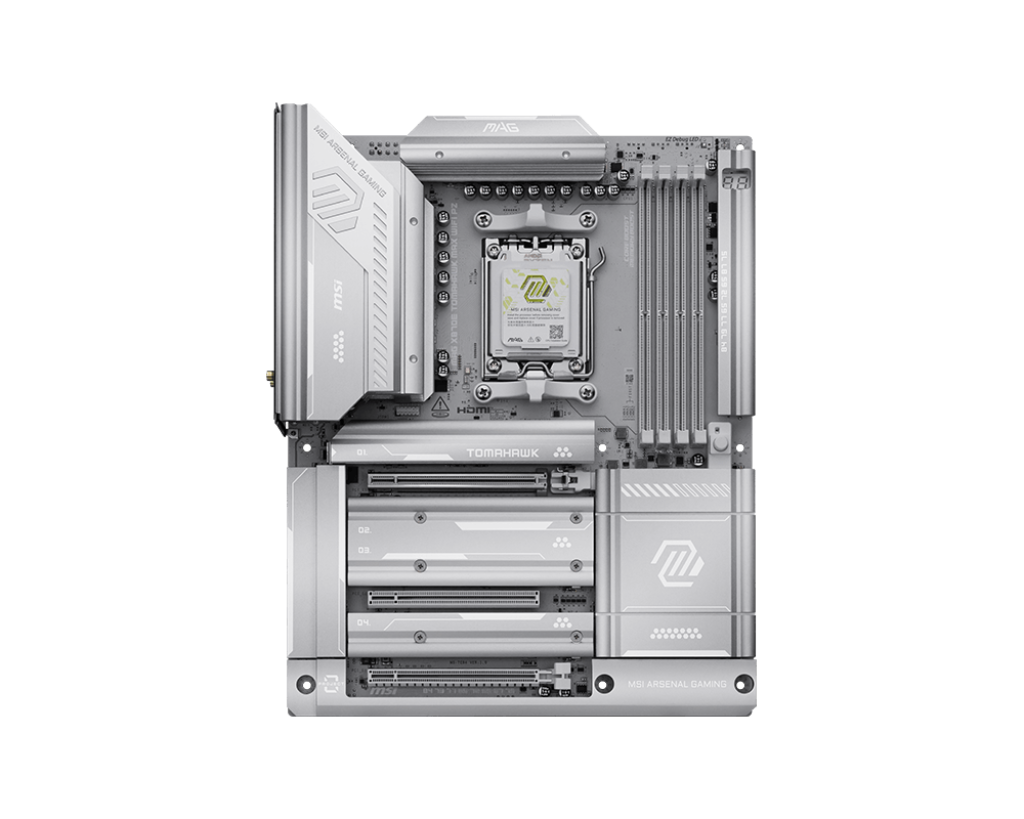

MSI MAG X870E TOMAHAWK MAX WIFI PZ DDR5 AMD AM5 ATX alaplap

Prémium alap gaming és tartalomgyártó gépekhez

Ezzel a felsőkategóriás AMD X870E lapkakészletre épülő, Wi-Fi 7-tel szerelt ATX alaplappal hosszú évekre jövőbiztos, nagy teljesítményű gamer vagy kreatív munkaállomás építhető. A PCIe 5.0 videokártya és M.2 SSD támogatás, a DDR5 memória tuning, a 40 Gbps USB Type‑C és a 5G LAN egyaránt a kompromisszummentes rendszerre vágyó felhasználókat célozza.

Főbb előnyök

• Jövőbiztos AM5 platform – AMD Ryzen 9000 / 8000 / 7000 sorozatú asztali processzorok támogatása
• Nagy sebességű DDR5 memória – akár 256 GB, 8400+ MT/s (OC) támogatással és AMD EXPO™ profillal
• PCIe 5.0 csúcsteljesítmény – PCIe 5.0 x16 VGA foglalat és két PCIe 5.0 x4 M.2 SSD hely
• Villámgyors adattárolás – összesen 4× M.2 (2× PCIe 5.0 x4, 2× PCIe 4.0 x4) + 4× SATA 6G
• Wi‑Fi 7 & 5G LAN – 5,8 Gbps-ig vezeték nélküli hálózat és Realtek 8126 5G vezetékes kapcsolat
• 40 Gbps USB Type‑C – két USB4®/USB 40 Gbps C port DisplayPort 1.4 videó kimenettel
• Fejlett hangzás – Realtek ALC4080, 7.1 csatornás, 32 bit / 384 kHz, optikai S/PDIF kimenettel
• Profi diagnosztika – EZ Debug LED, digitális hibakijelző és memória detektáló LED
• Gazdag hűtés & RGB vezérlés – 1 CPU + 1 pumpa + 6 rendszer ventilátor, ARGB és RGB csatlakozók

Processzor és chipset

• Foglalat: AMD AM5
• Chipset: AMD X870E
• CPU támogatás: AMD Ryzen™ 9000 / 8000 / 7000 asztali processzor család
• PCIe elosztás CPU szerint: PCIe 5.0 x16 VGA foglalat és PCIe 5.0 x4 M.2 slotok kihasználása a legújabb Ryzen generációkhoz optimalizálva

Memória-támogatás (DDR5)

• Foglalatok: 4× DDR5 UDIMM (kétcsatornás mód)
• Maximális kapacitás: 256 GB
• Támogatott sebességek: DDR5 8400–5600 MT/s (OC), 5600–4800 MT/s (JEDEC)
• Ryzen 9000 sorozat maximális tuning frekvenciák: 1DPC 1R: 8400+ MT/s; 1DPC 2R: 6400+ MT/s; 2DPC 1R: 6400+ MT/s; 2DPC 2R: 6400+ MT/s
• Támogatás: AMD EXPO™, memória tuning, dual-channel mód, nem ECC, unbuffered DDR5, CUDIMM (Clock Driver bypass módban*)

* A CUDIMM támogatás és az induló frekvencia CPU-sorozattól függ, egyes CPU-k kezdetben BIOS frissítést igényelhetnek a teljes kompatibilitáshoz.

Megjelenítés és grafika

• HDMI™: 1× HDMI 2.1 FRL, max. 8K@60 Hz (integrált GPU-s CPU szükséges)
• USB4® Type‑C DisplayPort: 2× Type‑C, DisplayPort 1.4 HBR3 támogatással, max. 4K@120 Hz
• Megjegyzés: a grafikus kimenetek és specifikációk az adott Ryzen processzor integrált grafikus egységétől függenek

Bővítőhelyek

• 3× PCIe x16 foglalat:
– PCI_E1: PCIe 5.0 x16 (CPU-tól, Ryzen 9000/7000), PCIe 4.0 x8 (Ryzen 8700/8600/8400), PCIe 4.0 x4 (Ryzen 8500/8300)
– PCI_E2: PCIe 3.0 x1 (chipsettől)
– PCI_E3: PCIe 4.0 x4 (chipsettől)
Ideális csúcskategóriás videokártyákhoz, rögzítőkártyákhoz, hálózati és egyéb bővítők számára.

Hangrendszer

• Audio codec: Realtek® ALC4080
• Csatornák: 7.1‑csatornás USB High Performance Audio
• Mintavételezés: akár 32‑bit / 384 kHz (első panel kimenet)
• Kimenetek: analóg audio csatlakozók, optikai S/PDIF kimenet
Kiváló alapot nyújt gaminghez, filmnézéshez és tartalomkészítéshez, külső DAC nélkül is magas minőségben.

Tárhely és RAID

M.2 foglalatok (összesen 4×):
• M.2_1 (CPU): PCIe 5.0 x4, 22110/2280 – Ryzen 9000/7000 esetén PCIe 5.0 x4, Ryzen 8000 esetén PCIe 4.0 x4
• M.2_2 (CPU): PCIe 5.0 x4, 2280/2260 – Ryzen 9000/7000 esetén PCIe 5.0 x4, Ryzen 8700/8600/8400 esetén PCIe 4.0 x4
* Ryzen 8500/8300 processzor használatakor az M.2_2 foglalat inaktív.
** A hátlapi USB 40 Gbps Type‑C portok és az M.2_2 megosztják a PCIe 5.0 x4 sávszélességet: egyidejű használatnál mindkettő PCIe 5.0 x2 módban működik, BIOS-ból váltható preferencia mellett.
• M.2_3 (chipset): PCIe 4.0 x4, 2280/2260
• M.2_4 (chipset): PCIe 4.0 x4, 2280/2260

SATA: 4× SATA 6G csatlakozó klasszikus HDD-khez és 2,5” SSD-khez

RAID támogatás: SATA eszközök: RAID 0/1/10; M.2 NVMe: RAID 0/1/5/10
* RAID 5 csak Ryzen 9000 sorozatú CPU-val támogatott.
* NVMe RAID 10 Ryzen 9000/7000 sorozatú processzorokkal érhető el.

USB csatlakozók

Hátlapi portok: 4× USB 2.0, 3× USB 5 Gbps Type‑A, 2× USB 10 Gbps Type‑A, 1× USB 10 Gbps Type‑C, 2× USB 40 Gbps Type‑C (USB4® / DisplayPort 1.4)
Belső (előlapi) csatlakozók: 4× USB 2.0, 4× USB 5 Gbps Type‑A, 1× USB 20 Gbps Type‑C
Így egyszerre nagy számú periféria, gyors külső SSD és VR/streaming eszköz is gond nélkül csatlakoztatható.

Hálózat: kábel és vezeték nélkül

Vezetékes LAN: Realtek® 8126 5G LAN – akár 5 Gbps sebességgel, visszafelé kompatibilis (2.5G/1G/100M)
Vezeték nélküli kapcsolat (Wi‑Fi 7):
• Előre beépített M.2 (Key‑E) modul
• Wi‑Fi 7 (802.11 a/b/g/n/ac/ax/be), MU‑MIMO TX/RX
• 2.4 / 5 / 6 GHz (320 MHz csatornaszélesség), akár 5,8 Gbps adatátvitel*
• Bluetooth® 5.4**, MLO, 4KQAM

* A 6 GHz sáv támogatása országonként szabályozásfüggő, a Wi‑Fi 7 és Bluetooth 5.4 teljes funkcionalitása Windows 11 24H2 verziótól érhető el.
** A Bluetooth verzió a Wi‑Fi chipset gyártói frissítéseitől függhet.

Belső csatlakozók és hűtés

Főtáp és CPU tápok: 1× 24‑pines ATX_PWR, 2× CPU_PWR, 1× PCIe táp (8‑pin PCIE_PWR)
Ventilátor- és pumpa csatlakozók: 1× CPU Fan, 1× Combo Fan (Pump/Sys), 6× System Fan – ideális összetett lég- vagy vízhűtéshez
Egyéb belső csatlakozók: 1× EZ Conn (JAF_2), 2× Front Panel (JFP), 1× Chassis Intrusion (JCI), 1× Front Audio (JAUD), 3× ARGB V2 (JARGB_V2), 1× RGB (JRGB), 1× TPM header (TPM 2.0 támogatás), 2× Direct OC Jumper (JBCLK)

LED és diagnosztikai funkciók

• 4× EZ Debug LED – gyors hibakeresés CPU, VGA, RAM, boot eszköz területeken
• 1× EZ Digit Debug LED – kétszámjegyű hibakód kijelző a részletes diagnosztikához
• 1× EZ Memory Detection LED – külön memóriahibára figyelmeztet
• Flash BIOS Button – processzor és memória nélkül is frissíthető BIOS
Ezekkel a funkciókkal a tuning és a hibakeresés jóval egyszerűbb még első gépépítők számára is.

Hátlapi I/O panel

• Clear CMOS gomb
• Flash BIOS gomb
• HDMI™ kimenet
• USB portok: USB 2.0, USB 5 Gbps Type‑A, USB 10 Gbps Type‑A, USB 10 Gbps Type‑C, USB 40 Gbps Type‑C
• 5G LAN csatlakozó
• Wi‑Fi / Bluetooth antenna csatlakozók
• Audio csatlakozók + optikai S/PDIF kimenet

Formátum és kompatibilitás

• Formátum: ATX
• Méret: 243,84 × 304,8 mm
• Operációs rendszer: Windows® 11 64‑bit támogatás

MSI – gamer fókusz, katonai minőségű megbízhatóság

Az MSI a világ egyik legismertebb gamer márkája, amely évtizedek óta tervez alaplapokat, videokártyákat és gaming notebookokat. MAG sorozatú termékei (MSI Arsenal Gaming) különösen a megbízhatóságot és a katonai szintű stabilitást helyezik előtérbe. A gyártó nagy hangsúlyt fektet a hűtésre, az áramellátás stabilitására és a felhasználóbarát BIOS‑ra: a Click BIOS felületen egyszerűen hangolható a teljesítmény, a ventilátorok görbéje és a memória tuning is.

Hasznos tudnivalók és tippek ehhez az alaplap kategóriához

• AM5 platform: hosszú távra tervezett foglalat, amely több Ryzen generációt támogat, így később CPU‑csere is elegendő lehet nagyobb teljesítményhez.
• DDR5 memória választás: játékokhoz jellemzően 6000–6400 MT/s EXPO kitek adják az ideális ár/teljesítmény arányt, a 8400 MT/s feletti modulok inkább extrém tuningra fókuszálnak.
• PCIe 5.0 SSD-k: a legújabb NVMe meghajtók akár 12–14 GB/s szekvenciális olvasási sebességet is elérhetnek, ami különösen nagy méretű projektek (4K/8K videó, RAW fotók) kezelésénél előnyös.
• Wi‑Fi 7 előnye: a 320 MHz-es sávszélesség és az MLO technológia jelentősen csökkenti a késleltetést, ami felhőalapú játékhoz, VR‑hoz és nagy fájlok hálózati átviteléhez ideális.
• 5G LAN & NAS: otthoni NAS vagy gyors fájlszerver használata esetén a 2.5G/5G ethernet hatalmas előrelépést kínál a hagyományos gigabithez képest, főleg több kliens egyidejű kiszolgálásakor.
• Alaplapi diagnosztika: az EZ Debug LED és a hibakód kijelző nagyon felgyorsítja a gép első összeszerelését – azonnal látható, hogy memória, VGA vagy CPU területen van‑e probléma.
• RGB rendszer tervezése: az ARGB (3 tűs) csatlakozók címezhető LED-eket kezelnek, ahol minden LED külön színű lehet, míg az RGB (4 tűs) csatorna azonos színt ad egy teljes szalagon vagy ventilátoron – érdemes a ház és a hűtés vásárlásakor ezt figyelembe venni.
• USB4 / 40 Gbps Type‑C: professzionális felhasználóknak (külső NVMe házak, dokkolóállomások, 4K monitorok) kiemelten hasznos, mivel egyetlen kábelen adat, kép és táp is megoldható.
