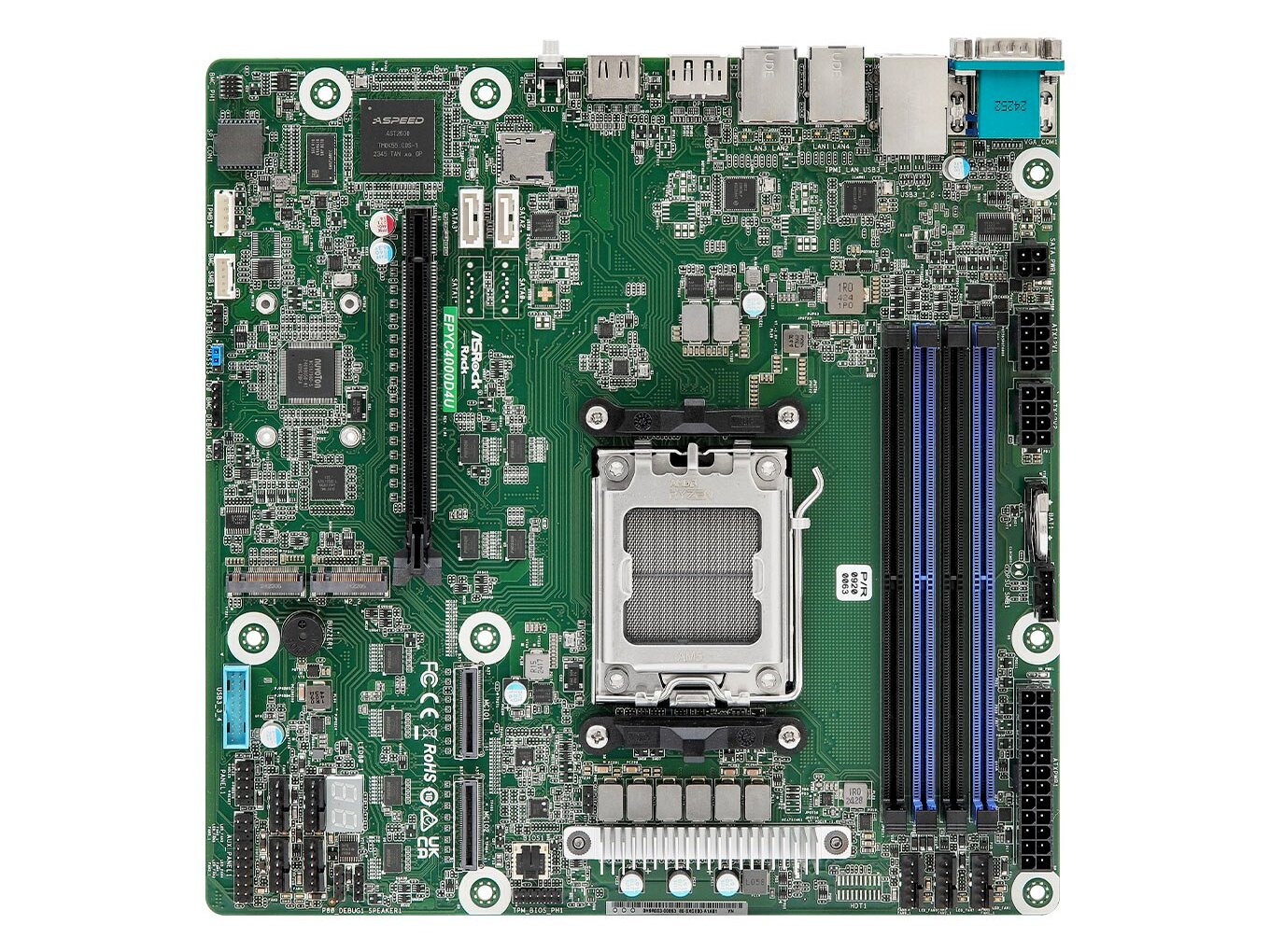

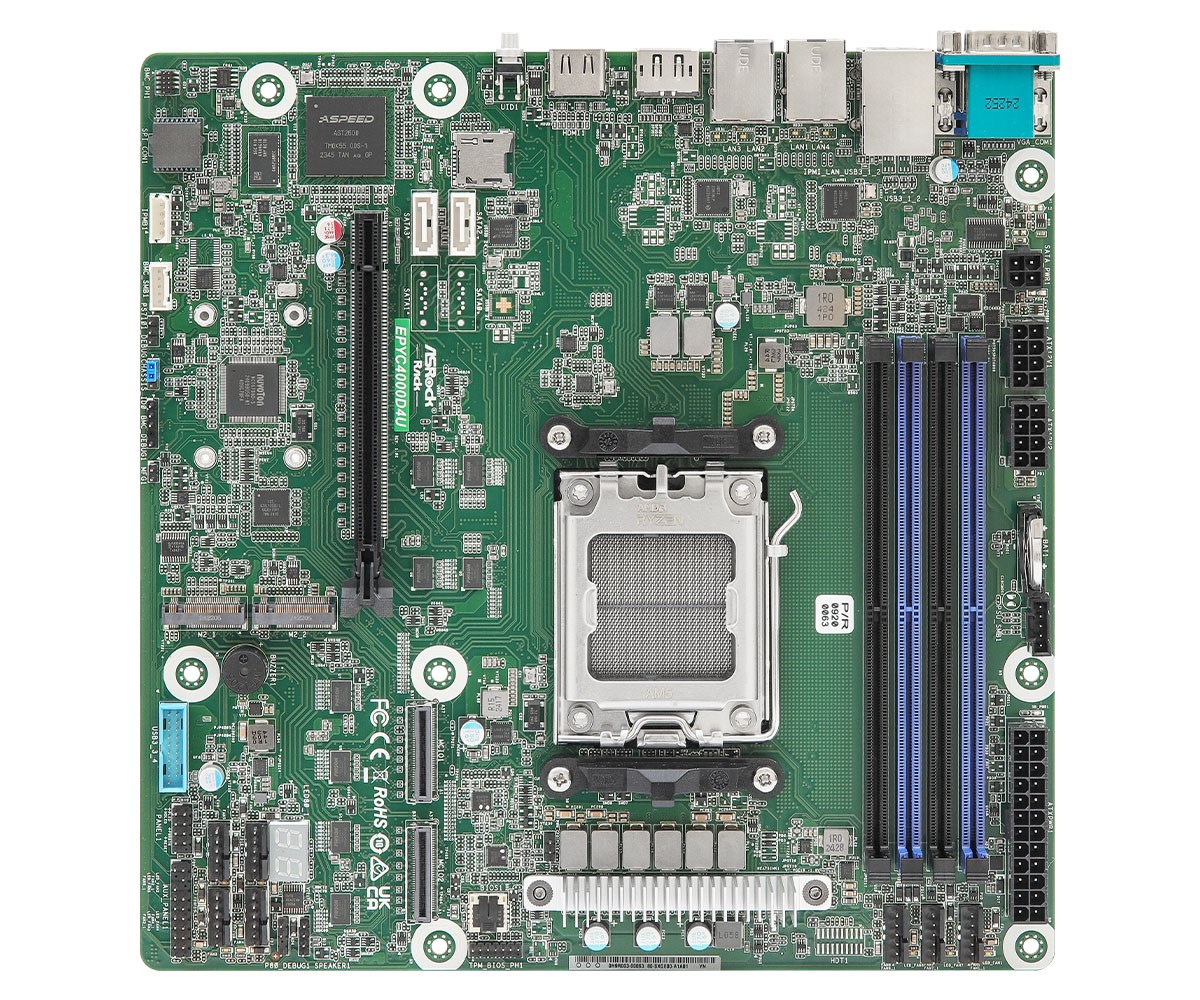

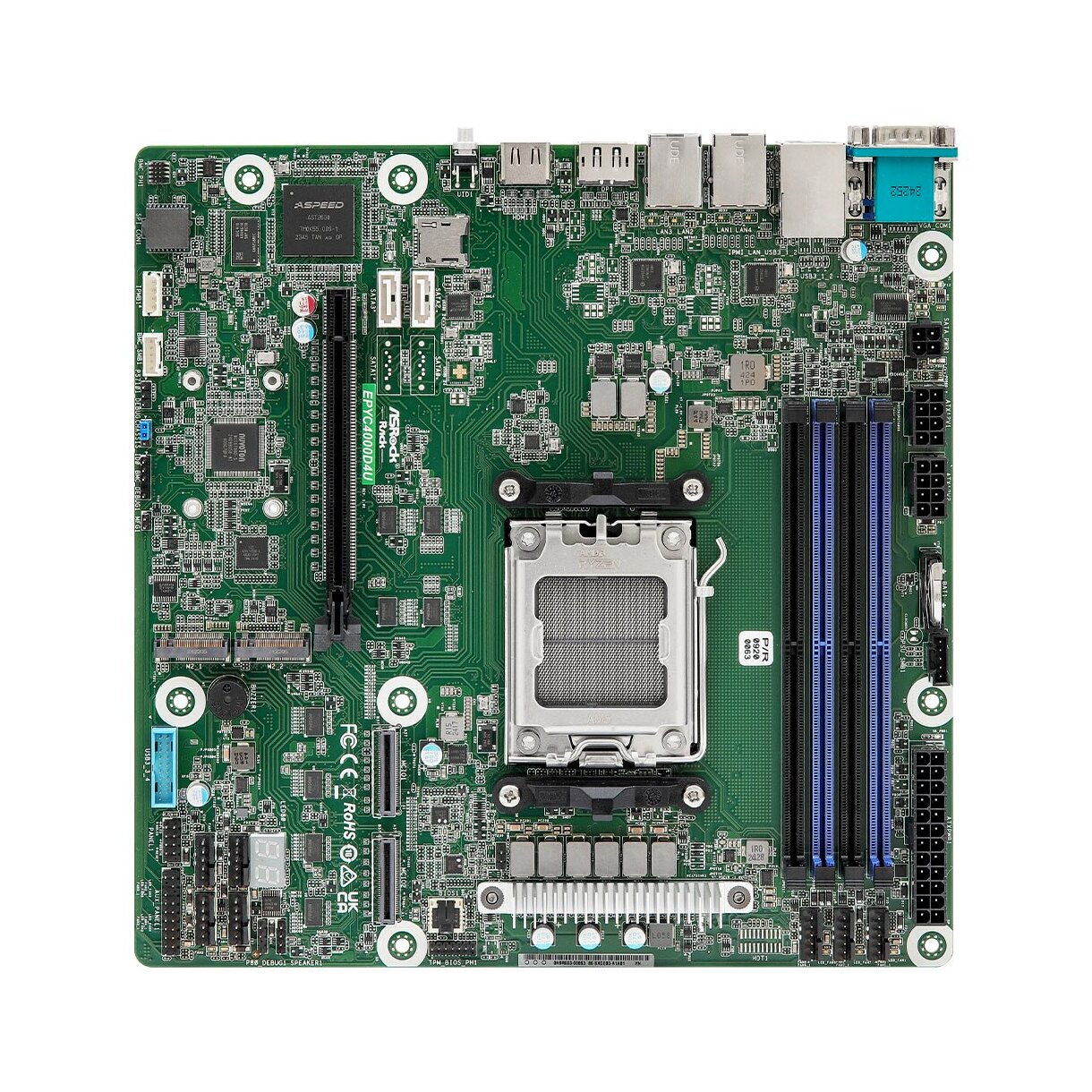

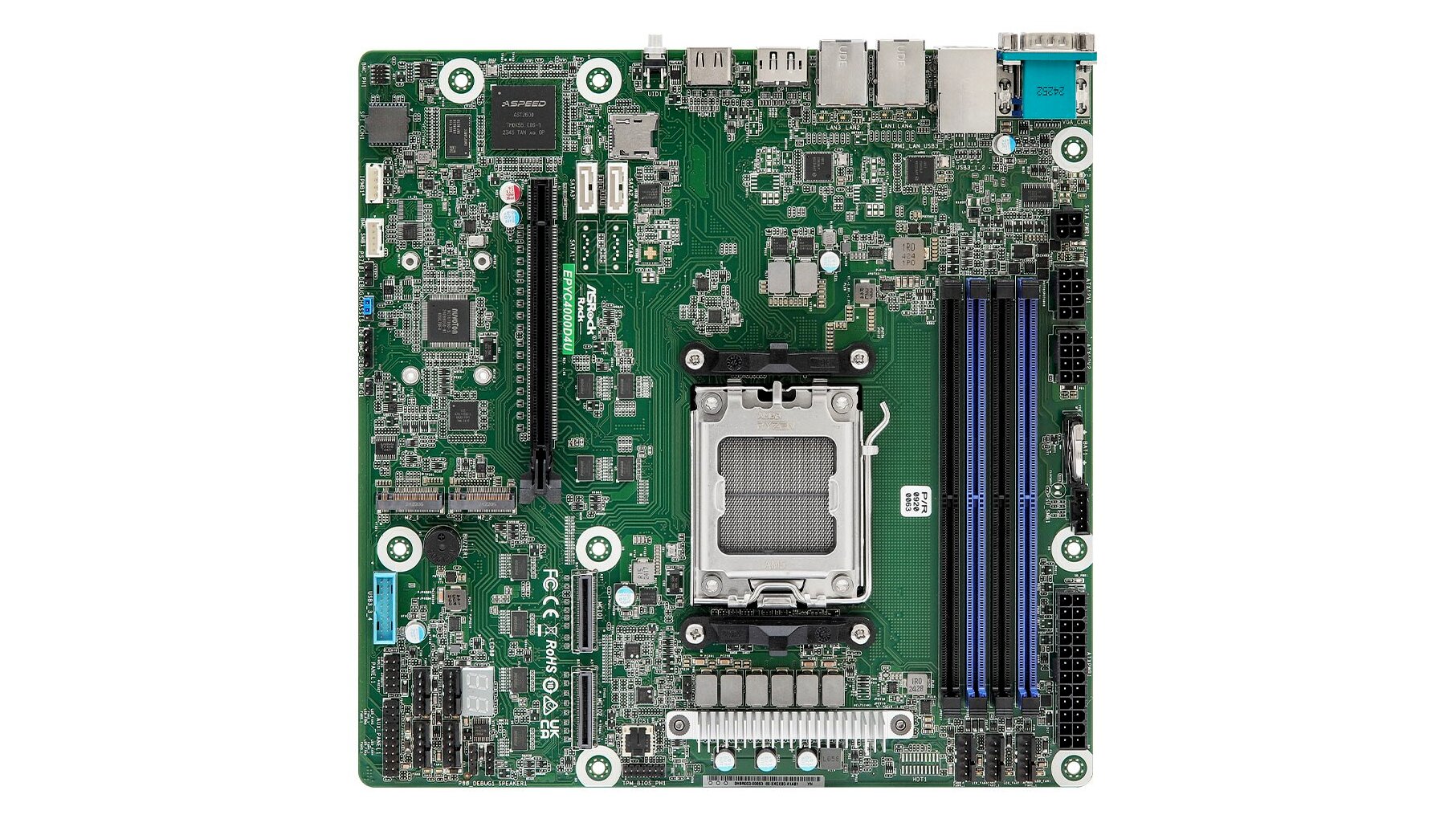

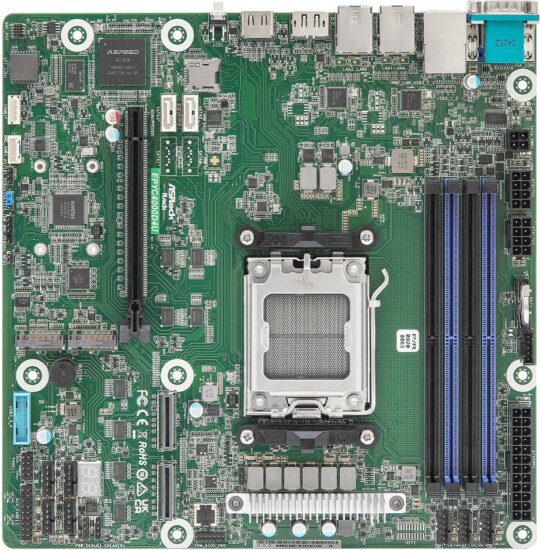

Asrock KNOLL3 X600 DDR5 AMD AM5 mATX Alaplap

Professzionális alap mikro-szerverekhez és nagy teljesítményű munkaállomásokhoz

Ez a micro-ATX formátumú, szerverekhez és professzionális rendszerekhez tervezett alaplap kiemelkedő stabilitást, távoli menedzsmentet és legújabb generációs AMD processzortámogatást kínál. Ideális választás kompakt rack-szerverekhez, virtualizációs hostokhoz, fejlesztői és tesztkörnyezetekhez, valamint kisvállalati NAS és appliance jellegű rendszerekhez.

Főbb előnyök

• Micro-ATX formátum (244 × 244 mm) – nagy teljesítmény kompakt házakban is
• AMD EPYC 4005/4004 és Ryzen 9000/8000/7000 támogatás – skálázható teljesítmény irodai szervertől a számításigényes feladatokig
• Akár 170 W TDP CPU-khoz tervezve – megfelelő hűtéssel kimaxolható processzorteljesítmény
• DDR5 ECC támogatás – szerverekhez elvárt adatbiztonság és stabilitás
• PCIe 5.0 és több M.2 foglalat – villámgyors NVMe SSD-k és nagy sávszélességű bővítőkártyák számára
• Integrált ASPEED AST2600 BMC IPMI 2.0-val – teljes értékű távoli menedzsment (iKVM, vMedia)
• Kettős Intel i210 1GbE + dedikált IPMI LAN – megbízható hálózati kapcsolat és külön menedzsmentcsatorna
• Kiterjedt felügyelet és diagnosztika – több hőmérséklet-szenzor, ventilátor-felügyelet, 80 debug port LED

Processzor- és lapkakészlet-támogatás

Az alaplap az AMD AM5 (LGA1718) foglalatra épül, AMD X600 chipsettel, kifejezetten modern szerver és professzionális környezetre optimalizálva.

CPU kompatibilitás: AMD EPYC 4005/4004 sorozat, AMD Ryzen 9000/8000/7000 sorozatú processzorok
Foglalat: 1 × Socket AM5 (LGA1718)
Maximális TDP: akár 170 W (megfelelő hűtés megléte esetén ajánlott)

A különböző Ryzen 8000 (Phoenix, Phoenix2) processzorokkal a PCIe és M.2 sávszélesség dinamikusan igazodik, így az alaplap rugalmasan hangolható teljesítményre vagy bővíthetőségre a választott CPU-tól függően.

Memória – gyors DDR5, szerverhez méltó megbízhatóság

DIMM foglalatok: 4 × DDR5 UDIMM (2DPC konfiguráció)
Típus: DDR5 288 tűs ECC / non-ECC UDIMM
Max. modulkapacitás: 48 GB / foglalat
Max. frekvencia: 5600 MHz (1DPC), 3600 MHz (2DPC)
Üzemi feszültség: 1,1 V

Az ECC támogatás lehetővé teszi kritikus szerveralkalmazásoknál az adatintegritás fenntartását, míg a DDR5 technológia nagyobb sávszélességet és energiahatékonyabb működést biztosít, mint a korábbi DDR4 megoldások.

PCIe és bővítési lehetőségek – PCIe 5.0 a jövő igényeire

Fő PCIe x16 foglalat:
• SLOT6: PCIe 5.0 x16 [CPU] – ideális nagy sávszélesség-igényű VGA, HBA vagy gyors hálózati kártyák számára
• Ryzen 8000 (Phoenix) esetén: PCIe 4.0 x8-ra korlátozódik
• Ryzen 8000 (Phoenix2) esetén: PCIe 4.0 x4-re korlátozódik

További PCIe csatlakozók (MCIO):
• MCIO1: PCIe 5.0 x8 (megosztásban SLOT6-tal)
– PCIe x16-os kártya a SLOT6-ban: MCIO1 letiltva
– PCIe x8-as kártya vagy üres SLOT6: MCIO1 teljes funkcionalitású
• MCIO2: 2 × PCIe 5.0 x4, megosztva a 2 M.2 foglalattal
– Ha mindkét M.2 foglalt: MCIO2 letiltva
– Ha 1 M.2 foglalt: MCIO2 PCIe x4 módban használható
• Ryzen 8000 (Phoenix) esetén: MCIO1 letiltva, MCIO2 csak 2 × PCIe 4.0 x4
• Ryzen 8000 (Phoenix2) esetén: MCIO1 letiltva, MCIO2 1 × PCIe 4.0 x4 + 1 × PCIe 4.0 x2

Villámgyors tárhely – PCIe 5.0 M.2 foglalatok

M.2 (M-key) foglalatok: 2 × PCIe 5.0 x4, 2280/2242 formátum támogatás [CPU-hoz kötve]
• Ryzen 8000 (Phoenix) esetén: mindkét M.2 csak PCIe 4.0 x4
• Ryzen 8000 (Phoenix2) esetén: M2_1 PCIe 4.0 x2, M2_2 PCIe 4.0 x4

Ezek a foglalatok ideálisak NVMe SSD-khez, amelyekkel gyakorlatilag azonnali rendszerindítás és rendkívül gyors adatkezelés érhető el adatbázisok, konténerhostok vagy virtualizációs környezetek számára.

Beépített hálózat – megbízható, elválasztott menedzsment

LAN vezérlők:
• 2 × Intel i210 alapú RJ45 (1 GbE) – bevált, szerverekben standard vezérlő, kiváló driver-támogatással
• 1 × dedikált IPMI LAN (Realtek RTL8211F) – kizárólag menedzsment célra

A két 1GbE port külön-külön vagy teaming/bonding konfigurációban is használható, míg a dedikált IPMI interfész elkülöníti a menedzsmentforgalmat a produkciós hálózattól, növelve a biztonságot és megbízhatóságot.

Professzionális szervermenedzsment – ASPEED AST2600 BMC

Beépített BMC: ASPEED AST2600
Funkciók: IPMI 2.0 kompatibilitás, integrált iKVM (távoli konzol), vMedia támogatás (távoli ISO / virtuális meghajtó csatolás)

A BMC lehetővé teszi, hogy a rendszert teljesen távolról felügyelje és vezérelje – még akkor is, ha az operációs rendszer nem érhető el, vagy a gép ki van kapcsolva. Ez kulcsfontosságú adatközponti, colocation és vállalati környezetekben, ahol a fizikai hozzáférés korlátozott vagy nehézkes.

Grafikus kimenetek – integrált kijelzés és APU-támogatás

Grafika:
• ASPEED AST2600: 1 × VGA (DB15) – megbízható alap kijelzés szervermenedzsmenthez
• AMD grafikus maggal rendelkező processzorok esetén: 1 × HDMI, 1 × DisplayPort

Így monitorozáshoz, konzolhoz vagy akár könnyed multimédiás/test display feladatokhoz többféle csatlakozási lehetőség áll rendelkezésre, különösen Ryzen APU-k használatakor.

Hátsó I/O panel – minden fontos csatlakozó kéznél

Hátsó csatlakozók:
• 1 × UID gomb LED visszajelzéssel – gyors azonosítás rackben
• 1 × VGA (DB15), 1 × HDMI, 1 × DisplayPort
• 1 × soros port (DB9, COM) – ipari és szerveres eszközökhöz
• 2 × USB 3.2 Gen1 Type-A
• 2 × RJ45 (1GbE, Intel i210), 1 × dedikált IPMI RJ45

Belső csatlakozások, rendszervezérlés

Tápcsatlakozók: 1 × 24 tűs ATX főtáp, 2 × 8 tűs ATX 12 V (12 V DC-in támogatással), 1 × 4 tűs HDD táp
Előlapi és státusz csatlakozók: 1 × Auxiliary panel (18 tűs: háznyitás, rendszerhiba LED, LAN aktivitás LED), 1 × rendszer panel (9 tűs: bekapcsoló, reset, rendszer táp LED, HDD aktivitás LED), 1 × hangszóró csatlakozó, 1 × beépített buzzer
Ventilátor csatlakozók: 7 × 6 tűs fan header – rugalmas ventilátorkezelés, különböző zónák hűtéséhez
További csatlakozók: 1 × TPM header (13 tűs, SPI), 1 × SMBus, 1 × PMBus, 1 × IPMB, 1 × Clear CMOS, 1 × SD kártya foglalat, 1 × 3 tűs 80 debug port header

LED-visszajelzések és felügyelet

LED indikátorok: 1 × Standby PWR LED (5VSB), 1 × 80 debug port LED, 7 × ventilátorhiba LED, 1 × BMC „heartbeat” LED
Ezek segítenek gyorsan felismerni a rendszerállapotot, hibákat és ventilátorproblémákat, ami karbantartáskor és hibaelhárításkor jelentős időmegtakarítást jelent.

BIOS és hardverfelügyelet

BIOS: AMI UEFI BIOS, 256 Mb (32 MB) SPI Flash ROM
Fő funkciók: Plug and Play, ACPI 6.4 kompatibilis ébresztési események, SMBIOS 3.5 támogatás

Hardvermonitorozás:
• Hőmérséklet: CPU, DRAM, alaplap (MB és kártyaoldal), M.2 slotok
• Ventilátor: fordulatszám-figyelés, többsebességes vezérlés, „CPU Quiet Fan” funkció, mely a házventilátor fordulatszámát a CPU hőmérséklete alapján szabályozza
• Feszültségek: VOLT_3VSB, VOLT_5VSB, VOLT_P0_VCORE, VOLT_P0_VSOC, VOLT_VMEM, VOLT_VMISC, VOLT_1.8VSB, VOLT_BAT, VOLT_3V, VOLT_5V, VOLT_12V

Üzemi környezet

Hőmérséklet: üzem közben 10°C – 35°C, leállított állapotban -40°C – 70°C
Páratartalom (nem üzemelő állapot): 20% – 90% (nem kondenzálódó)

E paraméterek kis- és közepes adatközpontok, irodai szerverhelyiségek, laborok és géptermek tipikus környezetéhez igazodnak.

Gyártó – ASRock Rack szakértelem szerverekre hangolva

Az ASRock a desktop alaplapok világából ismert név, szerveres vonala – az ASRock Rack – pedig kifejezetten adatközponti és vállalati felhasználásra tervez rendszereket. A vállalat az AMD-vel szoros együttműködésben fejleszt AM5 és EPYC platformokra optimalizált megoldásokat, nagy hangsúlyt fektetve a távoli menedzsmentre, a hatékony energiafelhasználásra és a hosszan tartó stabil működésre. A szerverpiacon az ASRock Rack termékei kiemelten népszerűek a kedvező ár–érték arány és a rugalmas konfigurálhatóság miatt.

Felhasználási területek és érdekességek

• Kompakt virtualizációs host: akár többmagos AMD EPYC vagy Ryzen processzorral, gyors NVMe háttértárral és ECC memóriával stabil alapot nyújt Proxmox, VMware, Hyper-V vagy más hypervisor rendszerekhez.
• Fejlesztői és tesztkörnyezet: a több M.2 és PCIe 5.0 terek lehetővé teszik különféle konfigurációk gyors kipróbálását, nagy I/O igényű CI/CD szerverek építését.
• Kisvállalati szerver: fájlszerver, tartalomszerver, groupware vagy konténeres mikroszolgáltatások futtatására, alacsony fogyasztás mellett.
• Edge és ipari felhasználás: a soros port, az IPMI és a bőséges diagnosztika miatt ideális edge computing node-ok, ipari gateway-ek vagy speciális appliance rendszerek alapjául.

Érdekességek a kategóriáról: a micro-ATX szerveralaplapok egyik legnagyobb előnye, hogy szabványos, kisebb méretű házakba is beépíthetők, mégis sokszor közelítik az ATX szerverlapok bővíthetőségét. Az AM5 platform révén a modern DDR5 memóriák és PCIe 5.0 eszközök kihasználhatók, miközben az AMD Ryzen sorozat kiemelkedő mag-/szál-számaival igen kedvező ár/teljesítmény arány érhető el. Az IPMI 2.0-s BMC-k – mint az AST2600 – ma már gyakorlatilag elengedhetetlenek azoknak, akik több szervert üzemeltetnek, mivel lehetővé teszik a BIOS elérését, távoli média csatolását és a teljes távvezérlést, így jelentősen csökkentik az üzemeltetési költségeket és a helyszíni beavatkozások számát.
