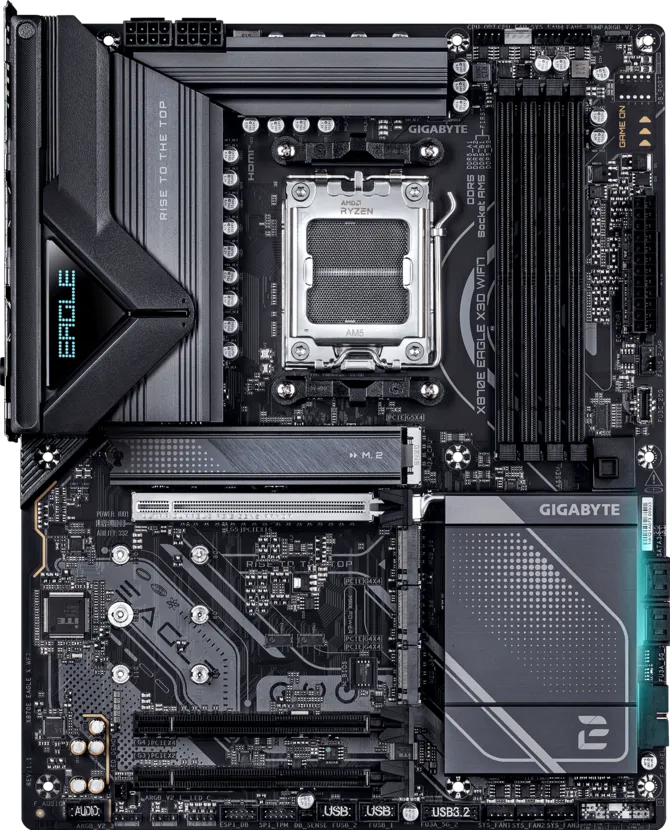

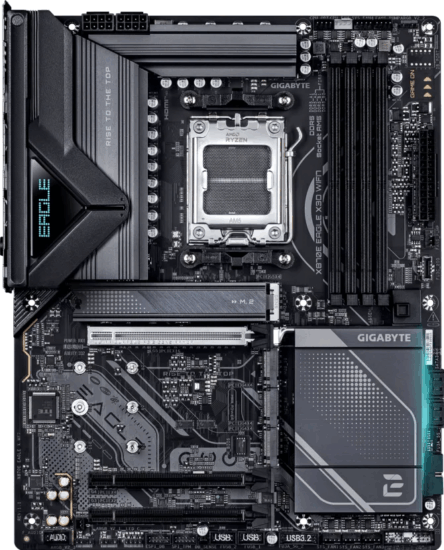

Gigabyte X870E EAGLE X3D WIFI7 (rev 1.1) DDR5 AMD AM5 ATX Alaplap

Csúcsteljesítményre tervezett gamer és kreatív alap

Ez az AMD X870E lapkakészletre épülő, ATX formátumú alaplap a legújabb Ryzen™ 9000/8000/7000 sorozatú processzorokhoz készült, kifejezetten nagy teljesítményű gamer gépekhez és tartalomgyártó munkaállomásokhoz. Fejlett DDR5 memóriatámogatás, PCIe 5.0 SSD foglalat, integrált USB4®, 5 GbE LAN és Wi-Fi 7 gondoskodik arról, hogy a rendszered hosszú távon is naprakész maradjon.

Főbb előnyök

• AMD AM5 foglalat, Ryzen™ 9000 támogatással – jövőbiztos platform a legújabb CPU-khoz
• AMD X870E chipset – extra PCIe sávok, modern csatlakozók, haladó tuning opciók
• DDR5 akár 9000 MT/s (OC) sebességig – 4 DIMM foglalat, max. 256 GB kapacitás
• PCIe 5.0 x4 M.2 SSD foglalat – villámgyors rendszermeghajtó, brutális adatátvitel
• 4 db PCIe M.2 + 4 db SATA port – rugalmas, nagykapacitású tárhely kiépítéshez
• Wi-Fi 7 + 5 GbE LAN – csúcsszintű vezeték nélküli és vezetékes hálózati teljesítmény
• USB4® Type‑C hátlapi portok DP kijelzés támogatással – akár 4K@240 Hz kijelzők kiszolgálása
• HDMI 2.1 kimenet, integrált Radeon™ grafika támogatással – külön VGA nélkül is használható
• Prémium Realtek ALC1220 hang – 7.1‑csatornás HD hang, optikai S/PDIF kimenettel
• Beépített Power/Reset/CMOS/Q‑Flash Plus gombok – könnyű építés, gyors hibakeresés

Processzor és teljesítmény

Az AM5 foglalat támogatja az AMD Ryzen™ 9000, 8000 és 7000 sorozatú processzorokat, így a legújabb Zen architektúrákra épülő CPU-kkal használható. Az X870E chipset nagy sávszélességű PCIe kapcsolatokkal és fejlett energiaellátás-kezeléssel biztosít stabil működést intenzív játék, renderelés vagy fejlesztői munkák közben is.

DDR5 memória – extrém sávszélesség tuninghoz

Az alaplap 4 db DDR5 DIMM foglalattal rendelkezik, amelyekkel összesen akár 256 GB rendszermemória építhető ki. Támogatott sebességek: DDR5 9000(O.C), 8800, 8600, 8400, 8000, 7800, 7600, 7200, 7000, 6800, 6600, 6400, 6200, 6000, 5600, 5200, 4800, 4400 MT/s. A memóriavezérlő kétcsatornás, és támogatja az AMD EXPO™ és Intel XMP profilokat, így néhány kattintással beállíthatod a gyári tuningmodulok optimális sebességét.

Integrált grafika és kijelzők

Az alaplap az AMD Radeon™ integrált grafika használatára is fel van készítve, így APU‑val építve külön videokártya nélkül is használhatod a rendszert:

• 2 × USB4® Type‑C (hátlapon) – DisplayPort jelátvitel, max. 3840×2160@240 Hz, DP 1.4, HDR
• 1 × HDMI 2.1 port – max. 4096×2160@60 Hz, HDCP 2.3, HDR támogatással

Ez ideális irodai, streaming vagy kompakt gépekhez is, ahol a dedikált VGA nem feltétlenül szükséges.

Prémium hangzás Realtek ALC1220 kódekkel

A Realtek® ALC1220 HD audió kódolóval felszerelt hangrész 2/4/5.1/7.1 csatornás konfigurációt támogat. A hátlapi line-out kimenet DSD audiót is támogat, az optikai S/PDIF kimenet pedig házimozi-erősítő vagy profi hangrendszer csatlakoztatását könnyíti meg. Az audio szoftverben az egyes jack csatlakozók funkciója testre szabható, így rugalmasan alakítható a csatlakozókiosztás.

Hálózati kapcsolatok – Wi‑Fi 7 és 5 GbE LAN

Az alaplap Realtek® 5GbE LAN vezérlővel érkezik, amely 5 Gbps / 2.5 Gbps / 1 Gbps / 100 Mbps sebességeket támogat, így jóval gyorsabb, mint a hagyományos 1G-s megoldások – ideális nagy fájlok mozgatásához, NAS-hoz, online játékhoz.

A vezeték nélküli oldalról a Qualcomm® Wi‑Fi 7 QCNCM865 modul gondoskodik a csúcskategóriás teljesítményről:
• Wi‑Fi 7 (802.11be), visszafelé kompatibilis a/b/g/n/ac/ax szabványokkal
• 2.4 / 5 / 6 GHz frekvenciasávok
• 320 MHz csatornaszélesség támogatás – extrém sávszélesség
• Bluetooth 5.4 – modern perifériákhoz, headsetekhez, kontrollerekhez

A Wi‑Fi 7 támogatás előnyeit főként Windows 11 alatt tudod teljes mértékben kihasználni. A hátlapi 2T2R antenna csatlakozókkal stabil, nagy hatótávolságú vezeték nélküli kapcsolat érhető el.

PCIe bővítősínek – játék és munkára optimalizálva

A fő PCIe x16 foglalat közvetlenül a CPU-hoz kapcsolódik:
• 1 × PCIe x16 (PCIEX16) – Ryzen™ 9000/7000 esetén PCIe 5.0 x16, Ryzen™ 8000 Phoenix 1 esetén PCIe 4.0 x8, Phoenix 2 esetén PCIe 4.0 x4 módban. Ebbe a slotba célszerű az elsődleges videokártyát vagy NVMe SSD-t szerelni (a foglalat egyidejűleg csak az egyik típusra használható).

A chipset további bővítősíneket biztosít:
• 1 × PCIe x16 (PCIEX4) – PCIe 4.0, x4 módban (sávszélességet megosztja az M2B_SB csatlakozóval)
• 1 × PCIe x16 (PCIEX2) – PCIe 3.0, x2 módban

Ezek a foglalatok alkalmasak további vezérlőkártyák, hangkártya, rögzítőkártya vagy alacsonyabb sávszélességigényű eszközök számára.

Nagy sebességű tárhely – PCIe 5.0 és több M.2 foglalat

Az alaplap kiemelkedően erős tárhelytámogatása ideális játékok, 4K/8K videók vagy nagy projektek gyors eléréséhez:

M.2 foglalatok
• 1 × M.2 (M2A_CPU) – CPU-hoz kapcsolt, Socket 3, M key, 25110/22110/2580/2280 méretek; Ryzen™ 9000/7000 esetén PCIe 5.0 x4/x2, Ryzen™ 8000 sorozatnál PCIe 4.0 x4/x2
• 3 × M.2 (M2B_SB, M2C_SB, M2D_SB) – chipsethez kapcsolt, Socket 3, M key, 22110/2280, PCIe 4.0 x4/x2

SATA portok
• 4 × SATA 6 Gb/s – merevlemezekhez, 2.5"-es SSD-khez

RAID funkciók
• NVMe SSD-k: RAID 0, 1, 5*, 10 (*RAID 5 csak Ryzen™ 9000 CPU-kkal)
• SATA meghajtók: RAID 0, 1, 10

Így a rendszeredet egyszerre optimalizálhatod sebességre, adatbiztonságra vagy nagy tárkapacitásra.

USB4®, USB 3.2 és csatlakozási lehetőségek

Az alaplap kiemelkedően gazdag USB kínálattal rendelkezik, így a modern perifériák, külső SSD-k és dokkolók egyszerre, kompromisszumok nélkül használhatók.

Hátlapi csatlakozók:
• 2 × USB4® Type‑C (CPU + ASMedia vezérlő, DP videokimenettel)
• 1 × USB Type‑C – USB 3.2 Gen 2
• 4 × USB 3.2 Gen 2 Type‑A (piros)
• 4 × USB 3.2 Gen 1 Type‑A

Belső USB header-ek:
• 1 × USB Type‑C – USB 3.2 Gen 2x2 (előlapi C porthoz)
• 4 × USB 3.2 Gen 1 (header-en keresztül)
• 4 × USB 2.0/1.1 (header-en keresztül)

Az USB4® portok különösen hasznosak nagy sávszélességet igénylő feladatoknál (külső NVMe házak, dokkolóállomások, nagyfelbontású kijelzők).

Belső csatlakozók, hűtésvezérlés, RGB

Az alaplapot úgy tervezték, hogy a modern gamer házak és vízhűtéses rendszerek igényeit is kiszolgálja.

Tápcsatlakozók: 1 × 24‑pines ATX főcsatlakozó, 2 × 8‑pines ATX 12V CPU tápcsatlakozó – stabil tápellátás nagy teljesítményű processzorokhoz.

Ventilátor- és pumpa csatlakozók:
• 1 × CPU fan header
• 1 × CPU fan / vízpumpa header
• 4 × rendszer ventilátor header
• 2 × rendszer ventilátor / vízpumpa header

A ventilátorok és pumpák fordulatszáma szenzorokra támaszkodva vezérelhető, a rendszer képes feszültség, hőmérséklet, fordulatszám és vízáramlás monitorozására, valamint ventilátorhiba-jelzésre. Két külön hőmérséklet-szenzor header és egy zajérzékelő header is rendelkezésre áll a finomhangoláshoz.

Világítás:
• 3 × címezhető RGB Gen2 LED szalag header
• 1 × klasszikus RGB LED szalag header
A gyári szoftverrel látványos, több zónára osztott világítási effektek állíthatók be, amelyek szinkronizálhatók más GIGABYTE kompatibilis komponensekkel.

Hátlapi panel – kényelmes tesztelés és finomhangolás

A hátlapi I/O panelen rengeteg extra funkció segíti a gép építését és karbantartását:

Fő csatlakozók: 1 × HDMI, 2 × USB4 Type‑C, 1 × USB‑C (USB 3.2 Gen 2), 4 × USB 3.2 Gen 2 (piros), 4 × USB 3.2 Gen 1, 1 × RJ‑45 (5GbE LAN), 2 × Wi‑Fi antenna csatlakozó, 2 × audio jack, 1 × optikai S/PDIF Out.

Vezérlőgombok: külön Power gomb, Reset gomb, Clear CMOS gomb, Q‑Flash Plus gomb, amelyek nagyban megkönnyítik a nyitott tesztpadon való építést vagy hibakeresést. A Q‑Flash Plus BIOS frissítést tesz lehetővé CPU és memória nélkül, csak pendrive segítségével.

BIOS és extra funkciók

Az alaplap 512 Mbit-es AMI UEFI BIOS-t használ, modern grafikus felülettel és tuning funkciókkal. Támogatott szabványok: PnP 1.0a, DMI 2.7, WfM 2.0, SMBIOS 2.7, ACPI 5.0. A Trusted Platform Module header (GC‑TPM2.0 SPI V2 modulhoz) lehetőséget ad dedikált TPM modul csatlakoztatására is.

A GIGABYTE Control Center (GCC) szoftveren keresztül a felhasználó egy helyről állíthatja be a ventilátorprofilt, RGB világítást, rendszerparamétereket, illetve elérhet más GIGABYTE alkalmazásokat. További hasznos funkció a Smart Backup, amely segíti az adatok biztonságos mentését.

Formátum és kompatibilitás

Az alaplap ATX formátumú, mérete 30,5 × 24,4 cm, így széles körben kompatibilis a szabványos ATX házakkal. Támogatott operációs rendszer: Windows 11 64‑bit, amely a Wi‑Fi 7 és egyéb modern funkciók teljes körű kihasználásához is ajánlott.

Érdekességek, tippek, tudnivalók a kategóriáról

Az AMD AM5 platform és az X870E chipset kombinációja a legújabb generációs technológiákra épít: DDR5 memória, PCIe 5.0, USB4® és Wi‑Fi 7 jelenleg a csúcskategóriás rendszerek meghatározó elemei. A PCIe 5.0‑s M.2 SSD-k valós felhasználás mellett is érezhetően gyorsabb betöltési időt és fájlműveletet kínálnak, különösen nagy projektek, 4K/8K nyersanyagok vagy bő modolású játékok esetén.

A Wi‑Fi 7 a megnövelt csatornaszélességgel és jobb spektrumkihasználással nemcsak csúcssebességet, hanem stabilabb kapcsolatot is biztosít zsúfolt hálózati környezetben – ez különösen lakótelepi, irodai vagy több eszközzel terhelt otthoni hálózatoknál hasznos. A 2.5G/5G LAN egyre elterjedtebb a modern routereknél és NAS-oknál, így ez az alaplap hosszú távon is jól illeszkedik a gyors helyi hálózatokhoz.

Érdemes odafigyelni az M.2 slotok kiosztására: a chipsetes PCIEX4 foglalat sávszélességet oszt meg az egyik M.2 hellyel, ezért nagy terhelésű konfigurációban célszerű előre megtervezni, melyik slotot melyik meghajtó vagy bővítőkártya foglalja el. A több venti- és pumpa header, valamint a hőmérséklet- és zajérzékelés ideális precízen hangolt, csendes gép építéséhez, ahol a hűtés teljesítménye és a zajszint is fontos.

Az ilyen kategóriájú alaplapok különösen jó választásnak számítanak azok számára, akik években gondolkodnak: az AM5 foglalat és az X870E platform a várható jövőbeli Ryzen generációkkal és új NVMe szabványokkal is együtt tud működni, így a későbbi fejlesztésekhez elegendő lehet csak CPU‑t, videokártyát vagy SSD‑t cserélni, a rendszer alapja változatlan maradhat.
