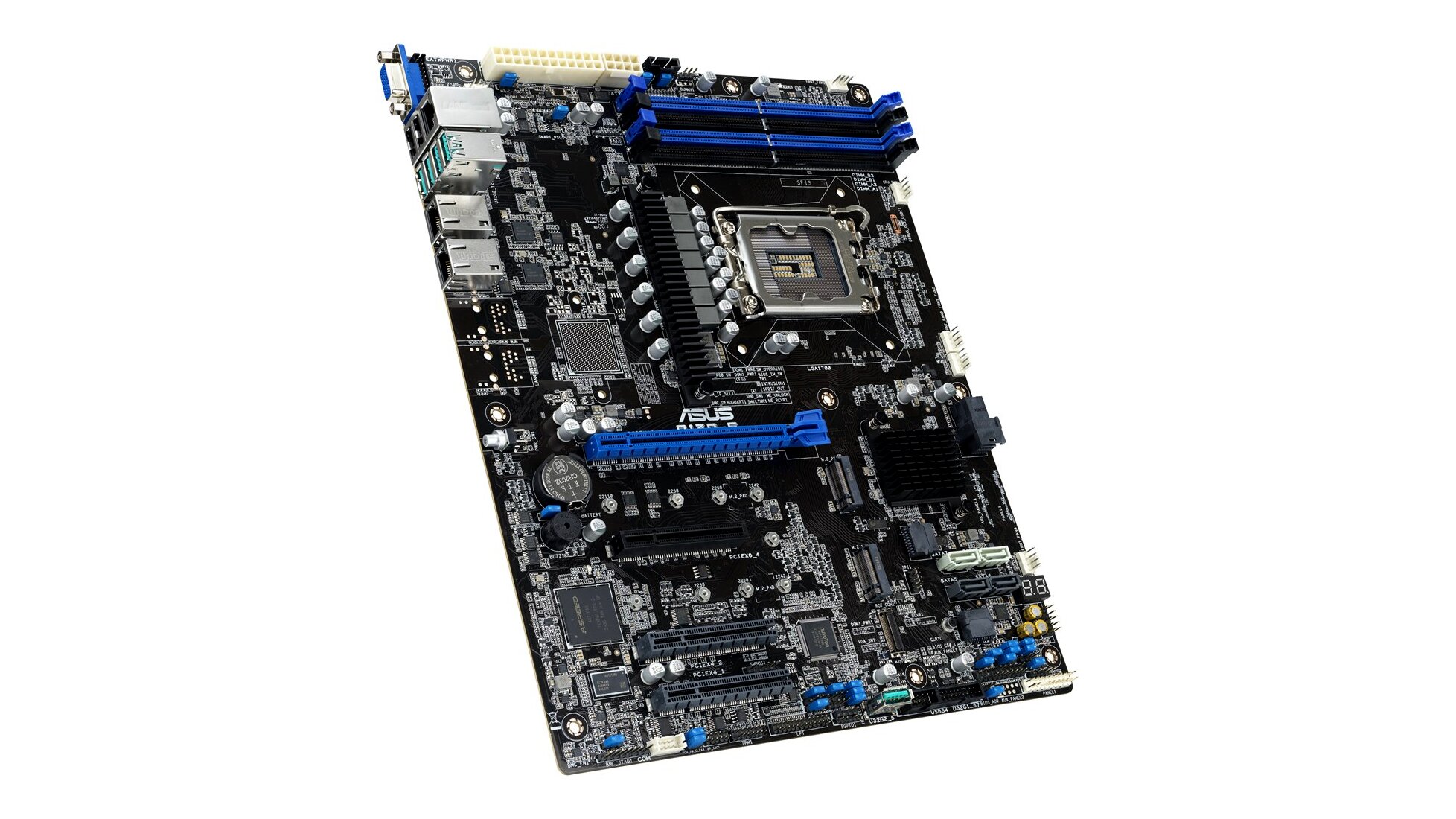

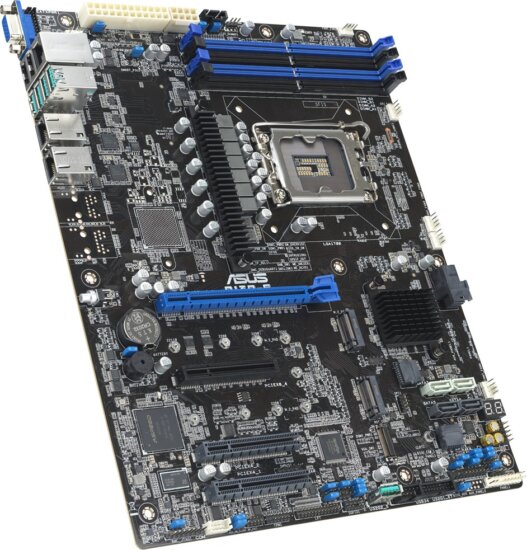

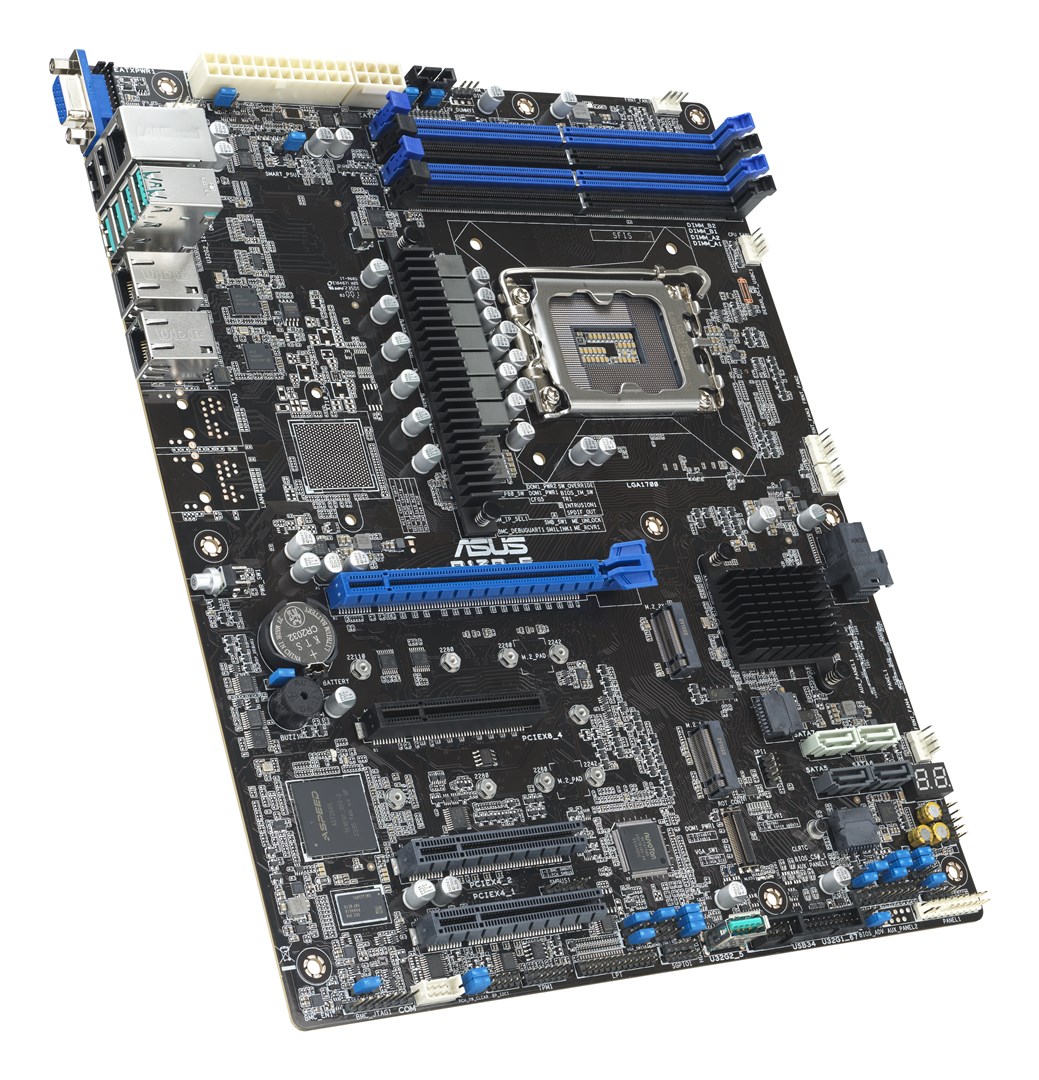

ASUS P13R-E Intel C266 DDR5 LGA1700 ATX Alaplap

Megbízható alap a professzionális kiszolgálók és munkaállomások számára

Ez az alaplap kifejezetten vállalati szerverekhez, tárolórendszerekhez és professzionális munkaállomásokhoz készült, ahol a stabilitás, a folyamatos 24/7 üzem és a hatékony menedzselhetőség alapkövetelmény. A platform ideális kis- és középvállalati szerverek, virtualizációs hostok, irodai fájlszerverek, tűzfal- és hálózati eszközök, illetve adatbázis- és alkalmazásszerverek építéséhez.

Főbb jellemzők

• Professzionális Intel® C266 szerverchipkészlet – kifejezetten szerver- és workstation felhasználásra optimalizálva.
• LGA1700 foglalat – támogatja az Intel® Xeon® E processzorokat, Intel® Xeon® 6300 sorozatot és Intel® Pentium® CPU-kat, így rugalmas teljesítmény-skálázhatóságot kínál.
• DDR5 ECC memória – akár 128 GB, 4 foglalat, 2 csatornás kialakítás, DDR5 4400/4000/3600 ECC UDIMM modulokkal a maximális adatbiztonságért és stabilitásért.
• Modern bővíthetőség – PCIe 4.0 és PCIe 5.0 bővítőhelyek nagy sávszélességű vezérlők, hálózati kártyák és gyorsítókártyák számára.
• Nagy kapacitású tárhely – 8 × SATA 6 Gb/s (Mini-SAS HD csatlakozókon keresztül) és 2 × M.2 (22110, NVMe PCIe x4) az SSD-alapú, gyors szervertároláshoz.
• Megbízható hálózati csatlakozás – 2 × Intel® I210AT 1 GbE LAN + dedikált menedzsment LAN port.
• Beépített távoli menedzsment – ASMB11-iKVM és ASUS Control Center támogatás, KVM-over-IP funkcióval.
• Rack-re kész kialakítás – Rack és torony (pedestal) házban is kényelmesen használható.

Processzor és rendszerarchitektúra

Foglalat: 1 × LGA1700
Támogatott processzorok: Intel® Xeon® E sorozat, Intel® Xeon® 6300 sorozat, Intel® Pentium® processzorok
Chipkészlet: Intel® C266
A szerver-orientált C266 logika támogatja a hosszú távú stabil működést, fejlett I/O menedzsmentet és a vállalati kategóriájú funkciókat, mint az ECC memória és a fejlett felügyelet.

Memória – nagy sávszélesség, ECC védelemmel

Memóriafoglalatok: 4 (kétcsatornás, 2-channel)
Maximális kapacitás: 128 GB
Típus: DDR5 ECC UDIMM 4400/4000/3600
A DDR5 ECC modulok nemcsak nagyobb sávszélességet nyújtanak, mint a DDR4, hanem az ECC hibajavítással megelőzik az adatbit-hibákból adódó rendszerösszeomlásokat, ami kritikus fontosságú üzleti környezetben és 0-24 üzemmódban.

PCI Express bővítőhelyek

Összes bővítőhely: 4
Slot 1: PCI-E x8 (Gen4 x4 link)
Slot 2: PCI-E x8 (Gen4 x4 link)
Slot 4: PCI-E x8 (Gen5 x8 link)
Slot 6: PCI-E x16 (Gen5 x16 link, automatikus átváltás x8 módra, ha a 4-es foglalt)
A PCIe 4.0 és PCIe 5.0 kombinációja lehetővé teszi nagy sebességű HBA-k, RAID-vezérlők, 10/25/40 GbE hálózati adapterek vagy akár gyorsítókártyák telepítését, biztosítva a rendszer hosszú távú bővíthetőségét.

Tárhelykapacitás és csatlakozók

SATA vezérlő: 8 × SATA 6 Gb/s port (4 × Mini-SAS HD csatlakozón keresztül)
M.2 csatlakozók: 2 × M.2 (22110 méretig, NVMe PCIe x4 link támogatással)
A Mini-SAS HD csatlakozókon keresztül egyszerűen alakítható ki többmeghajtós tárolótömb (RAID, NAS, fájl- vagy backup szerver), míg a két M.2 foglalat ideális operációs rendszer és nagy sebességű cache SSD-k számára.

Hálózat és menedzsment

LAN vezérlők: 2 × Intel® I210AT 1 GbE + 1 × dedikált menedzsment LAN
Távoli felügyelet: beépített ASMB11-iKVM modul KVM-over-IP támogatással, ASUS Control Center integrációval
A dedikált menedzsment port és a BMC megoldás lehetővé teszi a szerver teljes távoli irányítását (power on/off, BIOS elérés, konzol), ami jelentősen megkönnyíti az adatközponti és irodai üzemeltetést.

Beépített grafika és felügyelet

BMC grafikus vezérlő: Aspeed AST2600 64 MB VRAM-mal
VGA: VGA kimenet a BMC-ről (hátsó panel + belső VGA header)
A BMC-alapú grafika minimális fogyasztás mellett biztosít konzol-hozzáférést, így külön VGA-kártya nélkül is teljes értékűen üzemeltethető a szerver.

Belső csatlakozók és felügyeleti pontok

Belső I/O csatlakozók: 1 × VGA header, 1 × TPM header, 1 × COM port, 6 × 4 tűs ventilátor header, 1 × SMBus, 1 × háznyitás (Chassis Intruder), 2 × front LAN LED kivezetés, 2 × M.2 csatlakozó, 1 × belső USB 3.2 Gen2 (Type-A, függőleges), 1 × USB 3.2 Gen1 header (2 porttal), 1 × USB 2.0 header
Tápellátás: 24 tűs ATX főtáp + 8 tűs ATX 12 V CPU tápcsatlakozó
Monitoring: CPU hőmérséklet, ventilátor fordulatszám (RPM)
A számos ventilátor header és az állítható ventilátorprofilok révén finoman szabályozható a zajszint és a hőmérséklet, ami különösen fontos rackszekrényben történő üzemeltetéskor.

Hátsó I/O panel

USB portok: 4 × USB 3.2 Gen2, 2 × USB 2.0
Videó kimenet: 1 × VGA (BMC-ről)
Hálózati portok: 2 × 1 GbE LAN + 1 × menedzsment LAN
A modern USB 3.2 Gen2 portok nagy sebességű külső adattárolók, backup-meghajtók és telepítő adathordozók gyors csatlakoztatását teszik lehetővé.

Méretek, kialakítás, környezeti adatok

Formátum: ATX (12" × 9,6", 305 × 244 mm)
Környezeti feltételek – működés: 10 °C – 50 °C*
Nem működő állapot: -40 °C – 70 °C, 20% – 90% (nem kondenzálódó páratartalom)
Nettó tömeg (1 db): ~0,76 kg
Bruttó tömeg (dobozos, 1-in-1): ~1,3 kg
Nettó tömeg (10-in-1 bulk): ~6,9 kg
Bruttó tömeg (10-in-1 bulk): ~9,5 kg
*Az üzemeltetési határérték 8,3 W PCH TDP specifikációra vonatkozik; nagyobb disszipáció esetén módosulhat az ajánlott hőmérséklettartomány.

Tartozékok

Dobozos kiszerelés (1-in-1): 1 × I/O pajzs, 1 × LGA1700 rögzítőlemez
Bulk csomag (10-in-1): 1 × I/O pajzs, 1 × LGA1700 rögzítőlemez
A mellékelt I/O pajzs és processzorfoglalat-lemez leegyszerűsíti az összeszerelést, és biztosítja a pontos, stabil CPU-rögzítést.

ASUS szervermegoldások – megbízhatóság és innováció

Az ASUS a világ egyik vezető alaplapgyártója, amely hosszú évek óta jelen van a szerver- és adatközponti szegmensben is. A gyártó szerverplatformjai szigorú tesztelésen esnek át (kompatibilitás, terhelés, hőstressz, 24/7 üzemi tesztek), így ideálisak folyamatos üzleti használatra. A Rack Ready kialakításnak köszönhetően az alaplap egyaránt beépíthető torony- és rackházas rendszerekbe, ami rugalmasan igazodik a vállalati infrastruktúrához.

Az ASUS Control Center és a beépített ASMB11-iKVM kombinációja egységes felügyeleti felületet kínál: több szerver központi monitorozása, távoli BIOS-hozzáférés, firmware-frissítések és erőforrásfigyelés is megoldható egyetlen kezelőfelületről. Ez jelentős idő- és költségmegtakarítást eredményez az üzemeltetés során.

Érdekességek és hasznos tudnivalók a szerver alaplapok világából: Az ECC memória vállalati környezetben kulcsfontosságú: a spontán bit-hibákat automatikusan javítja, így csökkenti az adatvesztés vagy a váratlan újraindulás esélyét. A BMC (Baseboard Management Controller) jelenléte miatt a szerver akkor is távolról elérhető, ha az operációs rendszer nem indul, vagy a gép ki van kapcsolva – csak a tápellátásnak kell rendelkezésre állnia. A PCIe 5.0 támogatás a jövőbiztosság záloga, mivel a következő generációs NVMe SSD-k, hálózati és gyorsítókártyák már ezt a sávszélességet használják ki igazán. A Mini-SAS HD csatlakozók segítségével egyetlen kábelen több meghajtó is kezelhető, ami átláthatóbb kábelezést és jobb légáramlást biztosít a rackben. Az ATX formátum külön előnye, hogy sok, akár már meglévő professzionális házzal is kompatibilis, így könnyen integrálható meglévő infrastruktúrába.
