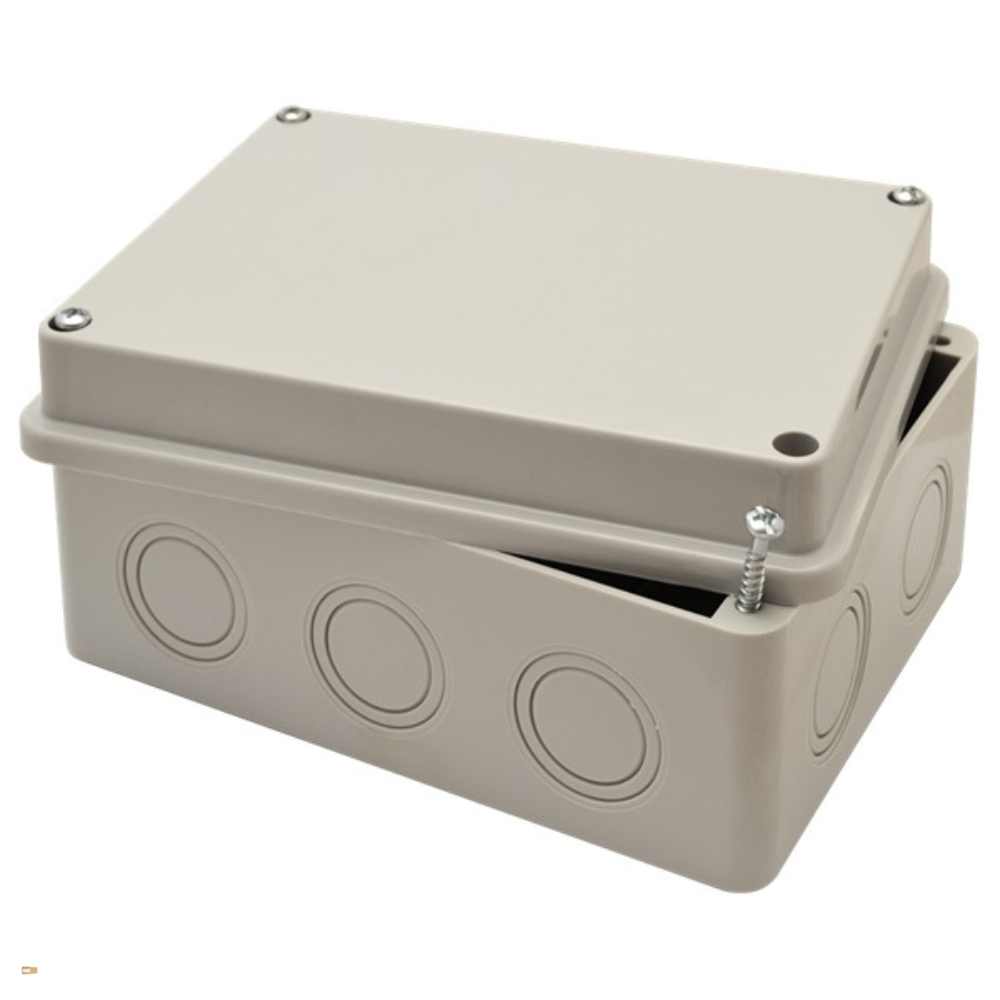

Tracon MED15117 15 x 11 x 7 cm Kötődoboz

Biztonságos és rendezett elektromos kötési megoldás IP54 védelemmel

Ez a masszív, teli fedelű kötődoboz ideális választás falon kívüli elektromos kötési pontok kialakításához, ahol fontos a fröccsenő víz és por elleni megbízható védelem, valamint az átlátható, rendezett szerelés. Kompakt méretének és praktikus szerelési lehetőségeinek köszönhetően villanyszerelők és ipari felhasználók számára egyaránt hatékony megoldást kínál.

Főbb jellemzők

• Védettség: IP54 – por és fröccsenő víz elleni védelem
• Szerelési mód: fali / mennyezeti szerelés, falon kívüli kivitel
• Kivitel: zárt, teli fedéllel, csavaros fedélrögzítéssel
• Bevezetések száma: 6 db kikönnyített bevezetés
• Forma: négyzetes, kompakt kialakítás
• Időjárásálló: igen – kültéri, fedett helyen történő alkalmazásokhoz is alkalmas
• Névleges szigetelőfeszültség: Ui 660 V
• Hőmérséklet-tartomány: -25 °C – +60 °C
• Falba, padlóba, betonba: nem építhető be, falon kívüli használatra tervezve

Műszaki adatok és méretek

• Szélesség: 150 mm
• Magasság: 110 mm
• Mélység: 70 mm
• Hosszúság: 110 mm (szerkezeti méret)
• Nettó tömeg: 0,25 kg
• Anyag: műanyag (elektromosan szigetelő, korrózióálló)
• Alapszín: szürke
• Szekrényátvezetés típusa: kikönnyített beütő/kitörő nyílások
• Plombálhatóság: nem
• UV állóság: nem – közvetlen tartós napsugárzástól védeni ajánlott

Felhasználási területek

Az IP54 védettség és a masszív kialakítás miatt sokféle helyen jól használható:

• Családi házak, lakások: világítási és dugalj körök elosztása, hosszabb vezetékek toldása
• Garázsok, műhelyek: gépek és világítási körök kötési pontjai, falon kívüli kábelhálózat rendezése
• Ipari és kereskedelmi terek: segédelosztások, vezérlő áramkörök csatlakozási pontjai
• Fedett kültéri alkalmazások: előtető alatt, erkélyen, teraszon, ahol a fröccsenő víz és por elleni védelem fontos

Szerelési előnyök

• Gyors kábelbevezetés: a kikönnyített nyílásoknak köszönhetően a kábelek, gégecsövek csatlakoztatása egyszerű, felesleges megmunkálás nélkül.
• Biztonságos fedélrögzítés: csavaros fedélmegoldás gondoskodik arról, hogy a kötőpontok rejtve és stabilan rögzítve maradjanak, még vibráció vagy hőmérséklet-ingadozás esetén is.
• Jó elektromos szigetelés: műanyag ház 660 V-ig megfelelő szigetelést biztosít, így alkalmas a legtöbb általános épületvillamossági alkalmazáshoz.
• Karbantarthatóság: a teli fedél eltávolítása után a kötések könnyen hozzáférhetők ellenőrzéshez vagy bővítéshez.

Fontos tudnivalók a felhasználáshoz

• Nem gipszkartonba, vakolat alá, padlóba vagy betonba való beépítésre készült, kizárólag falon kívüli, látható szerelésre ajánlott.
• Nem UV-álló, ezért kültéri használatnál célszerű árnyékos, fedett helyre tenni, vagy UV-védett környezetben alkalmazni.
• Nem sorolható, azaz önálló dobozként funkcionál, nem több doboz összeépítésére optimalizált.
• A -25 °C – +60 °C közötti hőállóság lehetővé teszi használatát a legtöbb beltéri és fedett kültéri környezetben, ahol szélsőséges időjárási viszonyok nem lépnek fel.

Érdekességek és szakmai tippek kötődoboz választáshoz

• A kötődobozok IP védettségi foka kulcsfontosságú szempont: IP20–IP30 jellemzően beltérre, száraz helyre alkalmas, míg az IP54–IP55 már fröccsenő víz ellen védett, ezért műhelyekben, garázsokban, fedett kültéri helyeken ajánlott.
• A teli fedél mindig jobban védi a kötéseket, mint az átlátszó fedél, különösen olyan helyeken, ahol mechanikai sérülés, szennyeződés vagy poros környezet fordul elő.
• A műanyag kötődobozok előnye a korrózióállóság, kis tömeg és jó szigetelőképesség; fém dobozoknál ezzel szemben földelésről, érintésvédelmi követelményekről külön gondoskodni kell.
• A kikönnyített bevezetők praktikusak, mert csak azokat a nyílásokat kell megnyitni, amelyekre ténylegesen szükség van – így a doboz zártabb marad, jobb tömítettséget és rendezettséget biztosít.
• Szakmai gyakorlat, hogy a kötődobozban a vezetékek megfelelő hosszúsággal kerüljenek hátrahagyásra, így későbbi átalakítás, bővítés vagy hibaelhárítás esetén is kényelmesen szerelhetők a kötések.
• Különösen fontos, hogy a doboz mérete összhangban legyen a benne elhelyezett kötések számával: túlzsúfolt doboz esetén nehezebb a hibakeresés, nő a kontakthibák esélye, és romolhat a hőelvezetés is.
