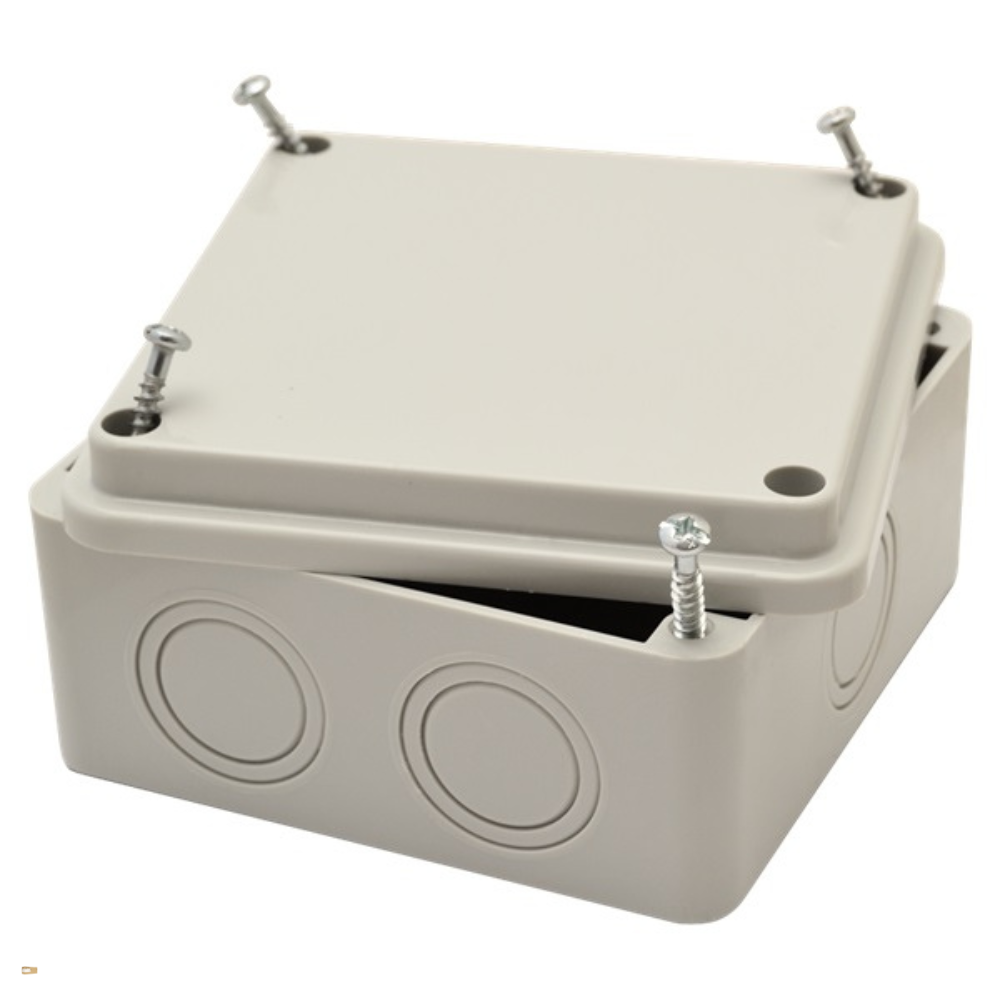

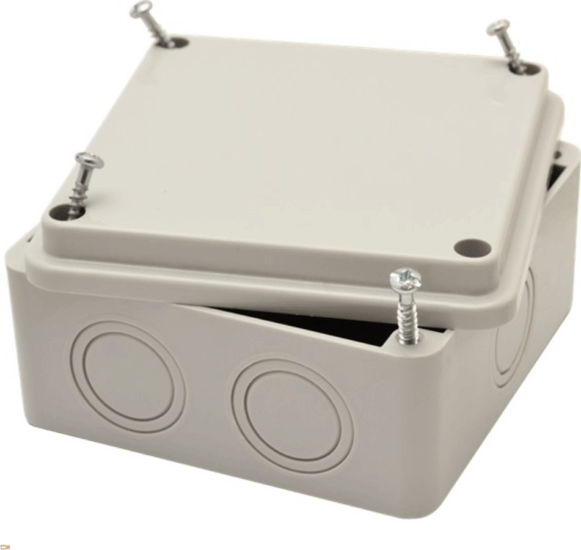

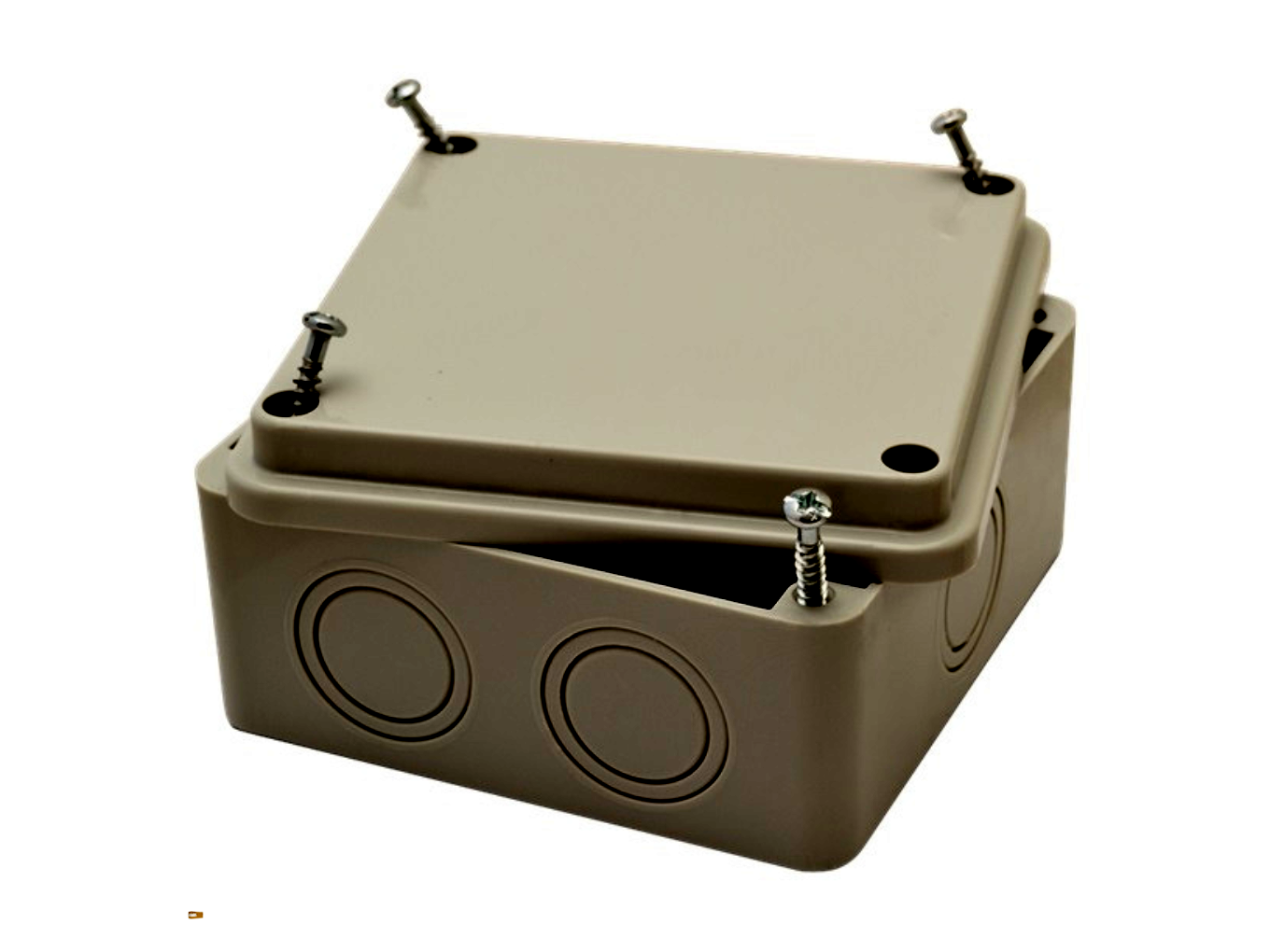

Tracon MED10105 10 x 10 x 5 cm Kötődoboz

Megbízható védelem elektromos kötéseihez, akár kültéri használatra is

Ez a négyzetes kialakítású, teli fedelű kötődoboz ideális választás elektromos kötések biztonságos, por- és fröccsenő víz elleni védelmére. Kompakt méreteinek és falon kívüli szerelhetőségének köszönhetően sokoldalúan használható ipari, lakossági és kisebb kereskedelmi elektromos hálózatokban egyaránt.

Főbb előnyök

• Magasabb fokú védelem: IP54 védettség fröccsenő víz és por ellen, időjárásálló kivitelben
• Tartós, strapabíró ház: műanyag, szürke színben, csavaros teli fedéllel
• Egyszerű szerelés: falra és mennyezetre szerelhető kivitel, kikönnyített bevezetések
• Biztonságos üzem: 660 V névleges szigetelőfeszültség, üzemi hőmérséklet -25 és +60 °C között
• Praktikus méret: 100×100×50 mm, 6 bevezetési hellyel

Műszaki adatok és fizikai jellemzők

Fizikai paraméterek
• Szélesség: 100 mm • Magasság: 100 mm • Mélység: 50 mm • Hosszúság: 100 mm • Nettó súly: 0,3 kg • Alapszín: szürke • Forma: négyzetes

Anyag és felépítés
• Anyag: műanyag • Szekrényátvezetés típusa: kikönnyített • Bevezetések száma: 6 • Fedél típusa: teli fedél • Fedélrögzítés: csavaros • Plombálható: nem

Alkalmazási terület, szerelhetőség
• Kivitel: falon kívüli • Szerelési mód: fali/mennyezeti szerelés • Gipszkarton falba: nem • Padlóba: nem • Csatorna doboz: nem • Hőszigetelő burkolatba: nem • Vakolat alá: nem • Betonba: nem • Sorolható: nem

Elektromos és környezeti jellemzők
• Típus: kötődoboz • IP besorolás: IP54 • Névleges szigetelőfeszültség Ui: 660 V • Üzemi hőmérséklet: -25 – +60 °C • UV álló: nem • Időjárásálló: igen

Felhasználási javaslatok

Az IP54 védettségű, időjárásálló kialakításnak köszönhetően a doboz alkalmas olyan helyekre, ahol fröccsenő víz, pára vagy por terheli a szerelést, például:

• kültéri falon kívüli elágazásokhoz • melléképületek, garázsok, tárolók elektromos kötéseihez • műhelyek, technikai helyiségek szereléseihez • mennyezeti lámpa- és elágazódobozként fedett, de nem zárt terekben

A kikönnyített bevezető nyílások leegyszerűsítik a vezetékek és védőcsövek csatlakoztatását, míg a csavaros teli fedél stabil és jól záró megoldást ad, ami csökkenti a szennyeződés bejutásának esélyét.

Biztonság és tartósság

A 660 V névleges szigetelőfeszültség és a -25 – +60 °C közötti üzemi hőmérséklet-tartomány megfelelő biztonsági tartalékot nyújt a legtöbb lakossági és könnyűipari alkalmazáshoz. Az időjárásálló kivitel ellenáll az olyan külső hatásoknak, mint a hőmérséklet-ingadozás és a nedvesség, ezért jól teljesít fedett kültéri környezetben, erkélyeken, teraszokon, gépházakban.

Érdekességek, szakmai tudnivalók kötődoboz választáshoz

• A megfelelő IP védettség kiválasztása kulcsfontosságú: IP44/IP54 általában elegendő fröccsenő víz és por ellen, míg IP65–IP67 erősebb, közvetlen vízsugár vagy ideiglenes vízbe merülés esetén ajánlott.
• Falon kívüli kötődobozoknál a bevezetett kábelek tömítése legalább olyan fontos, mint maga a doboz védettsége – hibás tömítés esetén az IP érték a gyakorlatban nem érvényesül.
• A teli fedeles megoldás biztonságosabb és jobban zár, mint az átlátszó, nyitható ajtós, ezért elágazásokhoz, kötésekhez, sorkapcsok védelmére különösen előnyös.
• Kültéri alkalmazásnál érdemes a dobozt lehetőség szerint nem közvetlen napsugárzásnak kitenni, így a nem UV-álló műanyagok élettartama jelentősen megnövelhető.
• A négyzetes, 100×100 mm körüli méret az egyik legelterjedtebb szabványos méret, amely bőséges helyet biztosít több vezeték és sorkapocs kulturált, átlátható elrendezéséhez.
