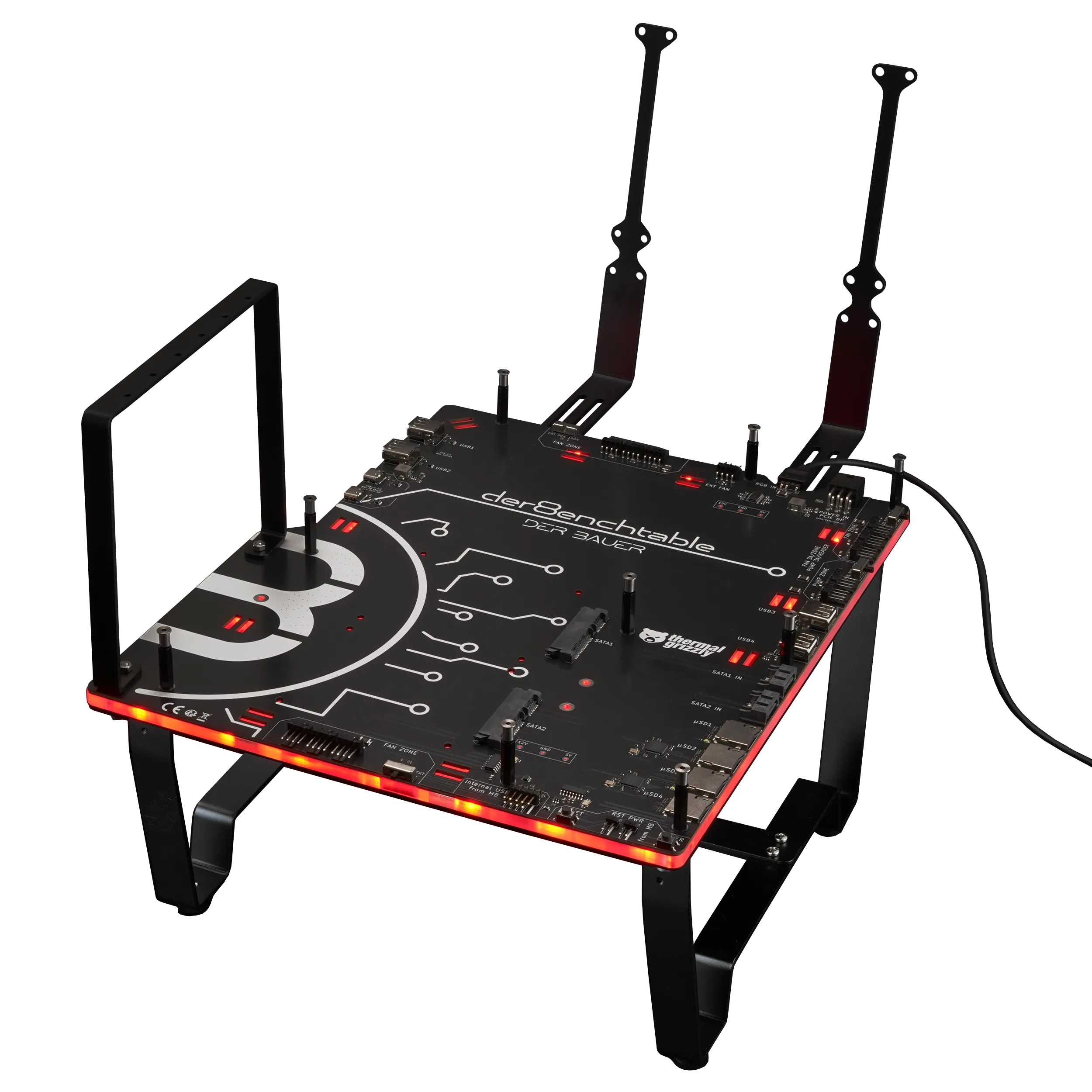

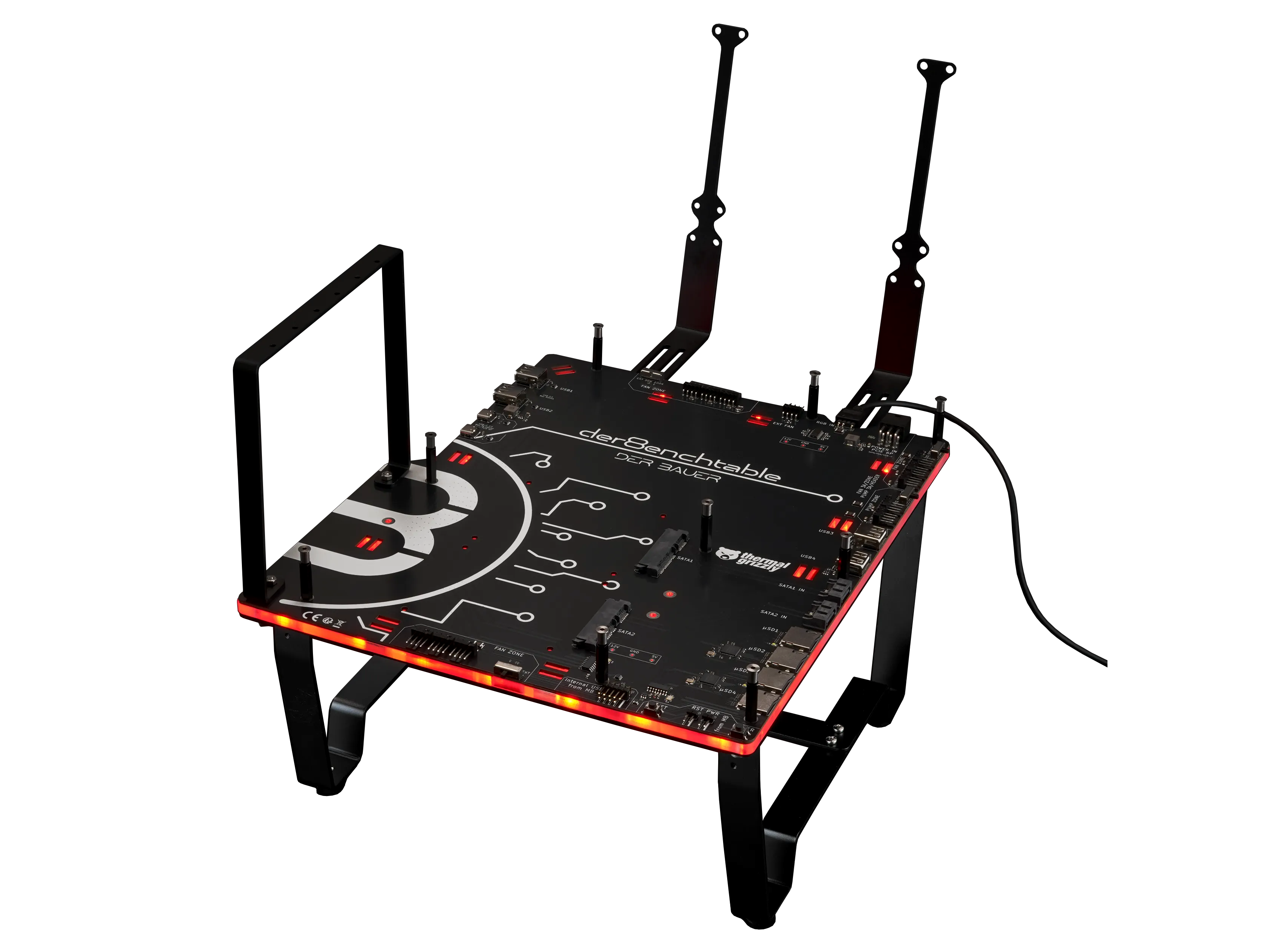

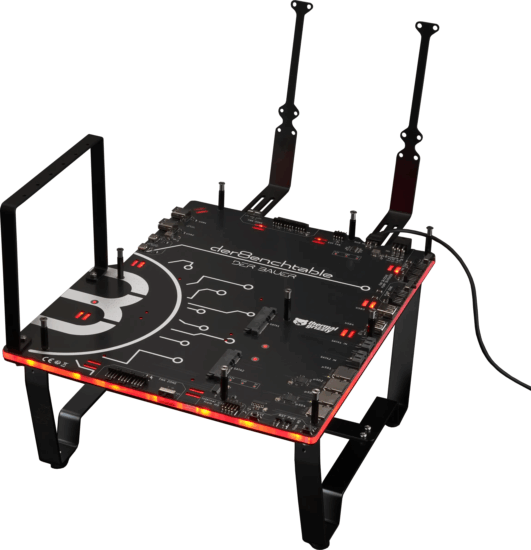

Thermal TG-D8-001 Grizzly DER8ENCHTABLE Hardver Tesztpad

Professzionális tesztállomás kompromisszumok nélkül

Ez a prémium asztali tesztkeret kifejezetten tuningolóknak, tesztelőknek, rendszerépítőknek és fejlesztőknek készült, akiknek kiemelkedően stabil, áttekinthető és gyorsan átszerelhető tesztplatformra van szükségük. A masszív, fekete eloxált alumínium váz, a beépített elektronikával szerelt bázisegység és a rendkívül rugalmas bővíthetőség ideális alapot ad akár léghűtéses, akár AIO-s, akár extrém hűtéses (pl. LN2) mérésekhez és finomhangoláshoz.

Profik által, profiknak tervezve

A konstrukció a Thermal Grizzly, Jon „elmor” Sandström (ElmorLabs) és Roman „der8auer” Hartung közös fejlesztése. Mindhárman a nemzetközi tuning- és tesztközösség ismert alakjai, így a megoldások valódi gyakorlati tapasztalatból születtek: gyors szerelhetőség, stabil rögzítés, precíz vezérlés és hibabiztos kialakítás.

Főbb jellemzők

• Professzionális, aktív PCB-vel szerelt benchtable
• 3+1 ventilátor- és pumpavezérlő zóna, külön biztosítékkal
• SSD, USB és microSD támogatás operációs rendszerhez és tesztprogramokhoz
• Kompakt, moduláris váz – alsó keret nélkül még kisebb helyigény
• Lég- és AIO hűtésekkel egyaránt kompatibilis kialakítás
• Integrált A-RGB világítás, alaplapról vagy külső vezérlőről vezérelhető
• ATX, Micro-ATX és Mini-ITX alaplapokhoz előkészített távtartók
• Radiátor- és tápegység-tartó konzolok mellékelve
• Letisztult kábelvezetés tépőzáras pánttal

Integrált aktív vezérlő PCB – stabil és áttekinthető tesztkörnyezet

A beépített nyomtatott áramkör az egész tesztplatform központi vezérlőegysége. A tesztelendő alaplap 9 tűs USB fejlécen keresztül kapcsolódik, míg maga az egység egy PCIe 6 tűs tápcsatlakozón keresztül kapja az áramot a tápegységtől. A PCB-re épített bekapcsoló- és reset gombok gyors indítást és újraindítást tesznek lehetővé, külön előlap nélkül.

Fejlett ventilátor- és pumpavezérlés – zónánként, biztosítékkal

Ventilátor zónák:
• 3 független ventilátor zóna
• Zónánként 3× 4 tűs ventilátor csatlakozó (összesen 9)
• Külön választható 50% vagy 100% fordulatszám mód
• Zónánként 3 A terhelhetőség
• Minden zóna saját biztosítékkal védett
• Külső alaplapi vezérlés PWM jellel is lehetséges

Pumpa zóna:
• 1 külön pumpavezérlő zóna
• 2× 4 tűs pumpa/pventilátor csatlakozó
• Portonként 3 A, összesen 6 A terhelhetőség
• Mindkét port saját biztosítékkal védett
• Azonos vezérlési opciók, mint a ventilátor zónáknál

Beépített adattárolás és periféria csatlakoztatás

A teszteléshez gyakran több BIOS-verziót, drivert vagy operációs rendszert kell használni. Ennek támogatására a PCB közvetlenül fogad adattárolókat:

• 2× 2,5" SSD rögzítési lehetőség a PCB-n
• 4× microSD kártyafoglalat – költséghatékony alternatíva SSD helyett
• 2× on-board SATA csatlakozó
• 2× SATA out csatlakozó külső meghajtókhoz

USB csatlakozók: 4× USB 2.0 Type-A (max. 500 mA) és 2× USB 2.0 Type-C (max. 3 A) áll rendelkezésre, így egyszerre több mérőeszköz, pendrive, billentyűzet, egér vagy egyéb periféria is gond nélkül csatlakoztatható.

A-RGB világítás és esztétikus megjelenés

A beépített címezhető RGB (aRGB) világítás 3 tűs csatlakozón keresztül kapcsolódik az alaplaphoz (GND / – / D / 5V), vagy külön aRGB vezérlőhöz. Így a tesztállomás nemcsak funkcionális, hanem látványos része is lehet egy stúdiónak vagy laboratóriumnak, akár videós tartalomkészítéshez, akár ügyfélprezentációkhoz.

Rugalmas, moduláris vázkialakítás

A fekete eloxált alumínium keret alsó részén a tápegység rögzíthető, a mellékelt egyedi méretre vágható tépőzáras pánttal pedig rendezetté tehető a kábelezés. Ha az alsó keret nem szükséges, a lábak közvetlenül a PCB-vel szerelt bázisegységre erősíthetők, így a teljes rendszer jóval kompaktabb formában használható, például szűkösebb munkaállomásokon.

Portkiosztás áttekintése

Csatlakozók: 1× 9 tűs USB header (adatkapcsolat az alaplaphoz), 1× PCIe 6 tűs tápcsatlakozó, 1× 4 tűs PWM jel kimenet külső ventilátorvezérléshez, 3× ventilátor zóna (zónánként 3× 4 tűs ventilátor), 1× pumpa zóna (2× 4 tűs pumpa header), 4× microSD foglalat, 2× SATA on-board, 2× SATA out, 4× USB 2.0 Type-A, 2× USB 2.0 Type-C, 1× 2 tűs power gomb header, 1× 2 tűs reset header, 1× 3 tűs aRGB header.

Tartozékok a dobozban

• Részletes kézikönyv
• Bázisegység integrált PCB-vel
• AIB rögzítő konzol
• Radiátor tartó konzol
• Jobb és bal oldali állványkonzol
• Tápegység tartó konzol
• Tápegység rögzítő konzol
• Rezgéscsillapító lábak
• DIN7991 M3 × 16 mm csavar
• DIN7985H M3 × 12 mm csavar (A2)
• DIN912 M3 × 5 mm csavar (A2)
• DIN912 M4 × 6 mm csavar
• 6-32 UNC × 1/4" Phillips csavar (A4)
• M3 hatlapú anya (A2)
• M3 × 12 mm hordós anya (A4)
• Imbuszkulcs 2 / 2,5 / 3 mm
• 2 tűs Dupon hosszabbító kábel (20 cm, dupla anya)
• 4 tűs ventilátor hosszabbító kábel (30 cm, dupla anya)
• Kétoldalas tépőzáras kábelrendező szalag
• 3 tűs A-RGB hosszabbító kábel (30 cm, dupla anya)
• Dupla 9 tűs USB 2.0 kábel (15 cm)

Műszaki adatok – áttekintés

• Anyag: fekete eloxált alumínium váz, integrált PCB
• Alaplap kompatibilitás: ATX, Micro-ATX, Mini-ITX (átkonfigurálható távtartók)
• Hűtés kompatibilitás: léghűtés, AIO, radiátor konzollal
• Ventilátor zónák: 3 zóna, zónánként 3× 4 tűs header, 3 A/zóna
• Pumpa zóna: 1 zóna, 2× 4 tűs header, 3 A/port, 6 A összesen
• Adattárolás: 2× 2,5" SSD, 4× microSD, 2× SATA on-board, 2× SATA out
• USB: 4× USB 2.0 Type-A (max. 500 mA), 2× USB 2.0 Type-C (max. 3 A)
• Tápellátás: PCIe 6 tűs csatlakozó a PSU-tól
• Világítás: 3 tűs aRGB header (5 V, címezhető)
• Integrált kezelőszervek: power gomb, reset gomb, external header csatlakozók

Thermal Grizzly és a tuningvilág háttere

A Thermal Grizzly világszerte ismert extrém hővezető pasztáiról, hővezető párnáiról és folyékony fém megoldásairól, melyeket előszeretettel használnak rekorddöntő túlhajtási kísérleteknél is. Az ElmorLabs és der8auer neve szintén összeforrt az extrém túlhajtással, alaplapi és tápegység-módosításokkal, illetve speciális mérő- és teszteszközök fejlesztésével. E közös tapasztalat eredménye egy olyan tesztplatform, amely a gyakorlatban felmerülő problémákra ad kézzelfogható megoldást.

Használati területek és szakmai tippek

• CPU és GPU tuning: gyors alkatrészcserék, nyitott felépítésű légáramlás, többzónás ventilátorvezérlés.
• Alaplap és memória teszt: könnyen elérhető slotok, PCIe és memória modulok egyszerű ki- és beépítése.
• Hűtés összehasonlítás: különböző léghűtők és AIO-k gyors cseréje, stabilan integrált radiátor tartókkal.
• Szoftveres és OS tesztelés: több OS vagy BIOS verzió eltárolása microSD kártyákon vagy SSD-ken, egyszerű váltási lehetőséggel.
• Labor- és oktatási környezet: átlátható komponenselrendezés, jól szemléltethető hardverfelépítés, így oktatásra és bemutatókra is ideális.

Nyitott tesztállomás használatakor érdemes figyelni a környezeti por mennyiségére, a megfelelő légáramlás biztosítására, valamint arra, hogy a kábelezés rendezett maradjon – ebben segít a mellékelt tépőzáras pánt és a logikus portelrendezés. A több ventilátor- és pumpazóna lehetőséget ad külön profilok kipróbálására, például különböző fordulatszámgörbék összehasonlítására tuning vagy zajoptimalizálás során.

Az integrált microSD slotok különlegessége, hogy olcsón és gyorsan készíthető velük több különálló tesztkörnyezet – például dedikált rendszerkártya BIOS-frissítéshez, meghajtótelepítéshez vagy stabilitásteszthez –, miközben az SSD-ket megkímélhetjük a felesleges írásterheléstől. Ez a kombináció, a masszív mechanikai felépítéssel és a célzottan tuningra szabott elektronikával együtt olyan eszközzé teszi a platformot, amely hosszú távon is megbízható társ lesz minden hardvertesztelő és túlhajtó számára.
