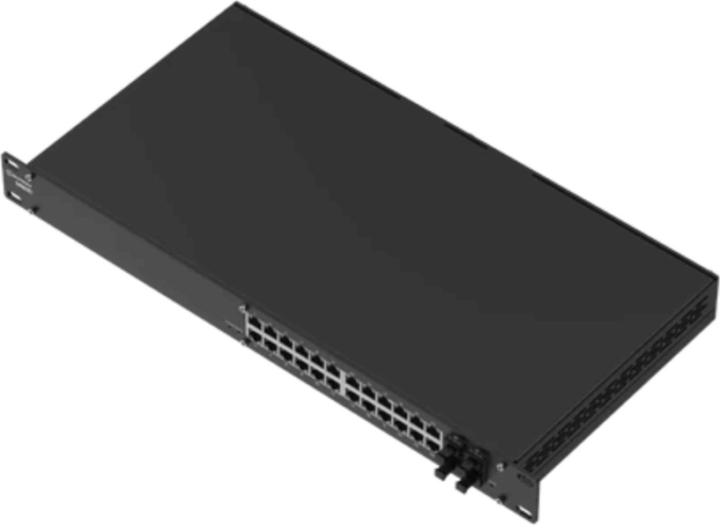

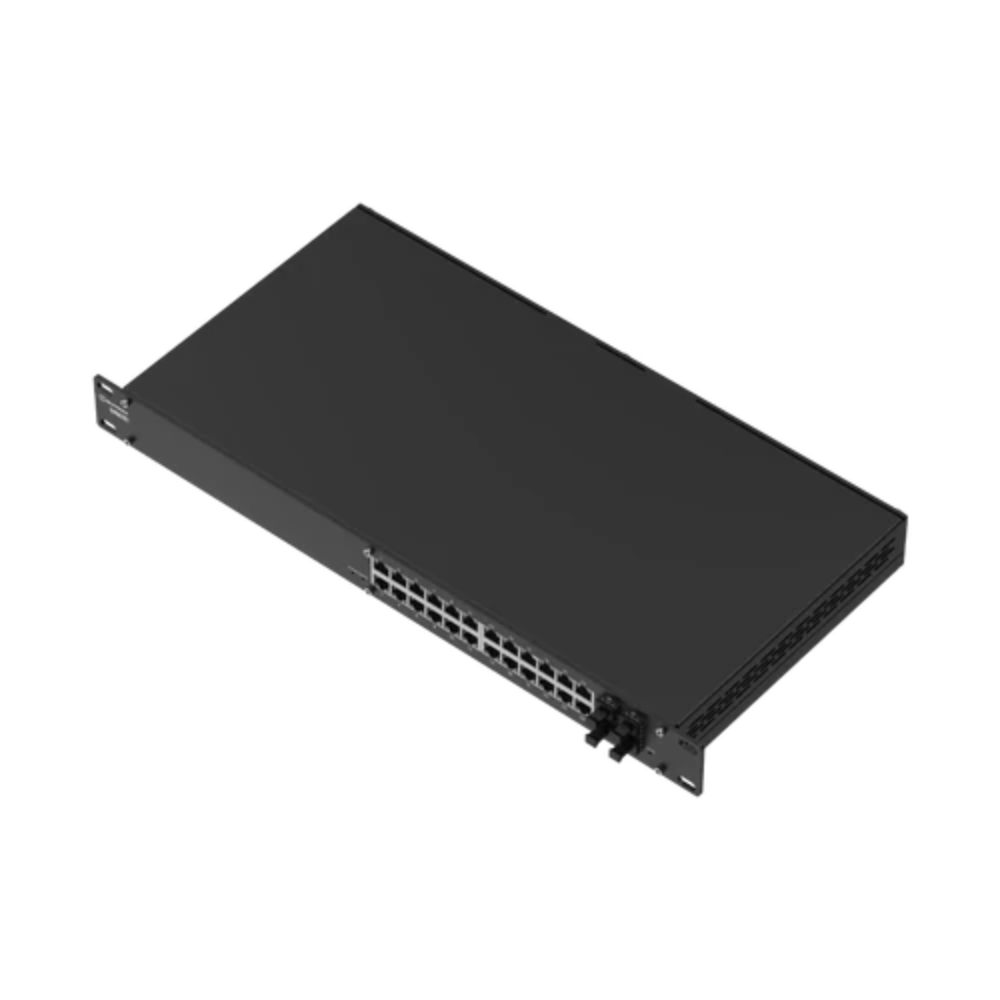

Teltonika SWM281 28-port Smart Managed Gigabit Rack Switch

Nagy teljesítményű, intelligens hálózati központ vállalati és ipari környezetbe

Egy modern hálózat központi eleme az a kapcsoló, amely képes egyszerre nagy számú eszközt kiszolgálni, miközben precízen szabályozza a forgalmat, védi az adatokat és stabil gerincet biztosít a teljes infrastruktúrának. Ez a gigabites, menedzselhető rack switch éppen erre készült: nagy portszám, ipari protokollok támogatása, fejlett L2/L3 funkciók és felhőalapú menedzsment egyetlen robusztus eszközben.

Főbb előnyök röviden

✔ 24x Gigabit Ethernet + 4x SFP – nagy portszámú, bővíthető hálózati gerinc
✔ Ipari protokollok – Profinet Class B (opcionális), EtherNet/IP, MRP támogatás
✔ L2+ és L3 routing funkciók – dinamikus útvonalválasztás: BGP, OSPF v2, RIP, EIGRP
✔ Fejlett biztonság – TPM 2.0, 802.1X, MAC-szűrés, PAM, Radius, TACACS+
✔ Távoli felügyelet – Teltonika RMS támogatás, központi FW- és konfigurációkezeléssel
✔ Rackbe szerelhető kivitel – 1U magas, eloxált alumínium ház, professzionális környezetbe

Nagy sűrűségű, gigabites kapcsolatok és optikai bővíthetőség

A switch kimondottan olyan hálózatokhoz készült, ahol nagyszámú, nagy sávszélességű végpontot kell egyetlen, stabil infrastruktúrába integrálni.

Kapcsolati lehetőségek:
• 24 x RJ45 Ethernet port – 10/100/1000 Mbps, auto MDI/MDIX, teljes gigabites kapacitás minden porton
• 4 x SFP optikai port – nagy távolságú, nagy sebességű optikai uplinkekhez és gerinchálózat-összekötéshez

Teljesítmény és kapacitás:
• Blokkolásmentes sávszélesség: 56 Gbps
• Továbbítási sebesség: 83,33 Mpps
• MAC-címtábla: 8K bejegyzés
• Jumbo frame támogatás: 10 000 bájt
• Csomagpuffer: 512 KB

A nem-blokkoló architektúra biztosítja, hogy a switch még maximális terhelés alatt is képes minden porton valós gigabites forgalmat kezelni – ideális adatintenzív alkalmazásokhoz, IP-kamerarendszerekhez, szervertermekhez és ipari vezérlőrendszerekhez.

Fejlett L2/L3 funkciók vállalati szintű hálózattervezéshez

A nyers sávszélesség mellé kifinomult vezérlési és routing képességek társulnak, így a switch komplex, több alhálózatból álló infrastruktúrák központi elemévé válhat.

L2 funkciók: hurokvédelem, továbbítási tábla, VLAN, STP/RSTP, portizoláció, porttükrözés (Port Mirroring), EEE (802.3az) energiatakarékos Ethernet, kábeldiagnosztika.

L3 routing funkciók: statikus IPv4/IPv6 útvonalak, DHCP szerver, DHCP kliens, DHCP statikus kiosztás MAC-wildcarddal, DHCPv6 kliens, dinamikus útválasztás BGP, OSPF v2, RIP v1/v2, EIGRP protokollokkal. Ez lehetővé teszi komplex, redundáns és hatékony útvonalválasztási struktúrák kialakítását nagyvállalati és ipari hálózatokban.

Szegmentálás, vezérlés és QoS

VLAN és hálózatkezelés: 802.1Q VLAN, 802.1p szolgáltatási osztályok, 802.1X port alapú hozzáférés-vezérlés, LLDP, SNMP v2/v3 támogatás a felügyeleti rendszerekhez.

Minőségbiztosított forgalom (QoS):
Port prioritás, DSCP prioritás, 802.1p prioritás és TOS alapú osztályozás, valamint SP/WFQ/WRR ütemezési módok. A sávszélesség-szabályozás (rate limiting) és viharvédelem (storm control), illetve a port alapú forgalomszabályozás (traffic shaping) biztosítja, hogy a kritikus vezérlőjelek, IP-telefónia vagy videostream fixen elsőbbséget kapjanak.

Ipari protokollok és redundancia – automatizálási környezetre szabva

A switch kiválóan illeszkedik gyártósorok, vezérlőszekrények és ipari hálózatok infrastruktúrájába.

Ipari protokollok: Profinet Class B megfelelőség (opcionális rendelési kóddal), EtherNet/IP, LLDP. Ezek révén könnyen integrálható vezető PLC-gyártók (pl. Siemens, Rockwell) rendszereibe.

Redundancia MRP-vel: MRP kliens és MRP menedzser szerepkör támogatás. A Media Redundancy Protocol lehetővé teszi gyűrű topológiák kialakítását, amely kábelszakadás vagy eszközhiba esetén is villámgyorsan, ms nagyságrendben visszaállítja az adatforgalmat alternatív útvonalon.

Biztonság központi helyen – védett hálózati gerinc

A kritikus ipari rendszerek és vállalati adatok védelme érdekében a switch számos, felső kategóriás eszközökre jellemző biztonsági funkciót kínál.

Hitelesítés és hozzáférés: PAM előre megosztott kulccsal, Radius, TACACS+, IP-cím és sikertelen bejelentkezési kísérletek blokkolása, 802.1X port alapú hálózati hozzáférés-vezérlés kliens- és szerveroldalon.

Hardveres biztonság: TPM 2.0 azonosító és hitelesítő modul, amely segíti a biztonságos rendszerindítást és a titkosítási kulcsok védelmét.

MAC-szűrés: MAC-szűrés támogatása – a felhasználók MAC-cím alapján engedélyezhetik vagy tilthatják le egyes eszközök kommunikációját, így egyszerűen kialakítható finomszemcsés hozzáférés-szabályozás a portok szintjén.

Központi, felhőalapú menedzsment és fejlett diagnosztika

A switch teljes funkcionalitással illeszkedik a Teltonika Networks RMS (Remote Management System) környezetébe, amely lehetővé teszi több eszköz firmware-ének és konfigurációjának egyidejű, távoli frissítését, központi nyilvántartását és monitoringját.

Menedzsment és firmware-kezelés: WEB UI-ból történő firmware frissítés fájlból, FW-verzió ellenőrzése szerveren, konfigurációs profilok kezelése, konfigurációmentés; FOTA támogatás; RMS-en keresztüli firmware és konfiguráció frissítés több eszközön egyszerre. A frissítések a meglévő beállítások megtartásával végezhetők, szükség esetén pedig visszaállíthatók a gyári paraméterek (IP-cím, PIN, felhasználói adatok stb.).

Diagnosztikai eszközök: beépített kábeldiagnosztika, ping, traceroute, nslookup – mindez segít a problémák gyors azonosításában anélkül, hogy külön eszközökre vagy helyszíni beavatkozásra lenne szükség.

Nyílt, fejleszthető platform – TSWOS, API és SDK

A switch TSWOS operációs rendszert futtat, amely OpenWrt alapú Linux OS. Ez a megoldás rugalmas, testreszabható környezetet kínál integrátoroknak, fejlesztőknek és rendszermérnököknek.

Operációs rendszer és nyelvek: Busybox shell, Lua, C, C++ támogatás, így saját script-ekkel és alkalmazásokkal automatizálhatók a hálózatüzemeltetési feladatok.

Fejlesztői eszközök: SDK csomag és build környezet, valamint csomagkezelő szolgáltatás, amely segítségével további szoftvermodulok telepíthetők az eszközre.

Web API támogatás: Teltonika Networks Web API (béta), konfigurálható API-végpontokkal, amelyek lehetővé teszik a konfigurációk olvasását és módosítását külső rendszerekből – ideális integrációkhoz, automatizált felügyeleti és menedzsment platformokhoz.

Megbízható hardver, professzionális kivitel

Processzor és memória: Realtek egymagos, 500 MHz-es MIPS-4KEc CPU, 128 MB DDR3 RAM és 16 MB soros flash gondoskodik a stabil működésről még komplex routing- és menedzsment-feladatok mellett is.

Fizikai kivitel: eloxált alumínium ház és panelek, 483 x 44 x 234 mm-es (1U) rack-méret, 1853 g tömeg. A mellékelt rack szerelőkészlet egyszerű integrációt biztosít 19"-os rack szekrényekbe.

Csatlakozók és jelzőfények: 24 x RJ45 Ethernet port, 4 x SFP optikai port, 1 x C14 tápcsatlakozó, szoftveres reset gomb, földelőcsavar. Állapotjelző LED-ek: 1 x tápellátás LED, 48 x ETH LED, 4 x SFP LED, 1 x állapot LED – ezek segítik a helyszíni állapotellenőrzést.

Tápellátás és fogyasztás: 100–240 VAC, 50/60 Hz bemenet, C14 csatlakozóval. Tipikus tétlen fogyasztás kb. 5,5 W, maximális terhelés mellett is csak 20 W körüli felvétel – költséghatékony, energiatakarékos üzemeltetéshez.

Ipari környezetre szabott kialakítás és tanúsítványok

Környezeti paraméterek: üzemi hőmérséklet 0 °C és +50 °C között, 10–90% relatív páratartalom (nem lecsapódó), IP30 védettségi szint – tipikus ipari szekrényekben, szervertermekben és technológiai helyiségekben való felhasználásra optimalizálva.

Szabványok és megfelelőségek: CE, UKCA, CB, RCM, FCC, IC jóváhagyások. Ezek a tanúsítványok a különböző régiók jogszabályi megfelelését és az elektromágneses kompatibilitást (EMC) igazolják.

Célalkalmazások és felhasználási területek

Ez a menedzselhető switch kiváló megoldás minden olyan helyszínen, ahol nagy portszámra, intelligens menedzsmentre és ipari kompatibilitásra van szükség, PoE nélkül:

• Szervertermek és adatközpontok – nagy portszámú, gigabites hozzáférési vagy aggregációs réteg, optikai uplinkekkel.
• Ipari vezérlőszekrények – PLC-k, frekvenciaváltók, HMI-k és érzékelők csatlakoztatása Profinet/EtherNet/IP hálózatokban.
• Gyártósorok és gyár-infrastruktúra – MRP gyűrűk, redundáns ipari gerinchálózatok kiépítése.
• Nagykiterjedésű telephelyek – épületek közötti optikai összeköttetések, szegmensenkénti VLAN-szeparációval.
• Biztonságtechnikai rendszerek – IP-kamerák, rögzítők, beléptető- és felügyeleti rendszerek logikai szétválasztása és QoS-kezelése.

Mit tartalmaz az alapcsomag?

• L2+ menedzselt, rackbe szerelhető switch
• Gyors üzembe helyezési útmutató (QSG)
• Csomagolódoboz
*A csomag tartalma a konkrét rendelési kódtól függően eltérhet.

Technikai áttekintés – részletes jellemzők

Ethernet és optikai interfészek: 24 x 10/100/1000 Mbps RJ45, 4 x SFP port; 802.3i, 802.3u, 802.3ab, 802.3x, 802.3az szabványok támogatása, auto MDI/MDIX.

Ipari és hálózati szolgáltatások: Profinet B osztály (opcionális), EtherNet/IP, SNMP v2/v3, LLDP, 802.1Q VLAN, 802.1p, 802.1X, DHCP szerver/kliens/statikus, MRP kliens/menedzser, STP/RSTP, statikus/dinamikus routing (BGP, OSPF v2, RIP v1/v2, EIGRP), IPv4/IPv6 támogatás.

Biztonság és hozzáférés: TPM 2.0, PAM, Radius, TACACS+, IP-alapú és bejelentkezési kísérlet-alapú blokkolás, 802.1X kliens és szerver, MAC-szűrés konfigurálható tiltási/engedélyezési szabályokkal, port VLAN szétválasztás.

QoS és forgalomszabályozás: port/DSCP/802.1p/TOS alapú prioritás, SP/WFQ/WRR ütemezés, sávszélesség-korlátozás, storm control, port alapú traffic shaping.

Diagnosztika és menedzsment: kábeldiagnosztika, ping, traceroute, nslookup, Web UI, RMS, FOTA, API, konfigurációs profilok, mentés/visszaállítás, gyári alaphelyzetbe állítás.

Érdekességek és hasznos tudnivalók a kategóriáról

• Az L2+ menedzselhető switchek átmenetet képeznek a klasszikus L2 és a teljes értékű L3 switchek között: a legtöbb vállalati és ipari alkalmazásban elegendő routing funkcionalitást biztosítanak külön router nélkül is.
• A Profinet Class B támogatás különösen fontos ott, ahol determinisztikus kommunikáció és rövid ciklusidő szükséges – tipikusan mozgó gépsorok, robotcellák és összeszerelő állomások esetében.
• A MRP gyűrűs topológia nagy előnye, hogy egyetlen kábelhiba esetén gyakorlatilag észrevétlenül áll át a hálózat tartalék útvonalra, így az ipari folyamatok nem állnak le.
• A jumbo frame támogatás (10 000 bájt) komoly előnyt jelent nagy mennyiségű adat mozgatásakor (pl. adatmentés, videostream, gépi látás), mivel csökkenti a CPU terhelést és javíthatja az átviteli hatékonyságot.
• Az OpenWrt alapú TSWOS révén a hálózati eszköz nem csupán passzív switch, hanem egy programozható, automatizálható hálózati csomópont, amelyet könnyen integrálhatunk egyedi felügyeleti, logolási vagy ipari IoT-megoldásokba.
• A MAC-szűrés, 802.1X és VLAN-ok kombinációjával nagyon finoman hangolt, több szintű hozzáférés-vezérlés valósítható meg – különösen hasznos olyan környezetekben, ahol vendég-, irodai és termelési hálózat ugyanazon a fizikai infrastruktúrán fut.
