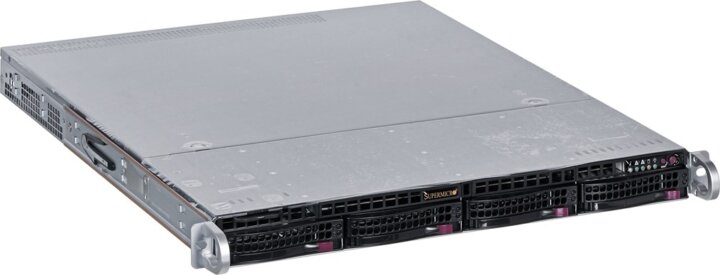

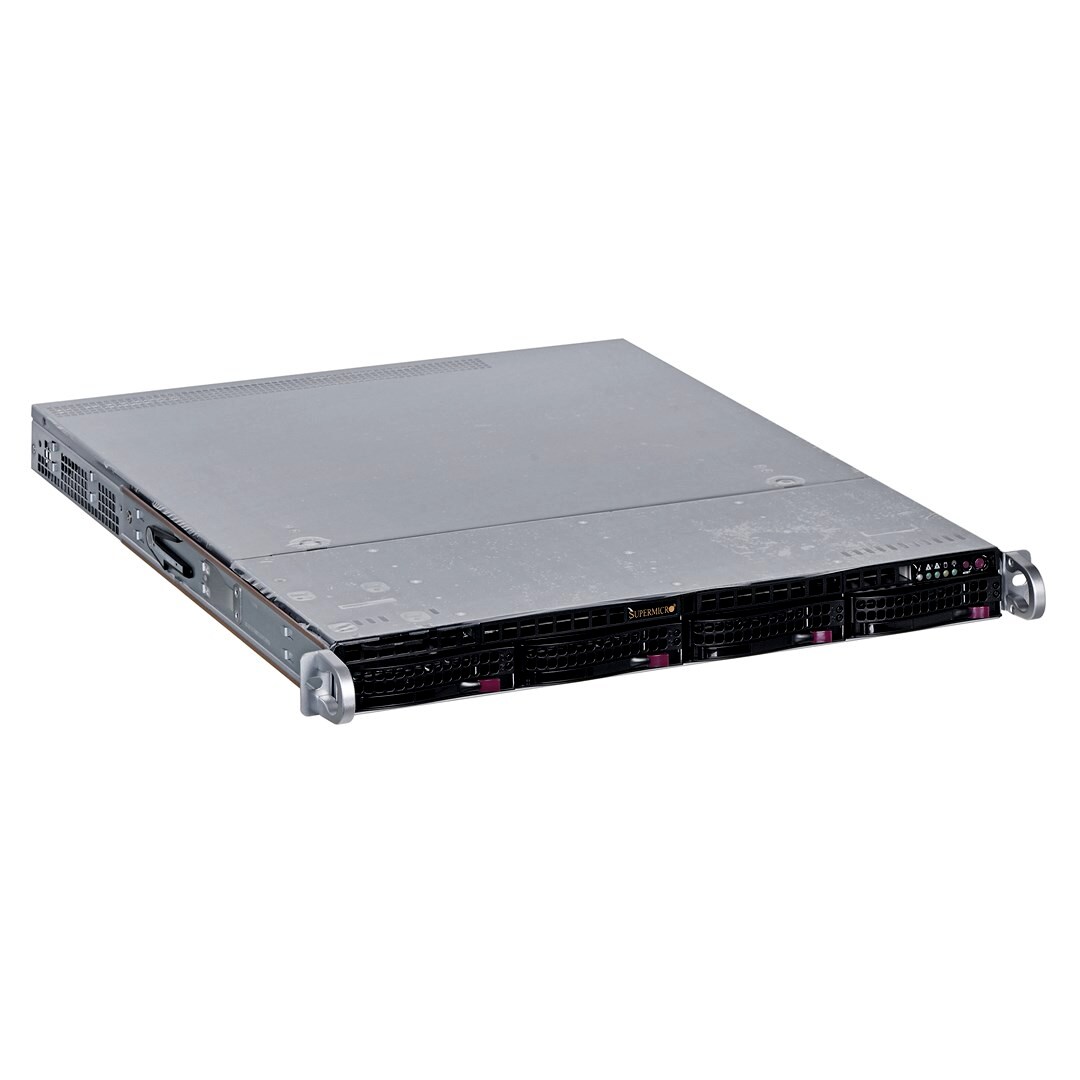

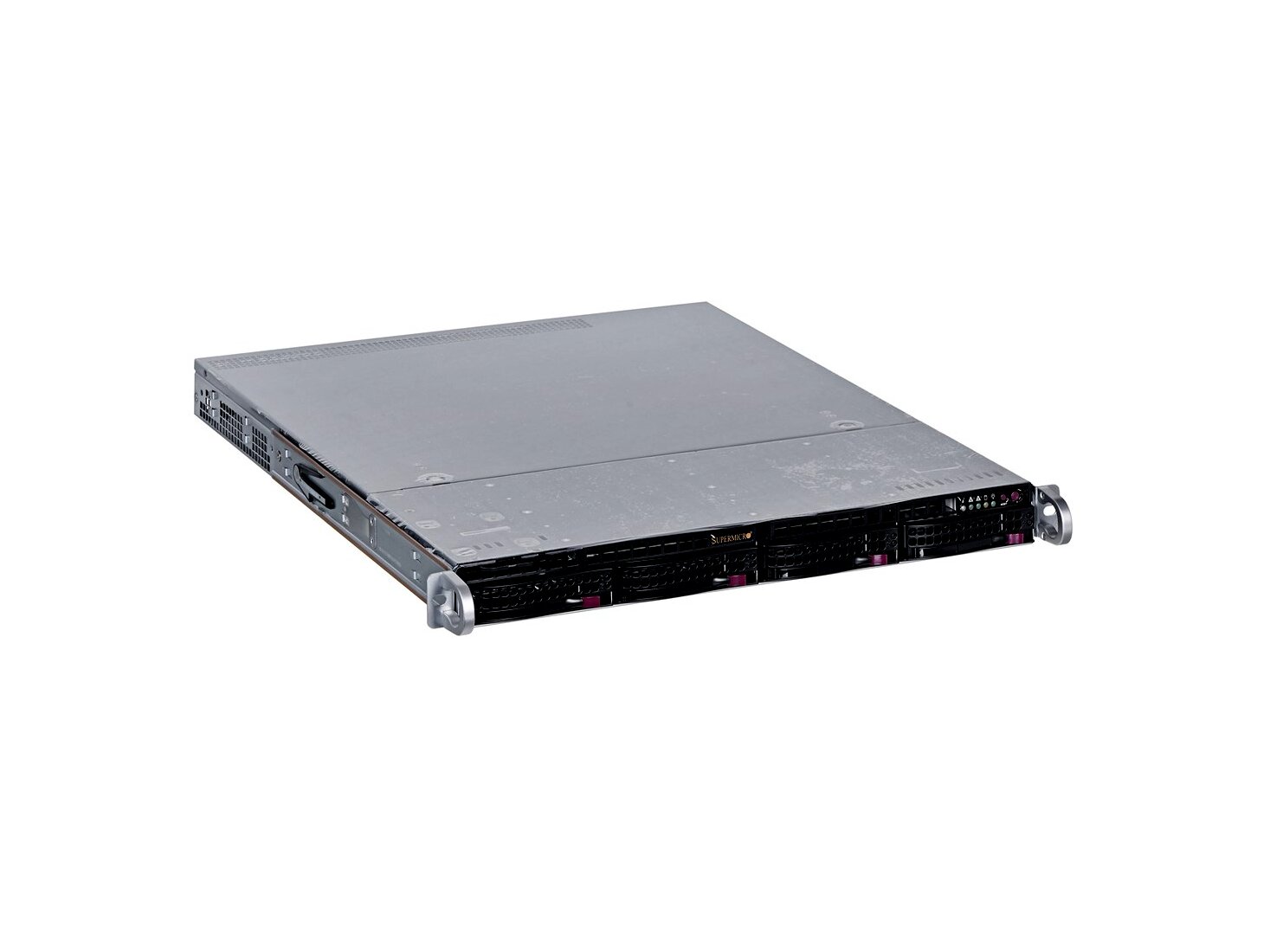

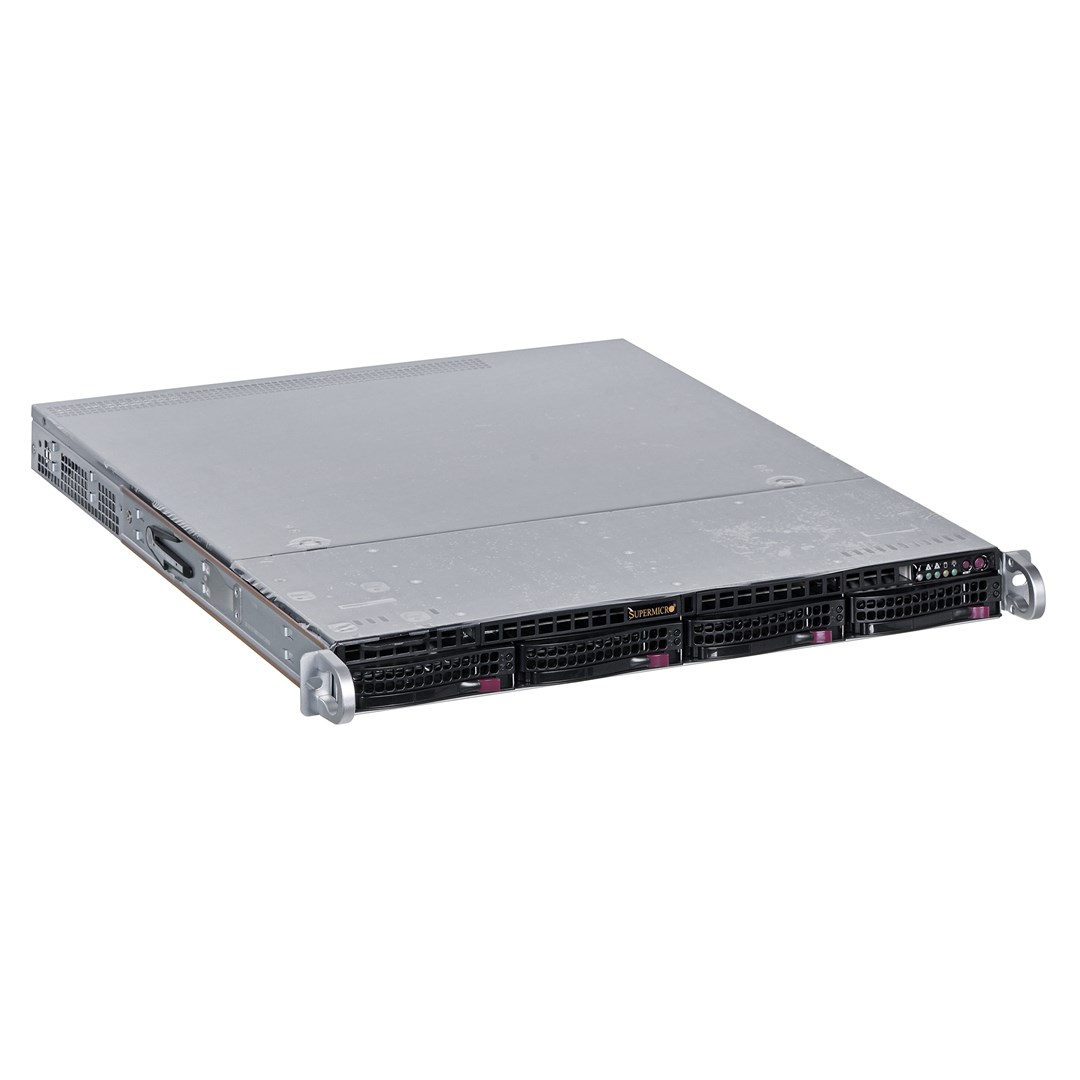

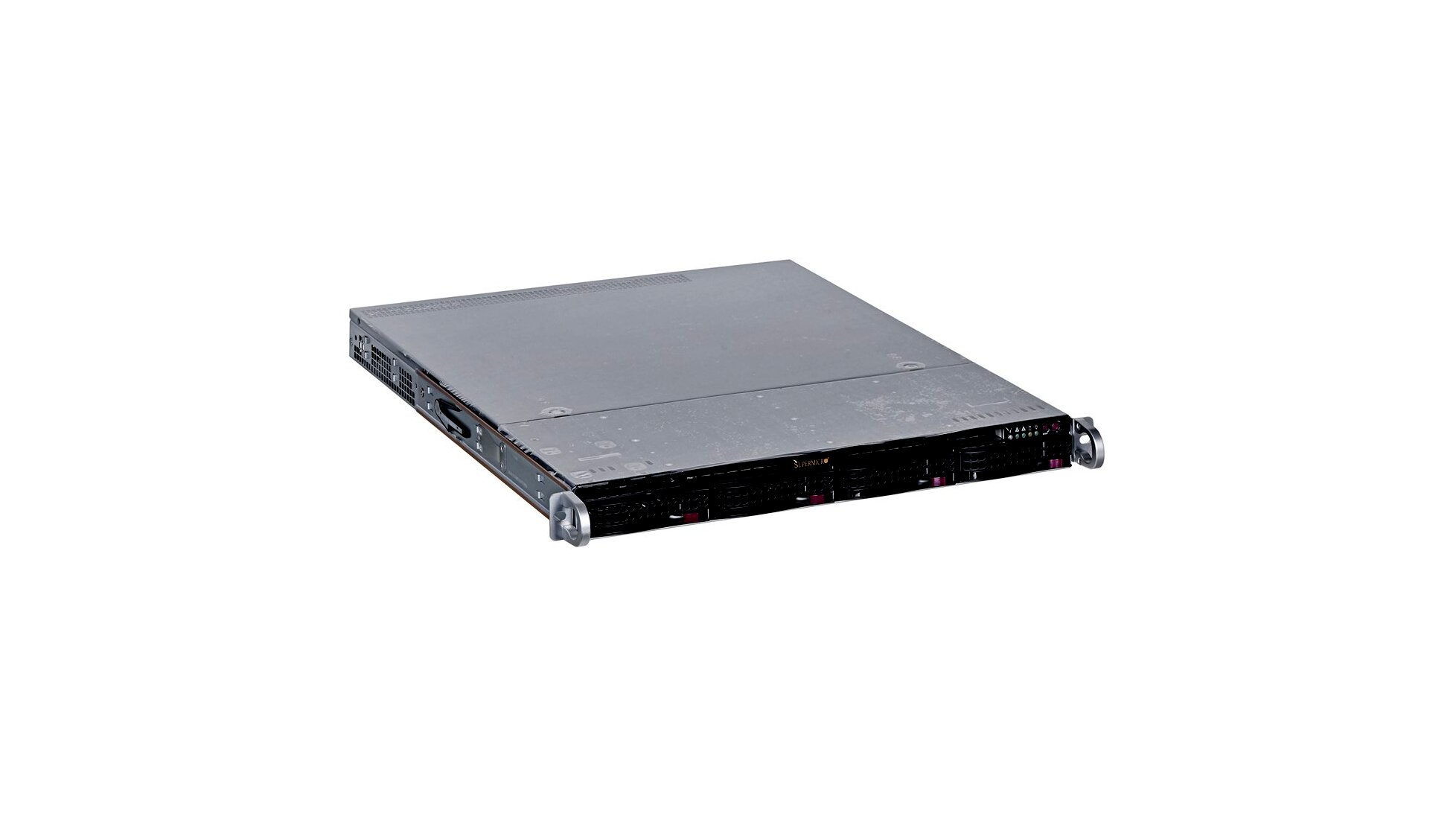

Supermicro CSE813MFTQC-R407CB 1U Rack Szerver (400W)

Professzionális 1U rack ház kompakt, mégis nagy teljesítményű szerverekhez

Ideális megoldás adatközpontok, vállalati szerverek, virtualizációs és tároló rendszerek építéséhez, ahol a megbízhatóság, a nagy sűrűségű elhelyezés és a stabil működés alapkövetelmény.

Főbb jellemzők

✔ Kompakt 1U kialakítás – mindössze 1.7" (43 mm) magasság, 17.2" (437 mm) szélesség, 19.85" (503 mm) mélység
✔ Rugalmas alaplap támogatás – ATX (12" x 10") és Micro ATX (9.6" x 9.6") formátum
✔ Intel® és AMD processzor kompatibilitás – egy- és kétfoglalatos rendszerekhez is alkalmas
✔ 4 db 3,5" hot-swap SAS/SATA meghajtóhely – 12 Gb/s-os backplane, gyors, üzemben cserélhető diszkekkel
✔ 1U, 400 W redundáns, Platinum hatásfokú tápegység – 94%-os energiahatékonyság, nagyfokú üzembiztonság
✔ Erős hűtés – 4 db 40x28 mm-es PWM ventilátor a stabil üzemi hőmérsékletért
✔ Professzionális felügyelet – állapotjelző LED-ek, hálózati aktivitás visszajelzés, rendszerinformációs LED
✔ Masszív, rack-be szerelhető kialakítás – fekete színű, adatközponti környezetbe illeszkedő megjelenéssel

Felépítés és bővíthetőség

A 1U rack ház kialakítása úgy lett megtervezve, hogy a lehető legnagyobb teljesítményt nyújtsa minimális helyigény mellett. A ház támogatja a szabványos ATX és Micro ATX alaplapokat, így széles körben kompatibilis szerver, storage vagy hálózati megoldások építéséhez.

A rendszer egy teljes magasságú bővítősínt kínál (1x full-height slot), amely lehetővé teszi nagyobb méretű hálózati kártyák, RAID vezérlők vagy egyéb PCIe kártyák használatát. Ez különösen hasznos nagy sávszélességű, többportos 10/25/40 GbE hálózati adapterek, illetve professzionális tárolóvezérlők esetén.

Tárolókapacitás és backplane

A frontoldalon 4 db 3,5"-os, hot-swap SAS/SATA meghajtóhely található, amelyek egy 4-portos, 12 Gb/s sebességű 1U backplane-hez csatlakoznak. Ez lehetővé teszi nagy sebességű SSD-k vagy nagy kapacitású HDD-k használatát, akár vegyes konfigurációban is, a rendelkezésre állási és teljesítményigényeknek megfelelően.
A hot-swap kivitelnek köszönhetően a meghajtók működés közben cserélhetők, ami minimalizálja a leállásokat karbantartás vagy meghibásodás esetén.

Előlapi vezérlés és jelzés

Az előlapon minden fontos rendszerfunkció közvetlenül elérhető:
• Power On/Off gomb
• Rendszer reset gomb
• Power állapotjelző LED
• HDD aktivitás LED
• Rendszerinformációs LED – hibajelzés, figyelmeztetések
• 2 db hálózati aktivitás LED – hálózati forgalom és kapcsolat állapotának kijelzésére
Opcionálisan slim DVD-ROM és USB + COM port tálca is beépíthető, amely megkönnyíti a helyszíni telepítést, diagnosztikát és karbantartást.

Hűtés és üzemi környezet

A ház hűtéséről 4 db 40x28 mm-es PWM ventilátor gondoskodik, amelyek fordulatszáma terheléstől függően szabályozható. Ez biztosítja a stabil hőmérsékletet még nagy terhelés alatt is, miközben az energiafelhasználás optimalizált.
Üzemi környezetre vonatkozó adatok:
• Üzemi hőmérséklet: 5°C – 35°C (41°F – 95°F)
• Nem üzemi hőmérséklet: -40°C – 70°C (-40°F – 158°F)
• Üzemi páratartalom: 8% – 90% (nem kondenzáló)
• Nem üzemi páratartalom: 5% – 95% (nem kondenzáló)
Ezek az értékek jól jelzik, hogy a rendszer adatközponti és vállalati környezetben hosszú távon, stabilan üzemeltethető.

Redundáns, nagy hatásfokú tápegység

A házba 1U, 400 W-os redundáns tápegység került, Platinum minősítéssel és PMBus támogatással. A Platinum szintű, 94%-os hatásfok kiemelkedően jó energiahasznosítást jelent, ami alacsonyabb üzemeltetési költségeket és kevesebb hőtermelést eredményez.
Főbb tápegység adatok:
• Névleges teljesítmény: 400 W (100–240 Vac vagy 200–240 Vdc bemenettel)
• AC bemeneti frekvencia: 50–60 Hz
• Méretek: 220 x 54,5 x 40,25 mm
• Kimeneti típus: backplane (gold finger)
• +12 V ág: Max 33 A / Min 0 A (100–240 Vac)
• +5Vsb ág: Max 3 A / Min 0 A
A rendszerhez PDB-PT813M-2424 teljesítményelosztó (power distributor) tartozik, amely a feszültségeket biztonságosan továbbítja az alaplap és a perifériák felé:
• +5 V Max: 25 A • +3,3 V Max: 25 A • -12 V Max: 0,6 A

Tanúsítványok és szabványok

A tápegység és a rendszer kialakítása több nemzetközi biztonsági és EMC szabványnak is megfelel, ami különösen fontos vállalati és adatközponti környezetben:
• BSMI
• CCC
• CE/EMC
• FCC Class A
• UL/CB
• UL/CUL
A kettős Platinum minősítés a tápegységre szigorú hatásfok-teszteket jelez, ami megbízhatóságot és stabil működést garantál folyamatos, 7/24 üzem esetén is.

Méretek, tömeg, kivitel

• Külső méretek (H x Sz x M): 19,85" (503 mm) x 17,2" (437 mm) x 1,7" (43 mm)
• Bruttó tömeg: 33,5 lbs (15,2 kg)
• Csomagolás méretei (Sz x M x H): 23,4" (594 mm) x 8,5" (216 mm) x 29,7" (754 mm)
• Szín: fekete
A kompakt 1U méret lehetővé teszi a nagy sűrűségű rack-szerelést, ami különösen hatékony, ha sok szervert kell elhelyezni korlátozott rackszekrény-kapacitás mellett.

Felhasználási területek és szakmai tudnivalók

Ez a kategória különösen népszerű a virtualizációs hostok, webszerverek, adatbázisszerverek, tároló (NAS/SAN) rendszerek, valamint hálózati szolgáltató szerverek (tűzfal, proxy, load balancer) kialakításánál. A 4 db hot-swap háttértárhely lehetővé teszi tipikus RAID 1, RAID 5 vagy RAID 10 konfigurációk kiépítését, így jól egyensúlyozható a teljesítmény, a kapacitás és az adatbiztonság.

A 1U kialakítás miatt a hűtés és légáramlás kulcsfontosságú: a 4 PWM ventilátor, a gondosan kialakított légcsatornák és a nagy hatásfokú tápegység együtt biztosítják, hogy a szerver folyamatos, magas terhelés mellett is megbízhatóan működjön. Az Intel® és AMD processzorok széles körű támogatása rugalmasságot ad a konfigurációban – a vásárló döntheti el, hogy inkább többmagos, sokszálas processzorokra vagy kedvezőbb fogyasztású CPU-kra optimalizálja a rendszert.

Érdemes megjegyezni, hogy a professzionális 1U házak tervezésekor kiemelt figyelmet kap a légáramlás iránya (elölről hátra), a kábelmenedzsment és a komponensek sűrű, mégis jól hozzáférhető elhelyezése. Ez a kialakítás nemcsak a hőmenedzsmentet javítja, hanem a karbantartást is felgyorsítja. A hot-swap meghajtófiókok, a redundáns tápegységek és a frontoldali LED-ek mind azt a célt szolgálják, hogy a rendszer minimális állásidővel, magas rendelkezésre állással üzemeljen hosszú éveken át.
