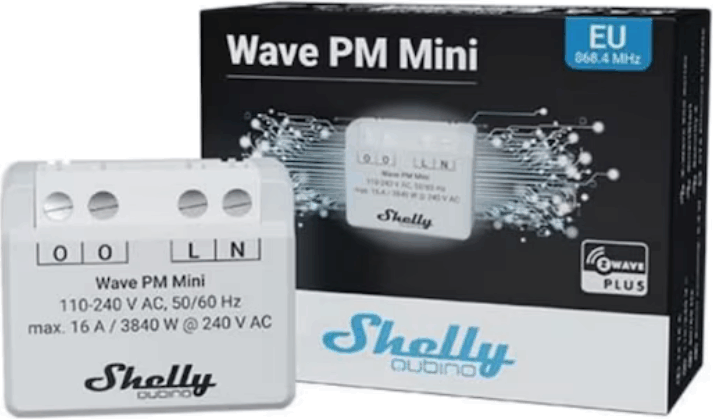

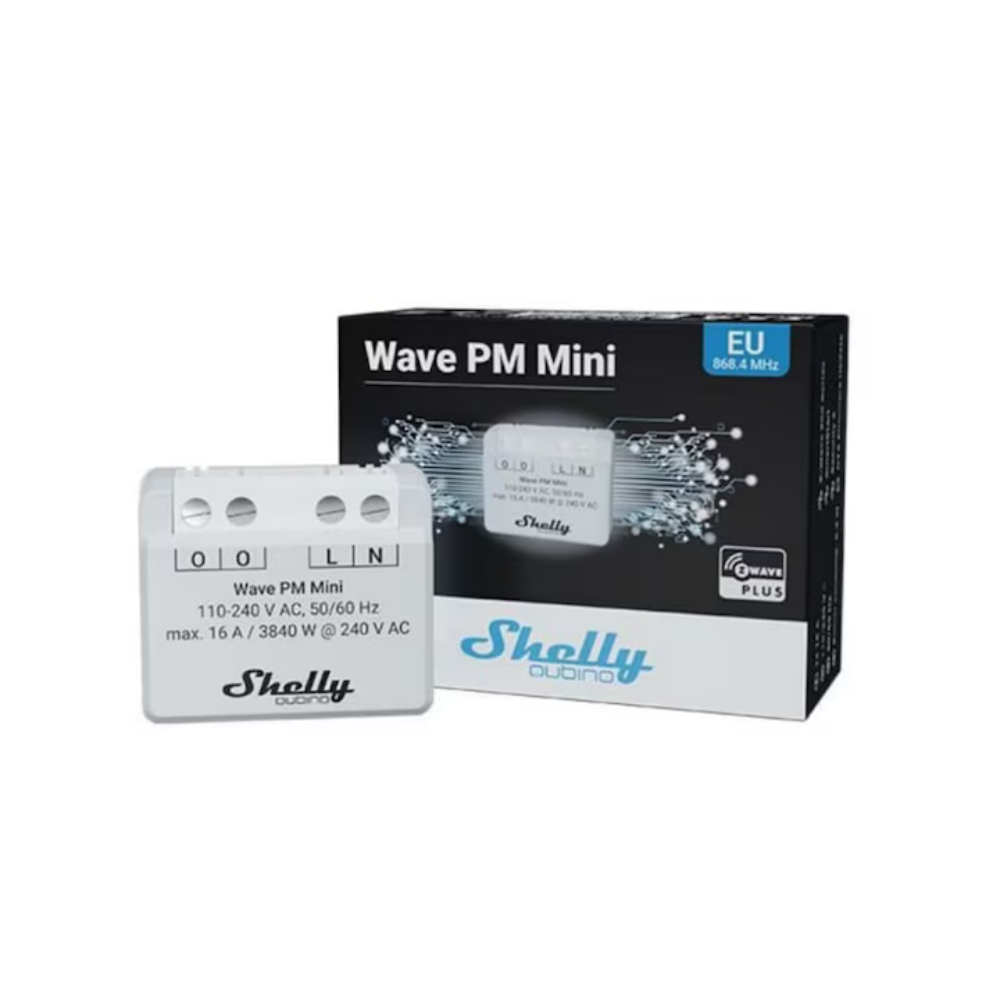

Shelly Qubino Z-Wave PM Mini Fogyasztásmérő Okos relé

Professzionális, kompakt energiafelügyelet Z-Wave rendszerhez

A világ egyik legkisebb Z-Wave® teljesítménymérő modulja, amely lehetővé teszi elektromos fogyasztók (akár 16 A-ig) pontos energiafelügyeletét, egyenesen a fali dobozból. Ideális okosotthon-rendszerekhez, ahol a méret számít, mégis elengedhetetlen a megbízható fogyasztásmérés és az energiahasználat optimalizálása.

Főbb előnyök

• Kompakt kialakítás – mindössze 29×35×16 mm, szinte bármelyik szabványos süllyesztett dobozba vagy kapcsoló mögé beépíthető.
• Akár 16 A terhelhetőség – 110–240 V AC hálózaton, így lámpakörök, dugaljak, nagyobb fogyasztók mérésére is alkalmas (max. 3840 W).
• Nagy pontosságú teljesítménymérés – valós idejű fogyasztáskövetés (W), energiaoptimalizálási projektekhez ideális.
• Rendkívül alacsony saját fogyasztás – kevesebb mint 0,3 W, így nem rontja az energiahatékonyságot.
• Z-Wave 800 sorozat – legújabb generációs Z-Wave® S800 CPU, nagyobb hatótávval és stabilabb hálózattal.
• SmartStart támogatás – automatikus párosítás a kompatibilis Z-Wave központokkal, gyors üzembe helyezéshez.
• Biztonság 2 (S2) – fejlett titkosítás a legmagasabb biztonsági szint érdekében.
• OTA firmware-frissítés – éteren keresztüli szoftverfrissítések, új funkciók és hibajavítások telepítéséhez.
• Z-Wave repeater funkció – erősíti a hálózatot, javítja a Z-Wave eszközök közötti kommunikációt.
• Széleskörű kompatibilitás – Z-Wave tanúsítvánnyal rendelkező központokkal és több mint 4000 különböző Z-Wave eszközzel együttműködik.

Műszaki adatok

Tápellátás és terhelhetőség
• Tápfeszültség: 110–240 V AC, 50/60 Hz • Névleges áram: max. 16 A • Max. mérhető teljesítmény: 3840 W • Maximális mérőáram: 16 A • Külső védelem: 16 A kismegszakító, B vagy C karakterisztika, 6 kA megszakítóképesség • Energiakorlátozási osztály: 3.

Energiafogyasztás és védelem
• Saját fogyasztás: < 0,3 W • Teljesítménymérés (W): igen • Túlmelegedés elleni védelem: igen.

Z-Wave rádiós jellemzők
• Z-Wave® CPU: S800 sorozat • Frekvencia: 868,4 MHz (CEPT-országok) • Maximális sugárzott RF teljesítmény: < 25 mW • Hatótáv: akár 40 m beltérben (környezettől függően) • Z-Wave® repeater funkció: igen • SmartStart támogatás: igen • Biztonság: S2.

Fizikai jellemzők
• Méret (Ma×Sz×Mé): 29×35×16 ±0,5 mm • Súly: 13 ±1 g • Szín: világos szürke • Ház anyaga: műanyag • Rögzítés: fali doboz • Csavarkapcsok max. nyomatéka: 0,4 Nm (3,54 lbin) • Vezető keresztmetszete: 0,5–1,5 mm² (20–16 AWG) • Vágott vezetékhossz: 5–6 mm.

Környezeti feltételek
• Üzemi hőmérséklet: -20 °C és +40 °C között • Páratartalom: 30–70% relatív • Maximális telepítési magasság: 2000 m.

Alkalmazási területek és felhasználás

A modul ideális választás azoknak, akik meglévő elektromos hálózatukat szeretnék okosfunkciókkal és pontos energiafigyeléssel kiegészíteni anélkül, hogy nagy helyigényű eszközöket építenének be. Kiválóan használható dugalj- és világítási körök fogyasztásmérésére, nagyobb készülékek (pl. mosógép, mosogatógép, hősugárzó) energiaellenőrzésére, energiahatékonysági projektekhez és fogyasztásalapú automatizálásokhoz. A beépített Z-Wave repeater funkció révén a modul egyúttal erősíti is az egész Z-Wave hálózatot.

Gyártói háttér – Shelly & Qubino együttműködés

A termék a Shelly és a Qubino közös fejlesztésének eredménye: a Shelly a világszerte ismert, kompakt Wi-Fi-s okosmoduljairól, míg a Qubino a professzionális Z-Wave megoldásairól vált ismertté. A két tapasztalat egyesítésével olyan Z-Wave eszköz született, amely egyszerre extrém kisméretű, villanyszerelő-barát kialakítású, és megfelel a modern okosotthon rendszerek magas elvárásainak.

Hasznos tudnivalók és érdekességek

• A világ legkisebb Z-Wave teljesítménymérői közé tartozó modul, amely lehetővé teszi a „láthatatlan” telepítést a kapcsolók és dugaljak mögött.
• A Z-Wave 800 sorozatú chippel alacsonyabb energiafogyasztás és nagyobb hatótáv érhető el a korábbi generációkhoz képest.
• Az S2 biztonsági szint a banki szintű titkosításhoz hasonló megoldásokat alkalmaz, így a vezérlés és a mérési adatok is védettek.
• A SmartStart párosításnak köszönhetően elég a Z-Wave hubban beolvasni a készülék QR-kódját, és a modul automatikusan bekerül a hálózatba az első bekapcsoláskor.
• A Z-Wave Mesh hálózat előnye, hogy minden feszültség alatti, repeater funkcióval rendelkező eszköz (mint ez a modul) továbbítja a jelet, növelve a rendszer stabilitását nagyobb lakásokban, családi házakban is.
• A fogyasztásmérő modulok segítségével könnyen azonosíthatók a rejtett „áramzabálók”, így sok esetben már pusztán a monitorozás és tudatos használat érezhető költségcsökkenést eredményez.
• Villanyszereléskor fontos a megfelelő keresztmetszetű vezeték, a helyes bekötés és a javasolt kismegszakító használata; a modul szerelését célszerű szakemberre bízni, különösen nagyobb terhelések esetén.
