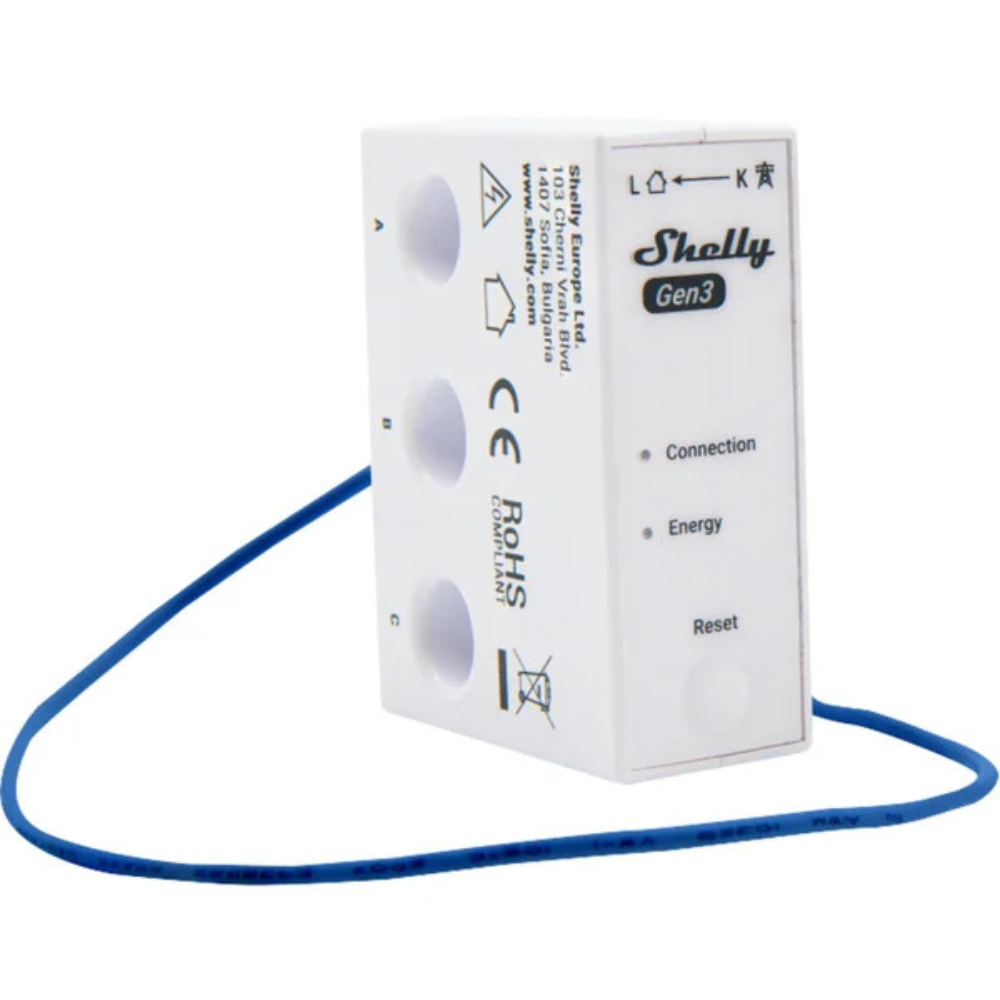

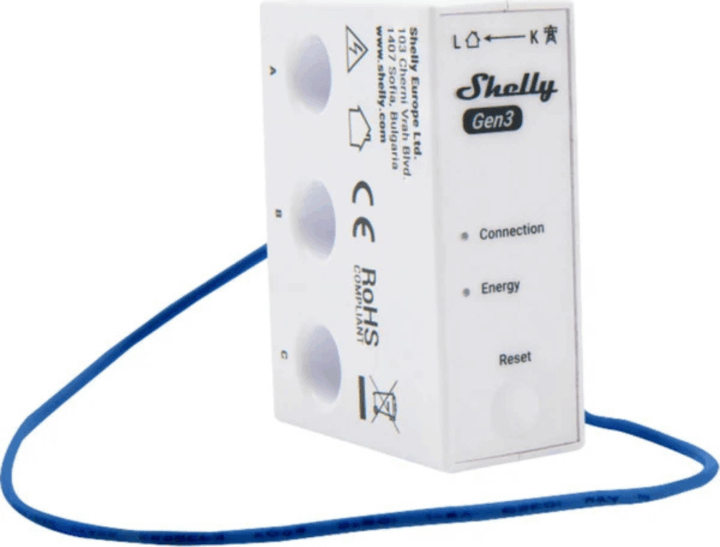

Shelly 3EM-63T Gen3 Háromfázisú okos energiamérő eszköz elosztószekrénybe

Professzionális energiafelügyelet kompakt kivitelben

A háromfázisú okos energiamérő ideális választás villamos elosztószekrényekbe, családi házak, lakások, kisebb ipari és kereskedelmi létesítmények energiafelhasználásának pontos, valós idejű monitorozására. Segítségével részletes képet kapunk a fogyasztásról, a visszatáplált energiáról, valamint a fotovoltaikus rendszerek termeléséről, így hatékonyan optimalizálható az energiafelhasználás és csökkenthetők a költségek.

Intelligens, hálózatra csatlakozó mérőeszköz

A készülék beépített Wi‑Fi és Bluetooth kapcsolattal rendelkezik, nincs szükség külön központi egységre vagy hubra. A valós idejű feszültség-, áram-, teljesítmény- és energiamérés adatai közvetlenül elérhetők okostelefonról, böngészőből vagy okosotthon‑rendszereken keresztül. A pontos négynegyedes (4 kvadránsos) mérésnek köszönhetően egyaránt méri a felvett és a visszatáplált (pl. napelem által termelt) energiát.

Rugalmas háromfázisú vagy egyfázisú használat

A háromfázisú energiamérő nemcsak klasszikus 3 fázisú rendszerekben alkalmazható, hanem akár három egymástól független egyfázisú áramkör mérésére is. Ez különösen hasznos, ha például külön szeretnénk mérni a hőszivattyú, a klímaberendezés, a villanybojler vagy más nagyfogyasztók energiaigényét.

Főbb jellemzők

• Típus: háromfázisú okos energiamérő (mérőeszköz)
• Felhasználás: 3 fázisú hálózat vagy 3 független 1 fázisú áramkör mérése
• Mérési mód: váltóáram, 4 kvadránsos mérés (felvétel és visszatáplálás)
• Kompatibilitás: fotovoltaikus rendszerek (fogyasztás + termelés mérése)
• Saját fogyasztás: mindössze 2 W
• Kijelző: optikai impulzusjelző az energiafogyasztáshoz
• Feszültségtartomány: 220–240 V, 50/60 Hz
• Mérési tartomány: AC hálózatok, légkondicionáló rendszerek akár 240 V-ig
• Pontosság: B pontossági osztály (IEC 62053‑21)

Okos funkciók az energiaoptimalizáláshoz

• Valós idejű mérés és naplózás: a rendszer folyamatosan monitorozza a feszültséget, áramot, teljesítményt, teljesítménytényezőt és az energiafogyasztást, az adatokat időbélyeggel eltárolja (akár 7 nap részletes időalapú logolás). Ez lehetővé teszi a fogyasztási minták elemzését és a rejtett energiafalók azonosítását.
• Terhelés nélküli küszöbérték: alacsony terhelés esetén figyelmeztet, így kiszűrhetők a felesleges standby fogyasztók.
• Fázissorrend-hiba érzékelés (opcionális): segít az esetleges bekötési hibák korai felismerésében, ami különösen fontos háromfázisú motorok, hőszivattyúk vagy ipari berendezések esetén.
• Érintésmentes árammérés: áramváltóval (CT) dolgozik, így nem kell a fővezetékeket megszakítani, a telepítés gyorsabb és biztonságosabb.
• Beépített hőmérséklet-érzékelő: a készülék hőmérsékletének felügyelete a megbízható, hosszú távú működés érdekében.
• Valós idejű óra: pontos időszinkron az idősoros fogyasztási adatokhoz, időalapú automatizálásokhoz.
• Szkriptelés, MQTT támogatás: haladó felhasználók számára teljesen testreszabható logika, okosotthon-rendszerekbe (pl. MQTT‑alapú megoldások) való integráció.

Kapcsolódás és okosotthon integráció

• Hálózati kapcsolat: Wi‑Fi (nincs szükség külön hubra)
• Helyi konfiguráció: Bluetooth kapcsolattal egyszerű, gyors beállítás mobilról
• Adatkapcsolat: MQTT és egyéb integrációs lehetőségek modern okosotthon‑platformokhoz
• EU adatvédelmi megfelelés: a csatlakoztatott termékek adatkezelésével kapcsolatban részletes információ áll rendelkezésre (EU Data Act, gyártói tudásbázis).

Kompakt, DIN-sínre optimalizált kialakítás

A készülék kifejezetten villamos elosztószekrényekbe készült, DIN-sínre szerelhető megszakítók fölé vagy alá könnyedén elhelyezhető. A kis méretnek köszönhetően kevés helyet foglal, így utólagos telepítésre is ideális:

• Méretek: szélesség 31 mm × magasság 54 mm × mélység 42 mm
• Tápkábel hossza: 26 cm
• Tömeg: 52 g
• Szín: fehér

Shelly – nyílt, rugalmas okosotthon megoldások

A Shelly márka világszerte ismert a Wi‑Fi alapú, hubmentes okosotthon eszközeiről, amelyek könnyen integrálhatók meglévő rendszerekbe. A gyártó különösen nagy hangsúlyt fektet a nyílt protokollokra, a fejlett API-kra és az átlátható dokumentációra, így az energiamérő nemcsak a gyári alkalmazással, hanem számos független platformmal (pl. MQTT‑alapú, open‑source megoldások) is rugalmasan használható. Ez hosszú távon is jövőbiztos választássá teszi, mivel az infrastruktúra igény szerint bővíthető, módosítható.

Érdekességek és hasznos tudnivalók az energiamérésről

• A háromfázisú mérés segítségével pontosan látható, mennyire terhelődnek egyenletesen a fázisok, ami különösen fontos hőszivattyúk, nagy teljesítményű elektromos autó töltők, elektromos kazánok vagy ipari fogyasztók esetén.
• A négynegyedes mérés azt jelenti, hogy a készülék különbséget tud tenni a hálózatból felvett és a visszatáplált energia között, valamint figyeli a meddő teljesítményt is – ez fotovoltaikus, illetve ipari rendszerek optimalizálásánál komoly előnyt jelent.
• A részletes idősoros mérési adatok révén könnyen azonosíthatók a csúcsidőszakok, amikor a hálózat terhelése a legnagyobb – ez alapja lehet időzített fogyasztás‑áthelyezésnek (pl. bojler, EV‑töltés éjszakára).
• A mérő használatával felderíthetők a rejtett „energiafalók”: olyan készülékek vagy rendszerek, amelyek standby módban is jelentős energiát fogyasztanak.
• Fotovoltaikus rendszernél a termelés és fogyasztás párhuzamos mérése segít maximalizálni az önfogyasztási arányt, vagyis azt, hogy a megtermelt napenergiából minél többet használjunk fel helyben, ahelyett, hogy a hálózatba táplálnánk vissza.
• A BU pontossági osztálynak megfelelő mérőeszközök (IEC 62053‑21) megbízható és reprodukálható adatokat szolgáltatnak, amelyekre hosszú távú energia‑auditok, beruházási döntések és megtérülés‑számítások építhetők.
• Az okosotthon integrációnak köszönhetően akár automatizmusok is létrehozhatók, például: ha a ház fogyasztása egy meghatározott küszöbérték fölé emelkedik, bizonyos fogyasztók automatikusan lekapcsolnak, így elkerülhetők a túlterhelések és optimalizálható a teljesítményigény.
