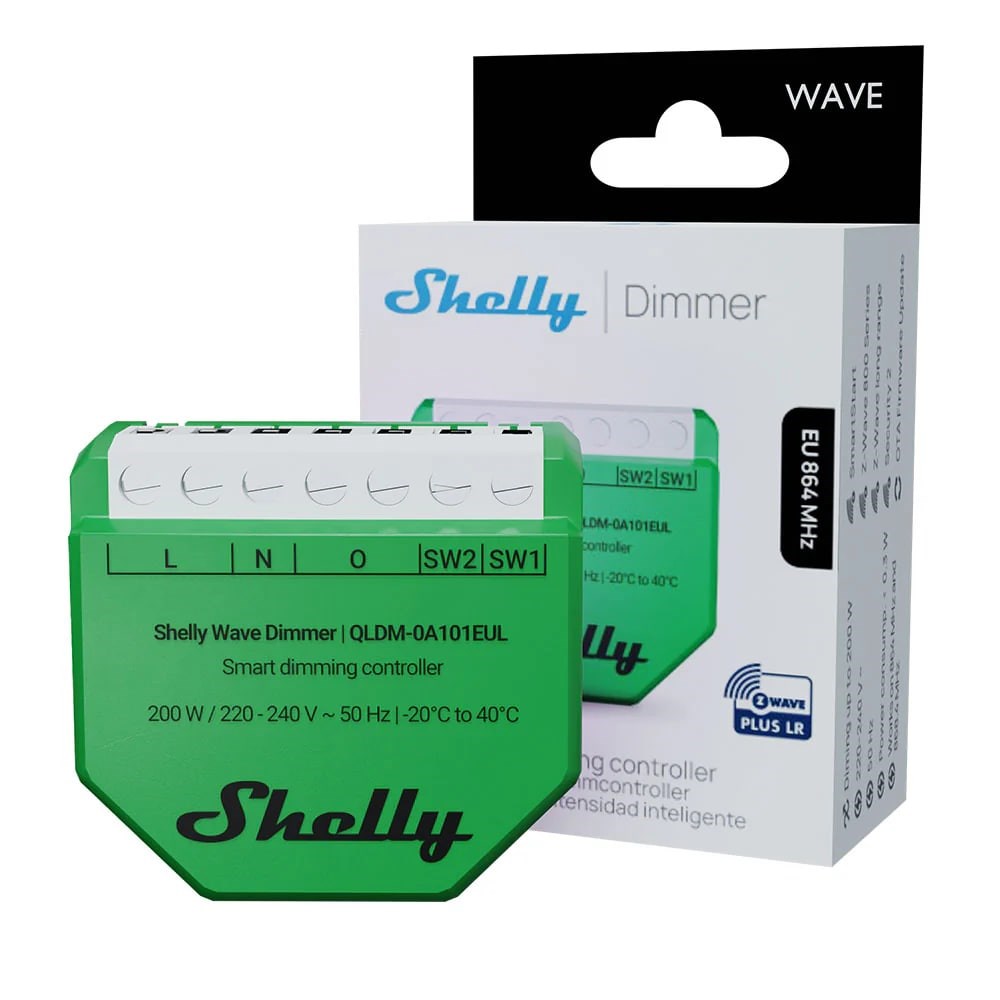

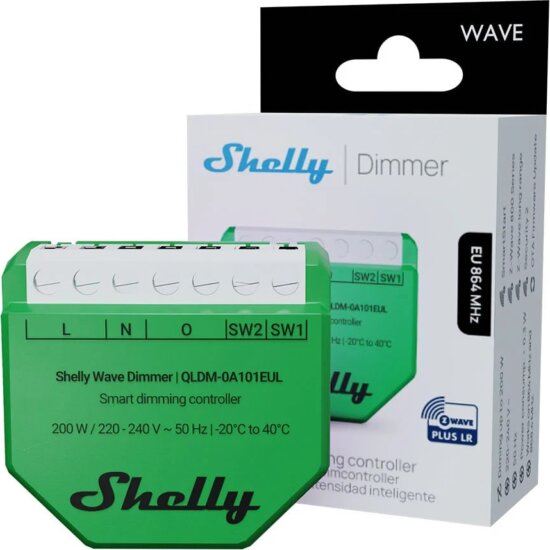

Shelly 3800238071004 Smart Dimming Controller - Fényerőszabályozó relé

Intelligens fényerőszabályzás modern otthonokhoz

Alakítsa át világítását intelligens, kényelmesen vezérelhető rendszerré – ez a kompakt dimmer kapcsoló hagyományos fali kapcsoló mögé, süllyesztett dobozba építhető, és azonnal okos funkciókkal ruházza fel a szabályozható lámpákat. Precíz fényerőállítás, rugalmas vezérlés telefonról, táblagépről vagy otthonautomatizálási központból, valamint kiterjedt biztonsági védelem gondoskodik a megbízható, hosszú távú működésről.

Főbb előnyök és funkciók

• Intelligens fényerő-szabályozás, bárhonnan – Z-Wave hálózaton keresztül távolról vezérelhető, finom léptékű dimmelés, be- és kikapcsolás, jelenetek és időzítések kezelése.
• Működés nullavezetővel vagy anélkül – ideális régi és új elektromos hálózatokhoz is, így felújításkor is könnyen beépíthető.
• Akár 200 W teljesítményig – szabályozható LED fényforrásokhoz, dimmelhető izzókhoz és lámpatestekhez, lakásban, irodában vagy kisebb üzlethelyiségben.
• Z-Wave Long Range (ZWLR) támogatás – nagy hatótávolságú, megbízható kapcsolat akár 1 km-es távolságig (rálátással), csillaghálózatban.
• Intelligens ütemtervek és éjszakai mód – automatikus fényerő-beállítás a napirendhez, napkelte/napnyugta szerint, és kíméletes, alacsony fényerő éjszakai órákra.
• Intelligens jelenetek – más Z-Wave eszközökkel kombinálva komplex automatizmusok hozhatók létre (átjáró szükséges).
• Beépített védelem – túlmelegedés, túláram, túlfeszültség elleni védelem és teljesítménymérés a biztonságos és takarékos üzemért.
• Kompakt, falba süllyesztett kivitel – szabványos falidobozba illeszkedik, meglévő kapcsolóval, nyomógombbal is használható.
• Alacsony készenléti fogyasztás – < 0,3 W, energiatakarékos okosmegoldás bármilyen épületben.

Okos világítási élmény Z-Wave technológiával

Z-Wave-vel működtetett vezérlés
A dimmer a legújabb Z-Wave 800 sorozatú (S800) CPU-ra épül, amely stabil, biztonságos és gyors kapcsolatot biztosít. Csatlakoztatható meglévő Z-Wave központhoz, így könnyedén beilleszthető már kiépített okosotthon-rendszerbe.

Z-Wave Long Range (ZWLR)
• Hatótávolság kedvező rálátással akár 1000 m kültéren, beltéren akár 80 m (helyi viszonyoktól függően).
• Támogatott frekvenciasáv: 864,0 MHz (ZWLR).
• Alkalmas nagyobb telkek, több épületből álló ingatlanok, melléképületek, garázsok, kertvégi világítás vezérlésére is.

Mesh hálózat és jelerősítés
Hagyományos Z-Wave mesh hálózatban a dimmer akár 40 m-es beltéri távolságot is képes áthidalni, és jelerősítőként (repeaterként) működik a 868,4 MHz-es sávban, így növeli a teljes Z-Wave hálózat megbízhatóságát.

Kényelmes vezérlés és testreszabás

Éjszakai mód – kíméletes fény, ha szükség van rá
Az előre beállított alacsony fényerő éjszaka automatikusan aktiválható. Így a közlekedőben, gyerekszobában, hálóban nem vakítja el a hirtelen felkapcsolt erős fény, mégis biztonságos, diszkrét megvilágítás áll rendelkezésre.

Intelligens ütemtervek és jelenetek
• Napi, heti rutin alapján ütemezhető be- és kikapcsolás, fényerő-változás.
• Napkelte/napnyugta követése (átjáró szükséges) az automatikus este-bekapcsol, reggel-kikapcsol logikához.
• Más Shelly Wave vagy Z-Wave eszközökkel kombinálva komplex jelenetek – például: hazatéréskor felkapcsol a folyosó- és nappalivilágítás, éjszakai üzemmódban csak félfény, stb.

Alkalmazás és fizikai vezérlés
A fényerő szabályozható mobilalkalmazásból, automatizálási szabályokból, de hagyományos fali gombbal is. Így azok is gond nélkül használják, akik nem szeretnék a telefonjukat elővenni a lámpa kapcsolásához.

Biztonság, hatékonyság, pontos mérés

Beépített védelem
A készülék több szintű védelmet kínál: túlmelegedés-, túláram- és túlfeszültség-védelem óvja az elektromos hálózatot és a csatlakoztatott lámpákat. A belső hőmérséklet-érzékelő felügyeli a működést, szükség esetén beavatkozik.

Teljesítménymérés
A beépített teljesítménymérés (W) segítségével pontos képet kap a világítás energiafogyasztásáról. Ez különösen hasznos költségoptimalizáláshoz, energiahatékonysági tervezéshez vagy nagyobb létesítmények világításának átlátható üzemeltetéséhez.

Alacsony fogyasztás
A készülék saját energiafogyasztása < 0,3 W, így hosszú távon sem jelent számottevő többletterhelést a villanyszámlán, miközben az intelligens szabályozás gyakran jelentős energiamegtakarítást eredményez.

Műszaki adatok – részletesen

Elektromos jellemzők
• Tápellátás: 220–240 V~ 50 Hz
• Max. kimeneti teljesítmény: 200 W szabályozható terheléshez
• Energiafogyasztás: < 0,3 W
• Semleges vezető szükséges: nem (nullavezető nélkül is működik)
• Minimális terhelés nullavezető és bypass nélkül: 5 W (LED típustól függően, villódzás esetén bypass ajánlott)
• Külső védelem (előírt kismegszakító): 10 A, B vagy C kioldási karakterisztika, 6 kA megszakítási áram, 3-as energiahatékonysági osztály

Fényerő-szabályozás
• Dimmelés típusa: lefelé irányuló élvágás (trailing edge)
• Precíz, fokozatmentes fényerőállítás alkalmazáson vagy fali vezérlőn keresztül
• Ideális dimmelhető LED-ekhez, energiatakarékos izzókhoz és hagyományos fényforrásokhoz (a gyártói specifikációk figyelembevételével)

Z-Wave kommunikáció
• CPU: Z-Wave® S800
• Z-Wave Long Range frekvenciasáv: 864,0 MHz
• Z-Wave Plus frekvenciasáv: 868,4 MHz
• Maximális sugárzott RF teljesítmény: < 25 mW
• Long Range hatótáv: akár 80 m beltérben, akár 1000 m kültéren (helyi viszonyoktól függően, rálátással)
• Mesh (háló) mód hatótáv: akár 40 m beltéren
• Z-Wave jelerősítő: igen a 868,4 MHz-es hálóban
• Automatikus beállítás: SmartStart támogatás – gyors és egyszerű párosítás a Z-Wave központtal

Kialakítás, szerelhetőség
• Szerelés: falba süllyesztett doboz, szabványos méret
• Méret (Ma x Szé x Mé): 37 x 42 x 16 ±0,5 mm
• Súly: 25 g
• Ház anyaga: műanyag
• Szín: lime zöld – könnyen azonosítható szereléskor
• Csavaros csatlakozók max. nyomatéka: 0,4 Nm / 3,5 lbf·in
• Vezeték keresztmetszet: 0,2–2,5 mm² / 24–14 AWG (tömör, sodrott, érvéghüvellyel is)
• Lecsupaszított vezető hossza: 6–7 mm

Környezeti feltételek
• Üzemi hőmérséklet: -20 °C és +40 °C között
• Relatív páratartalom: 30%–70% (kondenzációmentes környezet)

A gyártóról – okosmegoldások világszerte

A Shelly márka a praktikus, utólag is könnyen beépíthető okosotthon-megoldásairól ismert, amelyeket világszerte több száz­ezren használnak. A fejlesztés középpontjában a nyitott integráció (széles rendszerkompatibilitás), a kompakt méret és a megbízhatóság áll. A dimmerek, relék, fogyasztásmérők és érzékelők kifejezetten úgy készülnek, hogy meglévő villamos hálózatba is könnyen beilleszthetők legyenek, így a teljes ingatlan felújítás nélkül tehető okossá.

Hasznos tudnivalók és tippek a használathoz

Kompatibilis fényforrások kiválasztása
• Mindig dimmelhető jelölésű LED-et vagy fényforrást válasszon.
• Nagyon alacsony teljesítményű LED-eknél előfordulhat villódzás – ilyenkor a gyártó által ajánlott bypass használata javasolt.
• Vegyes terhelés helyett célszerű azonos típusú és gyártójú fényforrásokat alkalmazni az optimális dimmelhetőség érdekében.

Hol használható különösen jól?
• Hálószoba – visszafogott fény elalvás előtt, éjszakai mód hajnali felkeléshez.
• Gyerekszoba – éjszakai irányfény, fokozatosan csökkenthető fényerő altatáshoz.
• Nappali és étkező – hangulatvilágítás filmnézéshez, vendégfogadáshoz, vacsorához.
• Folyosó, lépcsőház – automatikusan tompított fény éjszaka, teljes fényerő nappal.
• Iroda, tárgyaló – prezentációhoz, munkához, takarításhoz eltérő fényerő-profilt hozhat létre.

Előnyök hagyományos dimmerekkel szemben
• Nem csak helyben, hanem távolról is vezérelhető.
• Automatizálható a napirendhez, fényviszonyokhoz, jelenléthez igazítva.
• Fogyasztásméréssel támogatja a tudatos, energiatakarékos használatot.
• Bővíthető: később további Shelly vagy Z-Wave eszközökkel egész otthona, irodája okossá tehető.

Zöld színű ház – nem csak dizájn
A lime színű ház könnyen felismerhető a szerelődobozban, megkönnyíti a villanyszerelő munkáját, és segít későbbi bővítések, átalakítások során is az eszköz gyors azonosításában.

Miért érdemes okos dimmert választani?
Az intelligens fényerőszabályzás nem csupán kényelmi funkció: csökkentheti az energiafogyasztást, növelheti a fényforrások élettartamát, javíthatja a lakók komfortérzetét és fokozhatja az otthon biztonságát (például jelenlét-szimulációval). Egy ilyen eszköz ideális belépő a professzionális okosvilágítás és az átgondolt otthonautomatizálás világába.
