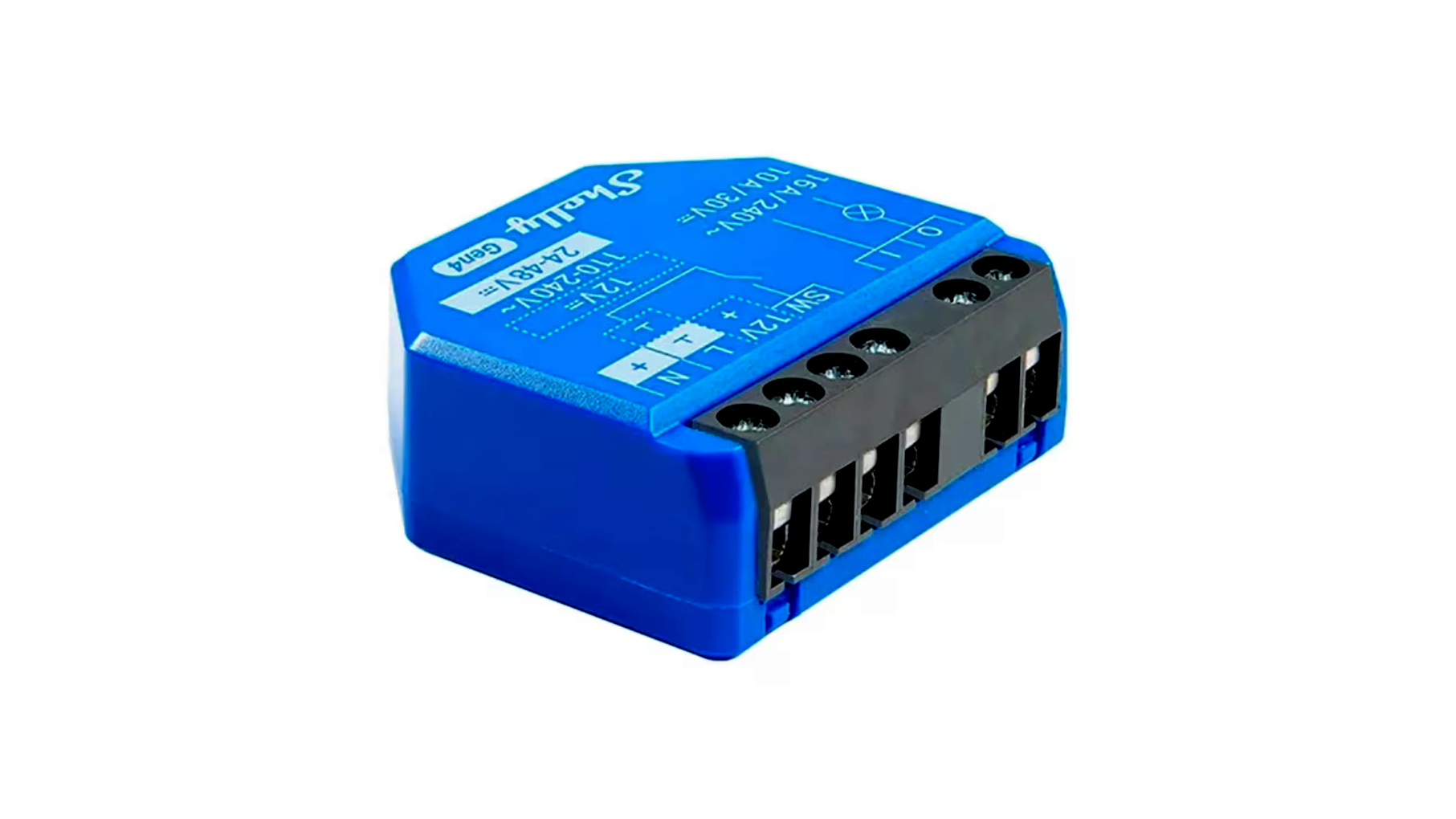

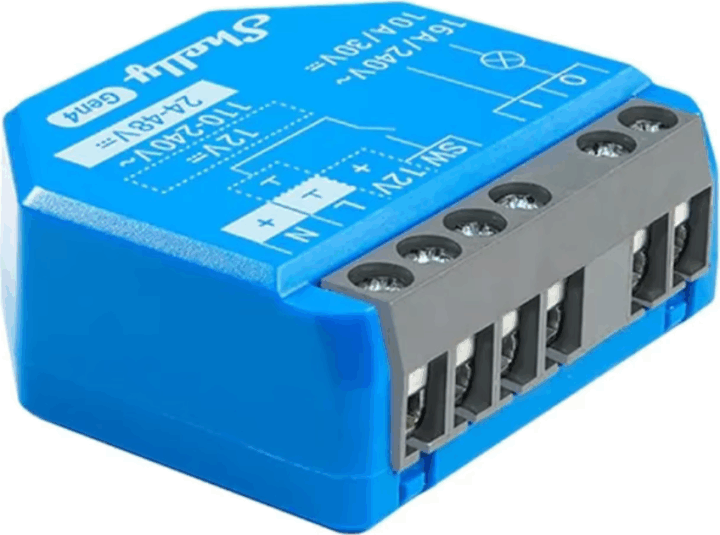

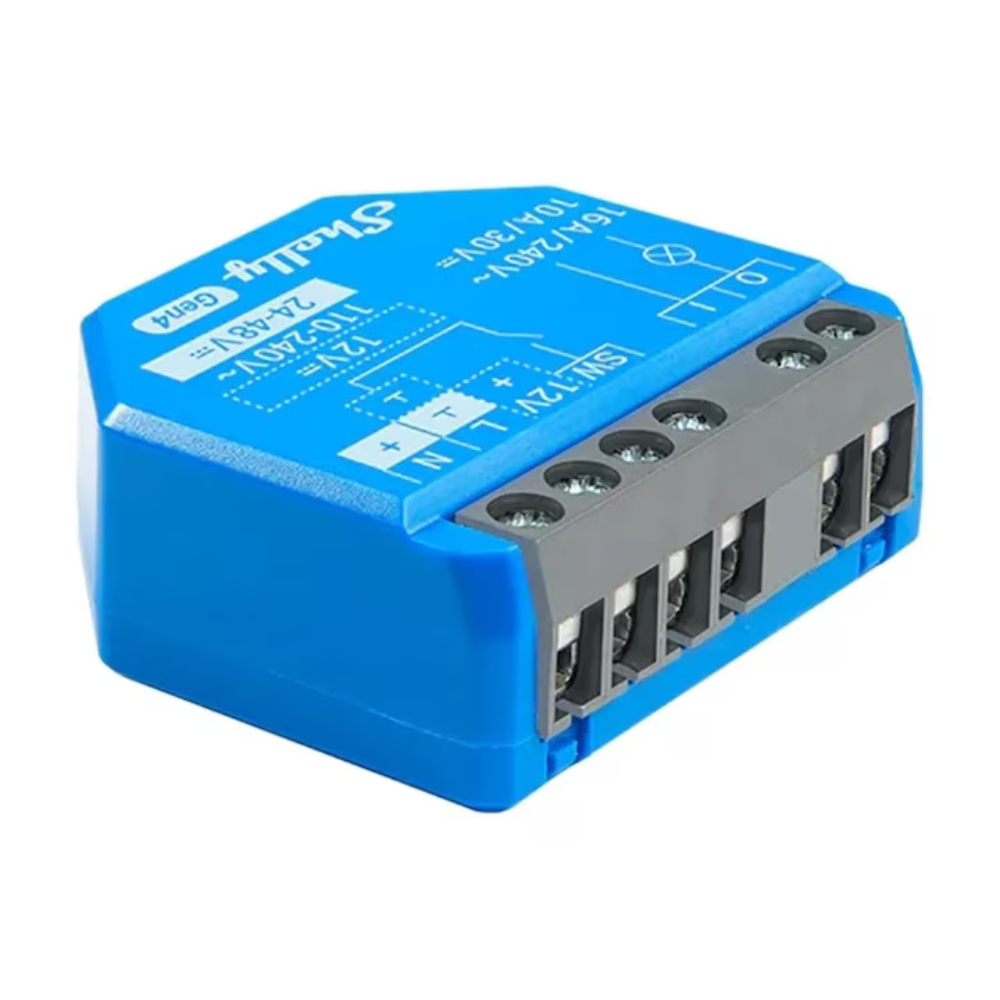

Shelly 1 Gen4 Zigbee Matter Bluetooth Wi-Fi Okos relé

Univerzális intelligens rejtett vezérlő modern okosotthonokhoz

A Shelly 1 Gen4 Zigbee/Matter kontroller egy rendkívül kompakt, falba süllyeszthető okosvezérlő, amely potenciálmentes reléjének köszönhetően szinte bármilyen elektromos fogyasztót képes kapcsolni. Ideális világítás, konnektorok, szellőztetés, kapunyitók, szivattyúk vagy akár kerti öntözés automatizálására – mindezt többféle vezeték nélküli protokollal és fejlett időzítési/logikai lehetőségekkel.

Főbb előnyök

• Sokoldalú vezérlés: potenciálmentes relé, max. 16 A terhelhetőség, 1 csatornás kivitel – alkalmas hálózati (230 V~) és alacsony feszültségű (12–30 V=) áramkörök kapcsolására.
• Több protokoll egy eszközben: Wi-Fi, Bluetooth 4.2, Zigbee 802.15.4 és Matter támogatás – rugalmasan illeszthető bármely okosotthon-rendszerhez.
• Zigbee átjátszó funkció: képes a Zigbee hálózat hatótávját növelni, így erősíti a teljes rendszer stabilitását.
• Felhő nélkül is használható: helyi hálózaton, beépített webes felületről is konfigurálható és vezérelhető, külön app nélkül.
• Fejlett automatizálás: időzítések, heti programok, WebHook-ok, MQTT, ShellyScript – komplex szabályok és logikák építéséhez.
• Kompakt méret, egyszerű beépítés: mindössze 37 × 42 × 16 mm-es ház, szabványos kötődobozban is könnyen elfér.

Professzionális integráció és nyílt ökoszisztéma

A vezérlő különösen vonzó azoknak, akik nyílt, rugalmas okosotthon-rendszert szeretnének. Támogatja a Google Home, Amazon Alexa és SmartThings platformokat, emellett HTTP API-k, MQTT(S), WebHook-ok, UDP és virtuális komponensek is rendelkezésre állnak. A KNX net/IP kompatibilitásnak köszönhetően ipari, irodai vagy szállodai KNX rendszerekbe is integrálható, így a klasszikus épületautomatizálás és a modern IoT világát köti össze.

A ShellyScript támogatás lehetővé teszi egyedi szabályok, feltételes logikák és komplex automatizmusok létrehozását, például fényerő, időjárási adatok, jelenlétérzékelés vagy külső rendszerek visszajelzései alapján. Akár 20 program és 20 webhook (webhívásonként 5 URL) konfigurálható, így egyetlen kisméretű modul is rendkívül összetett vezérlést valósíthat meg.

Távoli vezérlés és időzített automatizmusok

A modul helyi Wi-Fi hálózaton és internetkapcsolaton keresztül is elérhető, így otthontól távol is vezérelhetők az általa kapcsolt eszközök. A részletes ütemezés (nap, óra, másodperc pontosságú időzítéssel) lehetővé teszi, hogy:

• a világítás önműködően kapcsoljon naplementekor; • a szellőztetés előre beállított időközönként induljon; • a kerti öntözés meghatározott napszakokban, akár csak bizonyos napokon működjön; • a konnektorokra kötött eszközök (pl. bojler, fűtőtest) energiatakarékos üzemmódban használhatók legyenek.

Felépítés, méret és anyaghasználat

A kompakt méret (37 × 42 × 16 mm) és a kifejezetten süllyesztett dobozba tervezett kialakítás megkönnyíti utólagos beépítését is. A műanyag ház kék, a rögzítő klip szürke színű, a mellékelt fali konzol pedig stabil rögzítést biztosít különféle szerelési helyzetekben. A csavarkapcsok maximális meghúzási nyomatéka 0,4 Nm, a kábel keresztmetszet 0,2–2,5 mm² (24–14 AWG), a csupaszított szakasz optimális hossza 6–7 mm, így a megszokott villanyszerelési gyakorlatba könnyedén illeszkedik.

Megbízható működés változatos környezetben

Az üzemi hőmérséklet-tartomány -20 °C és +40 °C között van, a működési páratartalom 30–70% relatív páratartalom között ajánlott, legfeljebb 2000 m magasságig. A beépített hőmérséklet-érzékelő folyamatosan figyeli a modul hőmérsékletét, így túlmelegedés esetén megfelelő logikával biztonsági lekapcsolás is kialakítható.

Elektromos paraméterek és terhelhetőség

Táplálás: 110–240 V~ AC, 24–48 V= DC vagy 12 V= DC – kiemelkedően rugalmas betáplálási lehetőségek, így számos különböző rendszerbe beilleszthető.
Energiafogyasztás: < 1 W – folyamatos működés mellett is rendkívül energiatakarékos.
Semleges vezeték: nem szükséges, ami megkönnyíti a régebbi épületekben történő utólagos telepítést is.
Kimeneti áramkör: max. 240 V~ vagy 30 V= kapcsolási feszültség, legfeljebb 16 A 240 V~ esetén, illetve 10 A 30 V= esetén – alkalmas erősebb fogyasztók vezérlésére is.

A védelemről külső túláram-védelmi megszakító gondoskodik az EN60898-1 szabvány (B vagy C kioldási karakterisztika, max. 16 A névleges áram, min. 6 kA megszakítóképesség, 3. energiakorlátozási osztály) szerint. Az ilyen típusú megoldások megfelelő villanyszerelői tervezéssel biztonságos, hosszú távú működést garantálnak.

Vezeték nélküli kapcsolat: Wi-Fi, Bluetooth, Zigbee, Matter

Wi-Fi: 2,4 GHz-es 802.11 b/g/n, 2412–2472 MHz sávban, max. 20 dBm adóteljesítménnyel. A hatótáv típikusan kb. 30 m beltéren és 50 m kültéren (helyi viszonyoktól függően). Ez lehetővé teszi, hogy külön hub nélkül is, közvetlenül a routerrel kommunikáljon.

Bluetooth 4.2: 2402–2480 MHz sáv, max. 4 dBm adóteljesítmény, kb. 10 m beltéri és 30 m kültéri hatótávval. Különösen hasznos elsődleges párosításra, gyors konfigurációra vagy közeli vezérlésre.

Zigbee (802.15.4): 2400–2483,5 MHz, max. 20 dBm adóteljesítmény, akár 100 m beltéri és 300 m kültéri hatótávval (a helyi körülményektől függően). A Zigbee átjátszó funkció révén a modul nemcsak végpontként, hanem hálózati csomópontként is működik, erősítve a teljes Zigbee infrastruktúra stabilitását.

Matter támogatás: az új generációs, gyártófüggetlen okosotthon-szabvány segítségével egyszerűbbé válik a különböző márkájú eszközök közötti együttműködés. A modul sokféle Matter-kompatibilis központtal és alkalmazással integrálható, így jövőbiztos megoldásként szolgál.

Processzor és firmware funkciók

A vezérlő szíve az ESP-Shelly-C68F processzor, 8 MB flash memóriával. Ez elegendő tárhelyet biztosít a fejlett firmware-funkciókhoz, például:

• akár 20 külön program létrehozása; • 20 webhook, webhookonként max. 5 URL; • ShellyScript szkriptek futtatása komplex logikához; • MQTT támogatás, így könnyű integráció open-source rendszerekkel (pl. Home Assistant, Node-RED, Domoticz).

A gyártóról – Shelly

A Shelly márka a kelet-európai okosotthon-piac egyik meghatározó szereplője, világszerte ismert a kisméretű, ugyanakkor rendkívül funkciógazdag moduljairól. Termékeik erőssége a nyitott, dokumentált API, a széles integrációs lehetőségek és az a filozófia, hogy a felhasználó szabadon dönthessen: felhőalapú szolgáltatásokat használ, vagy kizárólag helyi hálózaton tartja eszközeit. A Shelly 1 Gen4 sorozat ennek a fejlesztési iránynak a továbbfejlesztett, még stabilabb és rugalmasabb generációja.

Műszaki adatok – összefoglaló

Fizikai jellemzők: méret: 37 × 42 × 16 mm; tömeg: 26 g; ház: műanyag; szín: kék ház, szürke klip; rögzítés: fali konzol; csavarkapcsok max. nyomatéka: 0,4 Nm; vezeték keresztmetszet: 0,2–2,5 mm²; csupaszított huzalhossz: 6–7 mm

Környezeti feltételek: üzemi hőmérséklet: -20…+40 °C; páratartalom: 30–70% relatív; max. üzemi magasság: 2000 m

Táplálás és fogyasztás: bemenet: 110–240 V~; 24–48 V=; 12 V=; energiafogyasztás: < 1 W; semleges vezeték: nem szükséges

Kimenet (relé): max. kapcsolási feszültség: 240 V~; 30 V=; max. kapcsolási áram: 16 A / 240 V~; 10 A / 30 V=

Védelem: külső túláram-megszakító EN60898-1 szerint (B vagy C karakterisztika, max. 16 A, min. 6 kA, energiakorlátozási osztály: 3)

Érzékelők: beépített hőmérséklet-érzékelő: igen

Vezeték nélküli kommunikáció: Wi-Fi: 802.11 b/g/n, 2412–2472 MHz, < 20 dBm, hatótáv: beltér ~30 m, kültér ~50 m; Bluetooth: 4.2, 2402–2480 MHz, < 4 dBm, beltér ~10 m, kültér ~30 m; Zigbee: 802.15.4, 2400–2483,5 MHz, < 20 dBm, hatótáv: beltér ~100 m, kültér ~300 m, Zigbee átjátszó funkció: igen

Processzor és szoftver: processzor: ESP-Shelly-C68F; flash memória: 8 MB; programok: max. 20; webhookok: max. 20, webhookonként 5 URL; szkriptek: támogatott; MQTT: támogatott

Érdekes tudnivalók és felhasználási ötletek

• A potenciálmentes relének köszönhetően nemcsak világítást, hanem garázskapu-, kertkapu- vagy riasztóvezérlést is kialakíthatunk vele, ahol csak kontaktus zárására/nyitására van szükség.
• A semleges vezeték nélküli bekötési lehetőség régi épületekben is egyszerű telepítést tesz lehetővé, ahol a kapcsolódobozoknál sokszor csak fázisvezeték érhető el.
• A Zigbee átjátszó funkció nagyobb házakban vagy irodákban segít kiküszöbölni a „holt zónákat”, növelve az egész hálózat megbízhatóságát.
• A Matter támogatás a jövőre nézve is biztonságos választássá teszi a modult: ahogy a szabvány terjed, egyre több gyártóval és platformmal fog zökkenőmentesen együttműködni.
• A ShellyScript-tel akár olyan intelligens logikák is létrehozhatók, amelyek figyelembe veszik az áramáram-tarifákat, időjárási adatokat vagy más IoT eszközök státuszát, így növelve az energiahatékonyságot és a kényelmet.
• A modul kis fogyasztása miatt folyamatos üzem mellett is alig növeli a teljes rendszer energiaigényét, ezért nagy számú eszközből álló okosotthonokban is ideális választás.
