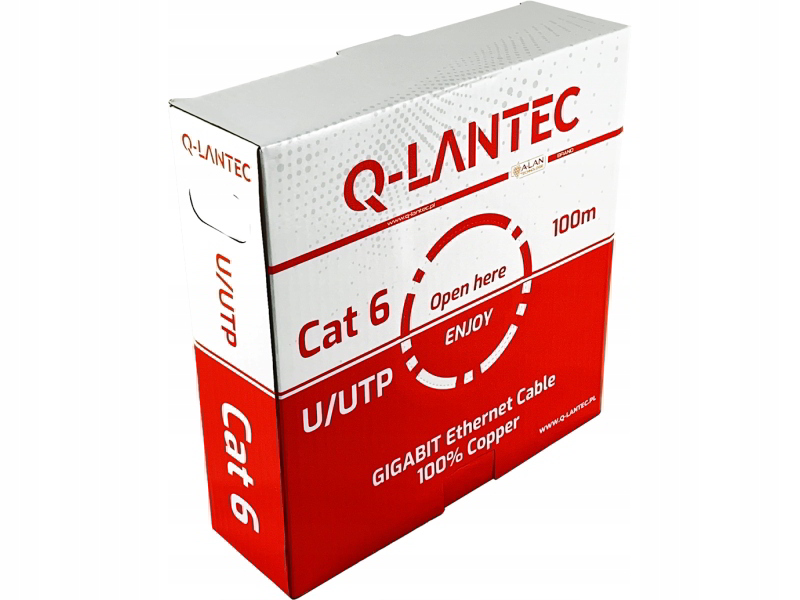

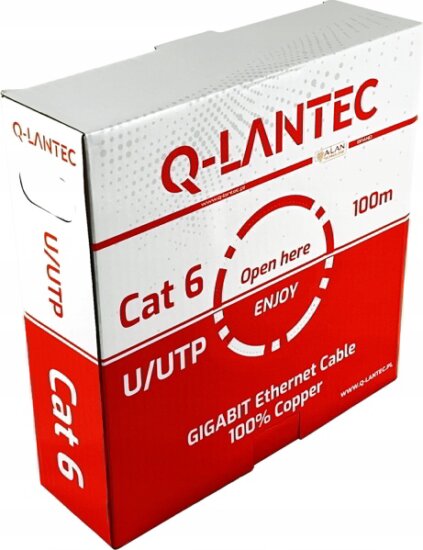

Q-Lantec KIU6PVC100Q U/UTP Cat6a Patch Kábel 100m - Szürke

Megbízható, nagy sebességű adatátvitel modern hálózatokhoz

Ez a professzionális kategória 6 (E osztály) U/UTP hálózati kábel ideális választás irodai, otthoni és kisvállalati hálózatok kiépítéséhez, ahol a stabil, nagy sávszélességű adatkapcsolat alapkövetelmény. Kialakítása lehetővé teszi a Gigabit Ethernet (1000BASE-T) kapcsolatot akár 100 méteres szakaszokon, illetve rövidebb távolságokon a 10 Gigabit Ethernet használatát is, így hosszú távon is jövőbiztos megoldást kínál.

Főbb jellemzők

• Kategória / osztály: Cat 6a, E osztály (kiterjesztett jellemzők 475 MHz-ig)
• Alkalmazás: LAN, WAN, SAN hálózatok, router–switch–PC összeköttetések, hang- és videóátvitel
• Max. ajánlott adatsebesség: 1000 Mbps (Gigabit Ethernet, 1000BASE-T), 10 Gbps rövidebb (37–55 m) szakaszokon
• Kábelkialakítás: U/UTP (árnyékolatlan, sodrott érpár), központi kereszt alakú elválasztó betéttel
• Szerelési hossz: 100 m tekercs, szabványos max. 90 m állandó vezeték + 2× max. 5 m patch kábel
• Szín: világosszürke – esztétikus, diszkrét megjelenés kábelcsatornában, szekrényben
• Kompatibilitás: visszafelé kompatibilis CAT5e, CAT5 komponensekkel (patch panelek, RJ45 keystone modulok)

Felhasználási területek

• Irodai és otthoni hálózatok: munkaállomások, nyomtatók, szerverek, NAS-ok, média lejátszók csatlakoztatására
• Profin kialakított IT infrastruktúrák: rack szekrények, patch panelek és aktív eszközök összekötése
• Hang- és videóátvitel: IP-alapú telefonrendszerek, VoIP központok, streaming eszközök, IPTV szolgáltatások
• Biztonságtechnika: IP és PTZ CCTV kamerák, riasztórendszerek, beléptető rendszerek tápellátással egy kábelen

PoE++ (4PPoE) tápellátás támogatása

A kábel megfelel a PoE++ High Power IEEE 802.3bt (4. típus, 100 W) szabványnak, 4 érpáron keresztüli tápellátással (4PPoE). Ez lehetővé teszi, hogy adat és tápellátás egyetlen kábelen fusson, külön tápkábelek nélkül, akár 100 m-es szakaszon (kat.5e minimum, de hőmérsékleti okokból kat.6A ajánlott).

Tipikus PoE alkalmazások: VoIP telefonok, 802.11n/ac WiFi hozzáférési pontok, biometrikus beléptető rendszerek, CCTV és fűtőszálas/PTZ kamerák, riasztóberendezések, Video-VoIP készülékek, infokioszkok, egyes számítógépek, televíziók és egyéb PoE-kompatibilis, max. ~71,3 W teljesítményű eszközök.

Felépítés és anyaghasználat

• Érpárak: 4×2 sodrott érpár, középen kereszt alakú műanyag elválasztó betéttel az áthallás csökkentéséért
• Érvezeték: tömör, 100% réz (Cu), 24 AWG keresztmetszettel – alacsony jelveszteség, stabil vezetés
• Szigetelés: polietilén – jó dielektromos tulajdonságok, kiváló jelminőség
• Árnyékolás: nincs (U/UTP) – könnyű, rugalmas kábel, egyszerűbb szerelés
• Köpeny: FRPVC (lángkésleltetett polivinil), emelt oxigénindexszel – jobb tűzreakciós tulajdonságok

Tűzvédelmi és szabvány megfelelőség

• CPR tűzvédelmi osztály: Eca Euroosztály az EN 50575:2014 + A1:2016 szerint, összhangban a 305/2011/EU CPR rendelettel
• Alkalmazás Eca osztályban: családi házak, gazdasági épületek, garázsok, olyan létesítmények, ahol nincsenek szigorított tűzvédelmi követelmények
• Tűzvizsgálat: EN 60332-1-2 szerint tesztelve – egyeres kábel lángterjedésének vizsgálata
• Jelölés: ISO/IEC 11801 szabványnak megfelelő U/UTP Cat 6 jelölés

Elektromos jellemzők (20 °C-on)

• Egyenáramú hurokellenállás: ≤ 95 Ω/km
• Ellenálláskülönbség az erek között: ≤ 2% – kiegyensúlyozott jelterjedés
• Szigetelési ellenállás (500 V): ≥ 5000 MΩ·km – magas szigetelési biztonság
• Kapacitív reaktancia 800 Hz-en: névleges 48 nF/km
• Változó kapacitív reaktancia: ≤ 1500 pF/km
• Karakterisztikus impedancia (1–100 MHz): 100 Ω ± 15 Ω – Ethernet számára optimális
• Névleges terjedési sebesség (NVP): 69% – megbízható kábelhossz kalkulációhoz
• Késleltetett terjedés: ≤ 535 ns/100 m
• Késleltetési szög: ≤ 20 ns/100 m
• Szigetelésvizsgálat (mag, 1 perc): 1000 V DC

Telepítési és tervezési szempontok

Az árnyékolatlan U/UTP kialakítás könnyű szerelhetőséget és rugalmas kábelezést tesz lehetővé, azonban az elektromágneses interferencia (EMI) és külső zajforrások miatt fontos a megfelelő nyomvonal-tervezés. A kábelt célszerű biztonságos távolságra telepíteni nagy teljesítményű elektromos vezetékektől, jelvezetékektől és zavarforrásnak számító berendezésektől (pl. transzformátorok, nagy motorok), hogy az adatátviteli minőség zavartalan maradjon.

A központi kereszt elválasztó nemcsak az érpárok közötti áthallást csökkenti, hanem szerelés közben segít a párok azonosításában és rendezett fektetésében is. A kábel ideális strukturált hálózatokhoz, falban, csatornában, kábelkosárban történő fektetéshez, patch panelekhez és keystone modulokhoz egyaránt.

Érdekességek és szakmai tippek a kategória 6 U/UTP kábelekhez

• Tartalék a jövőre: Bár a legtöbb otthoni és irodai alkalmazás ma még beéri a gigabites sebességgel, a kategória 6 kábelezés rövidebb szakaszokon már 10 Gbps-re is felkészít, így későbbi eszközfrissítésnél nem kell komplett kábelezést cserélni.

• Visszafelé kompatibilitás: A kategória 6 kábelek gond nélkül együttműködnek 5e/5 kategóriájú patch panellel és keystone modullal – teljesítményben azonban a legjobb eredményt akkor adják, ha minden komponens (kábel, aljzat, patch panel) azonos vagy magasabb kategóriájú.

• Sávszélesség és frekvenciatartomány: A kategória 6 termékek szabványos frekvenciája 250 MHz, ugyanakkor a valós paraméterek sok esetben jóval e fölé, akár 475 MHz-ig terjednek, ami jobb jelminőséget és alacsonyabb hibaarányt eredményez.

• PoE hőterhelés: Nagy teljesítményű PoE (főleg 802.3bt) esetén a kábel kötegben történő elhelyezésekor figyelembe kell venni a melegedést. A magasabb kategóriájú kábelek (6A) általában alacsonyabb ellenállásuknak köszönhetően kisebb hőtermeléssel működnek – ezért ajánlott ilyen alkalmazásoknál őket előnyben részesíteni.

• Telepítési hossz és teljesítmény: A 100 m-es maximális csatornahossz (90 m fix vezeték + 2×5 m patch kábel) betartása kulcsfontosságú stabil Gigabit és 10 Gigabit kapcsolatnál. Hosszabb szakaszoknál a jelcsillapítás nő, ami a sebesség vagy megbízhatóság romlásához vezethet.

• Jelölés és dokumentáció: Strukturált hálózat építésekor érdemes a kábeleket mindkét végükön feliratozni (pl. rack szekrény–helyiség–aljzat száma), így a későbbi bővítés, hibakeresés és átalakítás gyorsabb és átláthatóbb lesz.

Az ilyen paraméterekkel rendelkező, gondosan megtervezett kategória 6 U/UTP kábel stabil alapot ad bármely modern IP-alapú infrastruktúra számára – legyen szó adat, hang vagy videó átviteléről, illetve nagy teljesítményű PoE eszközök egykábeles kiszolgálásáról.
