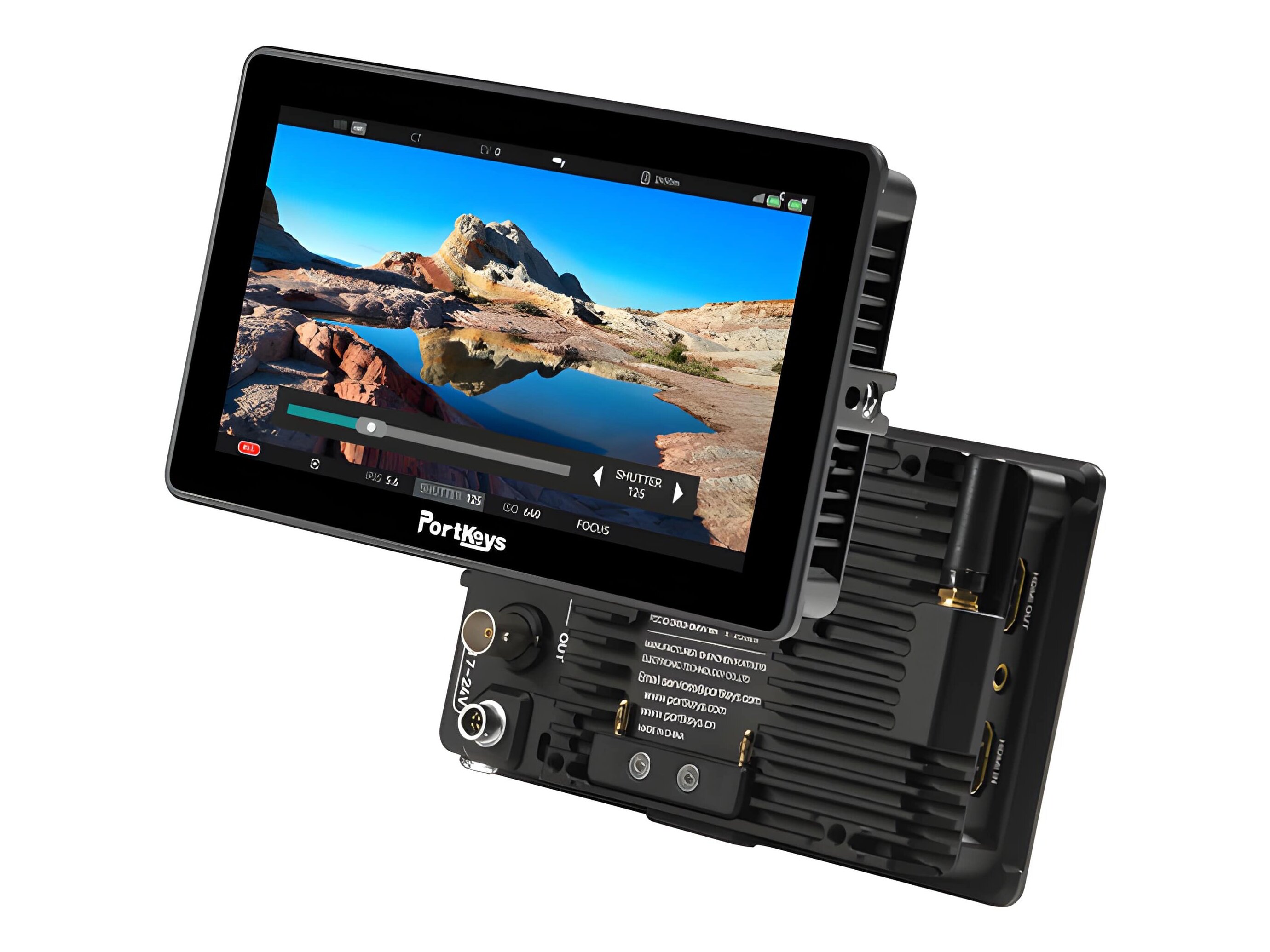

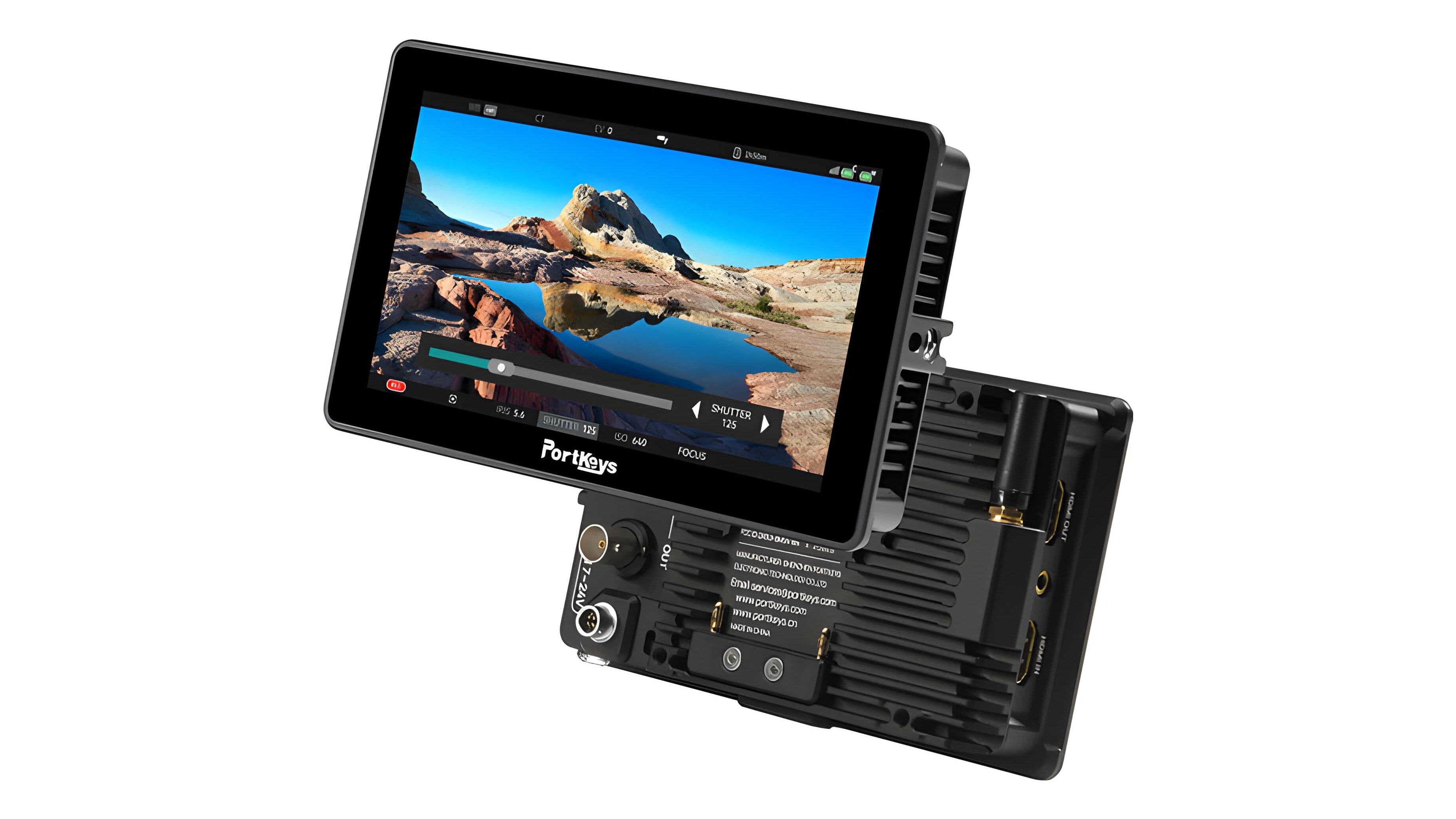

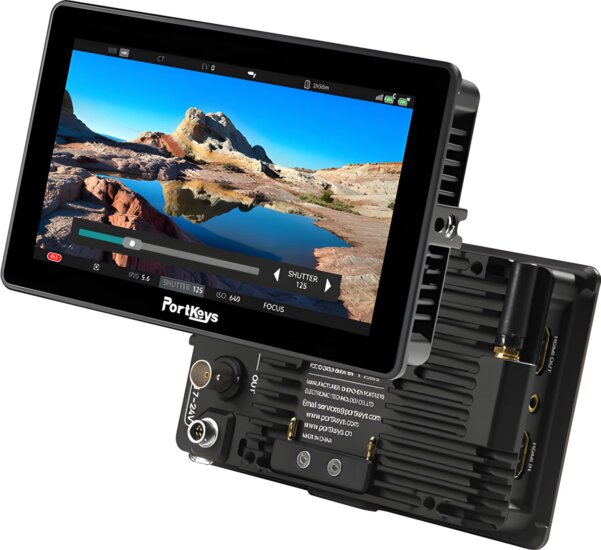

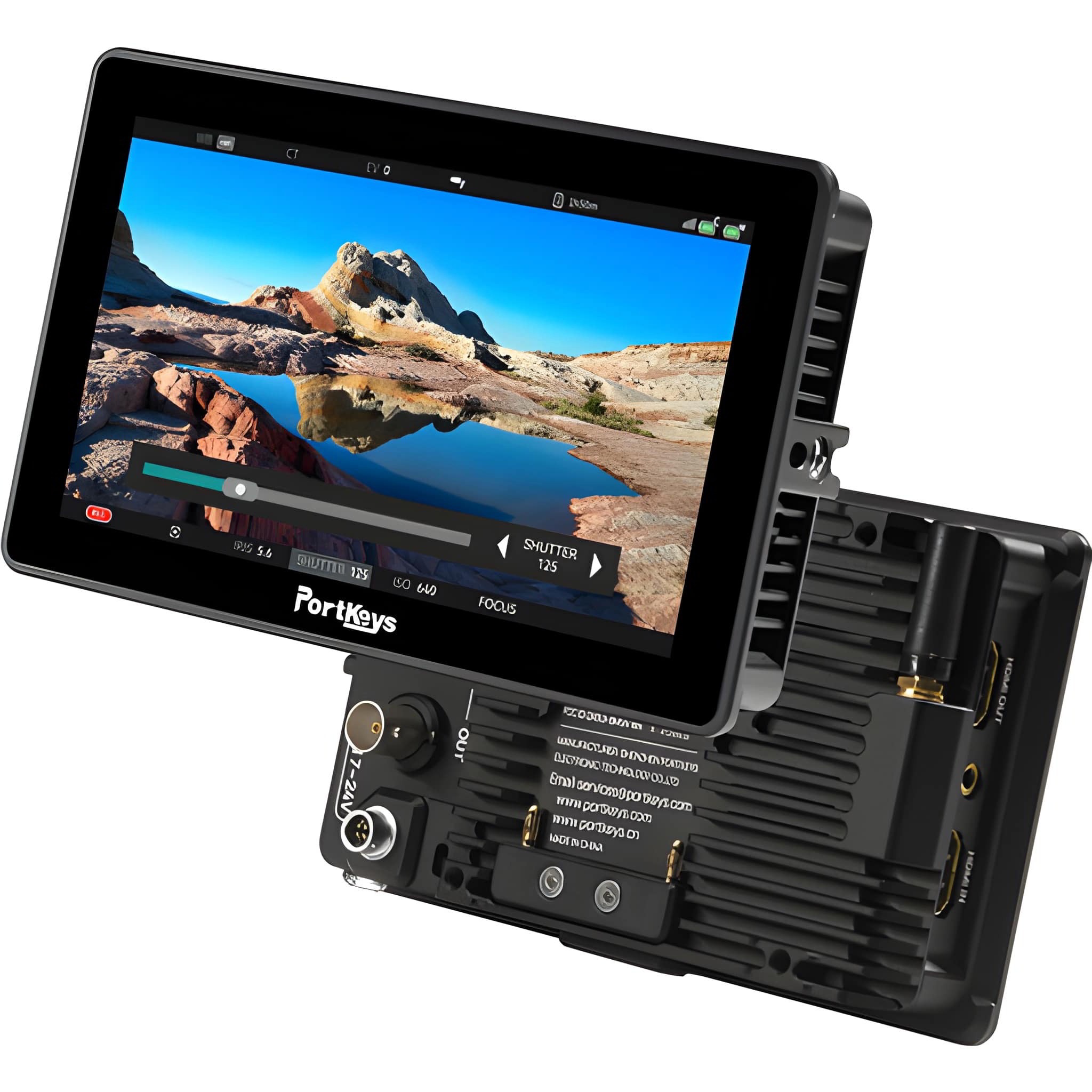

Portkeys 5.5" BM5 IV WR Hordozható Érintőképernyős Kamera Monitor - Fekete

Professzionális képellenőrzés terepen és stúdióban

A 5,5”-os, ultrafényes, érintőképernyős kamera monitor ideális választás operatőröknek, rendezőknek és fókuszhúzóknak, akik kompakt, mégis rendkívül fejlett képellenőrző megoldást keresnek 4K produkciókhoz. Masszív alumíniumháza, 2000 nit fényereje és fejlett vezetékes/vezeték nélküli kamera vezérlési funkciói révén magabiztos munkát biztosít kültéren, erős napfényben éppúgy, mint ellenőrzött stúdiókörnyezetben.

Főbb előnyök és használati területek

• Ultrafényes 2000 cd/m² kijelző – jól látható, napsütéses környezetben is, ideális reklám-, film-, és dokumentumforgatásokhoz.
• Vezetékes és vezeték nélküli kamera vezérlés – kompatibilis többek között RED, ARRI, Sony, Canon, Panasonic, Nikon, Blackmagic Design, Z CAM modellekkel, valamint Tilta Nucleus N/M fókuszrendszerrel.
• HDMI és 3G-SDI be- és kimenet – rugalmas integráció kis DSLM-től a profi cine kamerákig, 4K60 HDMI támogatással és 1080p60 SDI-vel.
• 3D LUT támogatás és színkalibráció – pontos színreprodukció REC.709 és P3 gamutokkal, LUT kimenettel SDI-n keresztül videós láncokhoz.
• Robusztus fém kialakítás – alumíniumötvözet ház, ventilátoros hűtés, amely felvétel közben automatikusan halk módba válthat.

Fejlett színtér és kalibráció a filmes igényekhez

A monitor három színteret használ a pontos megjelenítéshez: 100% REC.709, 85% DCI-P3 és 85% P3-D65. Ez lehetővé teszi broadcast, online és mozis tartalmak színhelyes beállítását. Gyárilag kalibrált, de a felhasználó is készíthet 3D kalibrációs LUT-ot X-Rite színmérő segítségével. A Log módok manuálisan választhatók, a Log false color funkció és 77 színből, 15 szegmensből testreszabható saját false color segít az expozíció rendkívül precíz beállításában.

CINEFORM OS – filmszerű munkafolyamatra szabva

A monitor saját CINEFORM OS rendszert futtat, amely kifejezetten filmes és videós felhasználásra hangolt:

• Két egyedi színkalibrációs fájl importja
• Akár 7 egyedi vezérlőoldal létrehozása különböző forgatási szituációkra
• Beállítások mentése a mellékelt micro-USB meghajtóra és átvitele másik monitorra, így egy teljes stáb gyorsan egységes profillal dolgozhat

Dupla képernyős ellenőrzés egy monitoron

A HDMI és SDI bemeneteknek köszönhetően akár két kamera jelét is fogadhatja egyszerre, és többféle dual-screen mód közül választhat:

• Kép a képben (PiP)
• Két függőleges nézet egymás mellett
• Két vízszintes nézet egymás felett
• Függőleges / vízszintes osztott nézet
• Horizontális-vertikális kivágás kombinációk

Ez ideális A/B kamerás forgatásoknál, különböző profilok, LUT-ok vagy expozíciós beállítások azonnali összevetéséhez.

Sokoldalú csatlakozások és jelkonverzió

A készülék HDMI és SDI oldalon is rendkívül rugalmas:

Video I/O: 1x HDMI 2.0 bemenet, 1x HDMI 2.0 kimenet, 1x BNC (3G-SDI) bemenet, 1x BNC (3G-SDI) kimenet, beágyazott audio HDMI/SDI-n
Felbontás és képfrissítés HDMI-n: DCI 4K 60/59.94/50/30/29.97/25/24/23.98, UHD 4K 60/59.94/50/30/29.97/25/24/23.98, 1080p 60/59.94/50/30/29.97/25/24/23.98, 1080PsF 29.97/25/24/23.98, 1080i 60/59.94/50, 720p 60/59.94/50, 576p 50, 576i 50, 480p 60/59.94, 480i 60/59.94
SDI (4:2:2 YUV): 1080p 60/59.94/50/30/29.97/25/24/23.98, 1080PsF 30/29.97/25/24/23.98, 1080i 60/59.94/50, 720p 60/59.94/50
SDI (4:4:4): 1080p 30/29.97/25/24/23.98, 1080PsF 30/29.97/25/24/23.98, 1080i 60/59.94/50, 720p 60/59.94/50
Jelkonverzió: HDMI → SDI és SDI → HDMI

A USB-A csatlakozó lehetővé teszi firmware frissítések és 3D LUT-ok feltöltését, a 3,5 mm fejhallgató kimenet pedig a hang ellenőrzését.

Professzionális vezetékes kamera- és motorvezérlés

A micro-USB távvezérlő csatlakozón keresztül külön megvásárolható kábelekkel számos filmes kamera irányítható közvetlenül a monitorról. Támogatott márkák többek között: RED, Sony, Blackmagic Design, Canon, Panasonic, Z CAM. Emellett UART porton keresztül integrálható a Tilta Nucleus N/M vezeték nélküli fókuszrendszerrel, így a fókuszmotort kalibrálhatja, végállásokat állíthat, és egy helyről felügyelheti a fókusz működését.

Vezeték nélküli vezérlés – modern cine workflow-hoz

A mellékelt 2,4 GHz-es antenna vezeték nélküli kommunikációt biztosít több csúcskategóriás kamera felé. A monitor RED által jóváhagyott, így a KOMODO és V-RAPTOR kamerák beállításai közvetlenül módosíthatók a kijelzőn, beleértve a touch-to-focus funkciót valós időben. Választott Sony modellek esetén érintéses fókusz és zoom vezérlés is elérhető.

További támogatott modellek vezeték nélkül:
• ARRI ALEXA Mini
• Nikon Z8 / Z9
• Canon EOS R5 / R6 / R6 Mark II / R7 / R8
• Panasonic BGH1 / BS1H

Többféle tápellátási lehetőség

A monitor a filmes környezethez igazodva rugalmas tápellátást biztosít:

• 2-pin LEMO (24 VDC) – profi kamera rigek, V-Mount / Gold Mount rendszerekhez
• 4-pin “aviation” csatlakozó (24 VDC) – stabil, stúdió-barát megoldás, a mellékelt D-Tap kábellel könnyen integrálható külső akkumulátorokkal
• Beépített NP-F (L-Series) akkumulátor foglalat – elterjedt, kedvező árú akkuk használatát teszi lehetővé

A maximális 17 W fogyasztás kiegyensúlyozott kompromisszum a nagy fényerő és a hordozhatóság között.

Masszív, forgatásra tervezett kivitel

A tartós alumíniumötvözet ház ellenáll a mindennapi produkciós igénybevételnek, rigekre, gimbalokba és kamerakosarakba egyaránt illeszkedik. A beépített ventilátor felvétel indításakor automatikusan alacsonyabb sebességre kapcsolható, így minimalizálja a hangerőre gyakorolt hatását. Több 1/4"-20” rögzítési pont (felül, alul, jobb oldalon) gondoskodik a rugalmas elhelyezésről monitor karokon, cage-eken, kiegészítő konzolokon.

Képfeldolgozó és asszisztens funkciók

A monitor számos profi eszközt kínál a helyes expozíció, fókusz és kompozíció beállításához:

• Anamorf de-squeeze – anamorf optikák képének korrekciójához
• Check field – színcsatornák ellenőrzése
• False color – standard és egyedi false color módok expozícióhoz
• Focus peaking – élesség kiemelése
• Histogram – fényeloszlás vizuális ellenőrzése
• Vectorscope – színinformáció pontos ellenőrzése
• Waveform – luma és RGB hullámforma a profi világítási munkához
• Zebra – kiégés közeli területek jelzése

Műszaki adatok – kijelző

Panel: LCD
Képernyőméret: 5,5" / 14,0 cm
Natív felbontás: 1920 x 1080
Képarány: 16:9
Nézési szög: 178° horizontális, 178° vertikális
Érintőképernyő: igen
Maximális fényerő: 2000 nit / cd/m²
Kontrasztarány: 1000:1
Színmélység: 16,7 millió szín (8-bit + FRC)
HDR támogatás: igen
Színtér lefedettség: 100% Rec.709, 85% DCI-P3
LUT támogatás: igen (betöltés USB-n, LUT kimenet SDI-n keresztül)

Műszaki adatok – csatlakozók és általános

Video I/O: 1x HDMI 2.0 bemenet, 1x HDMI 2.0 kimenet, 1x BNC (3G-SDI) bemenet, 1x BNC (3G-SDI) kimenet
Audio: beágyazott HDMI/SDI audio, 1x 3,5 mm fejhallgató kimenet
Egyéb portok: 1x USB-A (firmware/LUT), 1x mini-USB (kamera vezérlés), 1x 5-pin soros (UART), 1x 4-pin aviation (24 VDC), 1x 2-pin LEMO (24 VDC)
Vezeték nélküli: Wi‑Fi (2,4 GHz), Bluetooth: nem
Tápfeszültség: 7–24 V DC
Akkumulátor: 1x L-Series (NP-F) rögzített plate-en
Maximális fogyasztás: 17 W
Rögzítés: 1/4"-20 belső menetek (felül, alul, jobb oldalt)
Méretek: 145,4 x 91,4 x 39,6 mm (5,7 x 3,6 x 1,6")

Hasznos tudnivalók operatőröknek és stáboknak

• A 2000 nit fényerő lehetővé teszi, hogy sok esetben napellenző nélkül is komfortosan használható legyen kültéren, ami gyorsítja a munkát gimbalon, steadyn, drónos földi állomásként.
• A vezetékes és vezeték nélküli kamera vezérlés különösen értékes kameraoperátor–fókuszhúzó párosnál: a fókuszhúzó nemcsak képet lát, hanem közvetlenül az expó vagy kamera beállítások egy részét is módosíthatja.
• A 3D LUT támogatás révén a monitoron már az utómunka look-hoz közelítő képet láthat, így rendezővel és ügyféllel is könnyebb vizuálisan egyeztetni a forgatáson.
• Az SDI bemenet/kimenet és a LUT kimenet lehetővé teszi, hogy a monitor ne csak végpont, hanem aktív láncszem legyen a videós workflow-ban – például a kamerából érkező log jelből LUT-olt képet továbbítson rendezői monitorra.
• A kalibrálható színmegjelenítés különösen fontos többkamerás produkcióknál, ahol különböző gyártók gépeinek képét kell egymáshoz illeszteni; a pontos, egységes monitorozás megkönnyíti az egységes look kialakítását.
• A fejlett mérőeszközök (waveform, vectorscope, histogram, zebra, false color) használata segít abban, hogy a forgatáson készült felvételek utómunkája gyorsabb és biztonságosabb legyen, mivel már felvételkor nagy pontossággal megállapítható a helyes expozíció és színbalansz.
