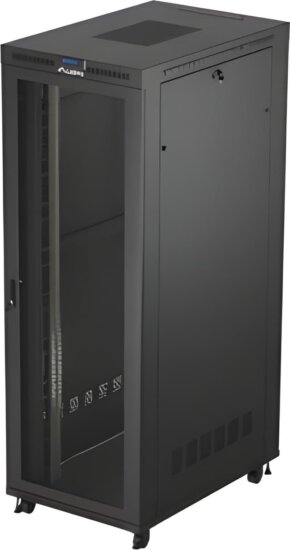

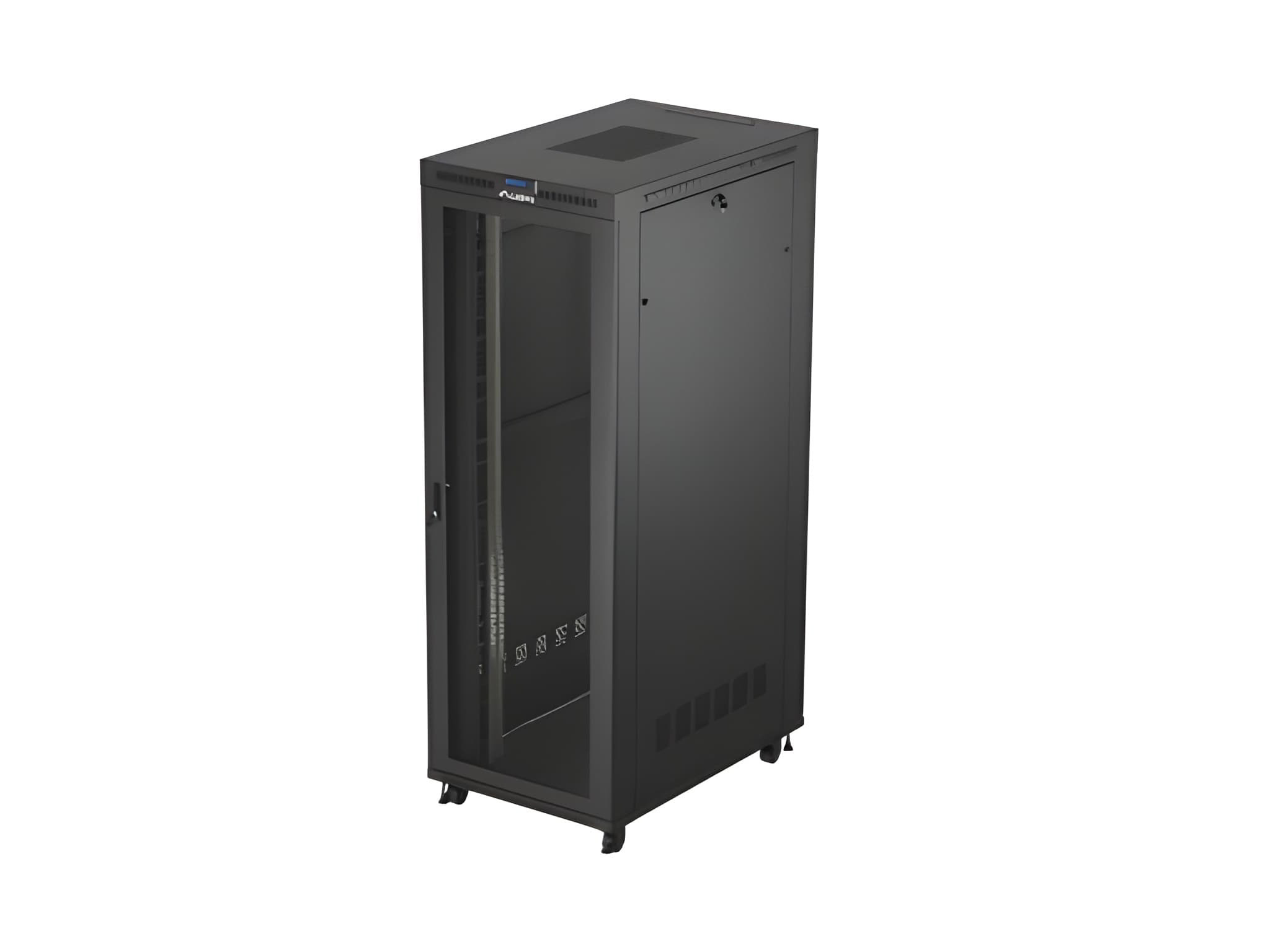

Lanberg 19" Szabadon Álló Rack Szekrény 47U 800x1200mm - Fekete

Professzionális megoldás nagy terhelésű szerver- és hálózati rendszerekhez

A Lanberg FF01 sorozat szabadon álló 19” rack szekrényei kifejezetten olyan professzionális ICT környezetekhez készültek, ahol nagy mennyiségű szerver-, hálózati és távközlési eszköz biztonságos, átlátható és jól hűthető elhelyezése szükséges. Az extra magas, 47U-s kivitel, a 800 x 1200 mm-es külső méret és a megerősített, 1200 kg-os teherbírás ideálissá teszi adatközpontokba, vállalati szerverhelyiségekbe, rendszerintegrátoroknak és nagyobb irodai infrastruktúrákhoz.

Főbb előnyök és felhasználási területek

• Nagy kapacitás, 47U magasság: bőséges hely szervereknek, switcheknek, patch paneleknek, PDU-knak és egyéb aktív/passzív eszközöknek.
• Masszív kivitel, 1200 kg statikus terhelhetőség: nagy sűrűségű szervertelepítéshez, nagy tömegű UPS-ekhez és storage rendszerekhez.
• Hatékony hűtés integrált LCD panellel: hőmérséklet-felügyelet, termosztát, ventilátorvezérlés, optimális üzemeltetési feltételek.
• Rugalmas kábelmenedzsment és kiegészítők: függőleges kábelrendezők, szellőző panelek, bővíthető Lanberg RACK kiegészítő portfólióval.
• Könnyebb mozgatás nagy terhelés mellett is: megerősített 3”-os görgők fékkel, szintező lábakkal kiegészítve.

Robusztus, tartós szerkezet – nagy teherbírásra tervezve

A váz és a fő tartóelemek nagy szilárdságú, hidegen hengerelt acéllemezből készülnek, eltérő vastagságokkal a kritikus pontokon a maximális stabilitás érdekében:

• Keret vastagsága: 1,5 mm
• Felső és alsó panel: 1,5 mm
• Szerelősínek: 2 mm
• Elülső, hátsó ajtó és oldallapok: 1,2 mm
• Egyéb lemez elemek: 1,2 mm

A felépítésnek és a megerősített vízszintes tartóknak köszönhetően a szekrény statikus terhelhetősége eléri az 1200 kg-ot, így nagy sűrűségű rack szerverek, Blade rendszerek, nagy teljesítményű storage-ok és szünetmentes tápegységek is biztonságosan elhelyezhetők.

Optimalizált hűtés integrált vezérléssel

A megbízható működés alapja a hatékony hőelvezetés. Ezt a modell több ponton támogatja:

• Felső szellőzőnyílások: biztosítják a megfelelő légáramlást és a meleg levegő kiáramlását.
• Beépített szellőzőpanel 6 ventilátorral: alapfelszereltség, közvetlenül a felső részben, a meleg levegő kivezetéséra optimalizálva.
• Nagy mértékben perforált ajtók (≥75%): az elülső és hátsó perforált ajtók támogatják az előre-hátra irányuló légáramlási koncepciót, amely a legtöbb rack szerver és hálózati eszköz gyári légáramlásához igazodik.
• LCD panel termosztáttal: beállítható, hogy a ventilátorok milyen hőmérsékleten induljanak, manuális és időzített vezérlés is lehetséges, így az energiafelhasználás és a zajszint is optimalizálható.

Az LCD kijelzős vezérlőnek köszönhetően az üzemeltetés során folyamatosan felügyelhető a szekrény belső klímája, ami különösen fontos folyamatosan terhelt szerverkörnyezetben.

Átgondolt kialakítás az egyszerű szereléshez és üzemeltetéshez

• Összeszerelhető (Flat Pack) kivitel: a szekrény lapra szerelten érkezik, így szűk helyekre (szűk ajtók, folyosók) is könnyen bejuttatható, illetve gazdaságosabb a szállítás és raktározás. A dobozolás a Lanberg tapasztalataira épül, a sérülések minimalizálására kialakítva.
• Egyszerű összeszerelés: egyértelmű, papíralapú szerelési útmutató és részletes online videós útmutatók segítik akár kevésbé gyakorlott felhasználók munkáját is.
• Négy függőleges szerelősín (19”): elöl-hátul, nagy pontosságú pozicionálással, a beépített eszközök mélypontosságának és stabilitásának biztosítására.
• Hat vízszintes merevítő: a váz nagy merevségét biztosítja, különösen magas, 47U-s kivitel esetén.
• Egyajtós elülső kialakítás: nagy, 210°-os nyitási szögű első ajtó a kényelmes hozzáférés érdekében.
• Oldallapok zárral: amennyiben oldalirányú hozzáférésre van szükség kábelezés vagy karbantartás közben, az oldallapok levehetők és zárhatók.

Biztonság, földelés és stabilitás

A kritikus ICT eszközök biztonságát több részlet szolgálja:

• Zárható ajtók és oldallapok: elülső, hátsó és oldalsó zárak az illetéktelen hozzáférés minimalizálására.
• Teljes földelési rendszer: külön földelőkábelek a váz, az első és hátsó ajtó felé; kialakított földelési pontok a szekrényen belüli potenciálkiegyenlítéshez.
• IP20 védettség: beltéri, adatközponti és irodai környezethez tervezve, védelem 12,5 mm-nél nagyobb szilárd testek ellen.
• Stabil elhelyezés: a készlet tartalmaz görgőket fékkel a könnyű pozicionáláshoz, valamint lábakat a végleges, stabil beállításhoz és terheléselosztáshoz.

Műszaki adatok – gyors áttekintés

Kivitel: Szabadon álló, 19” ICT rack szekrény, önszerelős (Flat Pack)
Rack magasság: 47U
Munkamélység: 1000 mm
Külső méretek (Sz x Mé x Ma): 800 x 1200 x 2343 mm
Magasság (görgők nélkül): 2240 mm
Max. statikus terhelhetőség: 1200 kg
Perforáció mértéke az ajtókon: > 75%
Első ajtó: egyágú, perforált, max. 210°-ban nyitható
Hátsó ajtó: perforált
Oldallapok: levehető, zárható
Függőleges sínek: 4 db, 19” szerelősínek
Vízszintes tartók: 6 db
Ventilátorhelyek: 8 db (felső részben), 6 ventilátoros szellőzőpanel mellékelve
LCD panel: igen (hőmérséklet-kijelzés, termosztát, időzítés, ventilátorvezérlés)
Termosztát: igen, beállítható ventilátorindítási hőmérséklettel
Szín: fekete, RAL9004
Védettségi szint: IP20
Tömeg: kb. 165 kg

Tartozékok a csomagban

• Zár az elülső ajtóhoz
• Zár a hátsó ajtóhoz
• Zárak az oldallapokhoz
• Földelőkábelek (ajtók és váz földeléséhez)
• Görgők fékkel
• Szintező lábak
• M6 csavarok
• 6 ventilátoros szellőzőpanel
• 2 db függőleges kábelrendező panel
• Felhasználói kézikönyv és szerelési útmutató

Kompatibilis Lanberg rack tartozékok

A gyártó folyamatosan bővülő kiegészítő-választéka lehetővé teszi a szekrény teljes testreszabását:

• Polcok: univerzális, támasztó, oldalrögzítésű, kihúzható polcok különböző terhelhetőséggel
• Szerver-tálcák, zárt szerverházak
• Kefe- és takaró panelek a kábelátvezetéshez
• Különféle kábelrendezők (függőleges, vízszintes, gyűrűs, tálcás)
• Végzáró elemek, vakpanelek
• Hűtési kiegészítők: további ventilációs panelek, termosztátok, hőmérők
• Patch panelek és keystone panelek
• PDU elosztósínek: különböző csatlakozó kiosztással és kapcsolóval/nékül
• Szerelést segítő kiegészítők: jelölők, kábelszíjak, csavar- és anya készletek

Lanberg – dedikált megoldások modern IT infrastruktúrákhoz

A Lanberg márka kifejezetten az informatikai és telekommunikációs infrastruktúrák kiszolgálására specializálódott. Termékportfóliójában rack szekrények, strukturált kábelezési elemek, passzív hálózati komponensek, szerszámok és szerelési kiegészítők egyaránt megtalálhatók. A gyártó a gyakorlatból szerzett tapasztalatait felhasználva fejleszti rack megoldásait, különösen odafigyelve a mindennapi üzemeltetés szempontjaira – ilyen az átgondolt kabelfelvezetés, a megfelelő szellőzés, a megbízható zárhatóság és a gyors, hibamentes szerelhetőség.

Hasznos tudnivalók a nagy mélységű, szabadon álló rack szekrények kiválasztásához

• 1000 mm munkamélység: ideális modern, hosszabb házú rack szerverekhez, mélyebb UPS-ekhez és nagy teljesítményű switchekhez. Érdemes előre ellenőrizni az eszközök házmélységét, hogy elegendő csatlakozótér maradjon hátul a kábeleknek és PDU-knak.
• 47U magasság: nagy konszolidációt tesz lehetővé, ami csökkenti az alapterületigényt. Ugyanakkor fontos a rack megfelelő rögzítése és terheléselosztása (a nehéz eszközök alulra kerüljenek) a stabilitás érdekében.
• Légáramlás: a jól tervezett rack struktúra (elöl be – hátul ki légáramlás, perforált ajtók, szervezett kábelezés) jelentősen javítja a hűtés hatásfokát, és csökkenti a ventilátorok zaját és energiaigényét.
• Kábelmenedzsment: a rendezett kábelezés megkönnyíti a hibakeresést, csökkenti a csatlakozók és portok mechanikai terhelését, és javítja a légáramlást. Függőleges rendezők, kefe panelek és címkézés használata erősen ajánlott.
• Terhelés elosztása: nagy terhelésű környezetben figyelni kell az eszközök súlyeloszlására, a polcok és sínek teherbírására, valamint az energiabiztosítás (UPS, redundáns táplálás, PDU-k) megfelelő méretezésére.
• Jövőbeli bővíthetőség: rack szekrény választáskor célszerű 20–30% tartalék U-helyet és teherbírást hagyni, hogy a későbbi bővítések is gond nélkül megoldhatók legyenek.

Egy jól megtervezett, nagy teherbírású, LCD vezérelt szabadon álló rack szekrény hosszú távon nemcsak a hardverberuházás védelmét és a stabil működést biztosítja, hanem megkönnyíti az üzemeltetők munkáját, csökkenti az üzemeltetési hibák kockázatát és átláthatóbbá teszi az egész IT infrastruktúrát.
