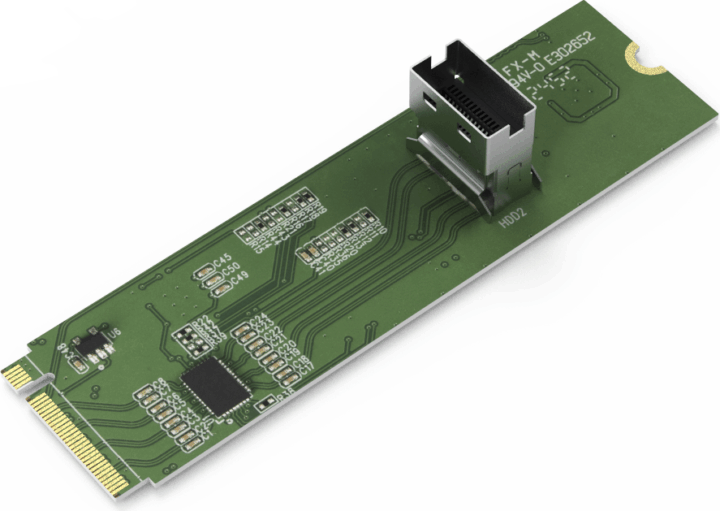

Icy Dock MB309A EXLink M.2 NVMe PCIe 4.0 x4 - SlimSAS 4i Port Bővítőkártya

Professzionális NVMe bővítés egyszerűen

Az ICY Dock EXLink MB309A kompakt, nagy teljesítményű illesztőkártya, amely lehetővé teszi, hogy meglévő M.2 NVMe (PCIe) foglalatát professzionális SlimSAS 4i csatolássá alakítsa. Ideális megoldás munkaállomásokhoz, szerverekhez, edge AI rendszerekhez és ipari PC-khez, ahol kulcsfontosságú a megbízható, nagy sebességű, akár hosszabb kábelen keresztüli adattovábbítás.

Miért érdemes ezt a bővítőkártyát választani?

✔ M.2 NVMe-ből SlimSAS 4i – A kártya M-key NVMe (PCIe) M.2 slotot alakít át SlimSAS 4i (SFF-8654) kimenetté, megnyitva az utat a professzionális, nagy sűrűségű háttértár-megoldások felé.
✔ Kifejezetten ICY Dock modulokhoz optimalizálva – Teljes mértékben kompatibilis az ICY DOCK SlimSAS mobil rackjeivel és kábeleivel, így tiszta, megbízható és stabil rendszerintegráció valósítható meg.
✔ Stabil jel, nagy távolságon is – A beépített PCIe Gen 4.0 redriver gondoskodik a magas jelminőségről és megbízható adatátvitelről hosszabb SlimSAS kábelek használatakor is.
✔ Professzionális rendszerintegrációra tervezve – 100 MHz-es clock buffer, SMBus repeater és különféle power signal gate-ek segítik a stabil működést komplex, több eszközből álló rendszerekben.
✔ Kimagasló teljesítmény – Támogatja a PCIe 4.0 x4 kapcsolatot, akár 64 Gbps adatátviteli sebességgel, miközben visszafelé kompatibilis a PCIe 2.0, 3.0 és 5.0 M-key M.2 foglalatokkal is.
✔ Kompakt, könnyű kialakítás – Mindössze 80 mm hosszú, 22 mm széles és 14,8 mm magas, tömege csupán 5,8 g, így szinte bármilyen alaplapi M.2 helyre beilleszthető.

Főbb jellemzők és műszaki adatok

Általános jellemzők

• Eszköz típusa: NVMe interfész átalakító kártya
• Kompatibilis meghajtó típus: NVMe
• Alkalmazási terület: munkaállomások, szerverek, edge AI rendszerek, ipari PC-k, professzionális tárolórendszerek
• Kompatibilitás: ICY DOCK SlimSAS mobil rackekkel és SlimSAS kábelekkel

Interfész & teljesítmény

• Host csatlakozó: 1 × M.2 M-key foglalat
• Támogatott M.2 szabvány: M-key PCIe 2.0 / 3.0 / 4.0 / 5.0 slotok
• Végpont (endpoint) interfész: 1 × SlimSAS 4i (SFF-8654), pin-kiosztás: SFF-9402 Rev 1.1 szerint
• Adatátviteli sebesség: PCIe 4.0 x4, akár 64 Gbps
• Beépített jelerősítés: PCIe Gen 4.0 redriver a nagy sebességű, hosszú kábeles kapcsolatokhoz
• Rendszerintegrációs funkciók: 100 MHz clock buffer, SMBus repeater, power signal gate-ek

Kialakítás & méretek

• Méret (Mé × Szé × Ma): 22 × 80 × 14,8 mm
• Nettó tömeg: 5,8 g
• Csomagolási bruttó tömeg: 36,2 g
• Csatlakozó élettartam: kb. 5 000 csatlakoztatási ciklus

Környezeti paraméterek

• Üzemi hőmérséklet: 0°C – 60°C (32°F – 140°F)
• Tárolási hőmérséklet: -35°C – 70°C (-31°F – 158°F)
• Páratartalom: 5% – 65% relatív páratartalom

Kompatibilitás & tanúsítványok

• Támogatott operációs rendszerek: nincs OS-korlátozás (hardveres átalakítóként működik)
• Megfelelőségek: CE, UKCA, RoHS, REACH

Csomag tartalma

• ICY Dock EXLink MB309A illesztőkártya
• Felhasználói kézikönyv

Az ICY Dock márkáról

Az ICY Dock évtizedek óta a professzionális adattárolási megoldások egyik meghatározó szereplője, különösen a kivehető meghajtókeretek, mobil rackek, ipari és szerveres tárolómegoldások területén. Termékeit világszerte használják azok a rendszermérnökök, IT szakemberek és integrátorok, akiknél az üzembiztonság, a modularitás és a rugalmasság kiemelt szempont. Az EXLink sorozat kifejezetten a modern, nagy sávszélességű PCIe és SlimSAS alapú infrastruktúrákat célozza.

Hasznos tudnivalók és tippek a termékkategóriához

- A SlimSAS 4i csatlakozó kompakt kialakítás mellett nagy adatátviteli sávszélességet biztosít, ezért elterjedt megoldás nagy sűrűségű NVMe tárolómoduloknál és U.2/U.3 alapú rackekben.
- M.2 NVMe slot átalakításával hatékonyan használható ki az alaplapon rendelkezésre álló PCIe sáv, akár több külső NVMe meghajtó, hot-swap keret vagy JBOD/RAID modul kiszolgálására.
- A redriver technológia jelentősen javítja a jelminőséget, ami elengedhetetlen, ha hosszabb kábeleket vagy több csatlakozási pontot használ a rendszerben.
- Az olyan kiegészítő funkciók, mint a clock buffer és az SMBus repeater, segítenek abban, hogy a rendszer stabilan kommunikáljon a tárolóeszközökkel, pontosabb monitoring (pl. hőmérséklet, állapotjelentés) és megbízható működés mellett.
- Ipari és AI-vezérelt rendszerekben a SlimSAS alapú NVMe megoldások különösen előnyösek, mert kis helyigény mellett is nagy IO-teljesítményt, alacsony késleltetést és skálázhatóságot nyújtanak.
- Alaplap választásakor mindig érdemes ellenőrizni, hogy az M.2 foglalat ténylegesen PCIe (NVMe) módú-e, és ne csak SATA-t támogasson, mivel az ilyen interfész átalakítók kizárólag PCIe alapú M.2 slotokkal működnek megfelelően.
