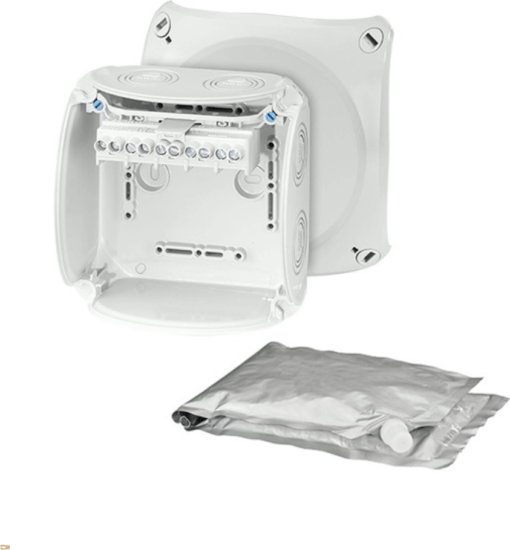

Hensel WP 0606 G Vízálló kábelösszekötő doboz kiöntőmasszával - Fehér

Professzionális, vízálló csatlakozódoboz föld alatti és kültéri kötési feladatokra

Ez a masszív, kiöntőmasszával szállított vízálló kábelösszekötő doboz ideális választás olyan helyekre, ahol a villamos kötéseket hosszú távon, megbízhatóan és teljes mértékben nedvesség ellen védve kell megoldani. Földfelszín alatti telepítésre, kültéri környezetbe, fűtőkábelekhez vagy nagy igénybevételű ipari alkalmazásokhoz egyaránt kiváló.

Időtálló, biztonságos megoldás nedves és föld alatti környezetben

A doboz IP67 védettsége biztosítja, hogy a villamos kötés por- és vízbehatolás ellen hatékonyan védett legyen. A kiöntőmassza használatával a kötés teljesen lezárásra kerül, így a nedvesség, a kondenzvíz és a talajban jelentkező terhelések sem tudják károsítani a csatlakozásokat.

• IP67 védelem – porálló és ideiglenes vízbe merítés ellen védett kivitel
• Földfelszín alatti telepítésre tervezve – nedvesség és kondenzvíz behatolásának veszélye nélkül
• Kiöntőmasszával és záródugóval – teljesen lezárt, biztonságos kötés
• A kiöntőmassza könnyen eltávolítható – ellenőrzés, javítás vagy bővítés esetén visszabontható
• Fűtőkábelekhez is alkalmazható – max. 70 °C felületi hőmérsékletig

Robusztus kialakítás, hosszú élettartam

A doboz kiváló minőségű polikarbonátból készül, szürke (RAL 7035) színárnyalatban. A polikarbonát anyag ütésálló, időjárásálló és halogénmentes, így nemcsak tartós, hanem tűz esetén kevesebb korrozív és mérgező gáz keletkezik. UV-álló kialakítása miatt kültéri, napsugárzásnak kitett helyen is biztonsággal alkalmazható.

• Anyag: polikarbonát
• Alapszín: szürke, RAL 7035
• UV álló: igen – kültéri használatra is ideális
• Halogénmentes: igen
• Szerelés módja: falon kívüli, külső felerősítő fülekkel
• Nem alkalmas: gipszkarton falba, padlóba, betonba, vakolat alá, csatorna dobozként

Műszaki adatok, méretek

• Típus: kábelösszekötő doboz, kiöntőmasszához
• Névleges feszültség: 690 V
• Védettség: IP67
• Szélesség (max.): 130 mm
• Magasság (max.): 130 mm
• Mélység (max.): 77 mm
• Nettó tömeg: 1,26 kg

Kötési lehetőségek és kapcsok

A doboz kapcsokkal szerelt megoldás, amely többféle keresztmetszetű réz (Cu) vezeték fogadására alkalmas. Különösen sokoldalú 3 fázisú (3~) alkalmazásokhoz, több vezeték összekötése esetén.

• Kivitel: kapcsokkal szerelt, 3~ rendszerhez
• Pólusszám: 5 pólusú
• Vezeték keresztmetszet tartomány: 1,5–6 mm² (Cu)
• Pólusonkénti beköthetőség: 6 × 1,5 mm² r/f, 4 × 2,5 mm² r/f, 4 × 4 mm² r/f, 4 × 6 mm² r/f, 2 × 10 mm² r/f
• Alkalmazható vezeték típus: tömör (r) és hajlékony (f) réz vezetékek

Kábelbevezetés és szerelhetőség

A kábelbevezetés kikönnyítéseken keresztül történik, ez lehetővé teszi a rugalmas illesztést a különböző kábelátmérőkhöz. A LES-kábelbevezető rendszerhez tartozó AKM elemek külön rendelhetők, így a bevezetés pontosan az adott feladathoz alakítható.

• Kábelbevezetés: kikönnyítéseken keresztül
• AKM kábelbevezető elemek: külön rendelendők (LES-kábelbevezető rendszerek)
• Külső rögzítőfülek: falra, szerelőlapra egyszerűen felcsavarozható

Kiöntőmassza – használat és tárolás

A dobozhoz mellékelt kiöntőmassza a villamos kötéseket teljesen körülveszi, így mechanikai, nedvesség- és környezeti védelemmel látja el azokat. A massza megfelelő keverés és beöntés után térhálósodik, mégis szükség esetén eltávolítható.

• Felhasználhatóság: legfeljebb 12 hónapig
• Ajánlott tárolási hőmérséklet: 5–50 °C között
• Eltávolíthatóság: a kiöntőmassza szükség esetén eltávolítható ellenőrzés, javítás vagy bővítés céljából

Felhasználási területek

Ez a professzionális csatlakozódoboz ideális választás mind ipari, mind infrastruktúrális, mind igényes lakossági felhasználásra, ahol a vízálló, hosszú távú biztonság elsődleges szempont.

• Föld alatti kábelösszekötések
• Kültéri csatlakozások, nedves, csapadékos környezet
• Kertvilágítás, kerti szivattyúk, kútgépek csatlakozásai
• Ipari, mezőgazdasági létesítmények, nedves helyiségek
• Fűtőkábel rendszerek (max. 70 °C felületi hőmérsékletig)

A gyártóról – HENSEL

A Hensel név világszerte ismert a professzionális elosztó- és csatlakozódobozok piacán. Német fejlesztésű és gyártású termékeik hosszú élettartamukról, megbízható minőségükről és szigorú szabványkövetésükről ismertek. Kiemelt területük a villamos energiaelosztás, különös tekintettel a kültéri és ipari környezetekre, ahol a víz, a por, az UV-sugárzás és a mechanikai behatások elleni védelem kritikus.

Érdekességek és hasznos tudnivalók kábelösszekötő dobozokhoz

A vízálló kábelösszekötő dobozok használata különösen fontos a földbe fektetett vagy kültéri kábelezésnél. A hagyományos kötődobozok nedvesség hatására korróziónak indulhatnak, a szigetelés romolhat, ami érintésvédelmi kockázatot, hibás működést vagy akár teljes rendszerleállást okozhat. Az IP67 minősítés azt jelenti, hogy a doboz pormentes és ideiglenesen vízbe merítve is védett marad, így árvízveszélyes, erősen csapadékos környezetben is jóval nagyobb biztonságot nyújt.

A kiöntőmasszával ellátott megoldások további előnye, hogy a vezetékek mechanikai rögzítést is kapnak, nem tudnak kilazulni, elmozdulni, így a kontaktusok stabilabbak lesznek. A halogénmentes anyaghasználat különösen fontos középületek, ipari csarnokok és alagutak esetén, mert tűzben kevesebb füst és korrozív gáz keletkezik, ami növeli a személyek biztonságát és csökkenti a berendezések károsodását.

UV-álló dobozt mindig érdemes választani, ha a kötés közvetlenül vagy közvetve ki van téve a napsugárzásnak, mert a hagyományos műanyagok idővel rideggé válhatnak és megrepedezhetnek. A megfelelően méretezett és szakszerűen felszerelt kábelösszekötő doboz ezért nemcsak az aktuális üzemelés, hanem a hosszú távú üzembiztonság egyik kulcseleme bármely villamos rendszerben.
