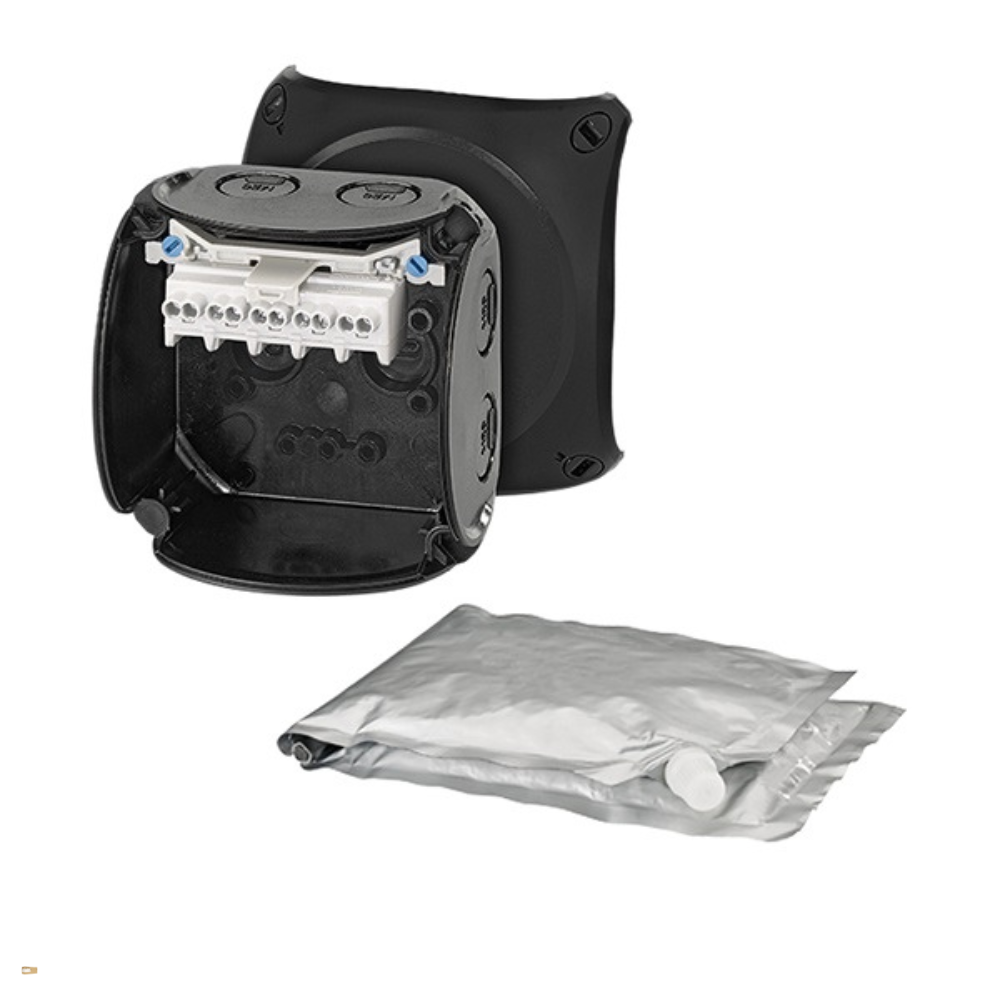

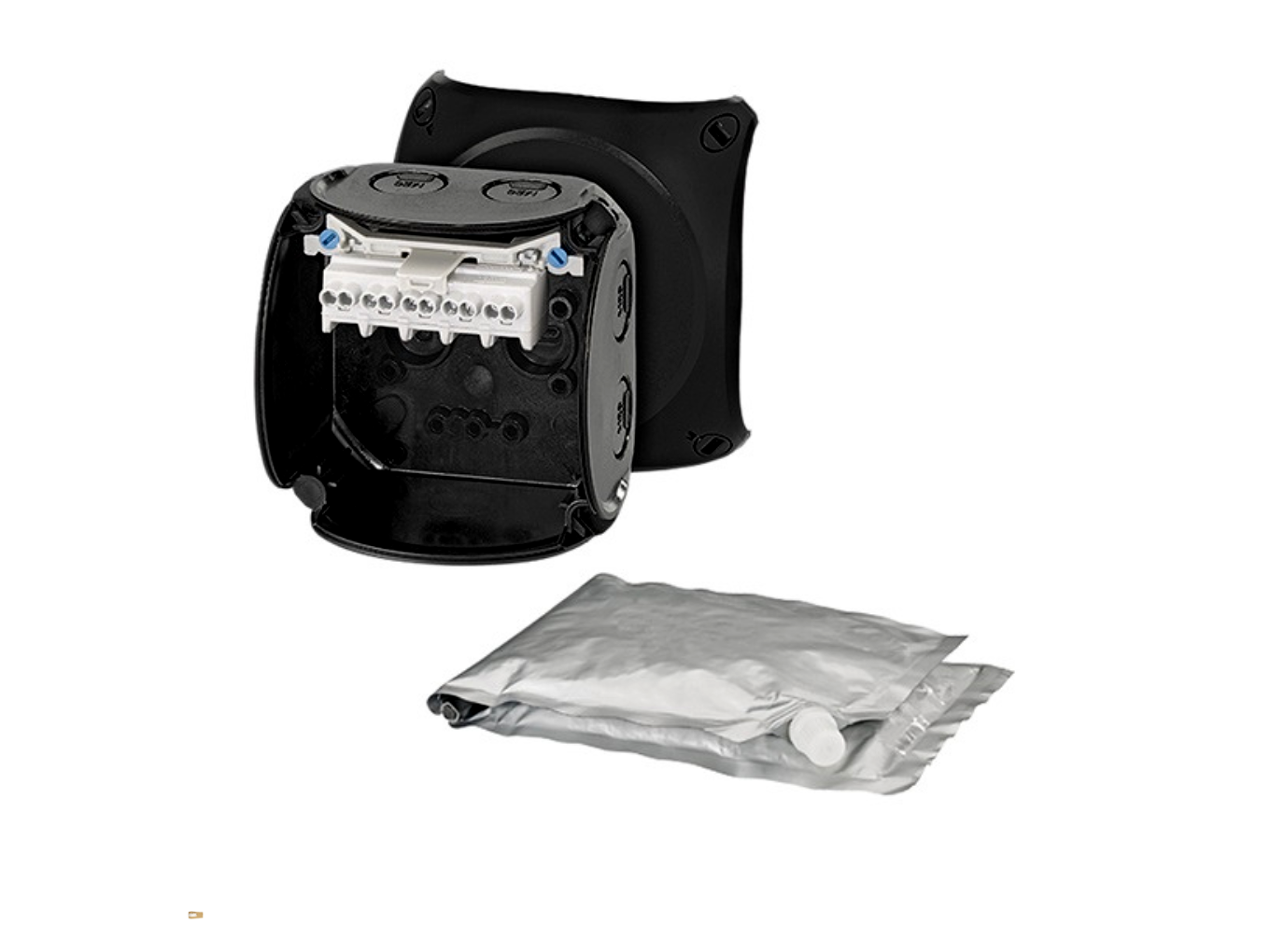

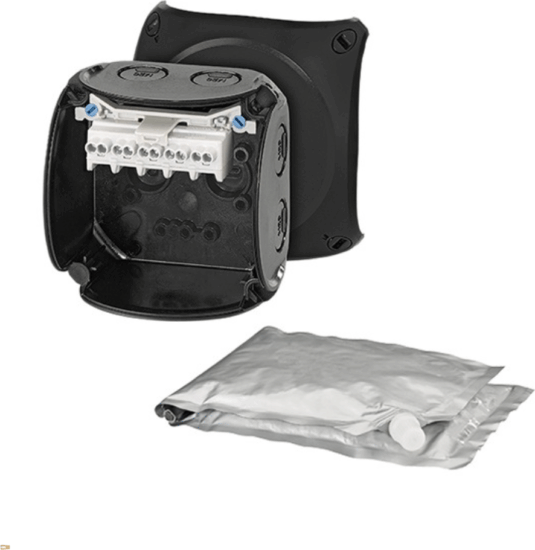

Hensel WP 0202 B Vízálló kábelösszekötő doboz kiöntőmasszával - Fekete

Professzionális megoldás vízálló kábelösszekötésekhez

Ez a prémium minőségű, fekete színű, kiöntőmasszával szállított vízálló kábelösszekötő doboz megbízható és tartós megoldást kínál földfelszín alatti, kültéri és nedves környezetben végzett villamos csatlakoztatásokhoz. Kifejezetten olyan alkalmazásokhoz ajánlott, ahol a nedvesség, a kondenzvíz-képződés és az UV-sugárzás elleni védelem alapkövetelmény, például kerti, ipari, kültéri világítási és fűtőkábeles rendszerek esetén.

Főbb előnyök és felhasználási területek

• Magas fokú víz- és porvédelem – IP67 védettség
A doboz kialakítása és a mellékelt kiöntőmassza együttesen biztosítják, hogy a csatlakozások hosszú távon védve legyenek a nedvesség, szennyeződés és kondenzvíz ellen, még földbe telepítve is.

• Ideális földfelszín alatti és kültéri szerelésre
Kifejezetten földfelszín alatti telepítésre tervezték, így alkalmas kerti kábelek, kültéri világítás, szivattyúk, díszvilágítás, öntözőrendszerek, illetve fűtőkábelek csatlakoztatására. A max. 70 °C felületi hőmérsékletű fűtőkábelekhez is használható.

• Halogénmentes, biztonságos kivitel
A halogénmentes polikarbonát ház tűz esetén kevesebb maró, mérgező füstöt bocsáthat ki, ezért fokozott biztonságot nyújt beltéri és kültéri projekteknél egyaránt.

• Újrahozható, ellenőrizhető kötés
A kiöntőmassza különlegessége, hogy szükség esetén könnyen eltávolítható. Ez lehetővé teszi az utólagos ellenőrzést, javítást vagy bővítést anélkül, hogy a dobozt teljesen cserélni kellene.

• Egyszerű falra szerelés
Külső felerősítő fülekkel rendelkezik, így falon kívüli rögzítése gyors és stabil, akár ipari, akár lakossági környezetben alkalmazzák.

Műszaki jellemzők

Fizikai paraméterek:
• Szélesség: 93 mm • Magasság: 93 mm • Mélység: 62 mm • Nettó tömeg: 0,57 kg • Anyag: polikarbonát • Alapszín: fekete (RAL 9011)

Felhasználási és szerelési adatok:
• Típus: kábelösszekötő doboz • Falon kívüli szerelésre: igen • Gipszkarton falba: nem • Padlóba: nem • Csatorna doboz: nem • Vakolat alá: nem • Betonba: nem • Hőszigetelő burkolatba: nem • Halogén mentes: igen • UV-álló: igen

Villamos adatok:
• Névleges feszültség: 690 V • Kapcsokkal szerelt kivitel • Alkalmas Cu vezetékekhez 0,75–2,5 mm² tartományban • 5 pólusú kialakítás, pólusonként: 8 × 0,75–1 mm² r/f, 6 × 1,5 mm² r/f, 4 × 2,5 mm² r/f, 2 × 4 mm² r/f

Védelem és kialakítás:
• IP67 védettségi szint • Kábelbevezetés kikönnyítéseken keresztül • LES-kábelbevezető rendszerhez asszimmetrikus (ASS) elemek külön rendelhetők • Kiöntőmasszával és záródugóval együtt • A kiöntőmassza 5–50 °C között tárolva max. 12 hónapig használható fel • Fűtőkábelekhez max. 70 °C felületi hőmérsékletig

Kialakítás a hosszú távú megbízhatóságért

A polikarbonát ház rendkívül ütésálló és időjárásálló, így hosszú éveken át megbízhatóan ellenáll az esőnek, hónak, UV-sugárzásnak és hőmérséklet-ingadozásoknak. Az IP67 védettség azt jelenti, hogy a doboz teljes mértékben porálló, és ideiglenes vízbe merítés esetén is megóvja a belső kötések épségét. Ez különösen fontos föld alatti szerelésnél, ahol a talajnedvesség és a kondenzáció komoly kockázatot jelenthet a hagyományos kötődobozoknál.

A kikönnyítéseken keresztüli kábelbevezetés gyors és esztétikus szerelést tesz lehetővé, miközben a megfelelő LES-kábelbevezető rendszer (külön rendelhető ASS elemek) tovább fokozza a tömítettséget és a mechanikai védelmet. A külső felerősítő fülek stabil rögzítést biztosítanak falon, oszlopon vagy egyéb sík felületen.

Felhasználói szempontból fontos részletek

• A kiöntőmassza lehetővé teszi a kábelösszekötések “kapszulázását”, ezzel drasztikusan csökkentve a korrózió és kontaktus-hibák esélyét.
• A massza eltávolíthatósága komoly előny, ha a hálózatot később bővíteni vagy módosítani kell, így a rendszer rugalmasan alakítható.
• A magas (690 V) névleges feszültség miatt sokféle ipari és speciális alkalmazásban is használható.
• A 5 pólusú sorkapocs kialakítás lehetővé teszi háromfázisú (3~) rendszerek, illetve segéd- vagy vezérlőkörök biztonságos csatlakoztatását.

Érdekességek és hasznos tudnivalók a vízálló kötődobozokról

• Az IP67-es jelölés az IEC 60529 szabványból származik: az „6” a teljes porállóságot, a „7” az ideiglenes vízbe merítés elleni védelmet jelöli.
• Földbe telepített kötéseknél a legnagyobb ellenség nem csak a víz, hanem a folyamatos páratartalom-változás miatti kondenzáció, ezért kiöntőmassza nélkül a kötések idő előtt elöregedhetnek.
• A halogénmentes műanyagok egyre gyakoribbak a professzionális villamos szerelésekben, mivel tűz esetén kevésbé korrozív gázokat bocsátanak ki, így csökkenthetik a berendezések másodlagos károsodását.
• A fekete, UV-álló polikarbonát különösen jól teljesít kültéri alkalmazásoknál: a sötét szín kevésbé érzékeny az elszíneződésre, és jobban állja a napsugárzás okozta öregedést.
• Fűtőkábelek csatlakoztatásánál a kötődoboz hőállósága döntő: ha a kábel felületi hőmérséklete meghaladná a megadott 70 °C-ot, az anyag idő előtti öregedéséhez vezetne, így a megfelelően méretezett doboz kiválasztása fontos tervezési lépés.
• A kiöntőmassza felhasználhatósági ideje (max. 12 hónap) azért lényeges, mert a kémiai komponensek idővel veszíthetnek aktivitásukból; mindig friss, a gyártó által megadott időszakon belüli anyagot érdemes használni a tökéletes tömítés érdekében.
