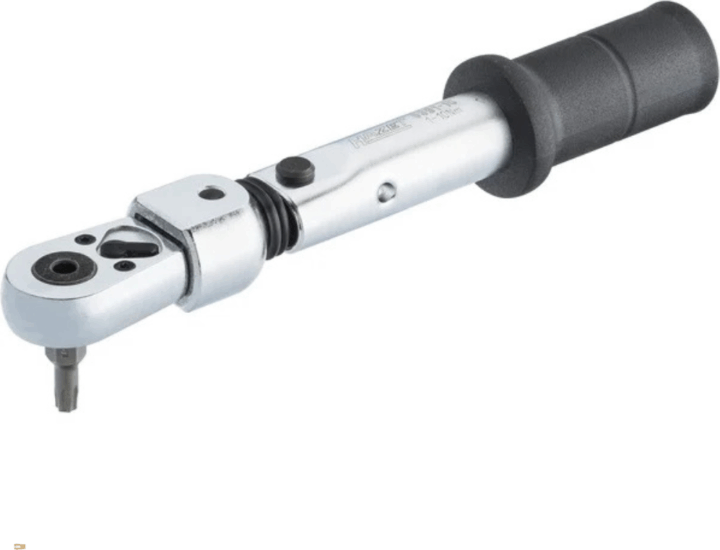

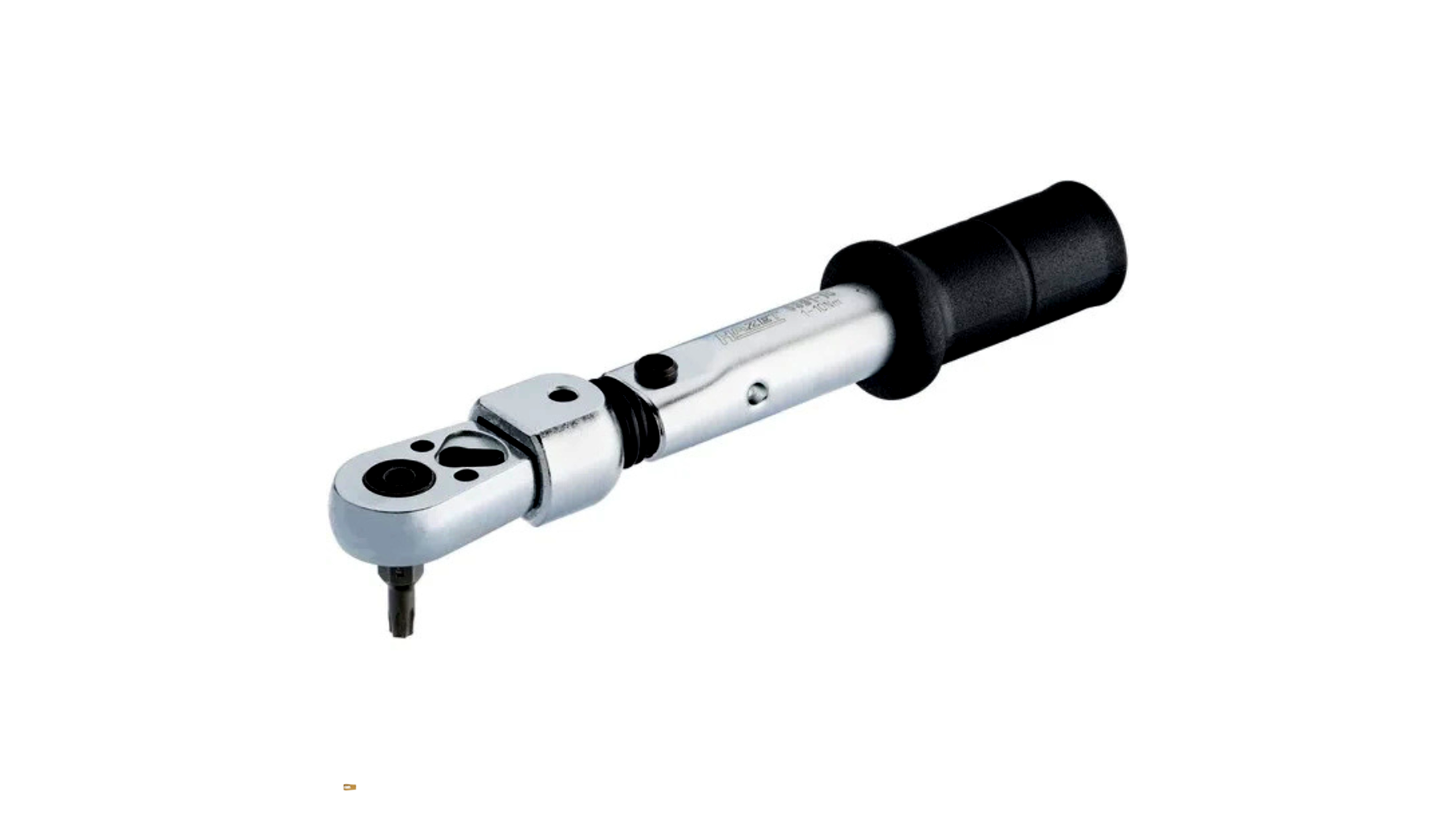

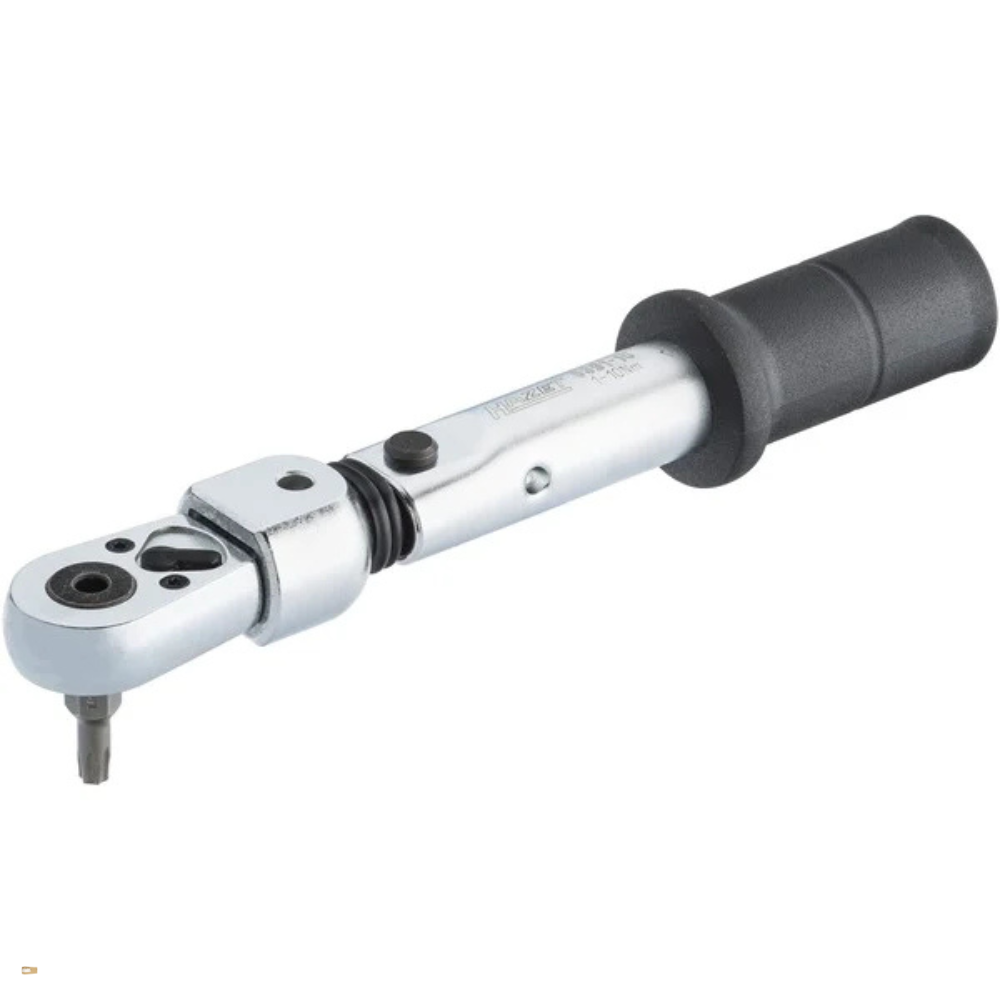

Hazet 6391-10 Nyomatékkulcs (1-10 Nm)

Professzionális megoldás precíz, kis nyomatékú meghúzásokhoz

Ez a kompakt, ipari kivitelű nyomatékbeállító szerszám ideális választás minden olyan műhely és termelőüzem számára, ahol a kis nyomatékú csavarozásnál a ismételhető pontosság, a robosztus felépítés és a megbízható minőség a legfontosabb szempont.

Főbb jellemzők

• Nyomatéktartomány: 1–10 Nm, fixen beállítható tartomány
• Pontosság: ±6% triggertűrés a DIN EN ISO 6789-2:2017 szerint
• Hajtás: 9 x 12 mm betétszerszám csatlakozás (dugókulcs betéttel)
• Kivitel: különösen rövid, karcsú forma a szűk helyekhez
• Anyag: nagy szilárdságú acél, keménykrómozott felülettel
• Használat: ipari sorozatgyártásra optimalizálva, jobb- és balmenethez is alkalmas
• Gyártás: Made in Germany, részletes kalibrációs jegyzőkönyvvel, sorozatszámmal
• Sorozat: 6300 CT rendszer – kompatibilis rendszerben használható betétszerszámokkal

Kompakt kialakítás, maximális irányíthatóság

A rendkívül rövid (mindössze 124 mm teljes hosszú) kivitelnek köszönhetően a szerszám különösen praktikus ott, ahol kevés a hely, vagy ahol érzékeny, kis átmérőjű kötéseket kell biztonságosan meghúzni. A karcsú csőforma és a keménykrómozott acélcső konstrukció nagy ellenállóképességet nyújt a mechanikai igénybevétellel és a korrózióval szemben.

Ergonomikus, biztonságos markolat

Az ergonomikusan formázott, galléros markolat csökkenti a kéz lecsúszásának és az ebből adódó sérülések kockázatát. A működtető erő 0,8–8,4 kg között alakul, így hosszabb munkafolyamatoknál is kontrollálható, fáradtságmentes használatot tesz lehetővé.

Pontos beállítás és ipari megbízhatóság

A kívánt nyomatékérték beállítása külön teszterrel (pl. HAZET 7901E, 7902E, 7903E) és kombinációs villáskulccsal (HAZET 6399) végezhető, ami biztosítja, hogy a beállított érték a sorozatgyártási igényeknek megfelelően pontos és folyamatosan reprodukálható maradjon.

A szerszám kalibrációs tanúsítvánnyal érkezik, amely tartalmazza az egyedi sorozatszámot és a mért értékeket. Ez kiemelten fontos az olyan iparágakban (pl. autóipar, elektronika, finommechanika), ahol a folyamatok nyomonkövethetősége alapkövetelmény.

Fejlett technológia a hosszú élettartamért

A termék tervezésénél kiemelt szempont volt a tartósság. A hosszú távú tesztek igazolták, hogy a HAZET 5000-es és 6000-es sorozatú nyomatékkulcsoknál – így ennél a modellnél is alkalmazott technológiánál – már nincs szükség a legkisebb skálaértékre történő „visszafordításra” használat után. Ez minimálisra csökkenti a kezelési hibák esélyét, és gyorsítja a mindennapi munkafolyamatokat.

Felhasználási területek

• Ipari tömegtermelés – szerelő- és gyártósorok, ahol az állandó, ismételhető nyomaték kulcsfontosságú
• Műhelyek – finommechanikai szerelés, precíziós csatlakozások, kis csavarok védelme túlhúzás ellen
• Autóipar, gépészet – érzékeny komponensek, elektronikus egységek, szenzorok rögzítése
• Karbantartás, szerviz – megbízható, hordozható megoldás szűk helyekre

Műszaki adatok összefoglalva

Típus: nyomatékkulcs (ipari kivitel)
Szín: fekete
Anyag: acél, kemény krómozott felület
Teljes hossz: 124 mm
Forma: rövid, karcsú kivitel
Hajtás profil: 9 x 12 mm betétcsatlakozás
Nyomatékmérési tartomány: 1–10 Nm
Trigger pontossága: ±6%
Működtető erő: 0,8–8,4 kg
Használat: jobb- és balmenethez (betétszerszám forgatásával)
Felhasználási cél: ipari tömegtermelés, műhely
Szabvány: DIN EN ISO 6789-2:2017
Származás: Németország
Sorozat: 6300 CT
EAN: 4000896208951
Gyártói cikkszám: 6391-10
Belső cikkszám: 100050310

Érdekességek a nyomatékkulcsokról és a gyártóról

HAZET – több mint 150 év tapasztalat: a HAZET az egyik legismertebb német prémium szerszámgyártó, különösen az autóipari és ipari szegmensben. Termékeit világszerte használják gyártósorokon, márkaszervizekben és professzionális műhelyekben. A márka neve a tulajdonos „Hermann Zerver” monogramjából (H-Z) ered, és a minőségi, hosszú élettartamú kéziszerszámok szinonimájává vált.

Miért fontos a kis nyomatékok pontos beállítása? A 1–10 Nm tartományba eső kötéseknél gyakoriak a finommenetes csavarok, kis átmérőjű rögzítések és érzékeny komponensek. Ezek túlhúzása repedést, deformációt vagy akár teljes meghibásodást is okozhat. A precízen kalibrált nyomatékkulcs megelőzi a túlhúzást, és biztosítja, hogy a kötés sem túl laza, sem túl feszes ne legyen.

Rendszerszemlélet a 6300 CT sorozatban: a 9 x 12 mm-es csatlakozóval rendelkező betétszerszámok (villáskulcs-betétek, csillag-villás fejek, dugókulcs-betétek) széles választéka lehetővé teszi, hogy ugyanazt a nyomatékbeállító szerszámot többféle csavarfejhez és munkafolyamathoz lehessen használni. Ez költséghatékony és rugalmas megoldás ipari környezetben.

Nyomatékkulcs használati tudnivalók röviden: a legtöbb alkalmazásnál ajánlott a csavarokat fokozatosan, keresztirányban meghúzni, és a végső értéket nyomatékkulccsal elérni. A megfelelő, dokumentált kalibrálás és a pontos beállítás hozzájárul a minőségbiztosítási előírások teljesítéséhez, csökkenti az anyagkárok kockázatát, és hosszú távon költséget takarít meg a kevesebb selejt és hibás kötés révén.
