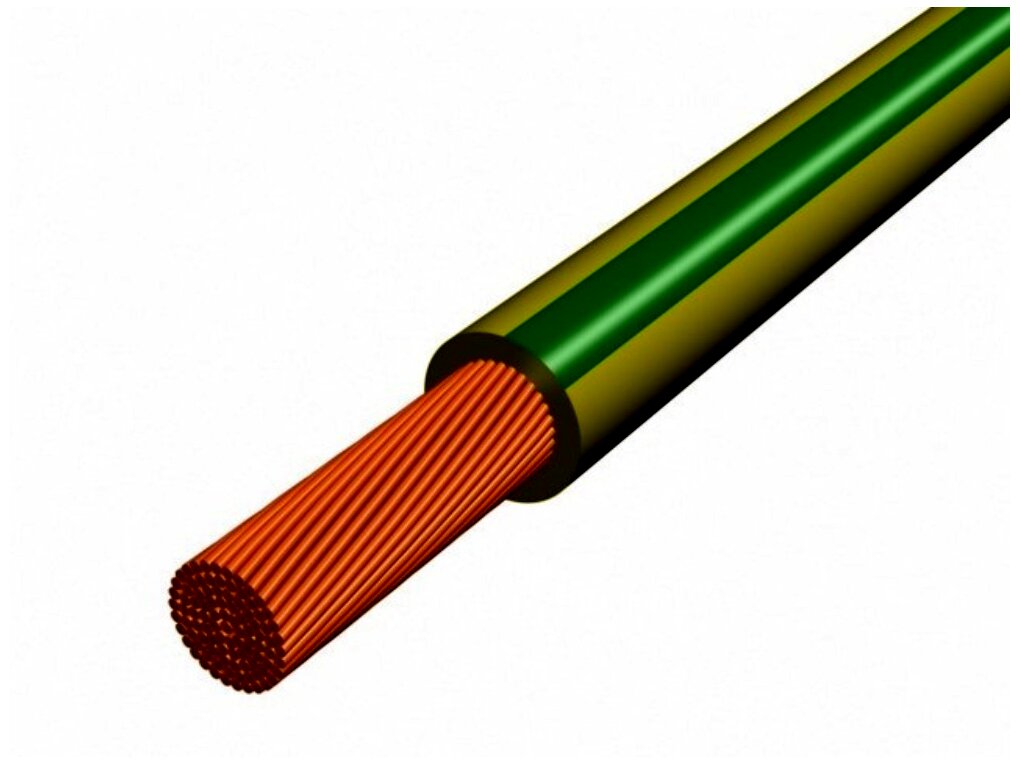

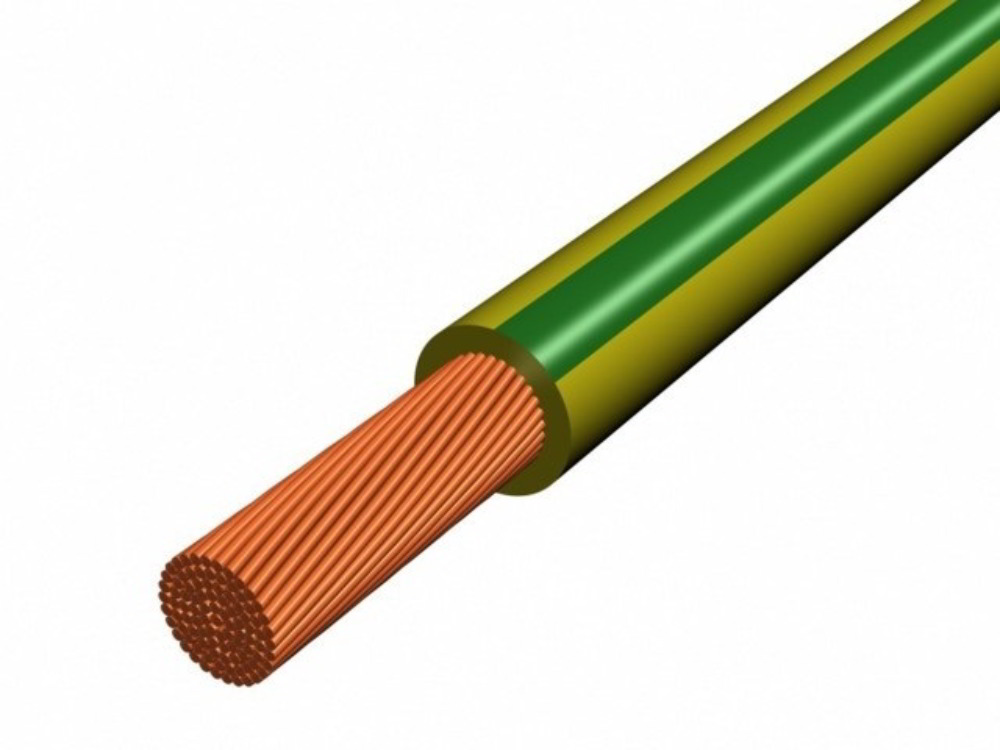

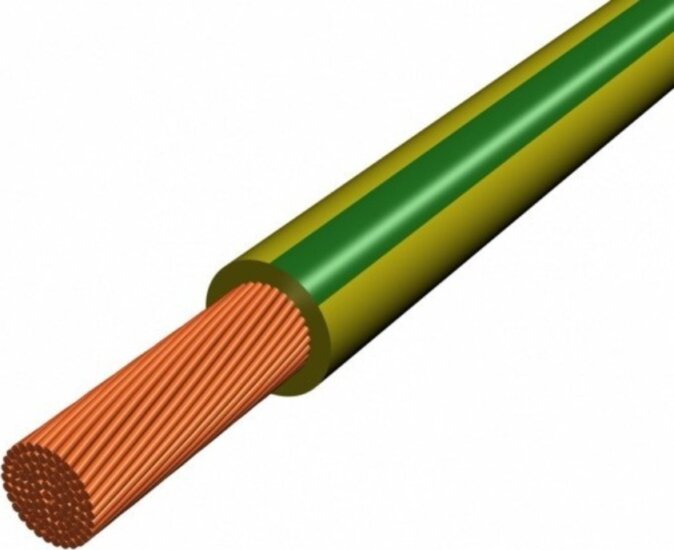

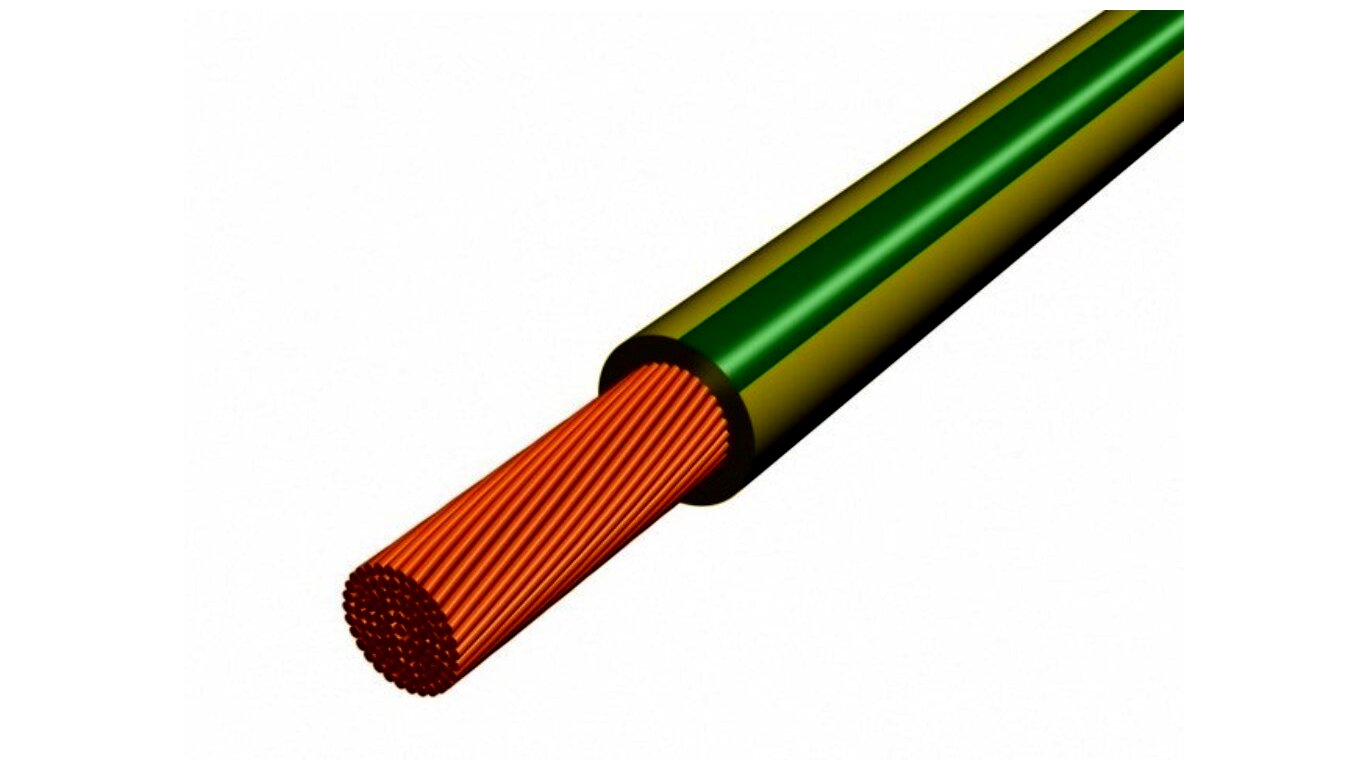

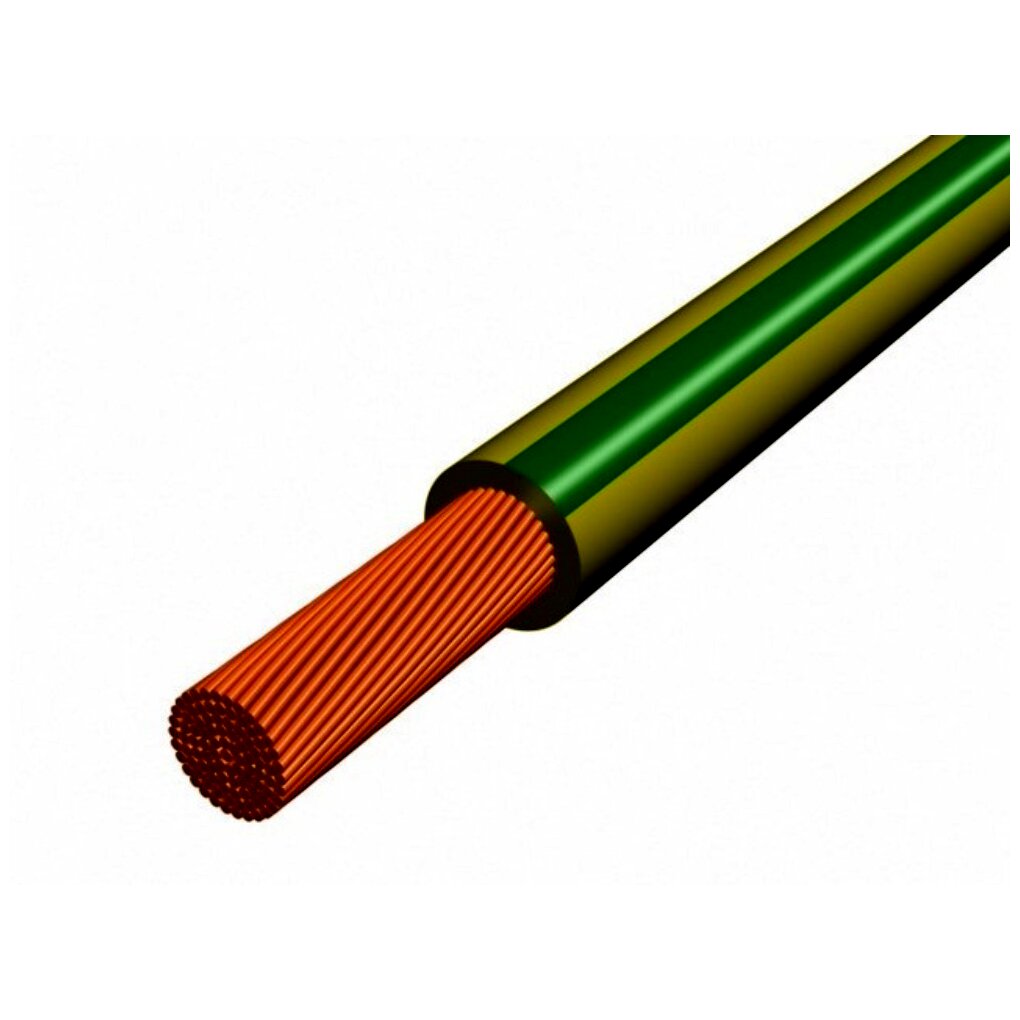

H07V-K 1x10mm² MKH Elektromos Sodrott Réz Vezeték - Zöld/Sárga

Biztonságos és rugalmas megoldás villamos szerelésekhez

Ez a hajlékony, sodrott réz vezetőjű, zöld/sárga színű vezetéktípus ideális választás védővezetőként (PE) kis- és középfeszültségű villamos hálózatokban, elosztószekrényekben, ipari gépekben és épületvillamossági szerelésekben. Kialakítása a megbízható érintésvédelemre és a könnyű szerelhetőségre lett optimalizálva.

Főbb jellemzők

• Vezető anyaga: sodrott, elektrolitikusan tiszta réz
• Névleges keresztmetszet: 1×10 mm²
• Kivitel: kerek, egyerű vezeték
• Vezetékosztály: hajlékony (könnyen alakítható)
• Külső átmérő: kb. 5,8 mm
• Köpeny anyaga: PVC (polivinil-klorid)
• Köpeny színe: zöld/sárga (védővezető jelölés)
• Névleges fázisfeszültség U₀: 450 V
• Névleges vonalifeszültség U: 750 V
• Megengedett üzemi hőmérséklet telepítés után, rezgés nélkül: -30…+70 °C

Felhasználási területek és előnyök

•  Védővezető (PE) alkalmazásra: a zöld/sárga színkód kifejezetten védőföldeléshez (érintésvédelem) használatos, így egyértelmű azonosítást tesz lehetővé szerelés és karbantartás során.
•  Hajlékony sodrott kivitel: megkönnyíti a szerelést szűk helyeken, elosztószekrényekben, kanyaroknál és kábeltálcákban, ahol a merev vezetékek nehezebben vezethetők el.
•  Épületvillamosság: lakó-, iroda- és ipari létesítmények védővezető-hálózatához, elosztók, kapcsolószekrények, készülékek földeléséhez.
•  Ipari környezet: gépek, berendezések, motorok és fémházas eszközök védőföldelésére, ahol fontos a jó kontaktszilárdság és a megbízható érintésvédelem.
•  Stabil PVC szigetelés: jó mechanikai ellenállás, megfelelő rugalmasság és üzemi hőmérséklet-tűrés mindennapi, általános villamos szerelésekhez.

Műszaki adatok összefoglalva

• Típus: H07V-K
• Érszám: 1
• Keresztmetszet: 10 mm²
• Vezető: sodrott réz, hajlékony kialakítás
• Szigetelés / köpeny: PVC
• Külső átmérő: kb. 5,8 mm
• Forma: kerek
• Színkód: zöld/sárga (védőföldelés)
• Névleges feszültség: 450/750 V
• Üzemi hőmérséklet-tartomány: -30 °C-tól +70 °C-ig (telepítés után, rezgés nélkül)

Érdekességek és hasznos tudnivalók a védővezetőkről

• A zöld/sárga szín jelölése nem véletlen: nemzetközileg szabványosított, kifejezetten a védővezető (PE) számára fenntartott színkombináció, amely más célra nem használható a villamos hálózatban.
• A 10 mm²-es keresztmetszet gyakran alkalmazott méret fő földelővezetők, potenciálkiegyenlítő hálózatok és nagyobb teljesítményű fogyasztók védővezetőjeként.
• A sodrott réz vezető kedvező átmeneti ellenállást, jó hajlékonyságot és hosszú élettartamot biztosít, különösen ott, ahol a vezetékeket gyakrabban kell mozgatni vagy újra kötni.
• A H07V-K típusú vezetékek elterjedten használatosak elosztószekrényekben és kapcsolóberendezésekben, mivel könnyen behúzhatók csövekbe, csatornákba, valamint jól kombinálhatók más színű erekkel a fázisok és nulla vezetők egyértelmű jelöléséhez.
• A PVC szigetelés évtizedek óta bevált anyag villamos vezetékekhez, megfelelő elektromos szilárdsággal, jó mechanikai védelemmel és gazdaságos kialakítással, így ideális általános célú szerelésekhez.
