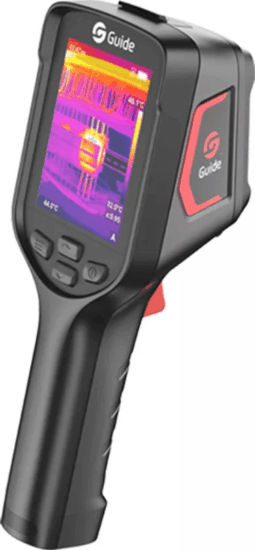

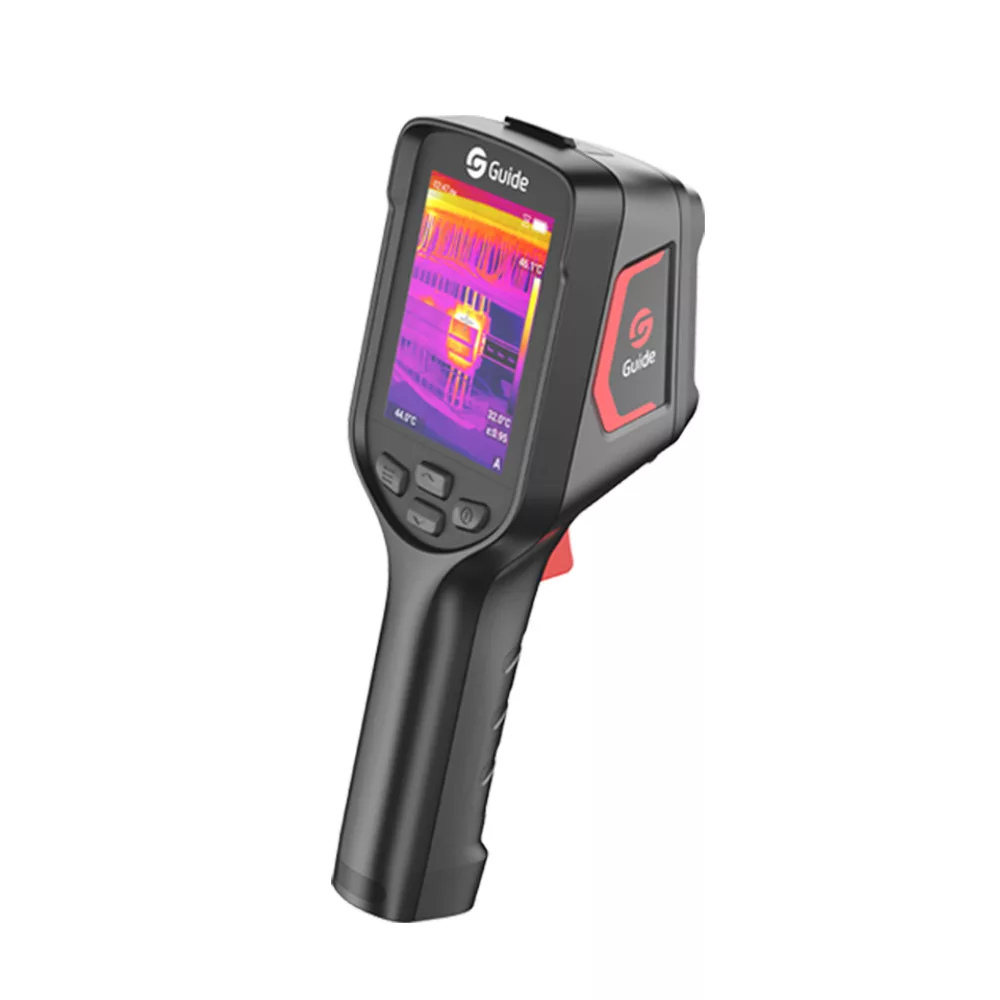

Guide Sensmart E4 Thermal Imaging WiFi Hőkamera (640x480 Pixel / -20 - 650 °C)

Professzionális hőképes diagnosztika kompakt, mégis robusztus kivitelben

A Guide nagy teljesítményű, kézi hőkamerája kifejezetten karbantartási, épületdiagnosztikai, ipari, villamos és gépészeti ellenőrzésekhez készült. A 384×288 pixeles, 12 μm-es VOx mikrobolométer szenzor, az IR-Perfclear képjavító technológia és a 25 mK NETD érzékenység együtt rendkívül finom hőmérséklet-különbségek kimutatását teszik lehetővé, még nehéz környezeti feltételek mellett is.

Főbb előnyök és felhasználási területek

• Ipari karbantartás: túlmelegedő csapágyak, motorok, hajtások, szivattyúk gyors azonosítása
• Villamos rendszerek ellenőrzése: melegedő kötési pontok, megszakítók, sínek, túlterhelt kábelek detektálása
• Épületdiagnosztika: hőhidak, szigetelési hibák, páralecsapódásra hajlamos pontok, nyílászárók veszteségeinek feltárása
• HVAC / hűtéstechnika: csővezetékek, radiátorok, hűtő- és klímarendszerek, hőcserélők vizsgálata
• Kutatás-fejlesztés, labor: hőeloszlások elemzése prototípusoknál, elektronikai áramkörök vizsgálata

Kiemelkedő képminőség és nagy érzékenység

• Hőszenzor: 384×288 pixeles hűtetlen VOx mikrobolométer, 12 μm pixelmérettel
• NETD: ≤ 25 mK – nagyon kis hőmérséklet-különbségek is jól elkülöníthetők
• Spektrális tartomány: 7,5 – 14 μm
• IR-Perfclear technológia: valós idejű szuperfelbontású képoptimalizálás, zajcsökkentéssel és részletkiemeléssel
• Látószög: 37° × 28° – ideális közeli és közepes távolságra végzett ellenőrzésekhez
• IFOV: 1,71 mrad, legkisebb fókusztávolság 0,3 m – részletes vizsgálat szűk helyeken is

Nagy, fényes kijelző és dupla kép rögzítés

• Beépített kijelző: 3,5” LCD, 640×480 felbontással – jól látható részletek kültéren és beltéren egyaránt
• Beépített látható fényű kamera: 2 MP felbontás
• Szinkron megjelenítés: hőkép + látható fényű kép egyidejűen
• Képek egyesítése: hő- és valós képek összeillesztése a könnyebb dokumentálásért
• Felvételi módok: állókép és videó

Pontos hőmérsékletmérés széles tartományban

• Mérési tartomány: -20 °C – 150 °C és 0 °C – 650 °C választható tartományokkal
• Pontosság: ±2 °C vagy ±2% (a mért értéktől függően)
• Tipikus mérési távolság: 10 cm – 10 m – ipari, épületgépészeti és villamos alkalmazások többségére ideális
• 6 választható színpaletta: Iron Red, White Hot, Arctic, Rainbow 2, Hot Iron, Rainbow 1 – minden munkakörnyezethez megtalálható az optimális megjelenítés

Intelligens funkciók a hatékony munkavégzéshez

• Wi-Fi kapcsolat: vezeték nélküli adatátvitel mobil eszközökre
• Élő videostream és felvétel: valós idejű megosztás, demonstráció, távdiagnosztika
• OTA frissítések: titkosított, ellenőrzött online frissítés egy kattintással – az eszköz mindig naprakész
• Guide Thermography App (Android): mobilos nézet, elemzés, archiválás és riportkészítés támogatása
• Belső tárhely: 32 GB beépített memória – fotók és videók bőséges tárolási kapacitással

Masszív, terepre tervezett kivitel

• Ütésállóság: tanúsítottan 2 m magasból történő leejtésig
• Víz- és porvédelem: IP54 védettség – porfröccsenés és fröccsenő víz ellen védett
• Működési hőmérséklet: -15 °C – +50 °C – kültéri, zord környezetben is használható
• Tömeg: kb. 460 g – hosszan, kényelmesen tartható kézben
• Szín: grafit / fekete, ergonomikus, csúszásmentes kialakítással

Energiaellátás és csatlakozások

• Akkumulátor: beépített, tölthető Li-ion akkumulátor
• Üzemidő: akár 10 óra egyetlen feltöltéssel – egész műszakot lefedő használat
• Töltés: USB-C csatlakozón keresztül
• Adatkapcsolat: USB-C és Wi-Fi

Tanúsítványok és biztonság

• Nemzetközi tanúsítványok: CE, FCC, RoHS, KC, EAC, FDA, Anatel
• Mechanikai tesztek: 2 m ejtés teszt, vibrációs teszt, sokk teszt, ütés teszt
• Akkumulátor és szállítási szabványok: UN38.3, MSDS minősítés – biztonságos üzem és kezelés

Műszaki adatok – gyors áttekintés

Szenzor és optika: 384×288 pixeles VOx mikrobolométer • 12 μm pixel • NETD: 25 mK • Spektrális tartomány: 7,5–14 μm • Látószög: 37°×28° • IFOV: 1,71 mrad • Fókusztávolság: 7 mm • Legkisebb fókusztávolság: 0,3 m • Képfrissítés: 30 / 9 Hz
Megjelenítés és rögzítés: 3,5” LCD kijelző (640×480) • beépített 2 MP látható fényű kamera • kép- és videofelvétel • képformátum: .jpeg • videóformátum: .irgd • 6 színpaletta • 32 GB beépített memória
Mérés: hőmérsékleti tartomány: -20°C–150°C; 0°C–650°C • pontosság: ±2°C vagy ±2% • mérési távolság: 10 cm–10 m
Kommunikáció: Wi-Fi • USB-C
Energia és kivitel: beépített Li-ion akkumulátor • üzemidő: akár 10 óra • IP54 védelem • ütésállóság: 2 m leejtésig • működési hőmérséklet: -15°C – +50°C • méret: 227×81×77,5 mm • tömeg: 460 g

Tartozékok a dobozban

• Hőkamera
• Csuklószíj
• Akkumulátortöltő
• USB-C kábel
• 32 GB beépített memória (gyárilag integrálva)
• Használati útmutató

Érdekességek és szakmai tudnivalók a hőkamerákról

A modern, hűtetlen VOx mikrobolométer szenzoroknak köszönhetően a professzionális hőkamerák ma már gyorsan, hangtalanul és karbantartásigényes hűtés nélkül üzemelnek. A 25 mK körüli NETD-érték a gyakorlatban azt jelenti, hogy akár néhány tized fokos eltérés is kirajzolódhat a hőképen, ami villamos hibák, laza kötések, kezdődő csapágyhibák vagy rejtett szigetelési problémák korai felismerését teszi lehetővé.

A széles látószögű, kézi hőkamerák ideálisak épületdiagnosztikára, mivel nagy felületek is gyorsan átvizsgálhatók: rövid idő alatt feltérképezhetők a homlokzati hőhidak, a rosszul záró nyílászárók, a padlás vagy födém szigetelési hiányosságai. Ipari környezetben a hőkamerák használata nemcsak a hibák gyorsabb feltárását segíti, hanem növeli a biztonságot is, hiszen sokszor veszélyes, feszültség alatt lévő vagy nehezen hozzáférhető pontokat lehet érintésmentesen ellenőrizni.

A hőkép + látható fényű kép kombinációja különösen hasznos dokumentáció készítésekor: a pontos helyszín és komponens könnyebben azonosítható, a jegyzőkönyvek és riportok sokkal érthetőbbek az ügyfelek vagy kollégák számára. A Wi-Fi és az OTA-frissítés pedig gondoskodik róla, hogy a készülék szoftvere mindig naprakész maradjon, így a felhasználó folyamatosan élvezheti az új funkciók és fejlesztések előnyeit anélkül, hogy a készüléket szervizbe kellene küldenie.
