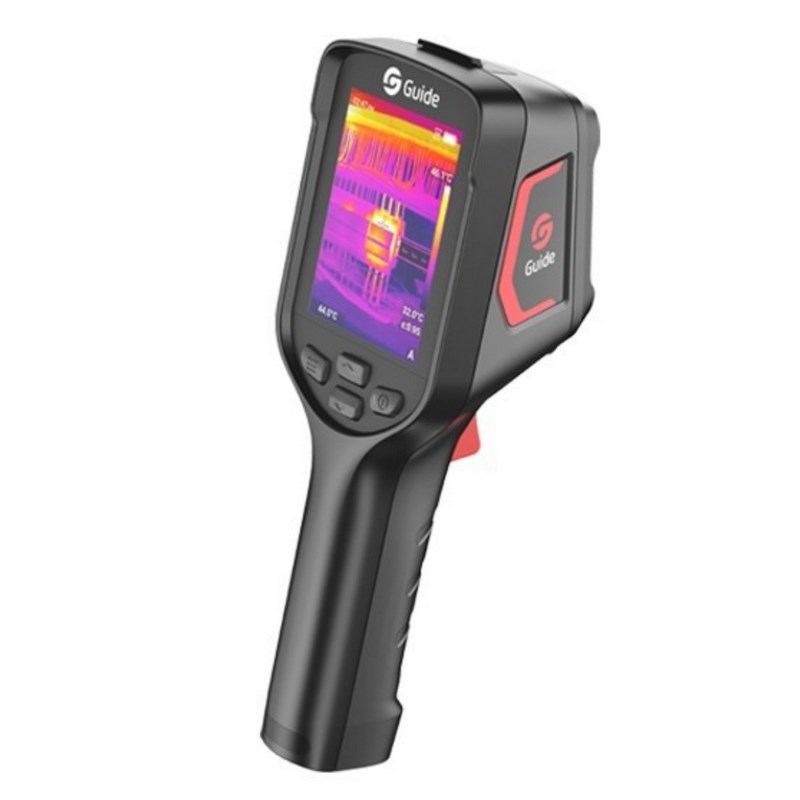

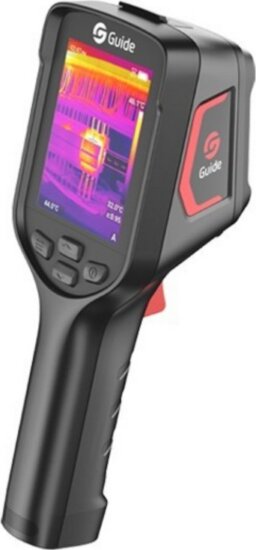

Guide Sensmart E3 Thermal Imaging WiFi Hőkamera (640x480 Pixel / -20 - 550 °C)

Professzionális megoldás precíz hőmérséklet‑diagnosztikához

A kompakt, mégis rendkívül fejlett kézi hőkamerával a villamossági, épületgépészeti, ipari karbantartási és diagnosztikai feladatok gyorsabban, pontosabban és biztonságosabban elvégezhetők. A nagy érzékenységű érzékelő, a kiváló minőségű kijelző és az intelligens funkciók együtt teszik ideális eszközzé mindennapi szakmai használatra.

Főbb előnyök és jellemzők

• Nagyfelbontású hőérzékelés
Hőérzékelő: 256 × 192 pixeles, hűtetlen VOx mikrobolométer, 12 μm pixelméret – ideális a finom hőmérséklet-különbségek kimutatásához ipari berendezéseken, elektromos elosztókon, csővezetékeken vagy épületszerkezeteken.

• IR-Perfclear szuperfelbontású technológia
Az IR-Perfclear valós idejű képjavító eljárás akár négyszeres részletgazdagságot biztosít, csökkenti a zajt és élesebb kontúrokat ad. A hőképek tisztábbak, a hibák, hőhidak, túlmelegedő pontok gyorsabban azonosíthatók.

• 3,5" HD LCD kijelző
3,5"-os, 640 × 480 pixeles LCD kijelző gondoskodik a részletes, jól látható megjelenítésről erősebb környezeti fényben is. A nagy képernyő megkönnyíti a helyszíni elemzést és a pontos pozicionálást.

• Széles mérési tartomány akár 550 °C-ig
Két hőmérséklet-tartomány: -20 °C – +150 °C és 0 °C – +550 °C. Így egyaránt használható épületdiagnosztikához (hőhidak, szigetelési hibák, párásodási pontok) és magas hőmérsékletű ipari alkalmazásokhoz (motorok, csapágyak, fűtőberendezések, gőzvezetékek).

• Kiemelkedő hőérzékenység
NETD: 30 mK – a nagyon kis hőmérsékletkülönbségek is jól elkülönülnek, ami kritikus fontosságú például gyenge érintkezések, túlterhelt vezetékek vagy rejtett szigetelési hibák feltárásánál.

• Beépített látható fény kamera
2 MP-es látható fény kamera támogatja a hőkép és a normál kép szinkron rögzítését, illetve képfúzióját. Így a dokumentáció egyértelműbb, könnyebb azonosítani a vizsgált helyet és a hibapontokat.

• Intelligens csatlakozások és funkciók
Wi-Fi kapcsolat, élő videó streaming és videó-/fotófelvétel teszi lehetővé a valós idejű megosztást, távoli konzultációt és dokumentálást. Az OTA (Over-The-Air) frissítéseknek köszönhetően a készülék szoftvere egyszerűen naprakészen tartható.

• Masszív, ipari kivitel
Esésállóság 2 m magasságig, IP54 védettség, rezgés- és ütéstesztelt felépítés. Ellenálló esővel, porral, magasabb hőmérséklettel és zord munkakörnyezettel szemben is, így megbízható társ a mindennapi terepi munkában.

• Hosszú üzemidő
Beépített, újratölthető lítium-ion akkumulátor akár 12 órás folyamatos működéssel – ideális hosszú műszakokhoz, nagyobb létesítmények teljes átvizsgálásához.

Fontos műszaki adatok

Érzékelő és optika
• Hőérzékelő felbontása: 256 × 192 pixel
• Technológia: hűtetlen VOx mikrobolométer
• Pixelméret: 12 μm
• NETD: ≤ 30 mK
• Spektrális tartomány: 7,5 – 14 μm
• Látómező (FOV): 56° × 42°
• IFOV: 3,75 mrad
• Fókusztávolság: 3,2 mm
• Közeli fókusztávolság: 0,3 m
• Nagyítás: 1×

Kijelző és képalkotás
• Beépített kijelző: 3,5" LCD, 640 × 480 pixel
• Képfelbontás (mentés): .jpeg formátum
• Videó formátum: .irgd fájl
• Képismétlési gyakoriság: 30 / 9 Hz
• Látható fény kamera felbontása: 2 MP
• Színpaletták: Vasvörös, Fehér izzó, Sarkvidéki, Szivárvány 2, Izzó vas, Szivárvány 1
• Képernyő színmódok: 6 különböző mód a jobb vizuális értelmezéshez

Mérési tulajdonságok
• Hőmérséklet-tartomány 1: -20 °C – +150 °C
• Hőmérséklet-tartomány 2: 0 °C – +550 °C
• Mérési pontosság: ±2 °C vagy ±2% (a nagyobb érték érvényes)
• Stabil, megbízható mérés kihívást jelentő környezetben is, például kültéren vagy magas hőterhelésű ipari helyszíneken.

Adattárolás és csatlakozások
• Beépített memória: 32 GB
• Adattárolás: fotó és videó mód
• Csatlakozó: USB-C (adatátvitel és töltés)
• Wi-Fi: igen – képek/videók megosztása, élő közvetítés támogatása
• OTA frissítések: biztonságos, titkosított frissítés egy kattintással

Felépítés, kivitel
• Méretek: 228 × 81 × 77,5 mm
• Tömeg: 440 g
• Szín: grafit / fekete kivitel
• Védettség: IP54 (por és fröccsenő víz ellen védett)
• Ejtőpróba: esésállóság 2 m magasságból
• További tesztek: rezgésteszt, ütésteszt
• Tanúsítványok: CE, FCC, RoHS, KC, EAC, FDA, Anatel, UN38.3, MSDS

Üzemeltetés
• Tápegység: beépített, újratölthető lítium-ion akkumulátor
• Működési idő: akár 12 óra egyetlen töltéssel
• Üzemi hőmérséklet: -15 °C – +50 °C
• Tárolási hőmérséklet: (gyártói szabvány szerint, extrém körülményekre tesztelve)

A csomag tartalma
• Hőkamera
• Csuklópánt
• 32 GB beépített memória (gyárilag integrálva)
• Akkumulátortöltő
• USB-C kábel
• Felhasználói kézikönyv

Gyártói háttér és minőség

A Guide Sensmart a hőkamerás és infravörös képalkotó technológiák egyik vezető szereplője világszerte. Termékeit ipari karbantartásban, energetikában, épületdiagnosztikában, kutatás-fejlesztésben és számos speciális területen használják. A folyamatos fejlesztésre, a megbízhatóságra és a valós felhasználói igényekre építő szemlélet eredménye az olyan sorozat, mint az EasIR, amely professzionális képminőséget biztosít hordozható, könnyen kezelhető formában.

Tipikus felhasználási területek és gyakorlati tudnivalók

• Villamos diagnosztika: túlmelegedő megszakítók, laza kötések, túlterelt kábelek, egyenlőtlen fázisterhelés gyors azonosítása.
• Épület- és energetikai audit: hőhidak, szigetelési hiányosságok, rosszul záródó nyílászárók, padlófűtés nyomvonal, rejtett szivárgások hőmérsékleti eltérés alapján.
• Ipari karbantartás: csapágyak, motorok, ventilátorok, szivattyúk üzemi hőmérsékletének ellenőrzése; megelőző karbantartás a leállások minimalizálásához.
• HVAC/R rendszerek: klíma-, hűtő- és fűtőrendszerek hőeloszlásának vizsgálata, eltömődött hőcserélők, rosszul működő szelepek, egyenetlen légeloszlás feltárása.
• Műszaki ellenőrzés, oktatás: hőtechnikai vizsgálatok bemutatása, energetikai képzések, biztonságtechnikai tréningek vizuális támogatása.

A hőkamerás vizsgálatoknál különösen fontos a megfelelő emissziós tényező beállítása, a visszaverődő hő sugárzás figyelembevétele és a környezeti feltételek (szél, napsütés, csapadék) értelmezése. A magas érzékenységű érzékelő és a többféle színpaletta segíti a különböző anyagok és felületek hőviselkedésének gyors megértését, míg a látható fény kamera és a fotó/videó rögzítés hatékonyabbá teszi a dokumentációt és az utólagos kiértékelést.

A nagy látószög (56° × 42°) kifejezetten kedvező szűk helyeken és nagyobb felületek átvizsgálásakor, míg a 0,3 m közeli fókusz közelről végzett részletgazdag vizsgálatokat tesz lehetővé. A 30/9 Hz-es képfrissítés folyamatos, akadozásmentes képet ad, ami mozgó alkatrészek vagy gyorsan változó hőmérsékleti jelenségek feltárásánál különösen hasznos.

Az IP54-es védelem és a tanúsított 2 méteres esésállóság miatt a készülék bátran használható építkezéseken, ipari üzemekben, kültéri létesítményekben is. A hosszú, akár 12 órás üzemidőnek köszönhetően teljes műszakokat és nagyobb projektek hőkamerás felmérését is gond nélkül kiszolgálja, miközben a Wi-Fi kapcsolat és az élő streaming lehetővé teszi, hogy a mérések eredményei azonnal szakértők elé kerüljenek, akár távoli helyszínről is.
