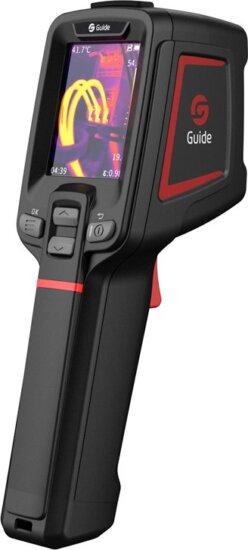

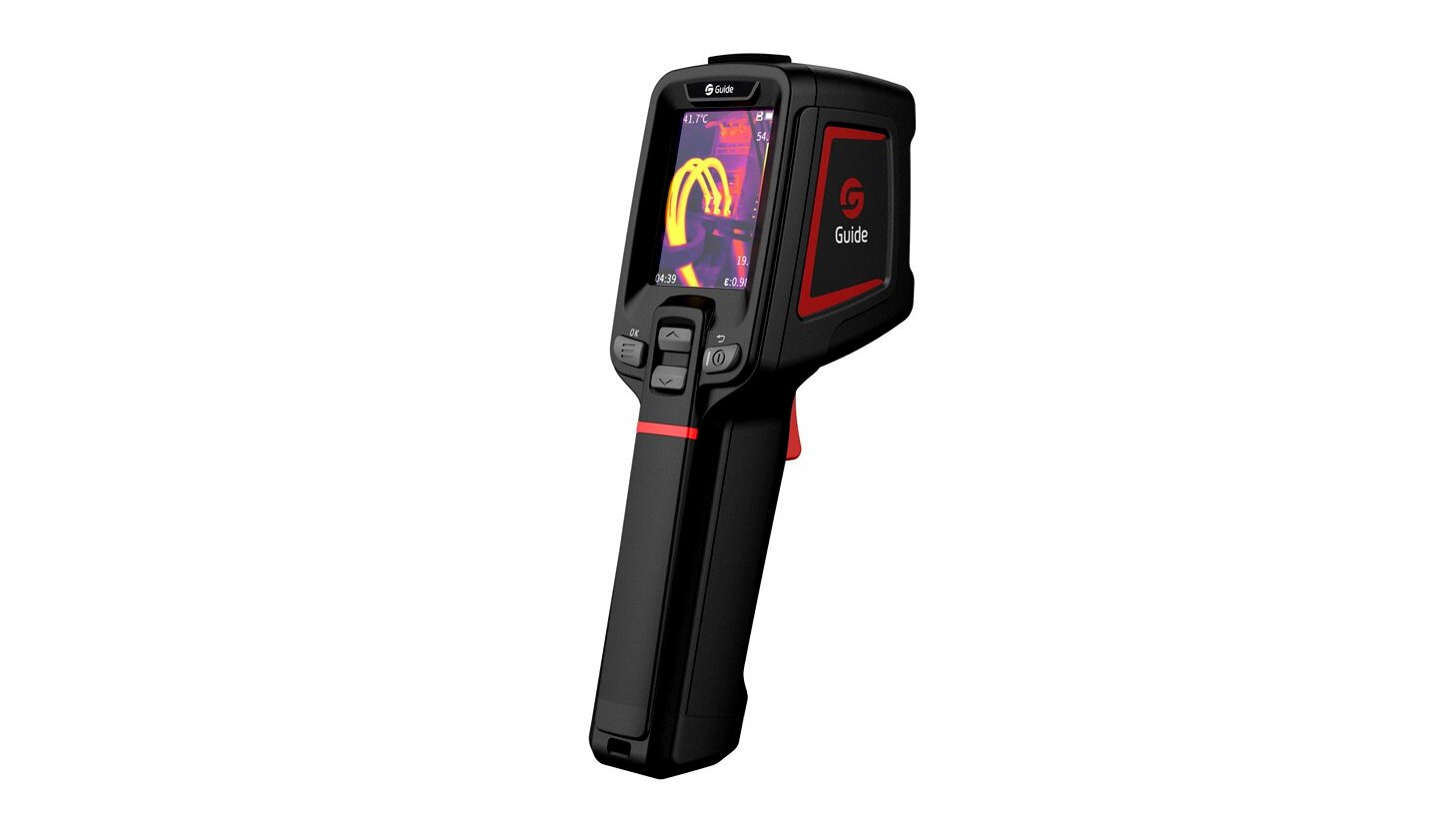

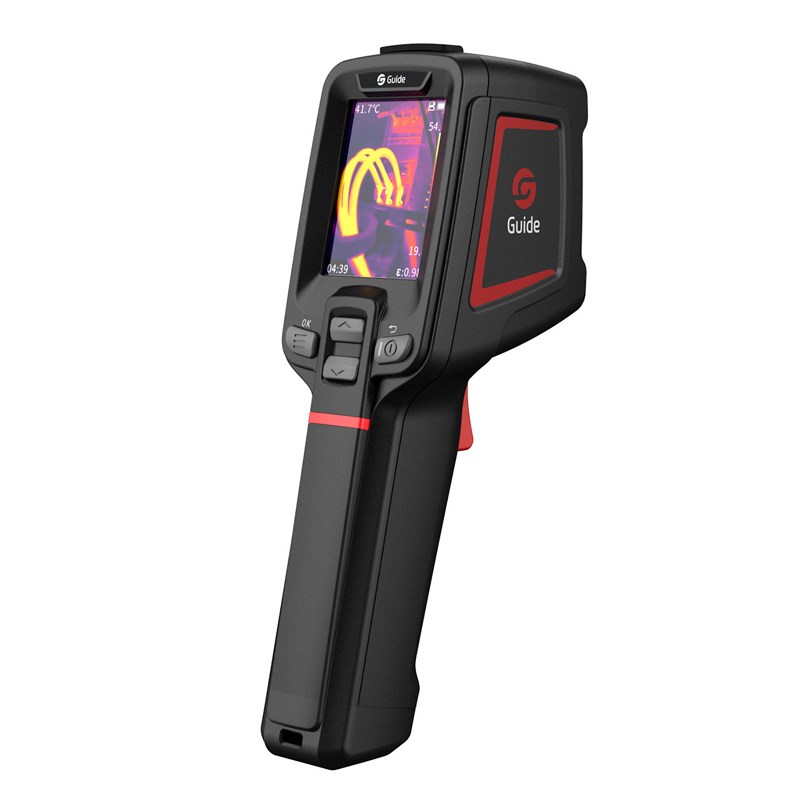

Guide Sensmart E1+ Thermal Imaging WiFi Hőkamera (120x90 Pixel / -20 - 550 °C)

Professzionális hővizsgálat kompakt, kézreálló eszközzel

A Guide Sensmart E1+ kompakt hőkamera ideális választás minden olyan területen, ahol gyorsan, pontosan és érintésmentesen kell hőmérsékletet mérni, illetve rejtett hibákat feltárni. Kiválóan használható villamos karbantartásban, épületdiagnosztikában, HVAC rendszerek ellenőrzésénél, ipari megelőző karbantartásban, valamint hobbi és műszaki felhasználásra is.

Főbb előnyök röviden

• Részletgazdag hőkép – 120×90 pixeles VOx mikrobolométer, valós idejű IR-Perfclear képfeldolgozással
• Széles hőmérséklet-tartomány – -20°C–150°C és 0°C–550°C automatikus tartományváltással
• Két kép egyben – beépített 2 MP látható fény kamera a jobb dokumentálhatóságért
• Hosszú üzemidő – akár 8 órás folyamatos működés beépített Li-ion akkumulátorral
• Vezeték nélküli kapcsolat – Wi-Fi, mobilapp-támogatás, valós idejű videostream és adatátvitel
• Robusztus kialakítás – IP54 védettség, 2 m-es ejtésállóság, ipari minősítések

Professzionális képalkotás IR-Perfclear technológiával

A készülék lelke a 120×90 pixeles, hűtetlen VOx mikrobolométer (17 μm pixelméret), amelyet a Guide saját fejlesztésű IR-Perfclear technológiája egészít ki. Ez a valós idejű képfeldolgozás a gyártó szerint akár négyszer jobb szubjektív képminőséget nyújt, finomítja a kontúrokat, csökkenti a zajt, így a hőmérséklet-különbségek és hibapontok gyorsabban felismerhetők.

A NETD ≤ 60 mK hőérzékenységnek köszönhetően a kismértékű hőmérséklet-eltérések is jól láthatóvá válnak, ami különösen fontos például szigetelési hibák, kisebb elektromos túlmelegedések vagy csővezeték-rendszerek ellenőrzésekor.

Kényelmes kijelző és kezelhetőség

A 2,4”-os, 240×180 pixeles LCD kijelző éles, jól olvasható képet ad beltéren és kültéren egyaránt. A 50°×38°-os látómező széles betekintést biztosít, így kisebb távolságból is nagy felületet fed le, a 0,1 m-es közeli fókusz pedig ideálissá teszi szűk elosztószekrények vagy csatlakozási pontok vizsgálatához.

A nagyítás fix 1x, így a látott kép torzításmentes, a készülék pedig „célszerszámként” gyorsan, gondolkodás nélkül használható.

Részletes technikai adatok

Érzékelő és optika

• Hőképérzékelő: 120×90 pixeles, hűtetlen VOx mikrobolométer
• Pixelméret: 17 μm
• NETD: ≤ 60 mK
• Spektrális tartomány: 7,5–14 μm
• Lencse fókusztávolság: 2,28 mm
• Látómező (FOV): 50°×38°
• IFOV: 7,46 mrad
• Közeli fókusztávolság: 0,1 m

Képkijelzés és felvétel

• Beépített kijelző: 2,4” LCD, 240×180 pixel
• Hőkép felbontás: 120×90 (IR)
• Látható fény kamera: 2 MP CMOS (akár 320×240 JPEG rögzítés)
• Képfájl formátum: .jpeg
• Felvételi módok: fotó és videó (videostream és felvétel támogatással)
• Képismétlési gyakoriság: 25 Hz / 9 Hz (modell-, illetve régiófüggő)

Mérési tulajdonságok

• Hőmérséklet-tartomány 1: -20°C – 150°C
• Hőmérséklet-tartomány 2: 0°C – 550°C (automatikus tartományváltással)
• Mérési pontosság: ±2°C vagy ±2% (a nagyobb érték érvényes)
• Mérési módok: pontszerű hőmérés, vizuális és hőképes visszajelzés

Színpaletták és megjelenítési módok

• Elérhető színpaletták: Vasvörös, Fehér izzó, Sarkvidéki, Szivárvány 1, Szivárvány 2, Izzó vas
• Képernyő színmódok: 6 színmód a különböző alkalmazásokhoz (hibakeresés, diagnosztika, dokumentálás)

Csatlakozás és adattárolás

• Belső memória: 16 GB
• Kártya: 16 GB TF kártya a csomagban
• Adatkapcsolat: USB-C csatlakozó, Wi-Fi
• Valós idejű adatátvitel: videostream PC-re és mobilra
• PC elemző szoftver: támogatott, részletes riportokkal
• OTA firmware-frissítés: igen – a készülék szoftvere vezeték nélkül frissíthető, így mindig naprakész funkciókat használhat

Energiaellátás és üzemidő

• Tápegység: beépített, újratölthető lítium-ion akkumulátor
• Működési idő: akár 8 óra folyamatos használat
• Töltési idő: kb. 2,5 óra 90%-os töltöttségig
• Töltés: USB-C töltőn keresztül (tartozék)

Mechanikai tulajdonságok, tartósság

• Méretek: 194 × 61,5 × 76 mm
• Tömeg: 355 g
• Védettség: IP54 (por- és fröccsenő víz elleni védelem)
• Ejtésállóság: 2 m (ejtőpróba), ütés- és rezgéstesztelve
• Üzemi hőmérséklet: -15°C – +50°C

Tanúsítványok

• CE, FCC, RoHS, KC, EAC, FDA, Anatel
• IP54 védettségi osztály
• Mechanikai tesztek: 2 m-es ejtési teszt, rezgésteszt, ütésteszt
• Szállítási/tárolási biztonság: UN38.3, MSDS

A doboz tartalma

• Hőkamera
• Csuklópánt
• 16 GB TF memóriakártya
• Akkumulátortöltő
• USB-C kábel
• Használati útmutató

A Guide Sensmart márkáról

A Guide Sensmart a Guide Infrared egyik üzletága, amely kifejezetten civil, ipari és szolgáltatói felhasználásra szánt hőkamerákra szakosodott. A vállalat évtizedes tapasztalattal rendelkezik az infravörös technológia területén, saját fejlesztésű detektorokkal és képfeldolgozó algoritmusokkal dolgozik. Az EasIR sorozat fejlesztésénél a cél a megbízható, mégis egyszerűen kezelhető, „szerszám jellegű” hőkamera megalkotása volt, amely a mindennapi munkavégzésbe könnyen beilleszthető.

Felhasználási területek és hasznos tudnivalók

Épületdiagnosztika: hőhidak, szigetelési hibák, nyílászáró-szivárgások, padlófűtés nyomvonalának vizsgálata, nedvességre utaló hőmérséklet-eltérések azonosítása.
Villamos karbantartás: túlmelegedő csatlakozások, megszakítók, csatlakozóblokkok és vezetékek gyors hibakeresése, megelőző ellenőrzések elvégzése.
Gépészeti rendszerek: csapágyak, motorok, szivattyúk hőmérsékletének figyelése, túlmelegedési pontok azonosítása, hőcserélők vizsgálata.
HVAC és hűtéstechnika: hűtő- és fűtőrendszerek hatásfok-ellenőrzése, eljegesedési pontok, eldugult szakaszok feltárása.
Autóipar és szerviz: fékek, kipufogórendszerek, elektromos csatlakozások, akkumulátorok hőmérsékletének vizsgálata, hűtőrendszeri problémák felderítése.

A hőkamerás vizsgálat nagy előnye, hogy érintésmentes és valós időben mutatja a hőeloszlást, így olyan hibákat is képes feltárni, amelyek szabad szemmel nem láthatók, vagy veszélyes lenne közvetlenül megközelíteni. A Guide Sensmart E1+ kis mérete és alacsony tömege miatt mindennapi szervizszerszámként is könnyen használható: elfér szerszámtáskában, övtáskában vagy járműben.

A választható színpaletták segítségével a felhasználó az adott feladathoz legjobban illeszkedő megjelenítési módot választhatja – például a Fehér izzó paletta jó a maximális részletgazdagsághoz, míg a Szivárvány paletták a kismértékű hőmérséklet-eltéréseket emelik ki kontrasztosan. A 16 GB tárhely hosszú vizsgálatsorozatok dokumentálását is lehetővé teszi, míg a Wi-Fi kapcsolat és a PC elemző szoftver a professzionális riportkészítést támogatja.

Akár tapasztalt szakember, akár a hőkamerázást most kezdő felhasználó kezébe kerül, a Guide Sensmart E1+ felépítése, kezelése és funkciókészlete úgy lett kialakítva, hogy gyorsan átlátható, megbízható és hosszú távon is hatékony munkaeszköz legyen a hődiagnosztikai feladatokhoz.
