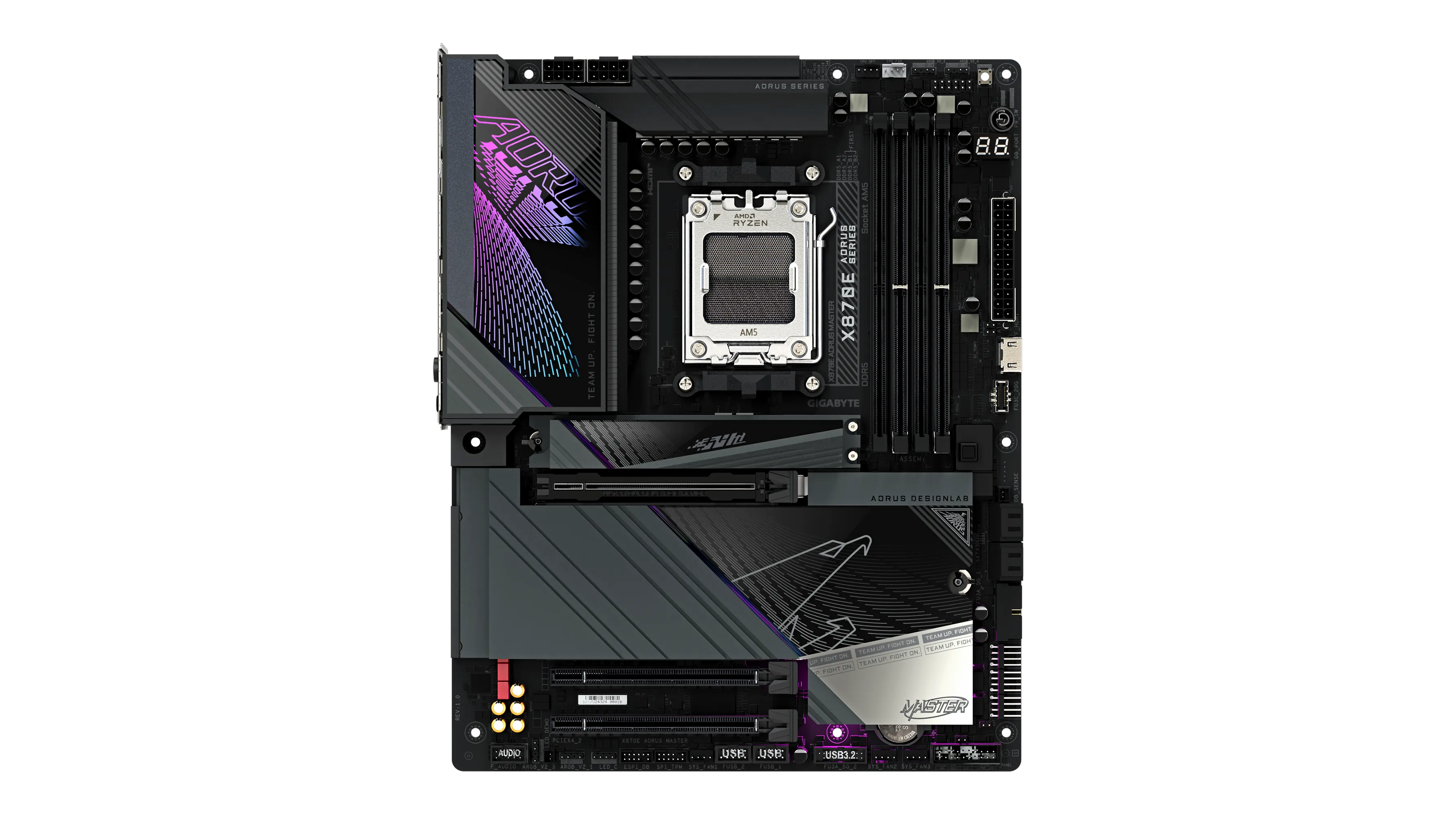

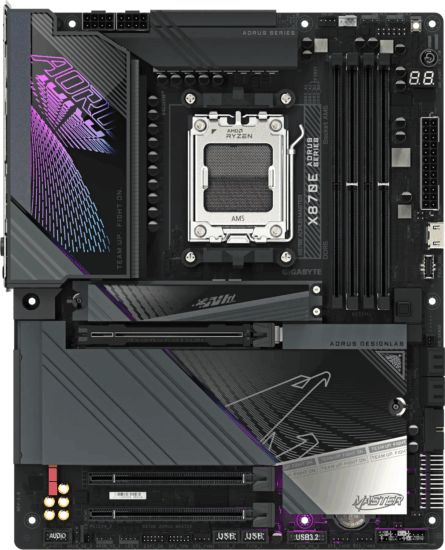

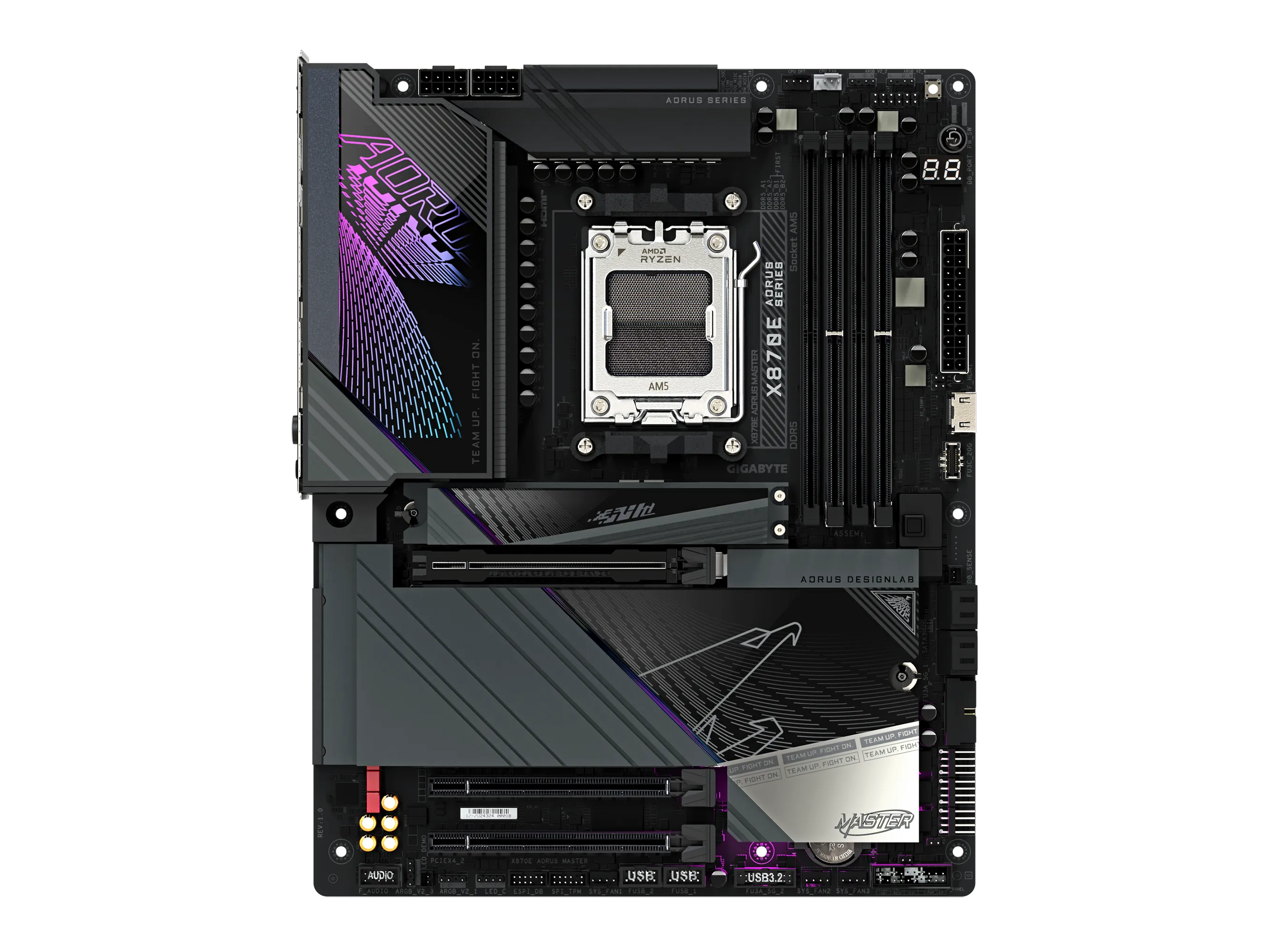

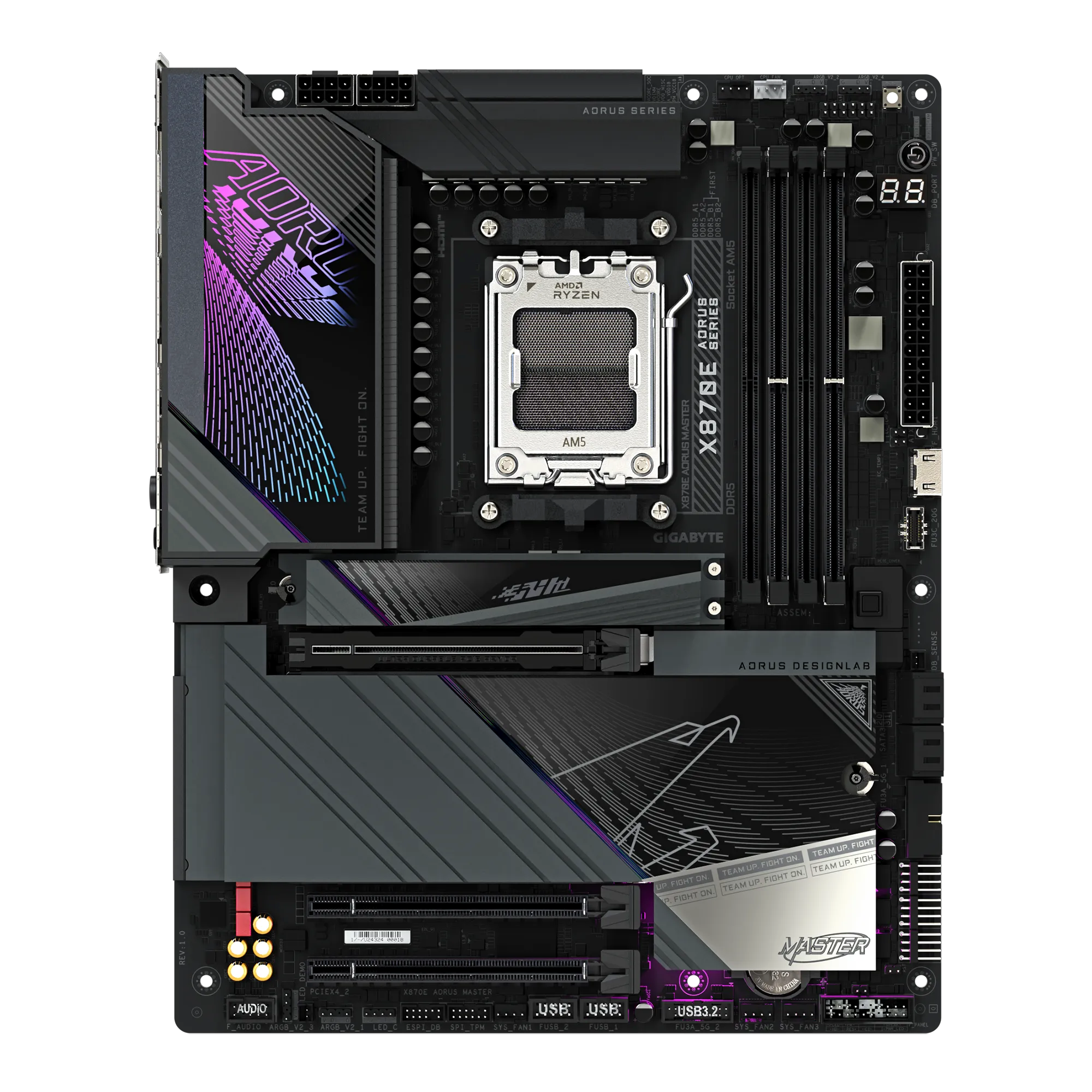

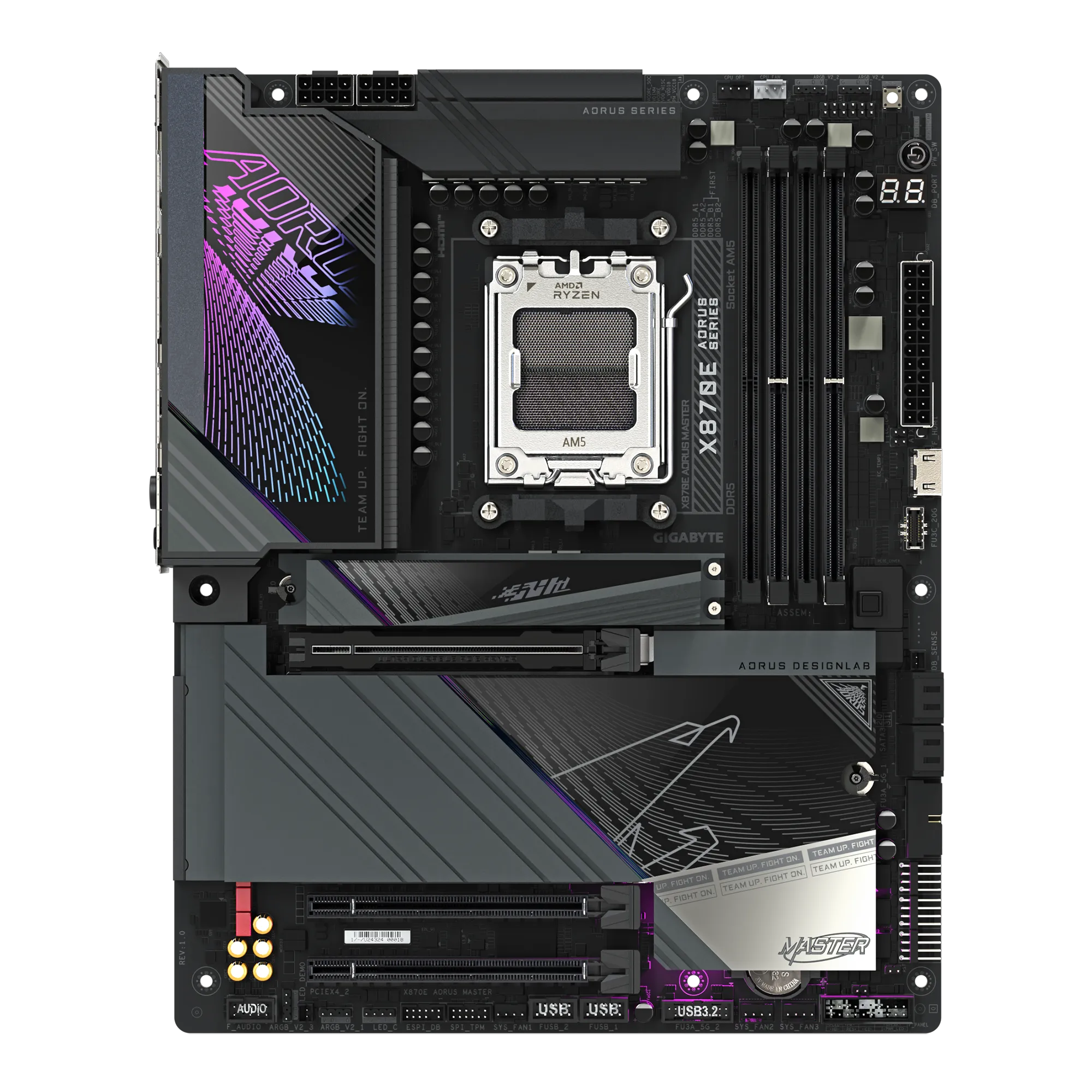

GIGABYTE X870E AORUS MASTER X3D DDR5 AMD AM5 ATX Alaplap

Extrém teljesítményre hangolt prémium alap a következő generációs gamer és creator gépekhez

Ez a felsőkategóriás AMD AM5-ös ATX alaplap a legújabb Ryzen™ 9000, 8000 és 7000 sorozatú processzorokra épülő rendszerekhez készült, ahol a stabilitás, az extrém tuningpotenciál és a modern csatlakozások egyszerre alapkövetelmény. Ideális választás csúcskategóriás gamer konfigurációkhoz, streaming/creator gépekhez és professzionális munkára szánt workstationökhöz.

Főbb előnyök röviden

• AM5 foglalat, Ryzen™ 9000/8000/7000 támogatás • AMD X870E csúcschipset • DDR5 memória akár 8600 MT/s (OC) sebességig • 4× M.2 (PCIe 5.0 / 4.0) + 4× SATA • PCIe 5.0 x16 VGA foglalat • USB4® Type‑C® dupla hátlapi csatlakozóval és DisplayPort videóval • Wi‑Fi 7 + 5 GbE LAN • Prémium hang Realtek® ALC1220 + DTS:X® Ultra • Erős, vízhűtés‑barát tápellátás és hűtés • Fejlett RGB és zajmonitorozás, tuningra kész UEFI

Csúcsteljesítményű platform AMD Ryzen™ processzorokhoz

Az AMD Socket AM5 foglalatnak és az X870E lapkakészletnek köszönhetően a legújabb Ryzen™ 9000 sorozatú CPU-k mellett a Ryzen™ 8000 és 7000 szériák is teljes körűen támogatottak. A platform natív PCIe 5.0 támogatást nyújt grafikus kártyákhoz és NVMe SSD-khez, így maximálisan kihasználható a következő generációs hardverek sebessége.

• Foglalat: AMD Socket AM5
• Támogatott CPU-k: AMD Ryzen™ 9000 / 8000 / 7000 sorozat
• Chipset: AMD X870E
• Formátum: ATX, 30,5 × 24,4 cm

DDR5 memória – extrém sávszélesség, tuningra felkészítve

A fejlett DDR5 memóriavezérlő és a gondosan megtervezett nyákelrendezés rendkívül magas, akár 8600 MT/s (OC) effektív memória-sebességet tesz lehetővé, ami különösen játékok és produktív feladatok alatt hoz érezhető teljesítménynövekedést.

• Memóriafoglalatok: 4× DDR5 DIMM
• Max. kapacitás: 256 GB (4× 64 GB)
• Támogatott sebesség: DDR5 4400 – 8600 MT/s (OC)
• Működés: Dual Channel
• ECC támogatás: ECC és non‑ECC unbuffered DIMM modulok
• Profilok: AMD EXPO™ és Intel XMP támogatás az egyszerű tuninghoz

Beépített grafika, modern kijelzőkimenetekkel

Az integrált AMD Radeon™ grafika támogatásával a lap akár dedikált videokártya nélkül is használható, illetve a USB4 csatlakozókon keresztül nagy frissítésű, nagy felbontású kijelzők hajthatók meg.

• USB4® Type‑C® (2× hátlapi): DisplayPort jel, max. 3840×2160 @ 240 Hz, DP 1.4 + HDR
• HDMI hátlapi: max. 4096×2160 @ 60 Hz, HDMI 2.1, HDCP 2.3, HDR
• Előlapi HDMI: max. 1920×1080 @ 30 Hz, HDMI 1.4 (belső csatlakozóról)

Prémium hangzás játékhoz, filmhez, zenéhez

A Realtek® ALC1220 kodek és a DTS:X® Ultra technológia jóval a szokásos alaplapi hang fölötti minőséget nyújt, nagy felbontású, részletgazdag hanggal, fejhallgatóval és hangrendszerrel egyaránt.

• Audio kodek: Realtek® ALC1220
• Csatornák: 2 / 4 / 5.1 / 7.1 konfiguráció támogatott
• DSD lejátszás: hátlapi Line Out aljzaton támogatott
• DTS:X® Ultra: térhatású, pozicionált hang játékhoz és filmhez
• S/PDIF optikai kimenet: külső DAC vagy házimozi erősítő számára

Villámgyors hálózat: 5 GbE LAN + Wi‑Fi 7 + Bluetooth 5.4

Az alaplap a vezetékes és vezeték nélküli kapcsolatok terén is a legújabb generációt kínálja, így a több gigabites otthoni vagy irodai hálózatok, illetve a nagy sebességű Wi‑Fi hálózatok maximálisan kihasználhatók.

• LAN: Realtek® 5 GbE (5G / 2.5G / 1G / 100 Mbps, RJ‑45)
• Vezeték nélküli: Qualcomm® Wi‑Fi 7 QCNCM865, 2.4 / 5 / 6 GHz, 11be 320 MHz támogatás
• Bluetooth: 5.4, modern perifériákhoz, headsetekhez, kontrollerekhez

PCIe 5.0 grafikus foglalat és bővítési lehetőségek

A fő PCIe x16 foglalat a legújabb PCIe 5.0 szabványt támogatja a Ryzen™ 9000 és 7000 CPU-kkal, így a csúcskategóriás videokártyák teljesítménye szűk keresztmetszet nélkül élvezhető. Emellett további PCIe 4.0 és 3.0 bővítőhelyek állnak rendelkezésre hangkártyák, capture cardok, hálózati kártyák számára.

• CPU-ból érkező fő foglalat: 1× PCIe x16 (PCIEX16) – Ryzen™ 9000/7000: PCIe 5.0 x16, Ryzen™ 8000 Phoenix1: PCIe 4.0 x8, Phoenix2: PCIe 4.0 x4
• Chipsetes slotok: 1× PCIe x16 (PCIEX4_1, PCIe 4.0 x4), 1× PCIe x16 (PCIEX4_2, PCIe 3.0 x4)

Megjegyzés: a PCIEX16 foglalat sávszélességet oszt meg az M2B_CPU és M2C_CPU csatlakozókkal; bizonyos M.2 konfigurációk esetén x8 módban működik.

PCIe 5.0 NVMe tárhely, fejlett RAID támogatással

A négy darab M.2 foglalat és a négy SATA port bőséges tárhelybővítést tesz lehetővé, a PCIe 5.0-s NVMe SSD-k révén pedig elképesztő szekvenciális olvasási/írási sebességek érhetők el. A hardveres RAID opciók nagy teljesítményű vagy redundáns adattárolási konfigurációk kialakítását támogatják.

• M2A_CPU: 1× M.2 (25110/22110/2580/2280, Socket 3, M-key), Ryzen 9000/7000: PCIe 5.0 x4/x2, Ryzen 8000: PCIe 4.0 x4/x2
• M2B_CPU + M2C_CPU: 2× M.2 (22110/2280, PCIe 5.0 x4/x2 Ryzen 9000 esetén; Ryzen 8000-nél nem elérhető)
• M2D_SB: 1× M.2 (22110/2280, PCIe 4.0 x4/x2, chipsetről)
• SATA: 4× SATA 6 Gb/s csatlakozó
• NVMe RAID: RAID 0 / 1 / 5* / 10 (*RAID 5 csak Ryzen™ 9000 CPU-val)
• SATA RAID: RAID 0 / 1 / 10

USB4®, USB 3.2 Gen 2x2 és rengeteg csatlakozó

A hátlapon két USB4® Type‑C® található, amelyek nemcsak nagy sebességű adatkapcsolatot, hanem DisplayPort videokimenetet is biztosítanak. Emellett USB 3.2 Gen 2x2, több Gen 2 és Gen 1 csatlakozó, valamint bőséges belső fejlécek állnak rendelkezésre előlapi portok számára.

• USB4®: 2× Type‑C® (hátlapon, CPU + ASMedia vezérlő, DP videóval)
• USB 3.2 Gen 2 (10 Gb/s): 1× Type‑A (CPU, piros, hátlapi) + 3× Type‑A (chipset, piros, hátlapi)
• USB 3.2 Gen 2x2 (20 Gb/s): 1× Type‑C® belső fejléc előlapi aljzathoz
• USB 3.2 Gen 1 (5 Gb/s): 4× hátlapi + 4× belső fejlécen
• USB 2.0/1.1: 2× hátlapi + 4× belső fejlécen

Átgondolt belső csatlakozók, vízhűtés‑barát kialakítás

A rendszerépítők és moddereket szem előtt tartva a lap bőséges ventilátor- és pumpa-csatlakozóval, sensor headerrel, integrált bekapcsoló/reset gombokkal és Clear CMOS jumperrel érkezik. A több ARGB és RGB LED csatlakozó a látványos világítási rendszerekhez biztosít rugalmasságot.

• Tápellátás: 1× 24‑pin ATX, 2× 8‑pin ATX 12V CPU
• Ventilátor/pumpa: 1× CPU fan, 1× CPU fan/water pump, 4× system fan, 2× system fan/water pump
• RGB: 4× addressable RGB Gen2 header, 1× klasszikus RGB LED header
• Tárhely belső: 4× M.2, 4× SATA 6 Gb/s
• Front panel: front panel header, front audio header, USB Type‑C® (Gen 2x2), 2× USB 3.2 Gen 1 header, 2× USB 2.0 header
• Egyéb: zajérzékelő header, TPM header (GC‑TPM2.0 SPI V2), 2× hőmérséklet szenzor header, feszültségmérési pontok, power/reset gombok, reset jumper, Clear CMOS jumper, belső HDMI header

Gazdagon felszerelt hátlapi csatlakozópanel

• 1× Q‑Flash Plus gomb (BIOS frissítés CPU/RAM nélkül is)
• 1× Clear CMOS gomb
• 1× HDMI port (CPU támogatástól függően)
• 2× USB4® Type‑C® (DP videóval, CPU‑függő támogatás)
• 4× USB 3.2 Gen 2 Type‑A (piros)
• 4× USB 3.2 Gen 1
• 2× USB 2.0/1.1
• 1× RJ‑45 5 GbE LAN
• 2× Wi‑Fi antenna csatlakozó (2T2R)
• 2× analóg audio jack + 1× optikai S/PDIF Out

Fejlett vezérlés, monitoring és BIOS

A részletes feszültség-, hőmérséklet- és ventilátorfigyelés mellett dedikált vízáramlás-mérés és zajmonitorozás is rendelkezésre áll. A fejlett ventilátorvezérlés finomhangolható a hűtés és a zajszint tökéletes egyensúlyához. A Q‑Flash és Q‑Flash Plus egyszerű, biztonságos BIOS-frissítést kínál.

• Hardver monitorozás: feszültség-, hőmérséklet-, ventilátorfordulat- és vízáramlás érzékelés, fan fail riasztás, zajdetekció
• Ventilátorvezérlés: több zónás, szenzorokra épülő profilok (venti/pumpa függő támogatással)
• BIOS: AMI UEFI, 256 Mbit flash, PnP 1.0a, DMI 2.7, WfM 2.0, SMBIOS 2.7, ACPI 5.0
• Szoftver: GIGABYTE Control Center (GCC), Smart Backup, Q‑Flash, Q‑Flash Plus

A gyártóról – GIGABYTE és AORUS

A GIGABYTE és gamer almárkája, az AORUS a prémium alaplapok piacának meghatározó szereplője, évtizedes tapasztalattal az extrém tuning, e-sport és professzionális felhasználás területén. Az AORUS sorozatú modellek közös jellemzője a masszív tápellátás, a nagy méretű hűtőbordák, a gamer-orientált funkciók és a látványos, testreszabható RGB világítás, amelyek együtt biztosítják a hosszú távú megbízhatóságot és a kiemelkedő teljesítményt.

Hasznos tudnivalók és érdekességek a X870E / AM5 platformról

Az AMD AM5 platform hosszú életciklusra készült, így a most épített rendszer később újabb Ryzen™ CPU-val frissíthető. A PCIe 5.0 SSD-k nem csupán a szekvenciális sebességben, hanem a késleltetésben és a véletlenszerű műveletekben is előrelépést jelentenek, ami játékok betöltési idejére és nagy projektek (videóvágás, 3D render, fejlesztői munka) kezelésére is pozitív hatással van. A Wi‑Fi 7 az elméleti sávszélesség és a késleltetés terén is előnyt nyújt a korábbi generációkkal szemben, különösen zsúfolt, sok eszközzel terhelt hálózati környezetben. A zajmonitorozás és több hőmérséklet-szenzor segítségével olyan hűtési profilok alakíthatók ki, amelyek csak terhelés alatt pörgetik fel a ventilátorokat, így a gép böngészésnél vagy irodai használatnál kifejezetten csendes marad. A Q‑Flash Plus lehetővé teszi, hogy BIOS-t frissítsünk anélkül, hogy CPU vagy memória lenne a lapban, ami különösen hasznos új generációs processzorokra való átálláskor. A DDR5 memóriák EXPO/XMP profiljaival egyszerűen kihozható a modulokból a gyári tuning teljesítmény, különösebb kézi beállítások nélkül, miközben a lap fejlett tápellátása és finomhangolható feszültségmenedzsmentje stabil működést biztosít még magas órajeleken is.
