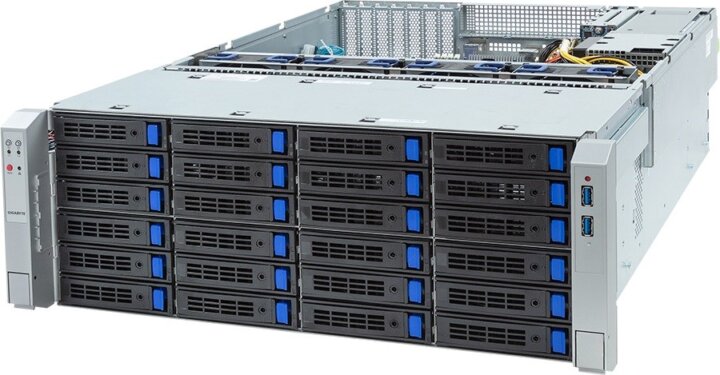

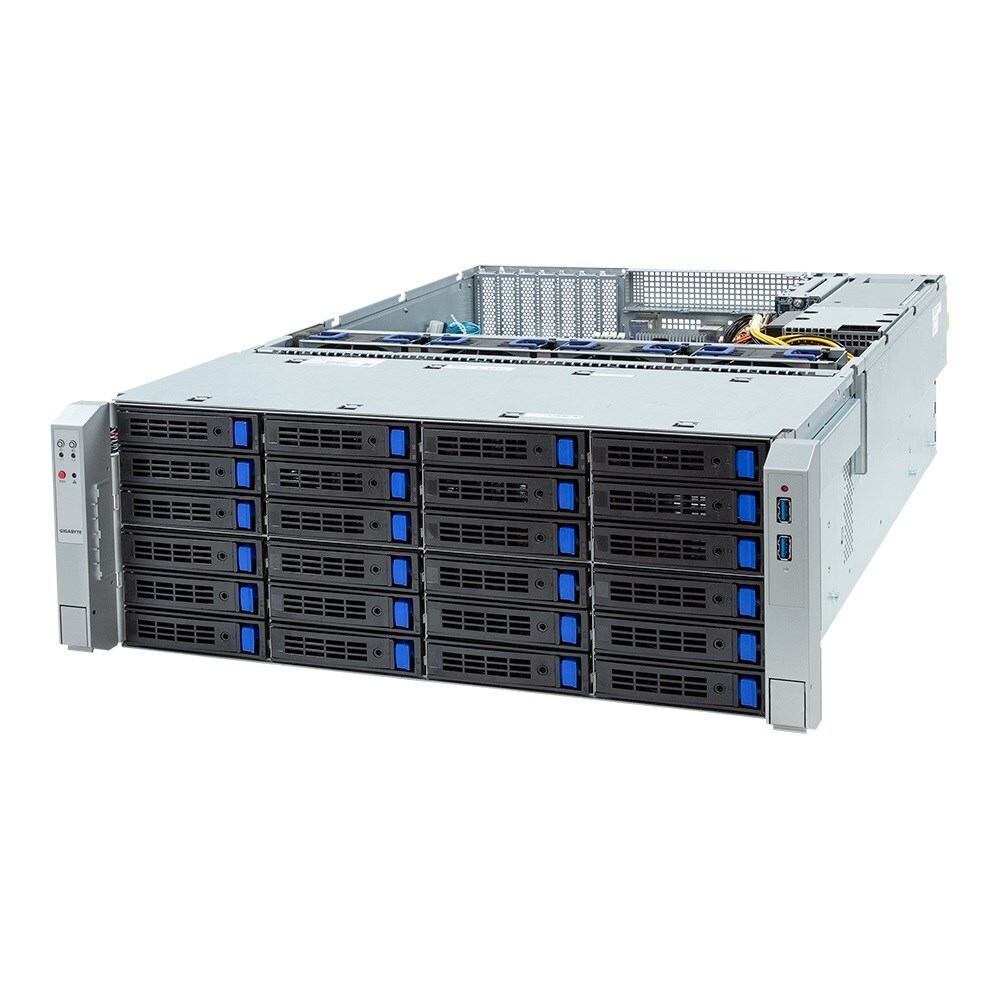

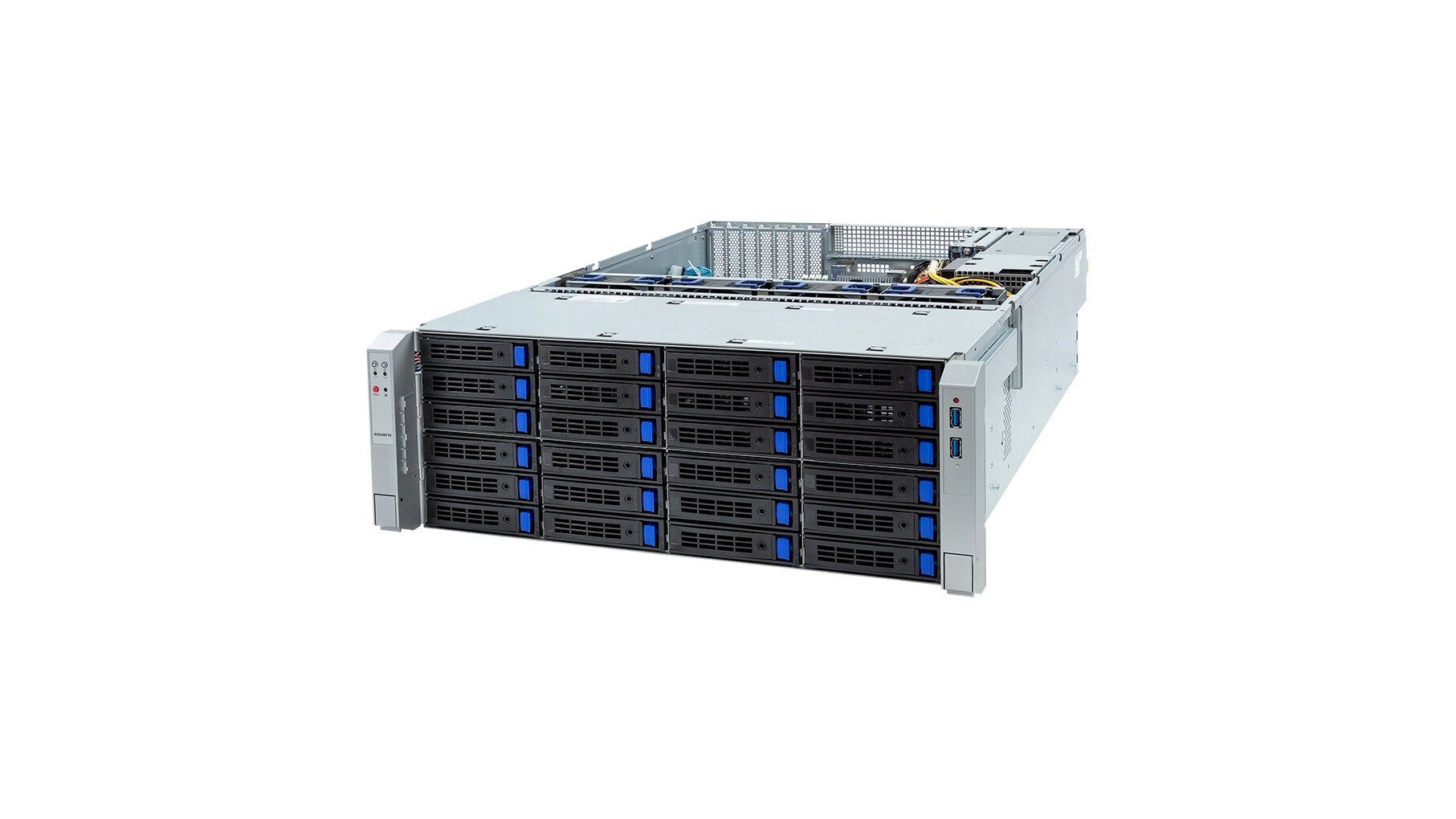

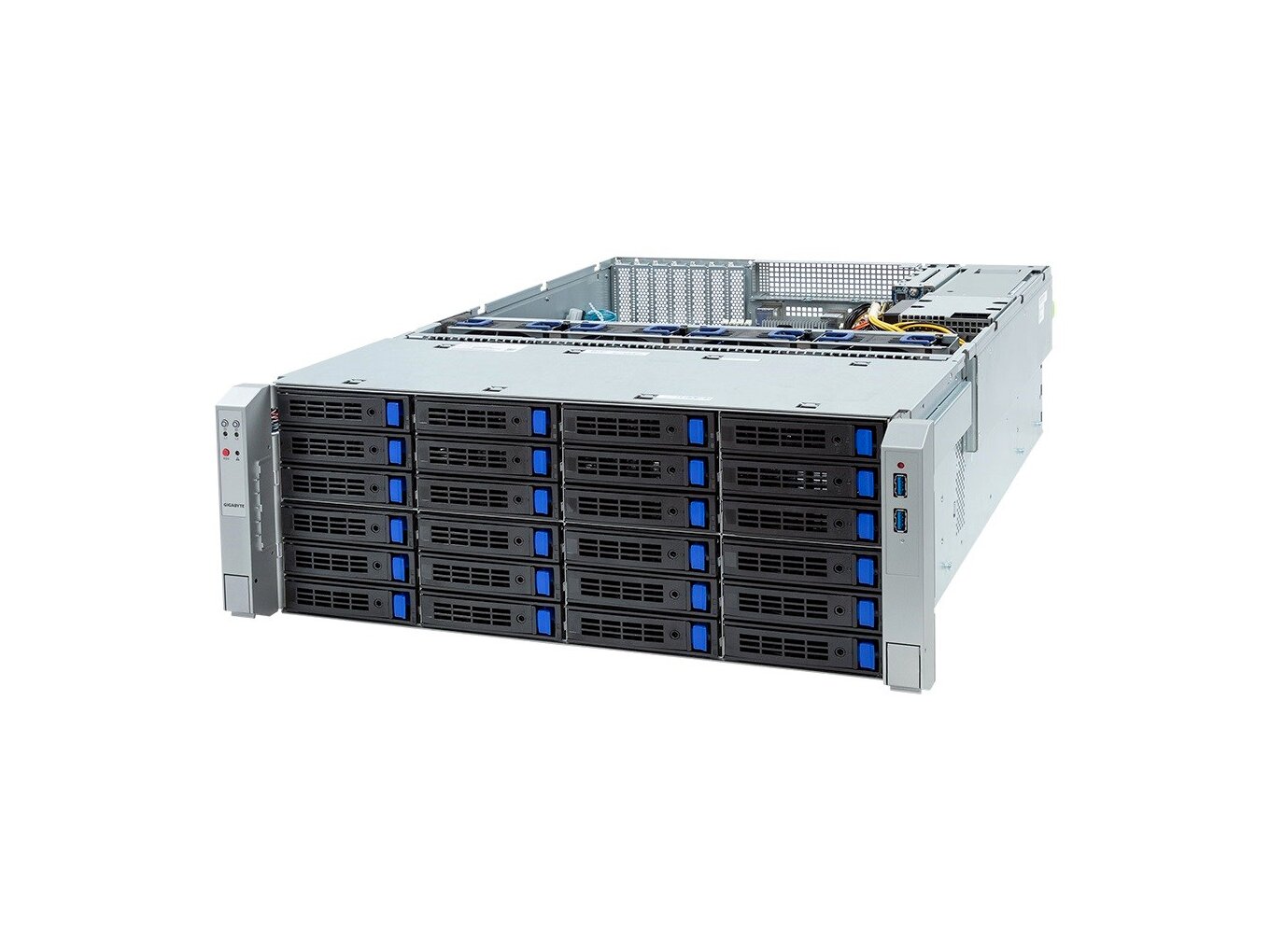

Gigabyte S453-S70-AAV1 Rack Szerver (Intel® Xeon® Scalable / 2x1600W)

Maximális teljesítményű, skálázható rack szerver nagyvállalati és adatközponti környezetekhez

A Gigabyte 4U rack platform erre a konfigurációra építve olyan adatközponti és vállalati felhasználásra készült, ahol a nagy számítási teljesítmény, a kiemelkedő tárkapacitás és a megbízható, folyamatos üzemelés alapkövetelmény. A rendszer két darab 4. vagy 5. generációs Intel® Xeon® Scalable processzort fogad, akár 270 W TDP-ig, bőséges PCIe Gen5 bővítési lehetőséggel és rendkívül rugalmas tárolókiépítéssel, így ideális választás virtualizációhoz, konténeres környezetekhez, nagy adatbázisokhoz, Big Data, AI/ML és analitikai feladatokhoz.

Főbb előnyök

• Kiemelkedő számítási teljesítmény: két LGA 4677 foglalat, 4. és 5. generációs Intel® Xeon® Scalable CPU-k támogatása, akár 270 W TDP-ig • Nagy memória-sávszélesség: 16 DIMM foglalat, DDR5 RDIMM, 8-csatornás memória architektúra processzoronként • Rendkívüli tárkapacitás: összesen akár 38 hot-swap meghajtóhely (SATA/SAS) + 2 x M.2 NVMe • PCIe Gen5 bővíthetőség: 6 x low profile Gen5 x16 bővítőhely nagy sávszélességű kártyák számára • Magas rendelkezésre állás: 4U ipari ház, redundáns 80 PLUS Titanium tápegységek, hot-swap ventilátorok • Fejlett menedzsment: beépített ASPEED® AST2600 BMC, HTML5 KVM, részletes hardvermonitorozás

Processzor és chipset

A rendszer alapját a Gigabyte MS73-HB0 szerver alaplap és az Intel® C741 chipset adja. A két LGA 4677 (Socket E) foglalatba 4. vagy 5. generációs Intel® Xeon® Scalable processzorok telepíthetők, így a platform egyszerre kínál jövőbiztos teljesítményt és rugalmasságot. A kétprocesszoros kialakítás nagy magszámot, magas párhuzamosítási képességet és fejlett biztonsági/felhőfunkciókat biztosít. Fontos tudnivaló, hogy egyprocesszoros kiépítés esetén bizonyos PCIe vagy memóriafunkciók nem elérhetők, ezért komolyabb terheléshez ajánlott a két CPU-s konfiguráció.

Memória-alrendszer

Az alaplapon 16 db DDR5 DIMM foglalat található, 8 memória-csatornával processzoronként, ami rendkívüli memória-sávszélességet biztosít többmagos Xeon CPU-khoz. A rendszer RDIMM modulokat támogat:

• 5. generációs Intel® Xeon®: RDIMM, akár 5600 MT/s sebességig • 4. generációs Intel® Xeon®: RDIMM, akár 4800 MT/s sebességig

A teljes memória-kapacitás 1600 W-os tápegység mellett 512 GB-ig támogatott, nagyobb memória-konfigurációhoz 2000 W-os tápegység választása javasolt. Ezzel a kialakítással masszív alapot kapnak a memóriaigényes munkaterhelések – mint az in-memory adatbázisok, virtualizációs hostok, nagy cache-sel dolgozó analitikai motorok.

Tárolókapacitás és bővíthetőség

A 4U ház egyik legnagyobb előnye a kiemelkedő tárolókapacitás és a rugalmas bővítési lehetőségek:

Előlapi hot-swap meghajtóhelyek: 24 x 3,5"/2,5" SATA/SAS, expanderre csatlakoztatva Hátlapi hot-swap meghajtóhelyek: 12 x 3,5"/2,5" SATA/SAS, expanderre kötve; 2 x 2,5" SATA/SAS induló (boot) meghajtókhoz Belső M.2: 2 x M.2 (2280/22110), PCIe Gen4 x4, CPU_0-ról meghajtva – ideális NVMe rendszer- vagy cache-meghajtókhoz

A SATA/SAS meghajtók használatához dedikált storage kártya szükséges, Broadcom SAS35x48 expanderrel, portonként SATA 6 Gb/s vagy SAS 12 Gb/s sávszélességgel. A boot meghajtók SAS támogatásához további SAS kártya szükséges. A rendszer SAS-t dedikált kártyákon keresztül támogatja, a következő modellek ajánlottak:

Ajánlott SAS kártyák: CSA4710, CRA4760, CRA4761 RAID támogatás: RAID funkcióhoz bővítőkártya szükséges, a VROC kulcsfejléces megoldás is rendelkezésre áll Ajánlott RAID kártyák: CRA4760, CRA4761

A backplane kialakítás fronton és hátul is SATA 6 Gb/s vagy SAS 12 Gb/s sebességet kínál (CBPD4O0, CBP2021, CBPD0C0), így a rendszer ideális nagy kapacitású, mégis nagy átviteli sebességű adattárolóként, legyen szó fájlszerverről, objektumtárolóról vagy virtualizációs storage-ról.

PCIe Gen5 bővítőhelyek

A platform magas szintű bővíthetőséget biztosít a következő PCIe konfigurációval:

• 6 x low profile PCIe Gen5 x16 bővítőhely

Ezek a magas sávszélességű slotok kiválóan alkalmassá teszik a rendszert nagy teljesítményű hálózati adapterek (25/40/100 GbE), gyorsítókártyák, GPU-k, NVMe RAID kártyák, extra SAS/RAID vezérlők vagy speciális FPGA/AI gyorsítók fogadására. Így a platform akár kombinált számítási, hálózati és tárolási csomópontként is bevethető.

Hálózat és menedzsment

A rendszer gyárilag több gigabites és 10 GbE hálózati porttal, valamint dedikált menedzsment interfésszel érkezik:

LAN (hátlapon): 2 x 10 Gb/s LAN (1 x Intel® X710-AT2), 2 x 1 Gb/s LAN (2 x Intel® I210-AT), NCSI támogatással (kapcsoló beállítástól függően) Menedzsment LAN: 1 x 10/100/1000 Mb/s dedikált BMC port

A vezérlést az ASPEED® AST2600 Baseboard Management Controller biztosítja, a Gigabyte Management Console webes felületével. A menedzsment-funkciók között található:

• HTML5 KVM konzol • Részletes szenzorfigyelés (feszültség, fordulatszám, hőmérséklet, CPU állapot) • Történeti szenzoradatok, FRU információk, SEL log (lineáris/körkörös) • Hardverleltár, ventilátorprofilok, rendszer tűzfal, energiafogyasztás monitorozás • Teljesítményprofilok, fejlett power capping • LDAP / AD / RADIUS támogatás • Konfiguráció mentés/visszaállítás • Távoli BIOS/BMC/CPLD frissítés • Eseménynapló-szűrés, felhasználókezelés • Média redirekció, PAM sorrend beállítás, SSL és SMTP paraméterezés

Az integrált IPMI/BMC menedzsment révén a rendszer távolról is teljes körűen felügyelhető, így tökéletesen illeszkedik modern, automatizált adatközponti környezetekbe.

Csatlakozók és kezelőszervek

Előlapi I/O: 2 x USB 3.2 Gen1 Type-A, power gomb LED-del, ID gomb LED-del, reset gomb, 2 x LAN aktivitásjelző LED, rendszer állapotjelző LED Hátlapi I/O: 2 x USB 3.2 Gen1 Type-A, 1 x VGA port, 1 x soros (COM) port, 4 x RJ45 LAN port, 1 x dedikált menedzsment (MLAN) port, ID gomb LED-del

A videokimenet az ASPEED® AST2600 vezérlőn keresztül történik, 1 x VGA csatlakozóval, ami telepítéskor és hibaelhárításkor is hasznos, különösen a HTML5 KVM funkcióval kombinálva.

Biztonsági modulok

A szerver egy TPM fejléccel (SPI interfésszel) rendelkezik, amelyhez opcionálisan TPM 2.0 modul (CTM010) csatlakoztatható. Ez megteremti az alapot a fejlett titkosítási és platformmegbízhatósági funkciókhoz, amelyek számos modern operációs rendszer és biztonsági szabvány esetén elvártak.

Tápegység és energiaellátás

A stabil és hatékony működésről két darab redundáns, 1600 W-os 80 PLUS Titanium minősítésű tápegység gondoskodik. Ez a kategória az egyik legmagasabb hatékonysági szintet jelenti, ami kedvezőbb energiafogyasztást és alacsonyabb hőtermelést eredményez nagy terhelés mellett is.

AC bemenet: 100–127 V~ / 12 A, 50–60 Hz; 200–240 V~ / 10 A, 50–60 Hz DC bemenet (Kína): 240 Vdc / 8 A DC kimenet 100–127 V~ esetén (max. 1000 W): +12,2 V / 82 A, +12,2 Vsb / 3 A DC kimenet 200–240 V~ vagy 240 Vdc esetén (max. 1600 W): +12,2 V / 132 A, +12,2 Vsb / 3 A

Opcionálisan 2000 W-os tápegységek is elérhetők, amelyek különösen nagy memória- vagy bővítőkártya-konfiguráció esetén ajánlottak.

Hűtés, ventilátorok és üzemi feltételek

A rendszer hűtéséről 4 darab 80 x 80 x 38 mm-es, nagy fordulatszámú (16 300 rpm) ventilátor gondoskodik, melyek a folyamatos nagy terheléshez szükséges légszállítást biztosítják. A BMC intelligens ventilátorprofiljai segítik az optimális egyensúlyt a hűtés és a zajszint között.

Üzemi hőmérséklet: 10 °C – 35 °C Üzemi páratartalom: 8% – 80% (nem lecsapódó) Nem üzemi hőmérséklet: –40 °C – 60 °C Nem üzemi páratartalom: 20% – 95% (nem lecsapódó)

Méretek, tömeg, csomagolás

Kivitel: 4U rack ház Méretek (Sz x Ma x Mé, mm): 482,6 x 177 x 625 Nettó tömeg: 28 kg Bruttó tömeg: 47,76 kg Csomagolási méret: 860 x 630 x 290 mm

Csomag tartalma: 1 x szerver barebone, 2 x CPU hűtőborda, 6 x meghajtókeret, 1 x 3-szekciós sínkészlet – így a berendezés gyorsan, további kiegészítők nélkül rackbe szerelhető (a meghajtók, CPU-k, memóriák és opcionális kártyák külön választhatók).

Kompatibilitás és tanúsítványok

A rendszer kompatibilis ipari szabvány szerver operációs rendszerekkel; a pontos listát a gyártó támogatási oldalán elérhető OS kompatibilitási táblázat tartalmazza. Külön kiemelt minősítése a Windows Server 2022 tanúsítvány, ami fontos azoknak, akik Microsoft-alapú infrastruktúrát, Active Directory-t, Hyper-V-t vagy más Windows Server komponenseket futtatnak.

Gyártói háttér – Gigabyte szervermegoldások

A Gigabyte nemcsak asztali és gaming alaplapjairól ismert, hanem régóta fejleszt kifejezetten adatközponti felhasználásra szánt szerver- és barebone megoldásokat is. A vállalat erőssége a gyorsan változó processzor- és memóriatechnológiákhoz történő alkalmazkodás, az energiahatékonyság és a megbízhatóság kiemelt kezelése, valamint a széles bővíthetőségi lehetőségekkel rendelkező, moduláris szerverplatformok. A Gigabyte menedzsment-szoftverei (pl. GIGABYTE Management Console) a gyártó szervereit könnyen integrálhatóvá teszik vegyes adatközponti és felhőkörnyezetekben is.

Fontos műszaki jellemzők összefoglalva

• Kivitel: 4U rack szerver barebone • Alaplap: MS73-HB0, Intel® C741 chipset • Processzor: 2 x LGA 4677 foglalat; 4. és 5. gen Intel® Xeon® Scalable; TDP CPU-nként max. 270 W • Memória: 16 x DDR5 RDIMM foglalat; 8-csatornás memória CPU-nként; 5. gen Xeon: max. 5600 MT/s; 4. gen Xeon: max. 4800 MT/s; 512 GB-ig 1600 W PSU-val, nagyobb konfigurációhoz 2000 W javasolt • Tárhely: elöl 24 x 3,5"/2,5" SATA/SAS; hátul 12 x 3,5"/2,5" SATA/SAS + 2 x 2,5" boot; belső 2 x M.2 (2280/22110) PCIe Gen4 x4 • Hálózat: 2 x 10 GbE (Intel® X710-AT2), 2 x 1 GbE (Intel® I210-AT), 1 x dedikált menedzsment LAN • Bővíthetőség: 6 x LP PCIe Gen5 x16 bővítőhely • Menedzsment: ASPEED® AST2600 BMC, GIGABYTE Management Console, HTML5 KVM, fejlett monitoring és távmenedzsment • Tápegység: 2 x 1600 W 80 PLUS Titanium redundáns PSU; opcionálisan 2000 W egységek • Ventilátorok: 4 x 80 x 80 x 38 mm, 16 300 rpm • Biztonság: TPM fejléces kialakítás, opcionális TPM 2.0 (CTM010) • Tanúsítvány: Windows Server 2022 minősítés

Használati területek és szakmai érdekességek

Az ilyen jellegű 4U, nagy sűrűségű tárolóval és erős CPU-konfigurációval rendelkező szerverek különösen vonzóak:

• Virtualizációs és konténeres platformokhoz (VMware, Hyper-V, Proxmox, Kubernetes) • Nagy adatbázisokhoz (SQL/NoSQL, in-memory DB-k) • Big Data és analitikai rendszerekhez (Hadoop, Spark, log- és eseményelemzés) • Objektum- és fájlalapú tárolókhoz (Ceph, GlusterFS, ZFS alapú NAS/SAN) • Alkalmazásszerverekhez és mikro-szolgáltatás alapú architektúrákhoz • AI/ML és HPC munkaterhelésekhez, ahol több gyorsító, NVMe és nagy hálózati sávszélesség is kiépíthető

Műszaki szempontból különösen érdekes a PCIe Gen5 támogatás és a DDR5 memória kombinációja, amely a következő években várhatóan alapelvárás lesz a modern szerverkörnyezetekben. A nagyobb adatátviteli sebesség nemcsak a CPU–memória viszonylatban, hanem az I/O alrendszerben (NVMe, gyors hálózat, accelerator kártyák) is jelentős előrelépést jelent. A 4U formátum ráadásul egyszerre teszi lehetővé a masszív tárkapacitás kiépítését és a jó szellőzést, ami nagy TDP-jű processzorok és sűrűn telepített bővítőkártyák esetén kulcsfontosságú.

Az integrált BMC menedzsment, a részletes szenzoradatok és a távoli frissítési lehetőségek különösen hasznosak nagyobb szerverparkokban, ahol a karbantartás automatizálása és a leállások minimalizálása kritikus. Az NCSI támogatás és a dedikált menedzsment port segítségével a hálózati topológia is rugalmasan alakítható, a biztonsági modulok (TPM) pedig hozzájárulnak a megfelelőségi és titkosítási követelmények teljesítéséhez a modern vállalati környezetben.
