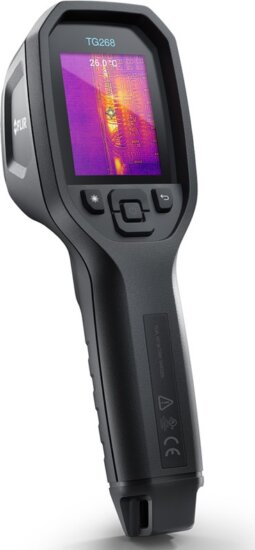

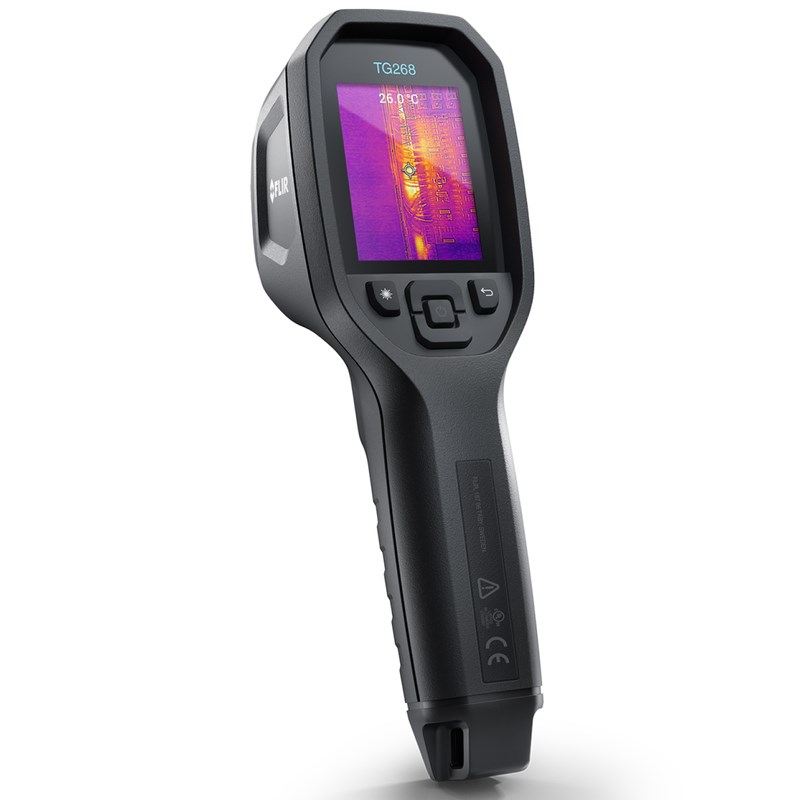

FLIR TG268 Hőkamera (320x240 Pixel / -25 - 400 °C)

Professzionális hődiagnosztika zsebben hordható kivitelben

A FLIR által fejlesztett kézi infrahőmérő ideális választás minden olyan szakember számára, aki gyorsan, megbízhatóan és dokumentálhatóan szeretne hőmérséklet- és hőeloszlás-vizsgálatokat végezni. A hagyományos lézeres hőmérők egyszerűségét ötvözi a valódi hőképalkotás előnyeivel, így a problémás pontok nemcsak mérhetők, hanem jól láthatók is.

Főbb előnyök és felhasználási területek

• Gyors hibafeltárás hőkép segítségével: az infravörös kép azonnal megmutatja a túlmelegedő alkatrészeket, hőhidakat, szigetelési hibákat. • Széles hőmérséklet-tartomány: -25…+400 °C, így alkalmas villamos elosztók, motorok, gépek, HVAC rendszerek, hűtőberendezések vizsgálatára. • Beépített K-típusú hőmérő: kontakt mérésekhez -30…+390 °C tartományban, például csővezetékek, felületek pontos ellenőrzéséhez. • Kompakt, robusztus kivitel: zsebben, szerszámtáskában is kényelmesen elfér, IP54 védelemmel poros, ipari környezetben is megbízható társ. • Profi riportkészítés: az ingyenes FLIR Tools szoftverrel a mentett képekből könnyen készíthetők diagnosztikai jelentések, hibafeltárási jegyzőkönyvek.

Kiemelt műszaki jellemzők

• Hőmérséklet-mérési tartomány (IR): -25…+400 °C • Pontosság: ±2% vagy ±2 °C (részletes adatok a gyártói dokumentációban) • Hőérzékenység (NETD): < 50 mK – finom hőkülönbségek is jól láthatók • IR felbontás: 160 × 120 pixel (19 200 mérési pont) • Látószög (IFOV): 57 × 44° – széles látómező szűk helyeken végzett munkához is • Optika: 24:1 távolság–folt arány, így távolabbról is pontosan mér • Emissziós tényező: állítható 0,10–0,99 között a különböző felületekhez • Hullámhossztartomány: 7,5–14 µm

Megjelenítés és kezelhetőség

• Kijelző: 2,4" TFT LCD, 320 × 240 pixeles beépített kijelzővel • Középponti hőmérséklet kijelzés: a fő mérési pont mindig jól látható • Képfrissítési frekvencia: 8,7 Hz – folyamatos, szemnek kellemes kép • Színpaletták: melegfém, szivárvány, fehér forró, fekete forró, jég, láva – különböző alkalmazásokhoz optimalizálva • Intuitív menü: egyszerűen tanulható kezelőfelület, gyors beállítás terepen is • Beépített lézeres célzás és LED elemlámpa: a vizsgált pont egyértelmű megjelölése, sötét környezetben is kényelmes használat

Mérés és adatmentés

• K-típusú csatorna: -30…+390 °C érintkezéses méréshez (pl. cső, felület) • Képrögzítés: JPG formátum hőmérséklet-információval – archiválásra és dokumentálásra kész formátum • Belső memória: 8 GB eMMC, akár 50 000 kép tárolásához • FLIR Tools szoftver: ingyenesen letölthető PC-s program kiértékeléshez, elemzéshez, jegyzőkönyv-készítéshez; elérhető magyar nyelvű használati útmutatóval is

Energiaellátás és kialakítás

• Tápellátás: beépített Li-Ion akkumulátor • Üzemidő: kb. 5 óra egy feltöltéssel (tipikus használat mellett) • Védettség: IP54 – por és fröccsenő víz elleni védelem • Méretek: 210 × 81 × 64 mm • Tömeg: 394 g – könnyű, hosszan tartó használatnál sem fárasztó • Szenzor: FLIR Lepton hőképérzékelő – bevált, iparban széles körben használt technológia

Szállítmány tartalma

• Mérőműszer • Hordszíj a biztonságos, kényelmes használathoz • Beépített 8 GB eMMC memóriakártya • Li-Ion akkumulátor • Puha hordtáska terepi munkához • USB kábel adatátvitelhez és töltéshez • Használati utasítás • Ingyenesen letölthető FLIR Tools szoftver (letöltési hivatkozással)

Felhasználási területek

• Ipari karbantartás: csapágyak, motorok, hajtások, szállítószalagok túlmelegedésének korai felismerése. • Elektromos vizsgálatok: kapcsolótáblák, megszakítók, csatlakozások, sorkapcsok túlterhelésének és kontakthibáinak feltárása. • Hűtés-, fűtés-, szellőzéstechnika (HVAC): hőleadók, hőcserélők, szigetelések ellenőrzése, légbefúvók, csatornák hőmérsékletének vizsgálata. • Motordiagnosztika, járműipar: fékek, kipufogórendszerek, hűtőrendszerek, elektromos csatlakozások és akkumulátorok állapotellenőrzése. • Épületdiagnosztika: hőhidak, szigetelési hiányosságok, nedvesedésre utaló hidegfoltok, nyílászárók tömítetlenségeinek gyors feltérképezése.

Érdekességek, szakmai tudnivalók a kategóriáról

Miért előnyös a hőkép megjelenítése a sima lézeres hőmérővel szemben? A hagyományos infrás hőmérők csak egyetlen pont hőmérsékletét mutatják, így könnyű „mellélőni”, és rejtve maradhatnak a kritikus területek. A hőkép ezzel szemben teljes felületet vizsgál, jól kirajzolódnak a melegedő zónák, egyenlőtlenségek, hőhidak, ami megbízhatóbb döntést, gyorsabb hibaelhárítást tesz lehetővé.

Hőérzékenység < 50 mK: Ez azt jelenti, hogy akár 0,05 °C különbség is kirajzolódhat a képen, ami különösen hasznos finom hibák – például kezdeti csapágymelegedés vagy csekély hőveszteség – észlelésénél. Minél kisebb a NETD érték, annál részletgazdagabb lesz a kép a hőmérsékleti különbségek szempontjából.

Emissziós tényező beállítása: A különböző felületek (fém, festett felület, műanyag, fa, beton) eltérően sugározzák ki a hőt; a 0,10–0,99 közötti állítható emisszióval a műszer pontosabban kalibrálható az adott anyaghoz, így a mért értékek jobban közelítik a valós hőmérsékletet.

A FLIR szerepe a termográfiában: A FLIR a hőkamera-technológia egyik legismertebb és legrégebbi szereplője, katonai, ipari, épületdiagnosztikai és kutatás-fejlesztési alkalmazások széles körében. A Lepton szenzorcsaládot kifejezetten kompakt, mégis megbízható termográfiai eszközökhöz fejlesztették, így a mindennapi karbantartási munkákhoz is elérhetővé vált a korábban csak nagy értékű professzionális eszközökben elérhető technológia.

Tippek a mindennapi használathoz: rendszeres ellenőrzésekkel trendeket is fel lehet rajzolni (például csapágyhőmérséklet változása), és még a meghibásodás előtt megtervezhető a javítás; épületdiagnosztikánál célszerű hűvösebb időszakban, nagyobb belső–külső hőmérséklet-különbségnél vizsgálni; villamos elosztók ellenőrzésénél a hasonló komponensek (pl. fázisonként azonos megszakítók) összehasonlítása az egyik leghatékonyabb hibakeresési módszer.
