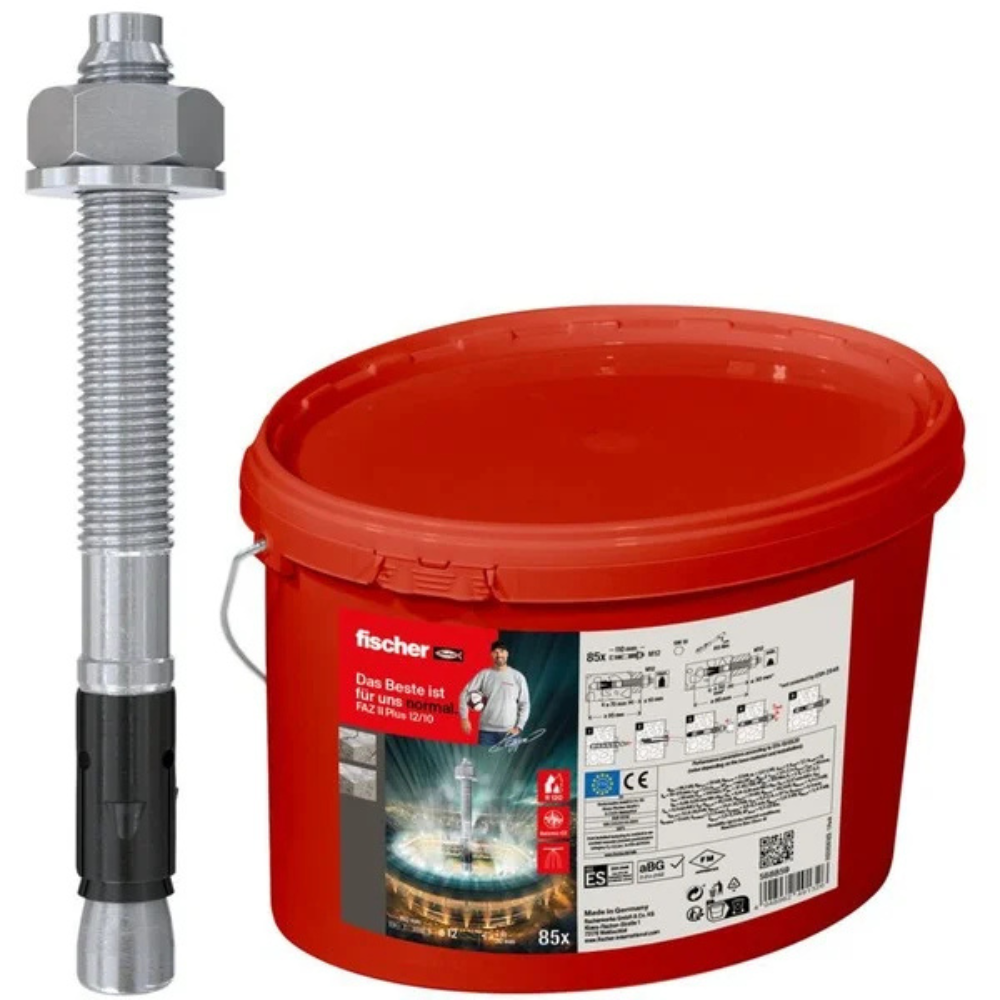

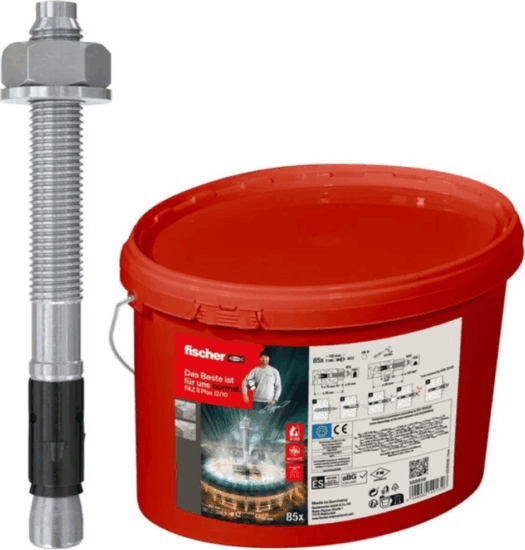

Fischer FAZ II Plus 12/10 Csavaros horgony dübel vödörben Ø12 110mm (85 db / csomag)

Professzionális megoldás nagy terhelésű betonrögzítésekhez

A csavaros acélhorgony ideális választás nehéz tárgyak biztonságos rögzítéséhez repedt és repedésmentes betonban. Kiemelkedő nyíróterhelhetőségének és hosszú, akár 120 éves várható élettartamának köszönhetően különösen ajánlott igényes szerkezeti feladatokra ipari, kereskedelmi és igényes otthoni felhasználásra egyaránt.

Felhasználási területek és előnyök

Rugalmas és erős rögzítés: A változtatható beépítési mélységnek köszönhetően a horgony kiválóan alkalmazkodik a különböző terhelési igényekhez, betonvastagságokhoz és beépítési helyzetekhez. A beütés és nyomatékkulcsos meghúzás gyors, tiszta és biztonságos szerelést tesz lehetővé.

Tipikus felhasználások: korlátok, lépcsők, létrák, gépalapok, emelőplatformok, acélszerkezetek, kapuk, TV-konzolok, kábeltálcák, homlokzati tartószerkezetek, fa- és acélvázak rögzítése szilárd aljzathoz.

Időtakarékos szerelés: M8–M24 mérettartományban a furattisztítás elhagyható, ami felgyorsítja a munkát, különösen sorozatszerelésnél és nagy darabszámnál.

Főbb jellemzők

• Típus: Tágulási (mechanikus) csavaros dübel acélhorgony kivitelben
• Alkalmazás: repedt és repedésmentes C20/25–C50/60 betonhoz engedélyezett, valamint használható C12/15 és C80/95 betonhoz, acélszálerősítésű betonhoz is
• Szín: ezüst (horganyzott acél felület)
• Sorozat: FAZ II Plus nagy terhelésű acélhorgony rendszer
• Időtállóság: akár 120 év tervezett élettartam
• Rögzítés módja: beütés kalapáccsal, majd meghúzás nyomatékkulccsal
• Bevált feszítőbilincs: a terhelést biztonságosan adja át a betonba, maximális teherbírást biztosítva
• Beltéri alkalmazásra: elektrogalvanizált acél felületkezeléssel, főként száraz, beltéri környezethez ajánlott

Műszaki adatok

• Anyag: horganyzott (elektrogalvanizált) acél
• Fúróátmérő: 12 mm
• Dübel teljes hossza: 110 mm
• Minimális fúrólyuk-mélység: 98 mm
• Minimális beépítési (becsavarási) mélység: 50 mm
• Menetátmérő: M12
• Menethossz: 61 mm
• Kulcsnyílás: 19 mm (hatlapú anya meghúzásához)
• Ajánlott szerelési nyomaték (T_inst): 60 Nm
• Mennyi van a csomagban: 85 darab acélhorgony
• Csomagolás: zárható fedelű műanyag vödör – praktikus tárolás és szállítás

Kompatibilis építőanyagok

• Beton: repedt és repedésmentes C20/25–C50/60 (ETA engedély szerint), továbbá C12/15 és C80/95 tartományban is alkalmazható
• Speciális betonok: acélszálerősítésű beton
• Egyéb: tömör mészhomoktégla (megfelelő méretezés és tervezés mellett)

Tartozékok a csomagban

• Csavaros acélhorgonyok M12 menettel (85 db)
• Alátétek
• 19 mm kulcsnyílású anyák
Minden egyes rögzítési pont kialakításához egy komplett horgony–alátét–anya egység rendelkezésre áll, így a szerelés azonnal megkezdhető.

Opcionális kiegészítők

A még gyorsabb és ergonomikusabb kivitelezéshez a következő szerelési segédeszközök használhatók:
• FABS vagy FA-ST II csavardübel beültető szerszámok – megkönnyítik és gyorsítják a beütést és beállítást,
• FFD kitöltő alátét – hézagkiegyenlítéshez és pontos felfekvéshez,
• FAZ II M12 kalapos anya – esztétikus, védett és lekerekített csatlakozási pontokhoz.

A gyártóról

A fischer német gyártó a rögzítéstechnika egyik világszinten meghatározó szereplője, számos szabadalommal és innovatív megoldással. Termékeit ipari és építőipari környezetben, nagy biztonsági tartalékokkal tervezik, szigorú minőségellenőrzés mellett. A Németországban gyártott horgonyok nagy pontosságú menettel, megbízható feszítőzónával és hosszú távú, méretezhető teherbírással rendelkeznek, amit részletes műszaki dokumentáció támaszt alá.

Hasznos szakmai tudnivalók a nagy terhelésű acélhorgonyokról

Az ehhez hasonló tágulási horgonyok fő előnye, hogy azonnali terhelhetőséget biztosítanak: a betonba fúrt furatba történő beütés és meghúzás után nincs kötési idő, mint vegyi dübelek esetén. A terhelés felvételét egy kúpos csavarbetét és feszítőbilincs biztosítja, amely a furat falának nekifeszülve hoz létre nagy súrlódó és alakzáró kapcsolatot. A megfelelő fúróátmérő, a furatmélység és a tiszta furatkulcsfontosságú a tervezett teherbírás eléréséhez, különösen repedt betonban, vibrációs és szeizmikus igénybevétel esetén. A horganyzott acél beltéri, illetve enyhe korróziós kitettségű környezetben nyújt hosszú távú védelmet; tartósan nedves, erősen korrozív vagy kültéri, sós környezetben a rozsdamentes vagy korrózióálló acél horgonyok választása javasolt. A megfelelően kiválasztott horgony, a statikailag helyes kiosztás és a gyártói meghúzási nyomaték betartása együtt biztosítja, hogy a rögzítési pont tartósan ellenálljon a húzó- és nyíróterheléseknek, dinamikus igénybevételeknek, valamint a mindennapi használatból fakadó igénybevételnek.
