Fischer 568862 AZ II Plus 10/20 R csavarhorgony vödörben Ø10x105 (135db/csomag)

Kiemelkedő biztonság igényes rögzítési feladatokhoz

A rozsdamentes acélból készült, nagy terhelhetőségű csavaros horgony ideális választás minden olyan feladathoz, ahol elsődleges szempont a megbízhatóság, a hosszú élettartam és a maximális biztonság. Kifejezetten nehéz tárgyak, acélszerkezetek és korlátok betonba történő rögzítéséhez lett fejlesztve, így professzionális felhasználók és igényes barkácsolók számára egyaránt tökéletes megoldás.

Miért ideális választás ez a nagy teherbírású acélhorgony?

• Nagy nyíró- és húzóterhelhetőség: kifejezetten nehéz terhekhez tervezve, gépek, emelőplatformok, lépcsők, kapuk és szerkezeti elemek rögzítéséhez is alkalmas.
• Megbízható rögzítés repedt betonban is: engedélyezett repedt és repedésmentes C20/25–C50/60 betonhoz, továbbá alkalmazható C12/15 és C80/95 betonban, valamint acélszálerősítésű betonban is.
• Rozsdamentes acél A4 kivitel: kültéri és korróziónak kitett környezetben is alkalmazható, ideális erkélykorlátokhoz, előtetőkhöz, homlokzatokhoz, kültéri létrákhoz és kábeltálcákhoz.
• Tisztítás nélküli fúrólyuk (M8–M24): a tervezett kialakításnak köszönhetően ennél a mérettartománynál nincs szükség fúrólyuk-tisztításra, így a szerelés gyorsabb és hatékonyabb.
• Változtatható rögzítési mélység: nagyfokú rugalmasságot ad, így az adott építési helyzethez optimálisan igazítható a beépítés.
• Profi rögzítéstechnika egy praktikus vödörben: a 135 darabos kiszerelés műanyag vödörben, fedéllel érkezik, ami megkönnyíti a szállítást, tárolást és a műhelyen vagy építkezésen belüli kezelést.

Felhasználási területek

Tipikus alkalmazások: korlátok, erkélykorlátok, lépcsők, acélszerkezetek, előtetők, létrák, gépalapok, emelőplatformok, kapuk, kábeltálcák, TV-konzolok, fa szerkezetek és homlokzati tartószerkezetek rögzítése.

Megfelelő építőanyagok: normál beton, repedt és repedésmentes beton (C20/25–C50/60), továbbá C12/15 és C80/95 beton, acélszálerősítésű beton, tömör mészhomoktégla.

Fő műszaki adatok és jellemzők

Alapadatok:
• Típus: tágulási (feszítő) dübel / csavaros horgony
• Anyag: rozsdamentes acél A4
• Szín: rozsdamentes acél (natúr fém felület)
• Sorozat: FAZ II Plus
• Gyártói szám: 568862
• EAN: 4048962491357
• Származás: Németország
• Kiszerelés: 135 darab
• Cikkszám: 100058131

Méretek:
• Fúróátmérő: 10 mm
• Dübel hossza: 105 mm
• Minimális fúrólyuk-mélység: 95 mm
• Minimális becsavarási (beültetési) mélység: 40 mm

Csavarkialakítás:
• Menetátmérő: M10
• Menethossz: 63 mm
• Kulcsnyílás: 17 mm (hatlapú anya)
• A szállítás tartalma: M10-es menetes szár, anyák és alátétek

Működés, teljesítmény:
• Funkció: nagy teherbírású, feszítőbilincses rögzítés
• Szerelési nyomaték (T_inst): 45 Nm
• Élettartam: akár 120 évre méretezett használat
• Engedélyezett: repedt és repedésmentes C20/25 – C50/60 beton, alkalmas C12/15, C80/95 betonhoz és acélszálerősítésű betonhoz is

Csomagolás:
• Tartály: műanyag vödör fedéllel – átlátható, tartós és könnyen kezelhető tárolási forma, ideális kivitelezőknek és szakipari felhasználóknak.

Választható kiegészítők:
• Beütő szerszámok: FABS vagy FA-ST II csavarhorgony beültető szerszámok
• Kiegészítő alátét: FFD kitöltő alátét
• Speciális rögzítéshez: FAZ II M10 kalapos anya

Egyszerű, gyors és biztonságos szerelés

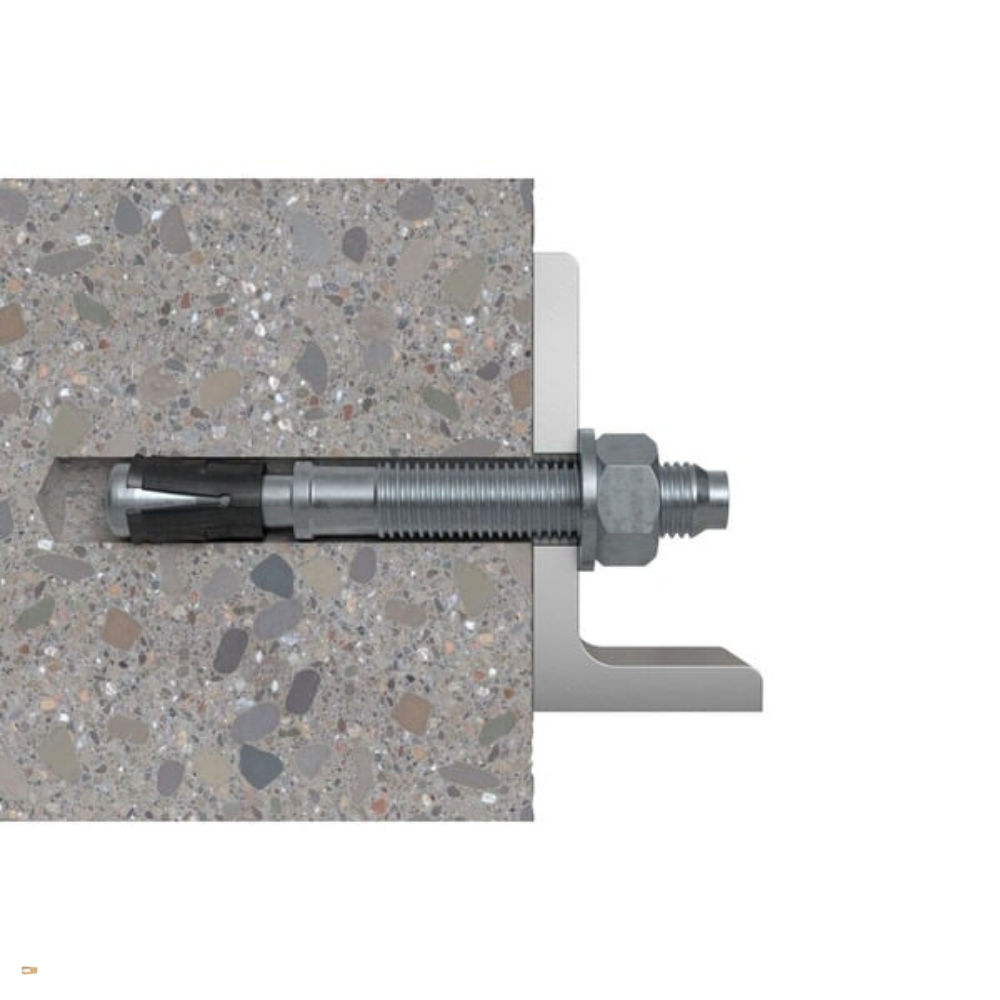

A csavaros horgony beépítése során elegendő a megfelelő átmérőjű furat elkészítése, majd a horgony kalapáccsal történő beütése a fúrt furatba. Ezután a csavart nyomatékkulccsal, a megadott 45 Nm szerelési nyomatékra kell meghúzni. A bevált feszítőbilincs-kialakítás a meghúzás során biztonságosan feszül a betonba, így az erőhatásokat hatékonyan és megbízhatóan továbbítja az alaptestbe, biztosítva a maximális teherbírást.

A gyártóról – német rögzítéstechnikai szakértelem

A fischer név világszerte egyet jelent az innovatív és megbízható rögzítéstechnikai megoldásokkal. A németországi gyártás szigorú minőségellenőrzéssel és hosszú évtizedes fejlesztési tapasztalattal párosul, amelynek eredménye a professzionális felhasználók által is elismert, kiemelkedő biztonságot nyújtó termékcsalád. A FAZ II Plus sorozatot különösen a nagy terhelésű, kritikus rögzítési pontokhoz fejlesztették, így gyakran alkalmazzák ipari, kereskedelmi és közösségi épületekben, valamint infrastrukturális projektekben.

Érdekességek és hasznos tudnivalók a csavaros horgonyokról

• A nagy teherbírású tágulási (feszítő) dübelek a mechanikus rögzítéstechnika egyik legfontosabb elemei: a feszítőpersely a meghúzás során ráfeszül a furat falára, így jön létre az erős, alakzáró kapcsolat.
• A rozsdamentes acél A4 különösen ellenálló kloridos, nedves, kültéri vagy enyhén savas környezetben, ezért gyakran alkalmazzák tengerparti környezetben, ipari létesítményekben és közterületi szerkezeteknél.
• A változtatható rögzítési mélység lehetővé teszi a teherbírás és az anyagvastagság optimalizálását: vastagabb betonban mélyebbre, vékonyabb szerkezeteknél sekélyebbre tervezhető a beültetés.
• A repedt betonra vonatkozó engedélyek különösen fontosak olyan épületeknél, ahol dinamikus terhelés, szeizmikus igénybevétel vagy hőmozgás miatt repedések alakulhatnak ki – ilyen esetekben a nem megfelelő rögzítők biztonsági kockázatot jelentenek.
• Az akár 120 éves tervezett élettartam azt jelzi, hogy megfelelő beépítés mellett a horgony hosszú távon, szerkezeti élettartam-szinten is megbízhatóan működik, így alkalmas tartós építmények és szerkezetek rögzítésére.
• A nagy teherbírású acélhorgonyokat nemcsak új építésnél, hanem felújításoknál, utólagos acélszerkezetek és gépek beépítésénél is előszeretettel használják, mivel bontás nélkül, gyorsan és tisztán lehet stabil rögzítési pontokat létrehozni betonban.
• A megfelelő átmérőjű és mélységű furat, valamint a pontos szerelési nyomaték betartása kulcsfontosságú a csavaros horgonyok maximális teherbírásához – ezért professzionális felhasználóknál a nyomatékkulcs használata alapkövetelmény.
