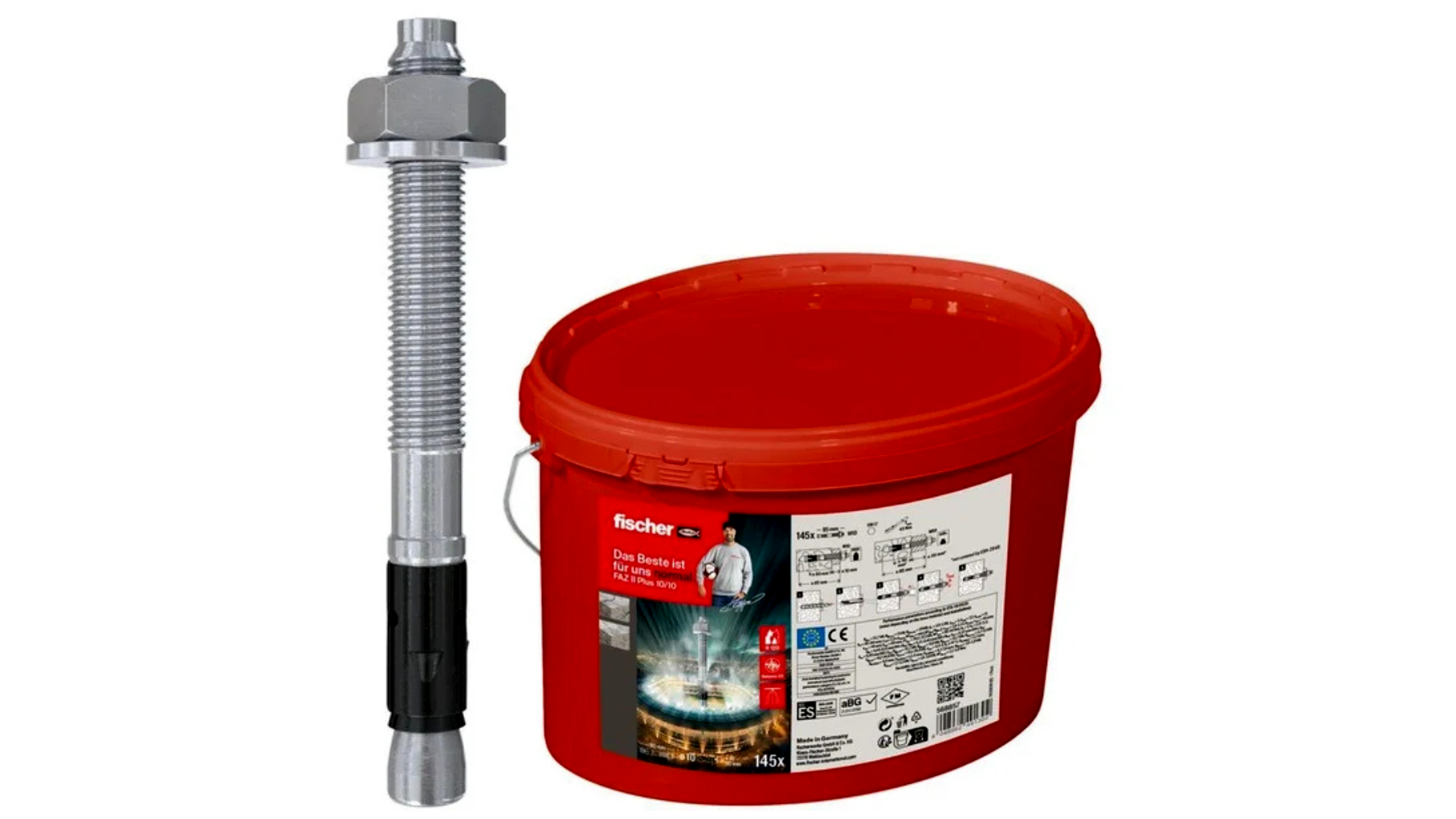

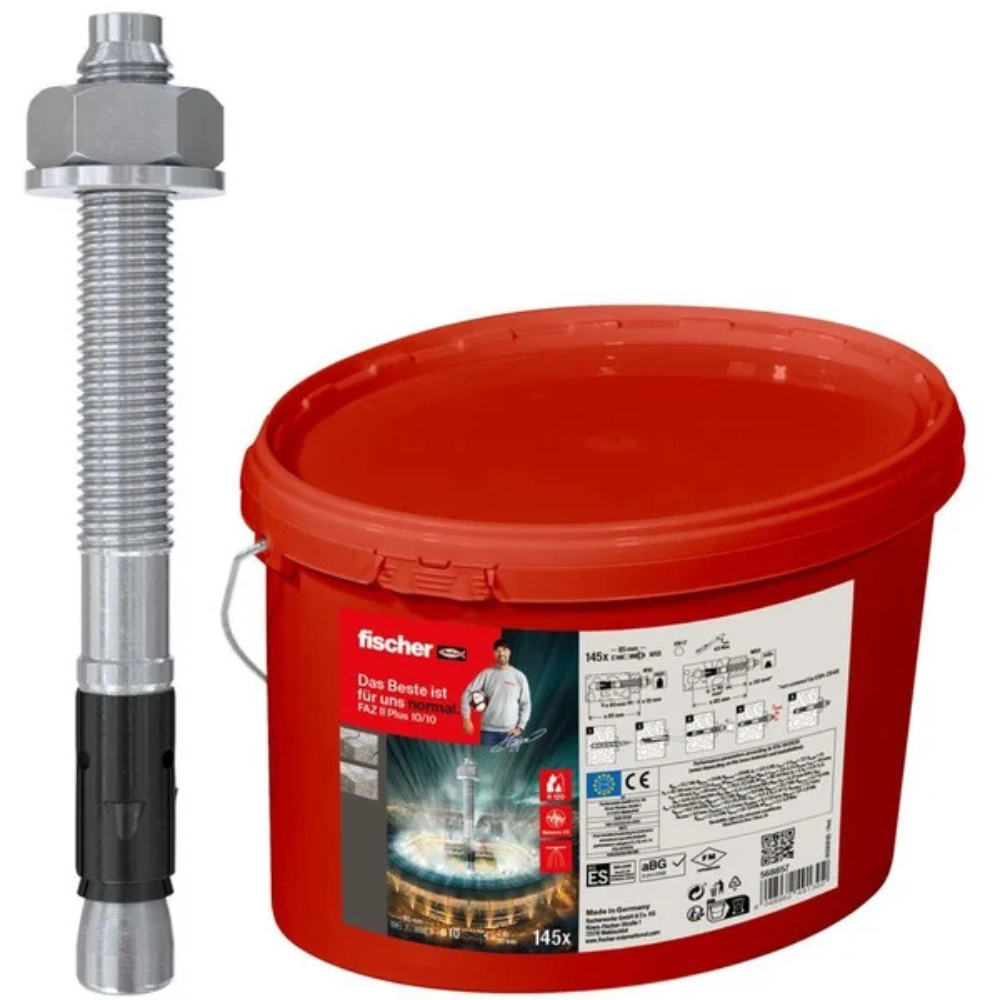

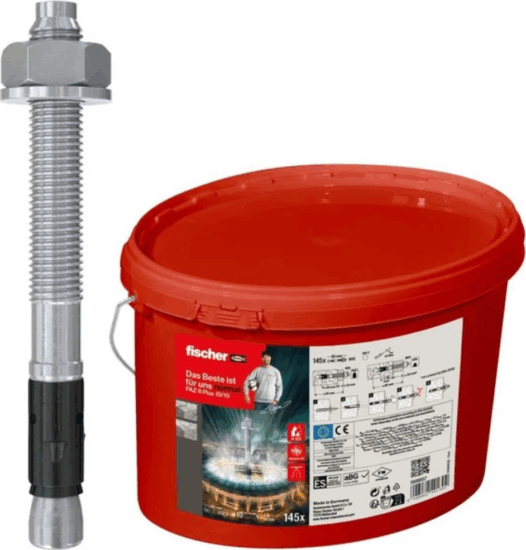

Fischer 568857 FAZ II Plus 10/10 Csavaros horgony dübel vödörben Ø10 95mm (145 db / csomag)

Professzionális rögzítés nagy terhelésekhez betonban

A feszítőhüvelyes acélhorgony ideális megoldás minden olyan szereléshez, ahol a biztonság, a nagy teherbírás és a hosszú élettartam a legfontosabb szempont. Kifejezetten masszív, nagy nyíró- és húzóterhelésű kapcsolatokhoz fejlesztették ki, repedt és repedésmentes betonban egyaránt megbízhatóan teljesít, akár szeizmikus igénybevétel esetén is.

Alkalmazási területek – ahol a rögzítés nem hibázhat

Ez a nagy teljesítményű acélhorgony ideális választás:

• gépek, emelőplatformok, acélszerkezetek, lépcsők, korlátok,
• kapuk, konzolok, TV-konzolok, kábeltálcák, tartószerkezetek,
• homlokzati alátétszerkezetek, fa- és acélgerendák,
• egyéb nagy terhelésű ipari és építőipari rögzítések esetén.

Megfelelő tömör betonhoz és mészhomoktégla falazatokhoz, így sokféle építési helyzetben használható.

Főbb előnyök és jellemzők

• Nagy teherbírás repedt betonban is: speciális feszítőkengyel biztosítja a terhek optimális átadását a betonba.
• Változtatható beépítési mélység: rugalmasan igazítható a terheléshez és a falvastagsághoz.
• Egyszerű, gyors szerelés: kalapáccsal beüthető, majd nyomatékkulccsal meghúzható; az M8–M24 mérettartományban a furattisztítás elhagyható, ami jelentősen gyorsítja a szerelést.
• Hosszú élettartam: akár 120 év tervezett élettartam építőipari felhasználásra.
• Minőségi alapanyag: elektro-horganyzott acél, beltéri felhasználásra optimalizálva.
• Gazdaságos kiszerelés: 145 darabos, fedeles műanyag vödörben, praktikus, rendezetten tárolható készlettel.

Műszaki adatok és kivitel

• Típus: tágulási (feszítő) acél dübel / csavaros horgony
• Sorozat: FAZ II Plus
• Anyag: horganyzott acél (elektro-horganyzott kivitel)
• Szín: ezüst
• Méret: 10/10 (M10 menetes kivitel)
• Fúróátmérő: 10 mm
• Dübel hossza: 95 mm
• Minimális fúrólyuk-mélység: 85 mm
• Minimális becsavarási / beütési mélység: 40 mm
• Menetátmérő: M10
• Menethossz: 53 mm
• Meghúzási nyomaték (T_inst): 45 Nm
• Kulcsnyílás méret: 17 mm
• Mennyiség a csomagban: 145 db horgony
• Kiszerelés: műanyag vödör fedéllel
• Cikkszám: 100058123
• Gyártói szám: 568857
• EAN: 4048962491302
• Gyártás helye: Németország

Engedélyezett építőanyagok és alkalmazhatóság

Megfelelő építőanyagok: beton, tömör mészhomoktégla, acélszálerősítésű beton.

Engedélyezett betonminőségek: repedt és repedésmentes C20/25 – C50/60 betonhoz, továbbá alkalmas C12/15 és C80/95 betonhoz, valamint acélszálerősítésű betonhoz is. Ez a széles engedélyezett tartomány ideális választássá teszi felújításoknál, új építéseknél és ipari projektek esetén.

Szerelési jellemzők

• Kalapáccsal beüthető, így gyors és pontos pozicionálás érhető el.
• Nyomatékkulccsal meghúzandó, biztosítva a megfelelő feszítést és teherbírást.
• A jól bevált feszítőbilincs-kialakítás révén a horgony a betonban biztonságosan „ékeli be” magát, ez garantálja a nagy húzó- és nyíróerő-felvételt.

A csomag tartalmazza a szükséges kiegészítőket: M10-es menetes horgonyokat, 53 mm menethosszal, hozzá illő alátétekkel és 17 mm-es kulcsnyílású anyákkal, így a szereléshez minden lényeges elem kéznél van.

Választható kiegészítők és professzionális szerelés

A még gyorsabb és egyenletesebb beépítés érdekében az alábbi kiegészítők használhatók:

• FABS vagy FA-ST II csavarhorgony beültető szerszámok – a horgonyok precíz és kíméletes beütéséhez,
• FFD kitöltő alátét – hézagkitöltéshez, beállításhoz,
• FAZ II M10 kalapos anya – esztétikus, védett kötéshez például látható felületeken.

Miért érdemes a német gyártó megoldását választani?

A Fischer név világszerte egyet jelent a professzionális rögzítéstechnikával. Németországban fejlesztett és gyártott horgonyrendszerei évtizedek óta meghatározóak az építőiparban. A laboratóriumi és gyakorlati tesztekkel igazolt teherbírás, a minőségtanúsított gyártási folyamatok és a folyamatos innováció biztosítja, hogy a beépített kötéseknél hosszú távon is számíthatunk a teljesítményre.

Hasznos tudnivalók a nagy teherbírású acélhorgonyokról

• Tervezés: nagy terhelésű rögzítések esetén mindig vegye figyelembe a beton minőségét, a beépítési mélységet, a peremtávolságot és a horgonyok közötti távolságot. Ezek döntően befolyásolják a megengedett terheket.
• Helyes fúrás: pontos, a megadott átmérőjű és mélységű furat szükséges; fúráskor kerülje a túlzott ütvefúrási üzemmódot acélszálerősítésű beton esetén, és ügyeljen a megfelelő furatminőségre.
• Meghúzási nyomaték: a gyártó által előírt 45 Nm betartása kulcsfontosságú a biztonságos rögzítéshez; alul- vagy túlhúzás esetén a teherbírás csökkenhet.
• Korrózióvédelem: az elektro-horganyzott kivitel elsősorban beltéri, száraz környezetben ajánlott. Kültéri, nedves vagy agresszív környezetben speciális korrózióálló (pl. rozsdamentes, tűzihorganyzott) változatok használata javasolt.
• Élettartam: az akár 120 éves tervezett élettartam a megfelelő beépítésre és az előírt környezeti feltételekre vonatkozik – ezért kiemelten fontos a szakszerű szerelés.

A magas szintű biztonságot, gyors szerelést és jól kalkulálható teherbírást nyújtó nagy teherbírású acélhorgony elsősorban szakembereknek, kivitelezőknek és ipari felhasználóknak készült, de igényes, tervezetten dolgozó barkácsolók számára is ideális választás, ha komoly, tartós rögzítésre van szükség betonban.
