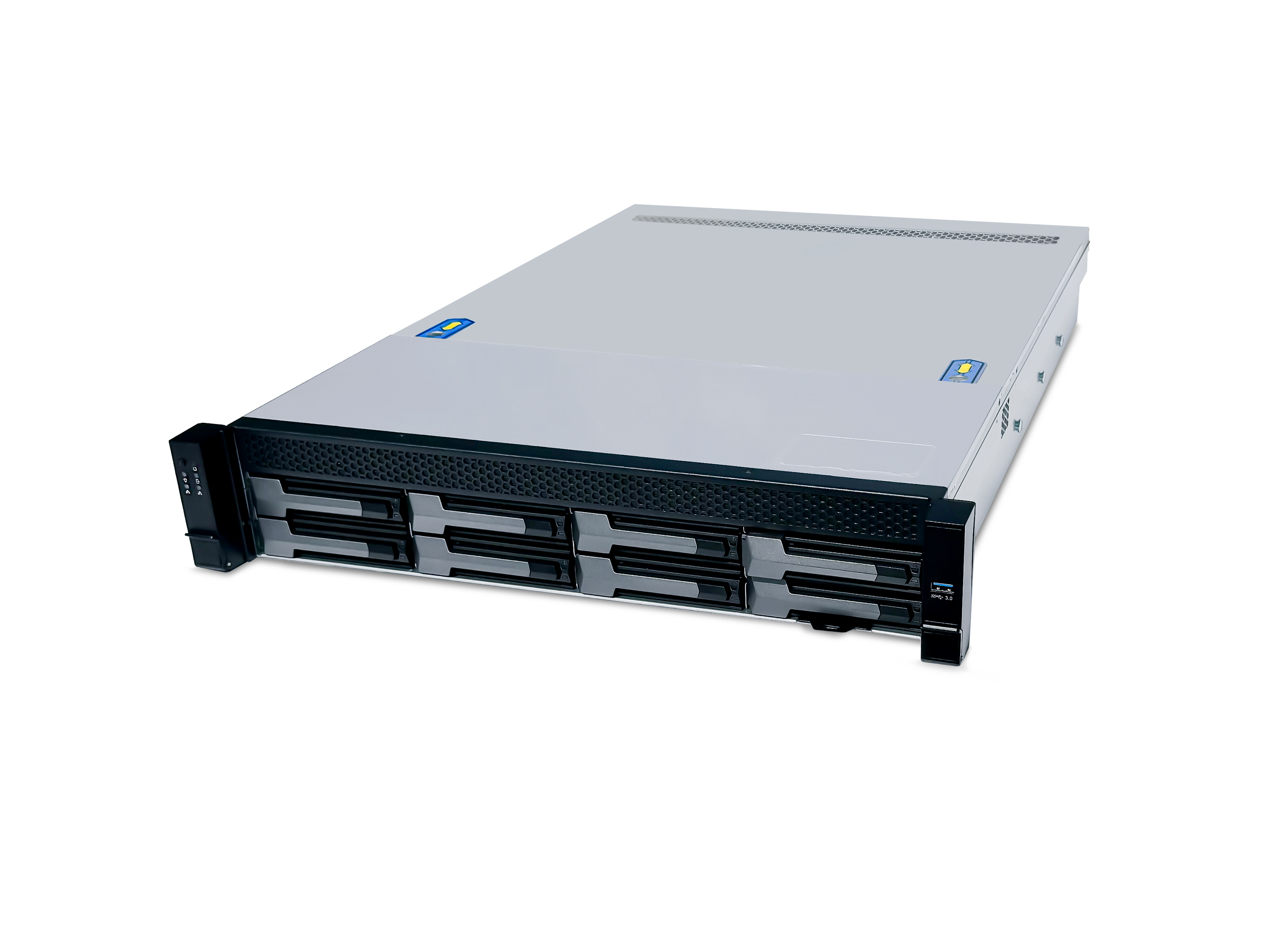

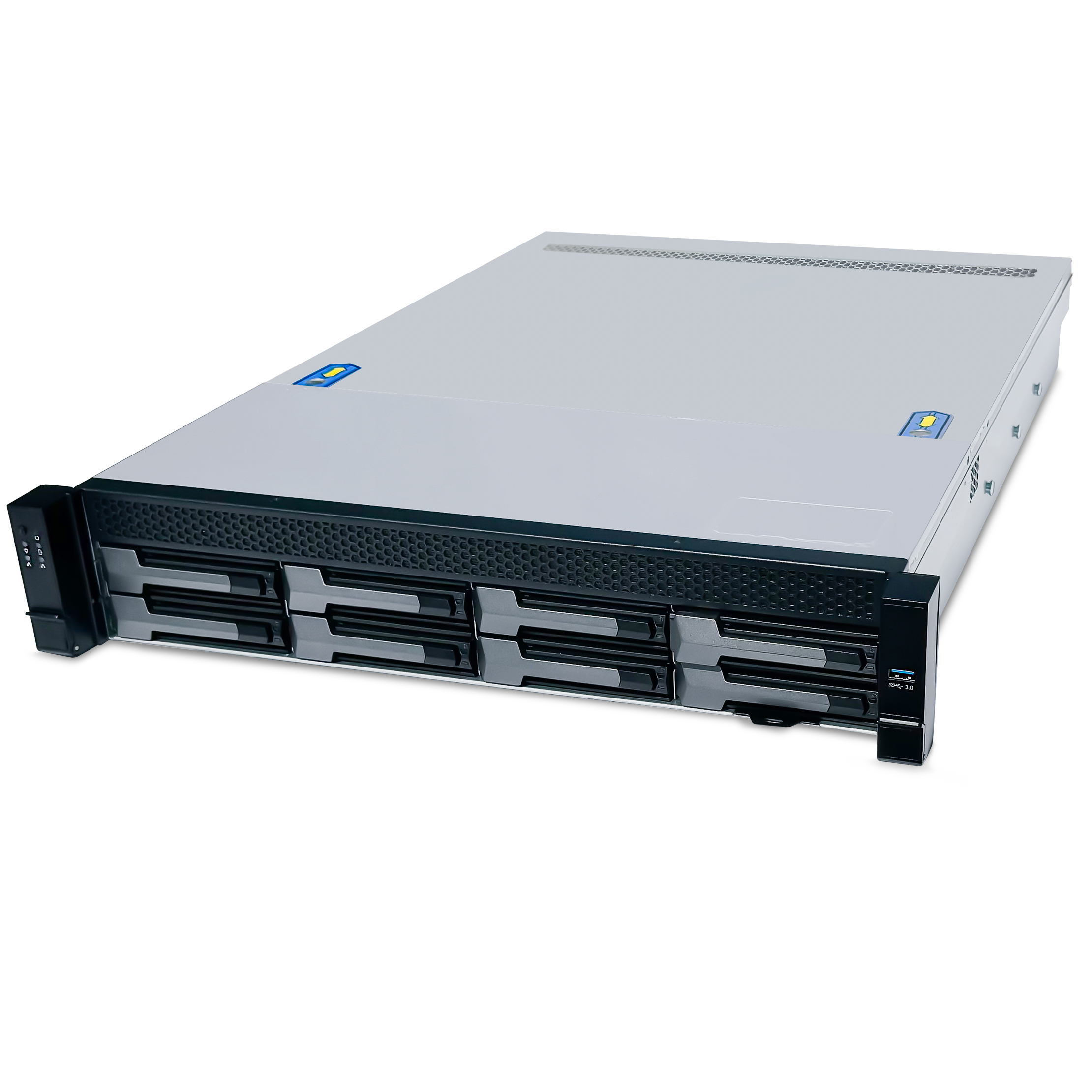

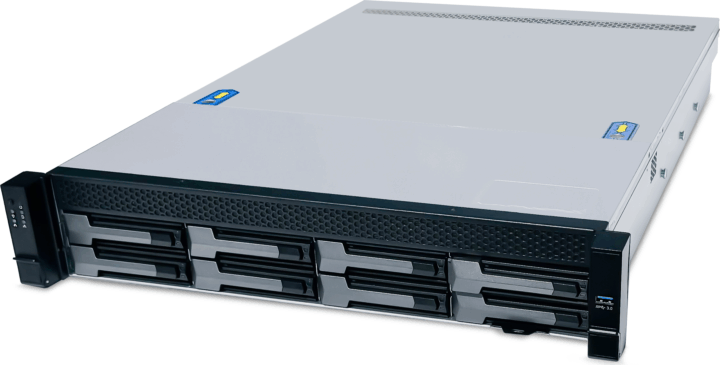

FANTEC SRC-TL-2680X07 2U Rack szerverház (65 x 45 x 8,9 cm) - Szürke

Professzionális 2U rack ház nagyvállalati tárhelymegoldásokhoz

Ez a masszív, ipari felhasználásra tervezett 2U rack szerverház ideális választás nagy teljesítményű tárhely- és szerverkörnyezetekhez, ahol a megbízhatóság, a jó hozzáférhetőség és a jövőbiztos csatlakozások kiemelten fontosak. A 12G SAS backplane, a 8 darab forrócsere-kompatibilis merevlemezhely és a toolless rögzítés gyors szerelést és rugalmas bővíthetőséget tesz lehetővé.

Főbb jellemzők

• 2U IPC storage felépítés, 19"-os rack szekrényekhez tervezve
• 8× 3,5" meghajtóhely kivehető carrier tálcákkal
• 12G SAS/SATA backplane, 2× SFF-8643 csatlakozóval
• Szerszám nélküli rögzítés 3,5" HDD-khez (toolless "TL" megoldás)
• Támogatja a 6G SATA és SAS HDD-ket, SSD-ket is
• 3× 80 mm-es, golyóscsapágyas középső ventilátor az optimális hűtésért
• 7× low profile PCI bővítőhely nagy bővíthetőséghez
• Előlapi USB 3.2 csatlakozó (megfelelő alaplap esetén)
• Előlapi státusz LED-ek (Power, HDD, 2× LAN) és nyomógombok
• Előkészítve 2U szerver tápegységhez és redundáns NT-MR tápegységhez

Rugalmas tárolókapacitás – akár 8 meghajtóval

Az előlapon 8 darab 3,5" meghajtóhely áll rendelkezésre, melyek mindegyike kivehető carrier tálcára szerelt. A 3,5" merevlemezek szerszám nélkül, egyszerűen felpattinthatók a tálcára, így a meghajtócsere gyorsan és hatékonyan elvégezhető nagyobb rendszerekben is. 2,5" SSD-k esetén a meghajtók csavarral rögzíthetők a carrierre, biztos, stabil illesztéssel.

Az előlapi backplane SAS / SATA csatlakozókkal dolgozik, 12G sebességgel, így nagy sávszélességű, modern tárhelymegoldások kiépítésére is alkalmas. A ház a 6G-s SATA és SAS meghajtókkal egyaránt teljes mértékben kompatibilis.

Professzionális 12G backplane és csatlakozók

Backplane jellemzők:
• SAS / SATA támogatás 8× meghajtóhoz, 12G sebességgel
• 2× SFF-8643 csatlakozó: csatlakozónként 4× SAS/SATA vonal
• 2× 4-pin Molex tápbemenet a backplane tápellátásához
• Kompatibilis 29/22 tűs (női) SAS/SATA merevlemezekkel
• Támogatott feszültségek: +12V, +5V, +3,3V

Ezzel az elrendezéssel akár nagy teljesítményű RAID vezérlők is könnyedén csatlakoztathatók, ami ideálissá teszi a házat NAS, archiváló vagy nagy terhelésű szerverfeladatok ellátására.

Hűtés és légáramlás ipari környezetre optimalizálva

A középső válaszfalon elhelyezett 3× 80 mm-es, golyóscsapágyas ventilátor gondoskodik a meghajtók és a rendszerkomponensek folyamatos hűtéséről. A ventilátorok a backplane-re csatlakoznak, fordulatszabályozás nélkül üzemelnek, ami stabil, kiszámítható légáramlást biztosít 24/7 jellegű használat esetén is.

Alaplap- és bővítőkártya támogatás

Támogatott alaplap formátumok: M-ATX, ATX, SSI CEB (12" x 13")
PCI bővítőhelyek: 7× low profile PCI slot

A különböző formátumok támogatása lehetővé teszi, hogy a ház egyaránt alkalmas legyen klasszikus szerver alaplapokhoz, munkaállomásokhoz vagy dedikált tárolóvezérlős megoldásokhoz. A 7 low profile bővítési lehetőség több hálózati kártya, RAID vezérlő, HBA vagy egyéb PCIe kártya egyidejű használatát is támogatja.

Méretek, anyaghasználat, kialakítás

Méretek (Sz × Mé × Ma): 650 × 450 × 89 mm
Beépítési mélység: 680 mm
Bauhöhe: 2 HE (2U)
Anyag: SGCC acél (1,0 mm vastagság)
Előlap: eloxált alumínium, fekete
Fogantyúk: eloxált alumínium, fekete
Tömeg: kb. 12,5 kg

A robusztus SGCC acélváz és az igényes alumínium előlap ipari környezetben is magas mechanikai védelmet, ugyanakkor esztétikus megjelenést biztosít. A ház teteje patentzárral (klipszelve) rögzül, szükség esetén csavarokkal is biztosítható a még magasabb mechanikai biztonság érdekében.

Előlapi kezelő- és kijelzőelemek

Előlapi csatlakozók és jelzések:
• 1× USB 3.2 (5G) – megfelelő belső headerrel rendelkező alaplap szükséges
• LED-ek: 1× Power, 1× HDD aktivitás, 2× LAN státusz
• Nyomógombok: 1× Power on/off, 1× Reset (süllyesztett kivitel biztonsági okokból)

Az előlapi vezérlőknek köszönhetően a rendszer egyszerűen indítható, újraindítható, illetve a hálózati aktivitás és a tápegység állapota is könnyen áttekinthető.

Tápegység-kompatibilitás és bővítési lehetőségek

A ház tápegység nélkül kerül forgalomba, de több professzionális tápmegoldás is támogatott:

• Előkészítve 2U szerver tápegység számára (pl. FANTEC NT-2U60E)
• Tartozék tápegység-tartó konzol az NT-MR szériás redundáns tápegységekhez (pl. 2169)
• Kompatibilis teleszkópos sínek: FANTEC SRC-SR30 (2588), klipszes, nem csavarozott rögzítéssel

Belső SSD rögzítési lehetőségek

Az előlapi fedél alatt további 2× 2,5" SSD belső rögzítésére van lehetőség, így az operációs rendszer vagy speciális cache / log SSD-k különválaszthatók a tömegtárolótól. Ez nemcsak a teljesítményt, hanem a rendszeráttekinthetőséget is növeli.

Műszaki adatok – összefoglaló

Formátum és felépítés: 19" rack storage ház, 2U magasság, 680 mm beépítési mélység
Alaplap támogatás: M-ATX, ATX, SSI CEB (12" × 13")
Meghajtóhelyek: 8× 3,5" hot-swap carrier, 2× belső 2,5" SSD pozíció
Backplane: SAS/SATA, 12G, 2× SFF-8643, 2× 4-pin Molex táp
Ventilátorok: 3× 80 mm, golyóscsapágyas, nem szabályozott, backplane csatlakozással
PCI bővítőhelyek: 7× low profile PCI
Csatlakozók elöl: 1× USB 3.2 (5G), LED-ek (Power, HDD, 2× LAN), Power/Reset gomb
Anyag: 1,0 mm SGCC acél, eloxált alumínium front és fogantyúk
Termékazonosító: cikkszám 2586, EAN 4250273425864

Miért ideális választás szerver- és tárhelyrendszerekhez?

Ez a 2U rack ház kifejezetten olyan környezetekbe készült, ahol:

• nagy megbízhatóság és folyamatos üzem (24/7) szükséges
• fontos a gyors, szerszám nélküli meghajtócsere
• egyszerre több SAS/SATA meghajtó és nagy sebességű backplane használata követelmény
• kritikus bővítőkártyák (RAID, HBA, hálózati adapterek) beépítése szükséges
• hosszú távon is stabil, jól hűtött, könnyen karbantartható rendszerre van szükség

Érdekességek és hasznos tudnivalók a rack storage házakról

• A 12G SAS backplane jelentős sávszélességet biztosít: egyetlen SFF-8643 csatlakozón 4 meghajtó érhető el, így nagy sebességű RAID 5, RAID 6 vagy RAID 10 tömbök is könnyen kialakíthatók.
• A toolless (szerszám nélküli) carrier megoldás különösen adatközpontokban hasznos, ahol gyakori a meghajtók cseréje, bővítése vagy újrakonfigurálása.
• A 2U formfaktor jó kompromisszum a sűrűség és a hűthetőség között: több szerver helyezhető el egy 42U rackszekrényben, miközben a légáramlás és a kábelezés még jól kezelhető marad.
• A SAS csatoló felépítéséből adódóan megbízhatóbb és nagyobb terhelésre tervezett, mint a klasszikus asztali SATA megoldások, ezért különösen alkalmas vállalati környezetekben futó adatbázisok, virtualizációs platformok és fájlszerverek alá.
• A low profile PCI kialakításnak köszönhetően energiatakarékos, kompakt bővítőkártyák használhatók, amelyek jól illeszkednek a sűrűn beépített, nagy rendelkezésre állású rendszerekhez.
• A belső, külön rögzíthető 2,5" SSD-k ideálisak rendszermeghajtónak vagy cache-nek, így az adatlemezek teljesítménye és élettartama is javítható, ha az intenzív IO műveletek egy részét ezek veszik át.
