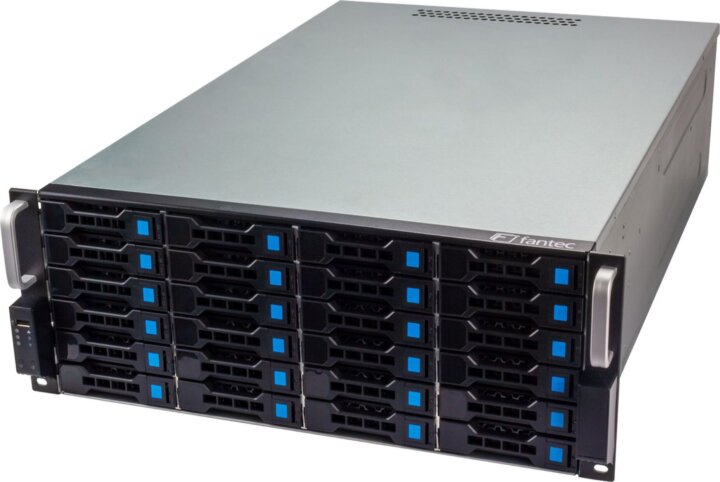

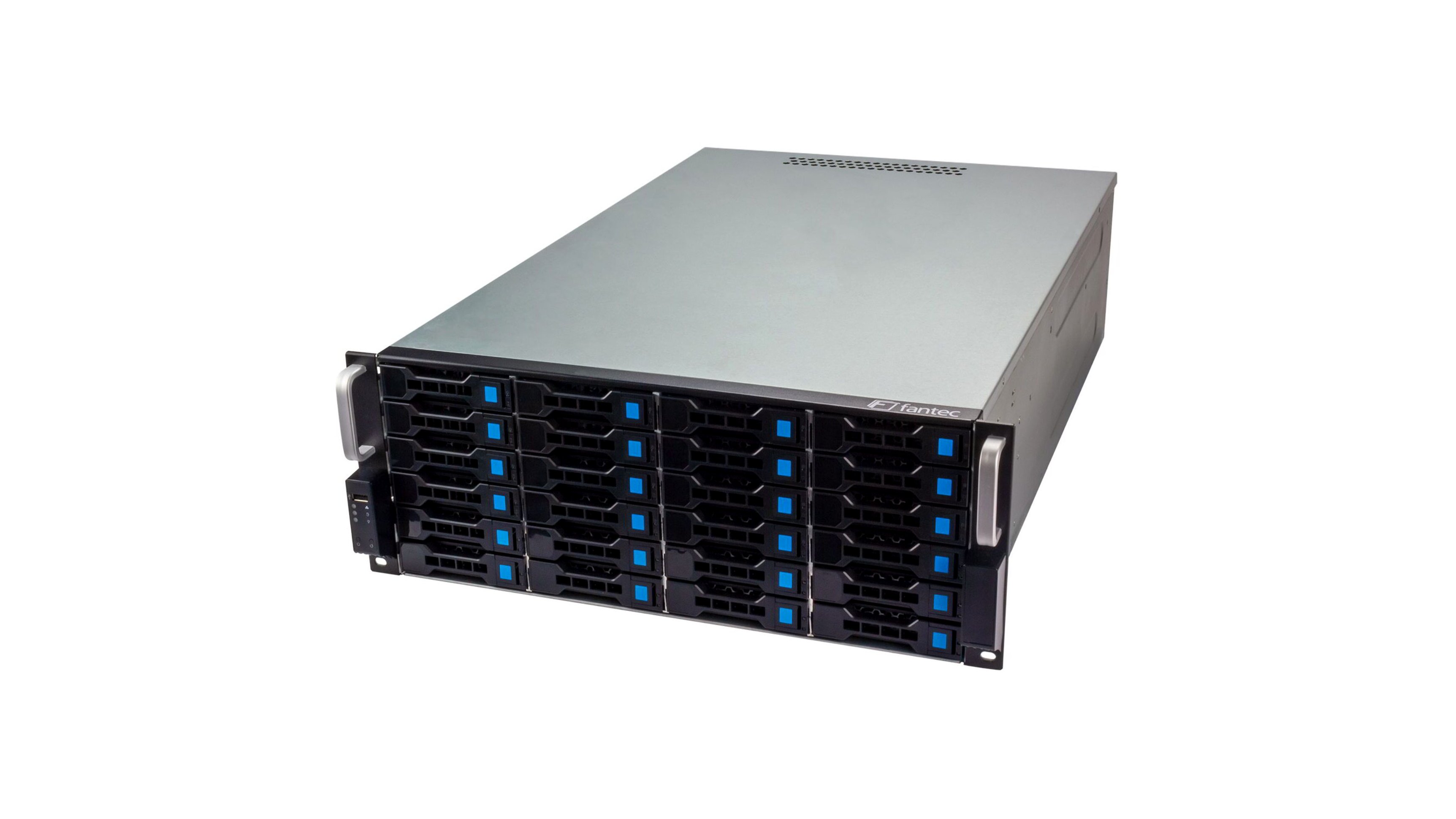

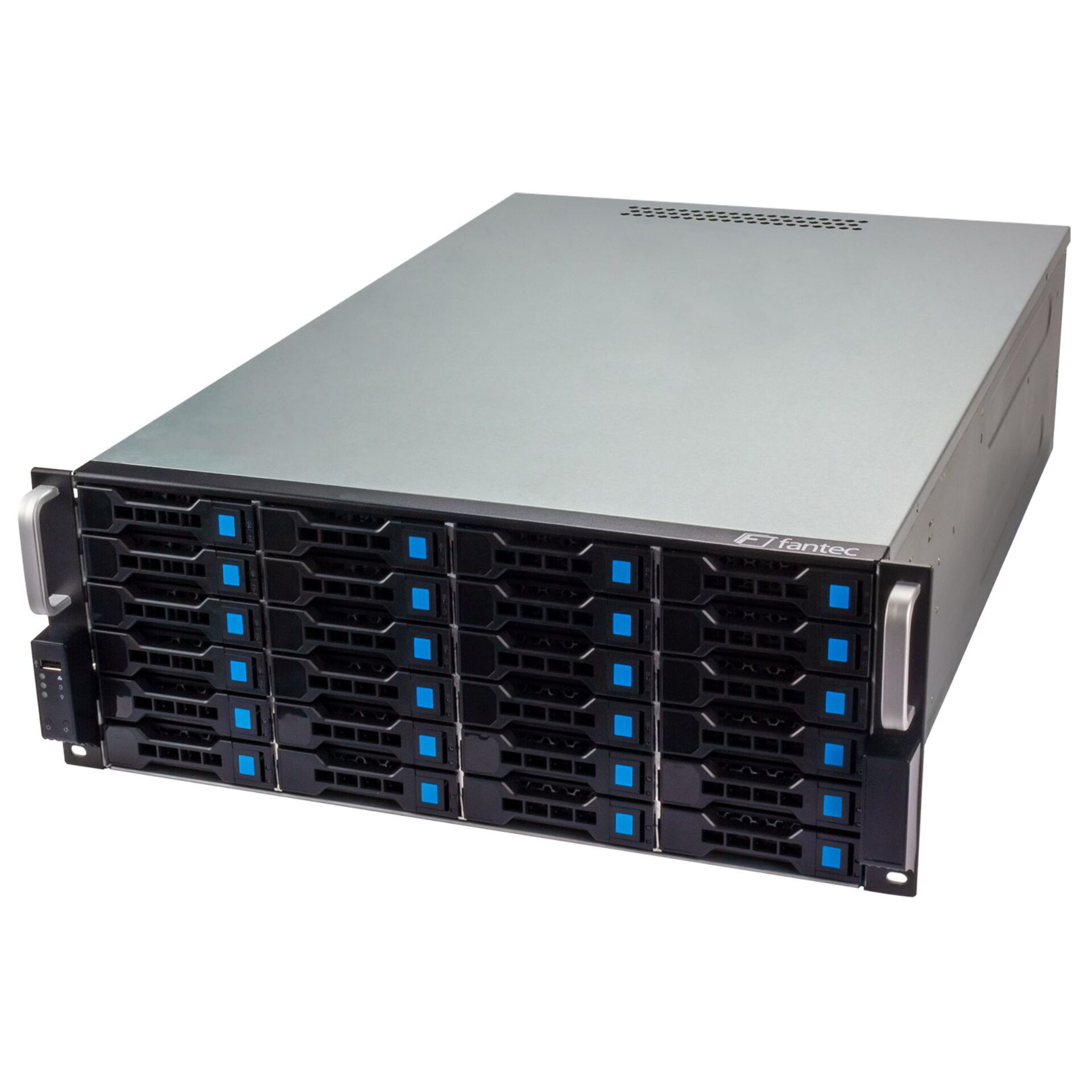

Fantec SRC-4240X07-6GE 4U Rack Szerver Ház - Ezüst

Professzionális 4U rack tárolómegoldás nagyvállalati és szerverközponti felhasználásra

Masszív, 19”-os ipari tárolóház, amelyet kifejezetten nagy kapacitású adatközponti, szerver-, NAS- és archiváló rendszerekhez terveztek. Robusztus acélháza, előtelepített 6G expander backplane-je és a SAS/SATA kompatibilitás ideális alapot biztosít megbízható, folyamatos 24/7 üzemre, akár 24 darab nagy teljesítményű HDD vagy SSD használata mellett.

Főbb jellemzők

✓ 4U IPC tárolóház 19”-os rackszekrényekhez
✓ 24 hot-swap 3,5”/2,5” SAS/SATA meghajtóhely expander backplane-nel
✓ 3x 120 mm hot-swap + 2x 80 mm ventilátor a hatékony adatközponti hűtéshez
✓ Kompatibilis M-ATX, ATX, E-ATX, SSI CEB, SSI EEB alaplapokkal
✓ Nagy teherbírású, 1,0 mm SECC acél váz, ezüst színű kialakítás
✓ Előlapi USB 2.0 csatlakozó, Power és Reset gomb
✓ Előkészítve teleszkópsínekhez (opcionálisan bővíthető)

Nagy kapacitás, rugalmas meghajtókezelés

A ház 24 darab külső, hot-swap meghajtórekesszel rendelkezik, amelyekbe 3,5” és 2,5” SAS vagy SATA merevlemezek és SSD-k egyaránt beépíthetők. Minden fiók két LED-del segíti az üzemfelügyeletet:

• 24x sárga Power LED – világít csatlakoztatott meghajtónál
• 24x kék Status LED – villog aktív adatforgalom esetén

A 24 rekeszen felül a belső térben 2x 2,5” belső meghajtó is elhelyezhető (pl. rendszer- vagy cache-meghajtóként), így a tároló funkcionálhat komplex szerverplatformként is.

Fejlett 6G expander backplane, SAS/SATA támogatással

Az előre telepített backplane kifejezetten nagy megbízhatóságú, professzionális környezethez készült:

• Kompatibilis SAS 12 Gbit/s csatlakozókkal (visszafelé kompatibilis)
• Kompatibilis SATA 6 Gbit/s csatlakozókkal (visszafelé kompatibilis)
• Támogatott meghajtók: SAS és SATA 29/22 pin (női) csatlakozóval
• 3x SFF-8087 – mindegyik 1x SFF-8087–8x SAS/SATA csatlakozásra
• 6x 4 tűs Molex tápcsatlakozó a backplane tápellátásához
• Támogatott feszültségek: +12 V, +5 V, +3,3 V (modern HDD/SSD kompatibilitás)

Az expander backplane jelentősen leegyszerűsíti a kábelezést: kevesebb HBA/RAID kártya kimenetre van szükség, az összeköttetések átláthatóbbak, ami fontos szempont nagy rack rendszerek építésénél.

Hűtés és légáramlás 24/7 üzemhez optimalizálva

Az ipari üzemre tervezett ház erős, folyamatos légáramlást biztosít a meghajtók és a belső komponensek számára:

• 3x 120 mm hot-swap ventilátor a középső válaszfalon, a backplane és az alaplap között
• 2x 80 mm ventilátor a ház hátoldalán

Ez a konfiguráció kifejezetten alkalmas nagy sűrűségű HDD-k hűtésére még terhelt, RAID-es környezetben is. A hot-swap kivitelnek köszönhetően a központi 120 mm-es ventilátorok karbantartáskor vagy csere esetén a rendszer leállítása nélkül cserélhetők.

Kompatibilitás és bővíthetőség

A ház számos alaplaptípust támogat, így rugalmasan igazítható a kívánt platformhoz:

• Alaplapméretek: 12" x 10,5", 12" x 13"
• Támogatott szabványok: M-ATX, ATX, E-ATX, SSI CEB, SSI EEB
• 7 db PCI bővítőhely (HBA, RAID kártyák, hálózati kártyák stb. számára)

A 4U magasság és a 680 mm-es beépítési mélység ideálissá teszi nagy teljesítményű, több bővítőkártyát és nagy számú meghajtót igénylő rendszerekhez. A ház teleszkópsínekkel bővíthető, így könnyen kihúzható és szervizelhető rack szekrényben is.

Előlapi kezelőszervek és csatlakozók

• Power (EIN/AUS) kapcsoló
• System Reset gomb
• USB 2.0 előlapi csatlakozó (host, Front-USB)

Az előlapi USB ideális telepítéskor, karbantartáskor vagy diagnosztikához (pl. USB-s telepítő média, rendszereszközök csatlakoztatása).

Anyagminőség és kialakítás

• Ház anyaga: 1,0 mm SECC horganyzott acél
• Ház színe: ezüst
• Előlap: anodizált alumínium, fekete
• Fogantyúk: anodizált alumínium, ezüst
• Magasság: 4U
• Beépítési mélység: 680 mm
• Kivitel: 19” rack storage ház

A masszív SECC acélváz és az alumínium előlap illetve fogantyúk hosszú távú, stabil és biztonságos rögzítést tesznek lehetővé ipari környezetben és adatközpontokban.

Műszaki adatok – összefoglaló

Típus és formátum: 19" storage ház, 4U, beépítési mélység 680 mm, IPC tároló kivitel
Alaplap támogatás: M-ATX, ATX, E-ATX, SSI CEB, SSI EEB (12" x 10,5", 12" x 13")
Meghajtóhelyek: 24x 3,5"/2,5" külső hot-swap SAS/SATA, 2x 2,5" belső
Backplane: SAS/SATA 6G expander 24 meghajtóhoz, 3x SFF-8087, 6x 4 tűs Molex, +12V/+5V/+3,3V támogatás
Ventilátorok: 3x 120 mm (hot-swap, középső zóna), 2x 80 mm (hátlap)
Bővítőhelyek: 7x PCI slot
Csatlakozók: USB 2.0 host előlapi port, Power, Reset
Anyag: 1,0 mm SECC horganyzott acél, anodizált alumínium előlap és fogantyúk
Szín: Ezüst ház, fekete előlap

FANTEC – tapasztalat a professzionális tárolásban

A FANTEC német gyártóként ismert a megbízható tárolóházakról, rack és külső ház megoldásairól. Termékeit kifejezetten nagy rendelkezésre állású, hosszú távú üzemre tervezik, amelyeket gyakran alkalmaznak adatközpontokban, videómegfigyelő rendszerekben, médiatáraknál és vállalati biztonsági mentési/archiváló környezetekben. A konstrukcióknál kiemelt szerepet kap a stabilitás, a hűtés, a könnyű szervizelhetőség és a szabványos csatlakozók használata.

Felhasználási területek és hasznos tudnivalók

Tipikus felhasználási területek: nagy kapacitású RAID tároló (RAID 5/6/10), iSCSI vagy FC SAN végpont, virtualizációs környezet háttértára, Veeam/backup szerver, videómegfigyelő (NVR) tároló, média- és fájlszerver, archívum és hosszú távú adatmegőrzés.

Gyakorlati tudnivalók a tervezéshez: 24 meghajtó esetén érdemes számolni a teljes áramfelvétellel (különösen nagy kapacitású, 7200 rpm-es HDD-k mellett), és ennek megfelelő teljesítményű, redundáns tápegységet használni. A SAS expander backplane miatt kevesebb HBA/RAID port is elegendő, de célszerű olyan vezérlőt választani, amely hivatalosan támogatja a SAS expander használatát. A megfelelő légáramlás biztosítása érdekében ajánlott a rack szekrényben elegendő elő- és hátoldali szellőzést illetve rendezett kábelezést kialakítani.

Miért előnyös a 4U kivitel? A 4U magasság lehetővé teszi a nagyobb processzorhűtők, redundáns tápegységek, több PCI kártya és nagyszámú meghajtó egyidejű használatát. Ez különösen hasznos, ha a tárolóegységet nem csak egyszerű JBOD-ként, hanem teljes értékű szerverként, virtualizációs hostként vagy all-in-one megoldásként kívánják alkalmazni.

Adatbiztonság és üzemeltetés: a független állapotjelző LED-ek, a hot-swap ventilátorok és a szabványos csatlakozók megkönnyítik a hibakeresést és a cseréket. Megfelelő RAID konfigurációval és rendszeres mentési stratégiával ez a tárolóház ideális alap lehet olyan rendszerekhez, amelyeknél az adatbiztonság, a folyamatos rendelkezésre állás és a könnyű bővíthetőség kiemelt követelmény.
