Digitus DN-96330/9 19" LC OS2 Optikai Patch Panel 6 port - Fehér

Professzionális megoldás optikai hálózatok rendezett, biztonságos kiépítéséhez

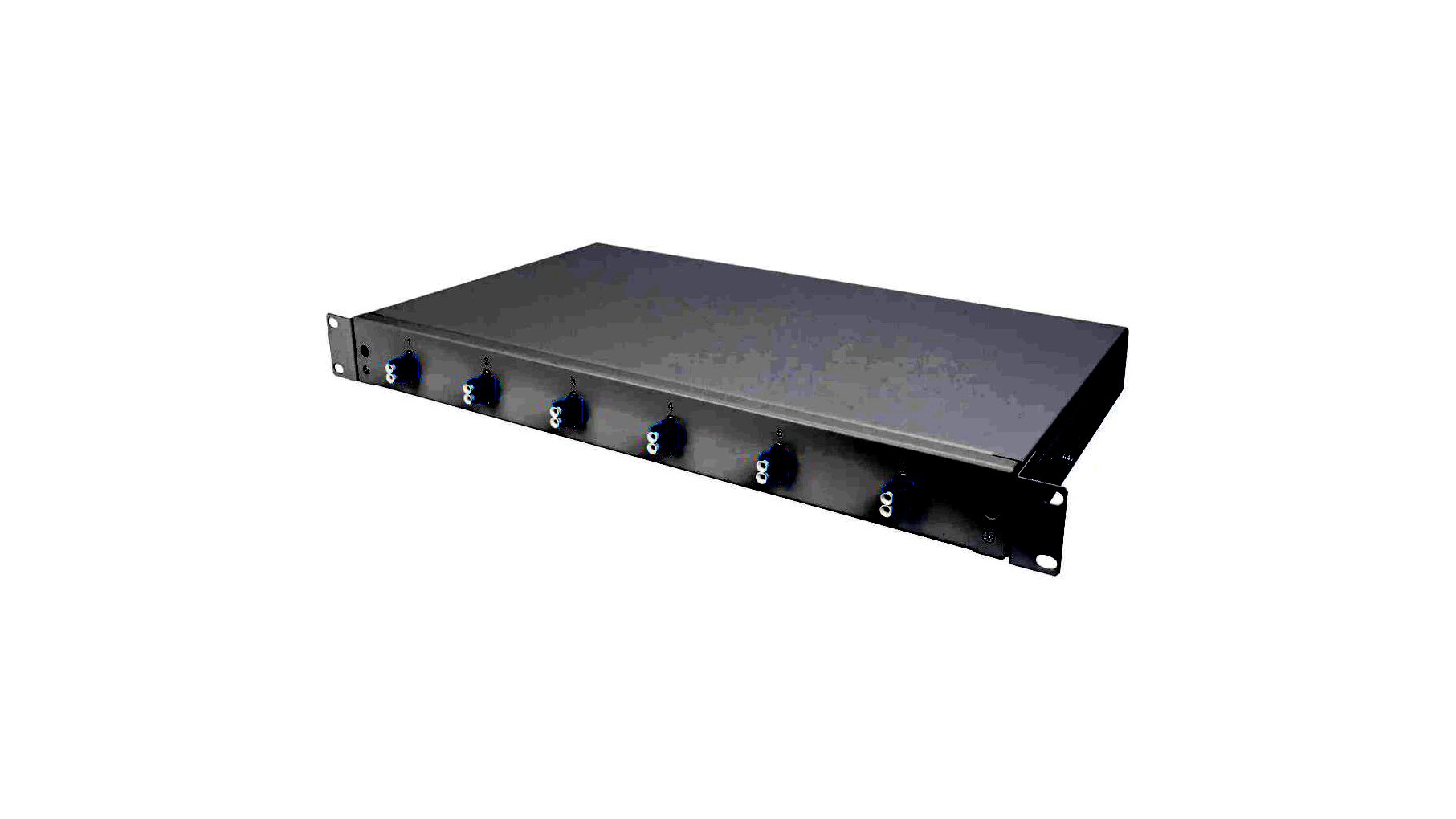

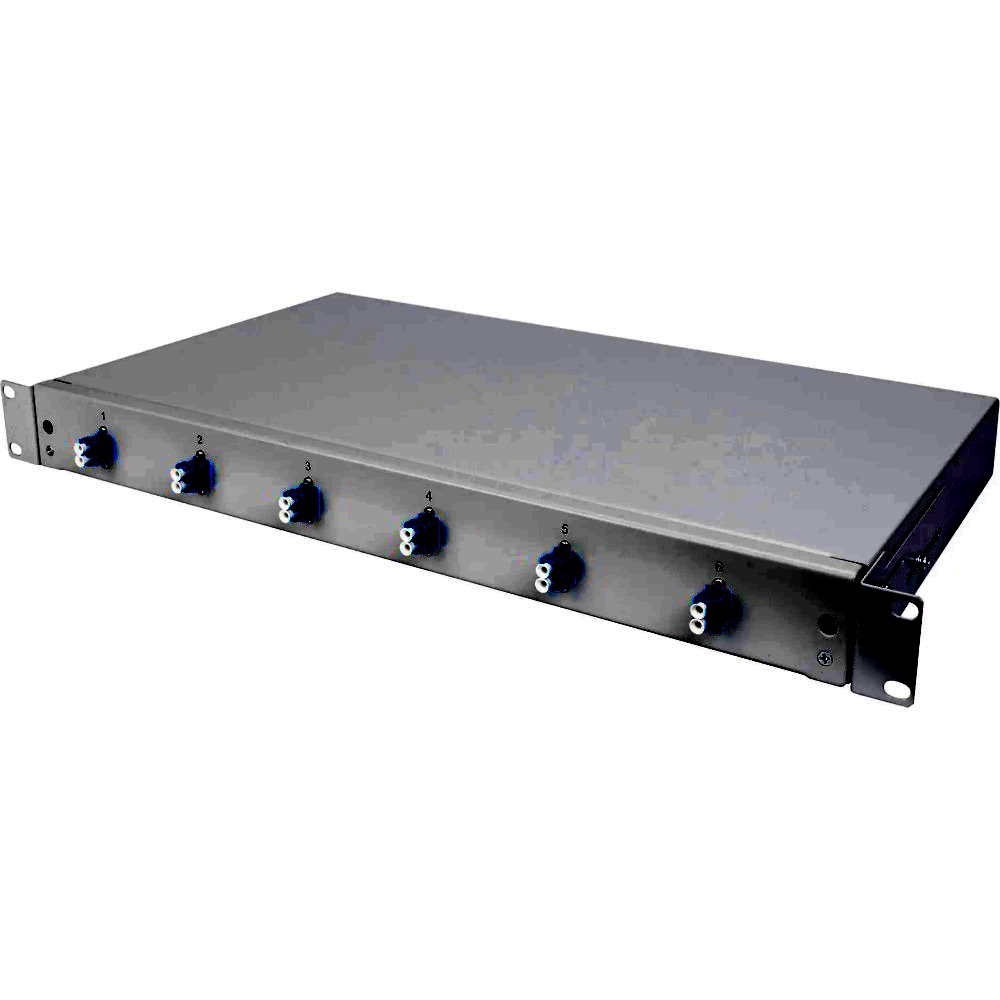

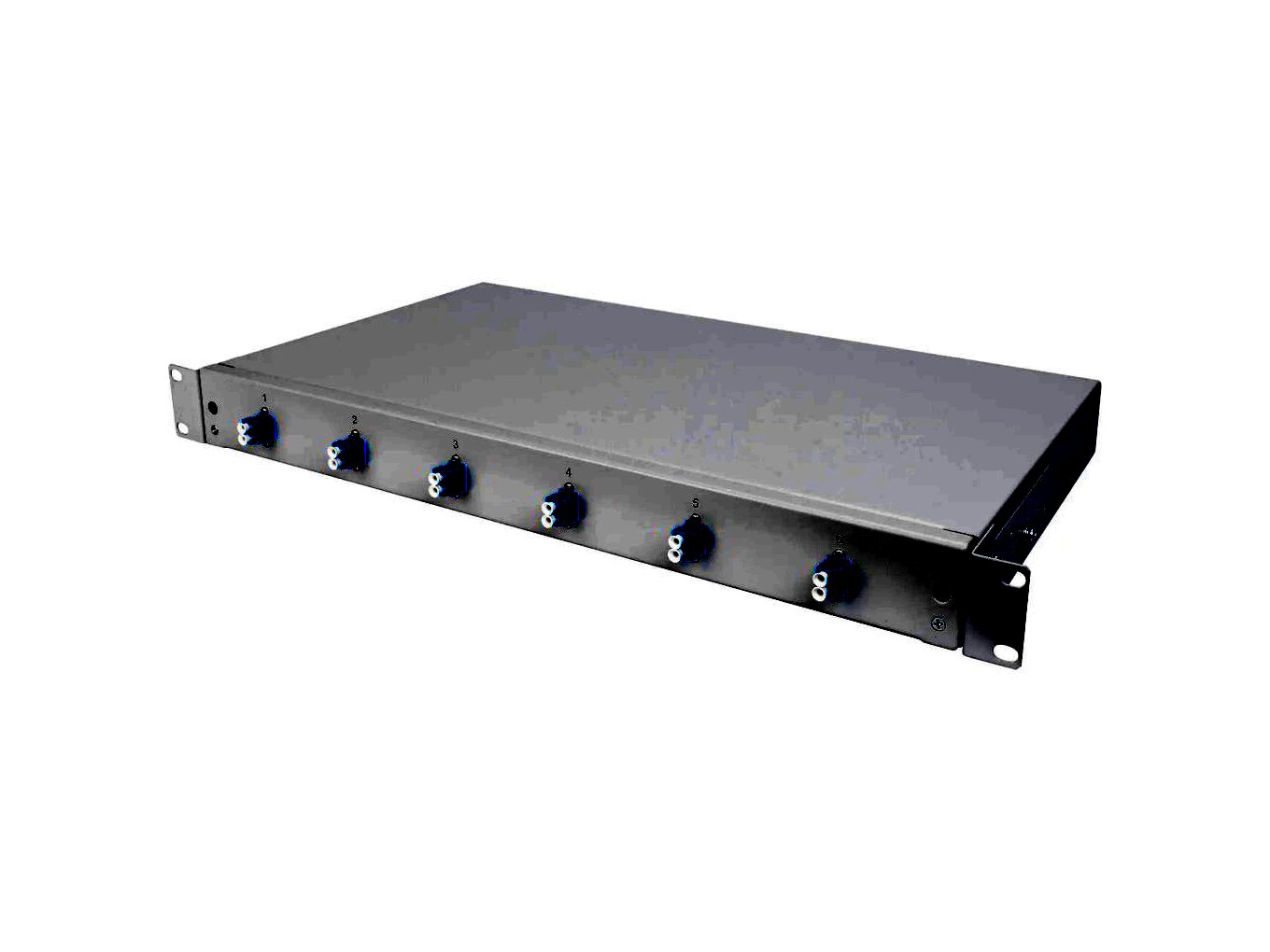

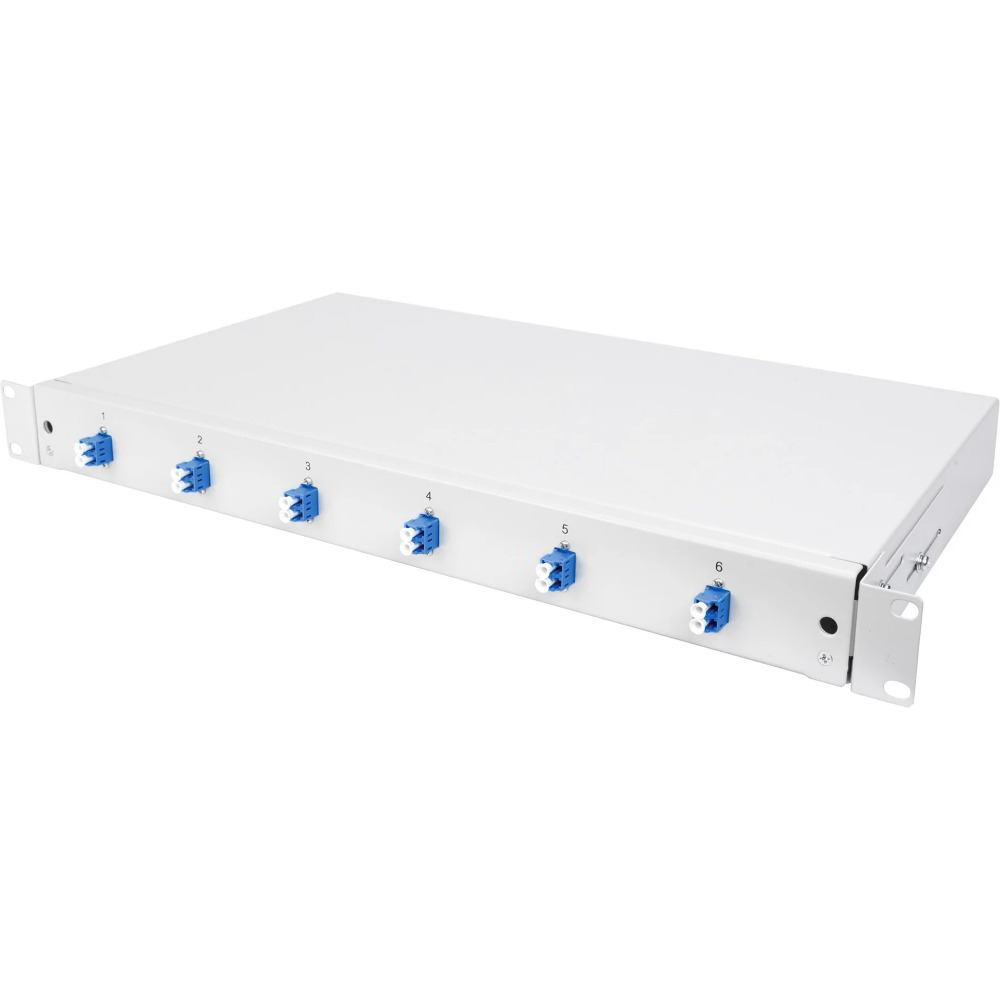

Ez a 19"-os, 1U magas, hat LC duplex porttal szerelt optikai patch panel ideális választás irodai, adatközponti és ipari hálózati környezetekben, ahol a megbízható és áttekinthető OS2 száloptikai kábelezés alapkövetelmény. A teljesen előkonfekcionált kialakításnak köszönhetően jelentősen csökkenti a szerelési időt és a hibalehetőségeket, miközben stabil, kis veszteségű csatlakozást biztosít.

Főbb előnyök és jellemzők

• 19"-os, 1U rack kompatibilitás: szabványos állványokba, hálózati szekrényekbe egyszerűen beépíthető kialakítás.
• 6× LC duplex port: összesen 12 OS2 szál csatlakoztatására, strukturált, jól áttekinthető elrendezéssel.
• Teljesen előkonfekcionált: a fúziós toldásokhoz szükséges pigtail-ek gyárilag előkészítve, a kassetta(k)ba rendezve.
• Osztály: OS2: egy módusú (singlemode) szálak nagy távolságú, nagy sebességű adatátvitelhez.
• LC / UPC duplex csatlakozó: alacsony csillapítás, pontos illesztés, széles körben használt optikai csatlakozótípus.
• Kihúzható kivitel: az előlapi rész kihúzható, így a splicing terület és a kábelezés kényelmesen hozzáférhető.
• Teljes tartozékkészlet: M20/M25 kábelszorítás, splicing kazetta, kazettatető és húzásmentesítő elemek a rendezett szereléshez.
• Színes pigtail-ek: jól azonosítható szálak, gyors hibakeresés és dokumentálhatóság.

Műszaki adatok

Kialakítás, méretek
• Bauform: rackbe szerelhető optikai patch panel / splicing box
• Rack szélesség: 19"
• Magasság: 1U (44,45 mm)
• Szélesség: 483 mm
• Mélység: 240 mm
• Szín: világos (fehér/szürke árnyalat)
• Kihúzható mechanika: igen, a front rész kiemelhető a könnyebb szereléshez

Optikai csatlakozások
• Csatlakozótípus: LC duplex
• Felületkiképzés: UPC (Ultra Physical Contact)
• Portok száma: 6× LC duplex
• Kezelhető szálak száma: 12 egy módusú (OS2) szál
• Szálosztály: OS2 (singlemode, nagy hatótávú összeköttetésekhez)
• Pigtail-ek: színes, előre bekötött pigtail-ek a splicing kazettában
• Kupplungok: cirkónia kerámia ferrulával, műanyag házban a stabil, alacsony csillapítású kapcsolatért

Szerelés és tartozékok
• Beépíthetőség: 19"-os hálózati szekrények, rack szekrények
• Szerelési mód: előlapi csavaros rögzítés
• Tartozékok: splicing kazetta, kazettatető, húzásmentesítő, M20/M25 kábelszorítások
• Splicing rögzítés: krimpelhető splicing tartók
• Kábelrendezés: integrált kábelvezetési lehetőségek, húzásmentesítés a bemenetnél

Felhasználási területek

Ez az optikai patch panel kiválóan alkalmazható irodai gerinchálózatok, adatközpontok, szervertermek, ipari létesítmények, telekommunikációs helyiségek és kamerarendszerek optikai összeköttetéseinek kiépítéséhez és rendezéséhez. Különösen ajánlott olyan helyeken, ahol a későbbi bővíthetőség, az átlátható dokumentáció és a gyors szervizelés is elsődleges szempont.

Miért előnyös az OS2 és az LC duplex kialakítás?

Az OS2 egy módusú száloptika nagy hatótávú, rendkívül alacsony csillapítású adatátvitelt tesz lehetővé, ezért ideális nagyobb épületek vagy telephelyek közötti gerinchálózatokhoz. Az LC duplex csatlakozók kis méretük ellenére nagy portszámot tesznek lehetővé egyetlen panelen, így növelik a rackek helykihasználását. Az UPC csiszolású felület minimalizálja a visszaverődéseket, ami különösen fontos nagy sebességű, érzékeny optikai linkek esetén.

Érdekességek és hasznos tudnivalók az optikai patch panelekhez

Az optikai patch panelek kulcsszerepet töltenek be a modern hálózatokban, mivel egyszerre gondoskodnak a kábelek mechanikai védelméről, a szálak húzásmentesítéséről és az átlátható dokumentálásról. A színes pigtail-ek szabványos színsorrendjüknek köszönhetően megkönnyítik a számozást és a végpontok azonosítását, így csökken a hibás átkötések esélye. A cirkónia kerámia ferrulák az optikai csatlakozók kritikus, nagy pontosságú részei, amelyek a szál magját mikrométeres pontossággal pozicionálják, biztosítva az alacsony csillapítást. A kihúzható kivitel különösen előnyös karbantartáskor és bővítéskor, mert a technikus hozzáfér a splicing területhez anélkül, hogy a teljes patch panelt ki kellene szerelni a rackből. Az ilyen, gyárilag előkonfekcionált megoldások bevezetése csökkenti az üzembe helyezés idejét, egységesíti a szerelési minőséget, és segít abban, hogy a hálózat hosszú távon is megbízhatóan, kiszámítható teljesítménnyel működjön.
