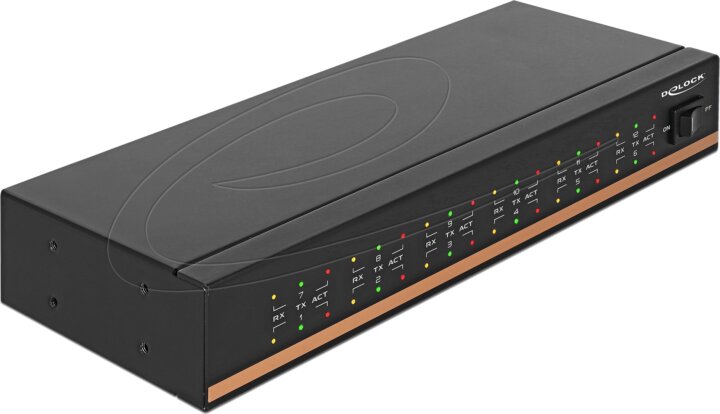

Delock 64070 Ipari USB 2.0 12-port RS-232 Soros port HUB

Professzionális, többportos soros kommunikáció ipari és irodai felhasználásra

Ez a nagy teherbírású, kompakt RS-232 HUB ideális megoldás, ha egyszerre több soros eszközt – például nyomtatókat, vezérlőket, mérőműszereket vagy ipari berendezéseket – szeretne egyetlen USB portra csatlakoztatni. Stabil működése, ipari hőmérséklet-tartománya és masszív fémháza révén megbízható választás laborokba, gyártósorokra, szervizállomásokra és üzemi környezetbe is.

Főbb előnyök

• 12 független RS-232 port egyetlen USB kapcsolaton
• Egyszerű Plug & Play használat Windows rendszeren
• Ipari hőmérséklet-tartomány: -40 °C – +85 °C
• Masszív fémház, falra és DIN sínre is rögzíthető
• Kaskádolható kialakítás: akár 48 RS-232 port egy PC-n
• ESD és túlfeszültség-védelem az érzékeny eszközök számára

Rugalmas csatlakozási lehetőségek

A HUB 12 darab RS-232 DB9 (apa) csatlakozóval rendelkezik, így egyetlen USB 2.0 portra kötve akár komplett soros eszközparkot is képes kiszolgálni. A hátlapon található USB 2.0 Type-B csatlakozó biztosítja a fő kapcsolatot a számítógéppel, míg az USB 2.0 Type-A aljzat segítségével további azonos eszközök kaskádolhatók, így bővíthető a rendszer akár 48 RS-232 portra.

Professzionális soros kommunikáció

A beépített FTDI FT231XS chipset ipari szabványú, megbízható soros–USB átalakítást biztosít. A COM portok Windows alatt stabilan, jól kezelhetően jelennek meg, ami különösen fontos olyan rendszerekben, ahol sok soros eszközt kell átláthatóan kezelni.

RS-232 jellemzők: adatátviteli sebesség akár 12 × 460,8 Kbps, 7 vagy 8 adatbit, 1 vagy 2 stopbit, paritás: even, odd, none, mark, space, 1 KB FIFO buffer portonként, támogatott jelek: DCD, TxD, RxD, RTS, CTS, DTR, DSR, GND, RI.

Biztonság és védelem kritikus környezetekben

Az érzékeny kommunikációs vonalak védelméről beépített ESD és túlfeszültség-védelem gondoskodik, amely elengedhetetlen ipari, labor- és szervizkörnyezetben, ahol gyakori a csatlakoztatás és a statikus feltöltődés.

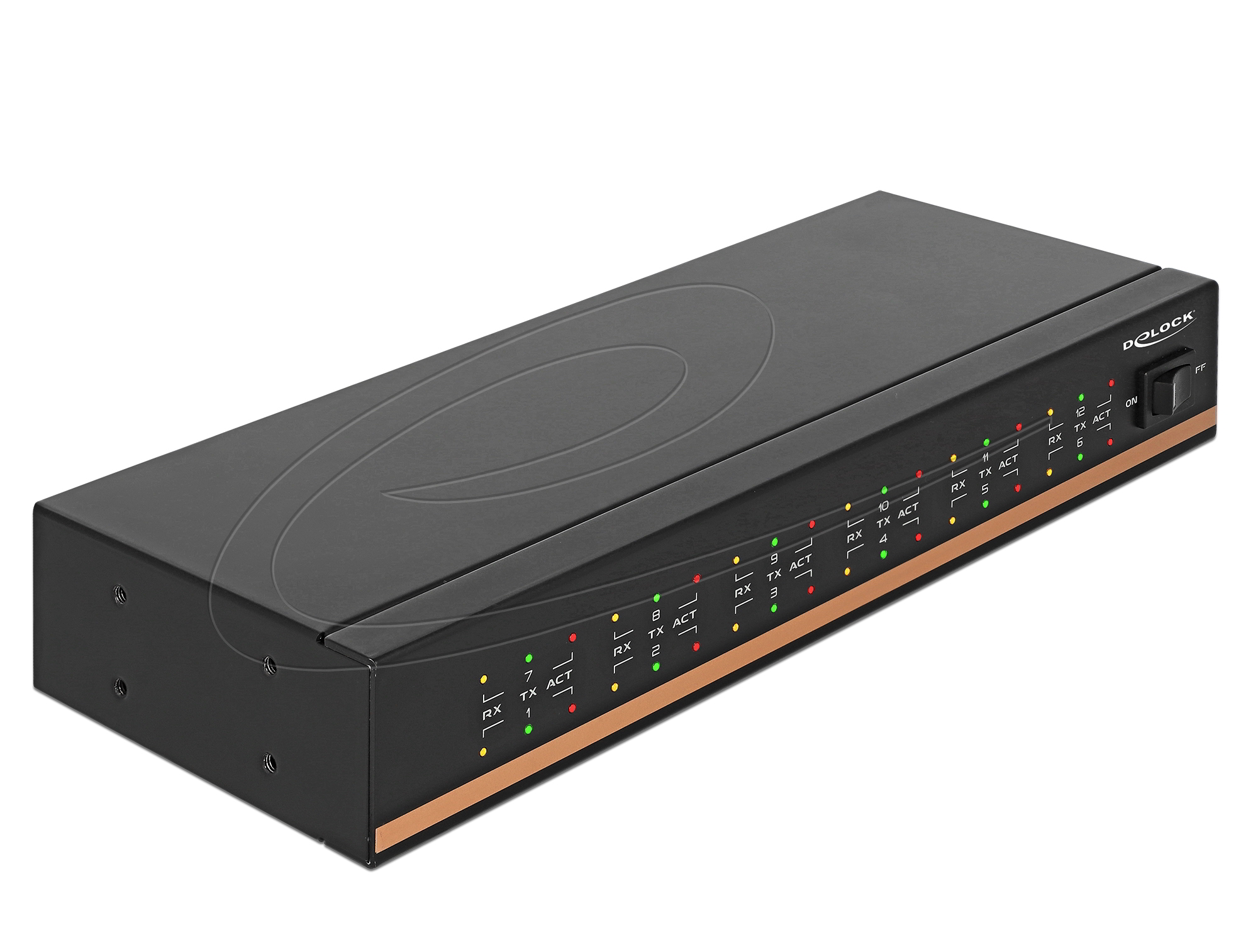

Védelem: ±15 kV ESD (IEC 61000-4-2 levegő), ±8 kV ESD (IEC 61000-4-2 érintkezés), 250 W csúcs impulzusteljesítményű túlfeszültség-védelem (TVS). A státusz-LED-ek (TX, RX, ACT) portonként jelzik az aktuális kommunikációt és aktivitást, így a hibakeresés és üzemfelügyelet gyorsan elvégezhető.

Kényelmes telepítés és üzemeltetés

Az eszköz Plug & Play módon működik, az FTDI chipsetnek köszönhetően a meghajtók széles körben támogatottak. Windows rendszerhez külön alkalmazás érhető el, amellyel a soros COM portok központilag, áttekinthetően konfigurálhatók – ez különösen hasznos nagyobb rendszerek és többportos kialakítás esetén.

A fémház masszív, tartós kialakítást biztosít, melyet asztali használathoz, falra szereléshez vagy DIN sínre rögzítéshez is terveztek. Így könnyen integrálható vezérlőszekrényekbe, rackekbe vagy ipari automatizálási rendszerekbe.

Műszaki adatok

Csatlakozók: 1 × USB 2.0 Type-B aljzat (PC felé), 1 × USB 2.0 Type-A aljzat (kaskádolás), 12 × RS-232 DB9 apa csatlakozó rögzítőcsavarokkal, 1 × 5 V DC tápcsatlakozó (5,5 × 2,1 mm)
Chipset: FTDI FT231XS
Adatátvitel: max. 12 × 460,8 Kbps
Adatbit / stopbit: 7 vagy 8 adatbit, 1 vagy 2 stopbit
Paritás: even, odd, none, mark, space
Buffer: 1 KB FIFO portonként
Jelek: DCD, TxD, RxD, RTS, CTS, DTR, DSR, GND, RI
LED jelzések: TX, RX, ACT
Üzemi feszültség: 5 V DC
Védelem: ESD védelem (IEC 61000-4-2), túlfeszültség-védelem (TVS, 250 W)
Ház: fém kivitel
Szín: fekete
Üzemi hőmérséklet: -40 °C – +85 °C
Relatív páratartalom: 0–80 % (nem kondenzáló)
Tömeg: kb. 1033 g
Méretek (HxSzxM): kb. 268 × 102 × 40 mm

A gyártóról – Delock

A Delock a számítógépes és ipari csatlakozástechnika egyik ismert európai szereplője, amely kifejezetten a speciális adapterekre, átalakítókra, interfészekre és kiegészítőkre szakosodott. Termékeik tipikusan nagy megbízhatóságú, stabilan működő megoldások professzionális alkalmazásokhoz – így ez a többportos soros HUB is olyan környezetekhez készült, ahol fontos a hosszú távú, folyamatos üzemszerű működés.

Használati területek és hasznos tudnivalók

Tipikus alkalmazások: ipari automatizálás és PLC-k kommunikációja, mérő- és tesztberendezések csatlakoztatása laborokban, soros vonali nyomtatók és címkenyomtatók kezelése, POS rendszerek, pénztárgépek, vonalkódolvasók, beléptető- és hozzáférésvezérlő rendszerek, régi (legacy) RS-232 eszközök integrálása modern PC-kbe, SCADA és felügyeleti rendszerek kommunikációs csomópontja.

Miért előnyös egy többportos RS-232 HUB? Míg egyes USB–RS-232 átalakítók csak egyetlen eszköz csatlakoztatását teszik lehetővé, ez az eszköz 12 független portot biztosít, egységes, rendezett kialakításban. Kevesebb kábelrengeteg, átláthatóbb bekötés, gyorsabb karbantartás és egyszerűbb bővíthetőség érhető el vele. A kaskádolási lehetőség különösen hasznos nagyobb telepítéseknél, ahol sok meglévő soros eszközt kell egyetlen modern rendszeren elérhetővé tenni.

Érdekességek a soros kommunikációról: Az RS-232 ma is széles körben használt interfész ipari és professzionális területeken, mivel egyszerű, megbízható és sok meglévő berendezés ezt a szabványt használja. A modern USB-s átalakítók – mint ez a többportos HUB – lehetővé teszik, hogy a régebbi, de értékes gépek és műszerek továbbra is integrálhatóak legyenek korszerű számítógépes rendszerekbe. A TX/RX aktivitásjelző LED-ek segítenek a kommunikáció ellenőrzésében, gyorsan eldönthető, hogy a probléma az eszköz, a kábel vagy a szoftver oldalán jelentkezik.

Az ilyen kategóriájú, ipari kivitelű RS-232 HUB-ok különösen hasznosak ott, ahol a hosszú kábelezés, az elektromágneses zavarok és a statikus feltöltődés mindennapos kihívást jelent – a megerősített védelem és a stabil FTDI alapú kommunikáció hosszú távon biztonságos és jól tervezhető rendszerüzemeltetést tesz lehetővé.
