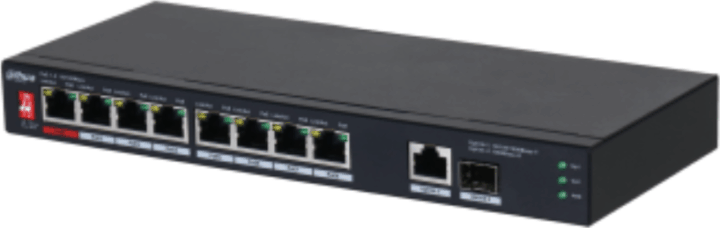

Dahua PFS3110-8ET1GT1GF-96 10-port Gigabit PoE Asztali Switch

Professzionális PoE hálózati megoldás IP kamerákhoz és hálózati eszközökhöz

Ez a kompakt, mégis nagy teljesítményű, nem menedzselhető Gigabit PoE switch ideális választás IP kamerarendszerek, beléptető rendszerek, hozzáférési pontok és egyéb PoE-s hálózati eszközök tápellátásához és adatkapcsolatához. Stabil, ipari minőségű felépítésének és fejlett PoE képességeinek köszönhetően akár nagy energiaigényű eszközök (pl. PTZ kamerák) üzemeltetésére is alkalmas.

Főbb előnyök és jellemzők

• 8 PoE port + 2 uplink – rugalmas kiépítés
Az eszköz 8× 10/100 Mbps PoE portot biztosít a végpontok számára, valamint 1× 10/100/1000 Mbps réz uplink és 1× 1000 Base-X optikai uplink portot a gerinchálózathoz vagy NVR-hez való csatlakozáshoz. Így egyszerre kezelhet több IP kamerát, AP-t vagy egyéb hálózati eszközt, miközben nagy sávszélességgel csatlakozik a központi hálózathoz.

• Nagy teljesítményű PoE, akár 90 W egy porton
A PoE támogatás kiterjed az IEEE 802.3af, IEEE 802.3at, Hi-PoE és IEEE 802.3bt szabványokra. A 2–8. port egyenként ≤30 W teljesítményt biztosít, míg az 1. port akár 90 W-ot is képes leadni, így nagy teljesítményű PTZ kamerák, nagyfogyasztású AP-k, fűtött kültéri házak vagy egyéb erőforrás-igényes eszközök is közvetlenül a switcről táplálhatók. A teljes rendelkezésre álló PoE költségkeret ≤96 W.

• Hosszú távú PoE átvitel
A hosszú távolságú PoE átvitel támogatásával – megfelelő minőségű CAT5e/CAT6 kábelezéssel – a szabványos 100 m-es határt is túllépheti, így rugalmasabban tervezhető a kamerák és eszközök elhelyezése. A gyártó laboratóriumi mérései alapján különböző teljesítmény- és sávszélesség-kombinációk érhetők el 100–250 méter kábelhosszon, a valós eredmény azonban mindig az adott terheléstől és kábelminőségtől függ.

• Stabil, megbízható működés 24/7 üzemre
A switchet folyamatos, hosszú távú üzemre tervezték: a 105,24 évre becsült MTBF érték (Mean Time Between Failures) kiemelkedő megbízhatóságot jelez. A 5,60 Gbps switching kapacitás és 4,17 Mpps csomag-továbbítási sebesség gondoskodik a zökkenőmentes adatforgalomról még több aktív PoE eszköz egyidejű használata mellett is.

• Erős védelem túlfeszültség és elektrosztatikus kisülés ellen
A készülék statikus védelemmel (ESD) és villámvédelemmel is rendelkezik: levegőn keresztüli kisülés: 8 kV, érintéses kisülés: 6 kV, közös módú villámvédelem: 4 kV, differenciál mód: 2 kV. Ezek a védelmi szintek különösen fontosak kültéri kamerák, hosszú kábelezési szakaszok és zajos elektromos környezet esetén.

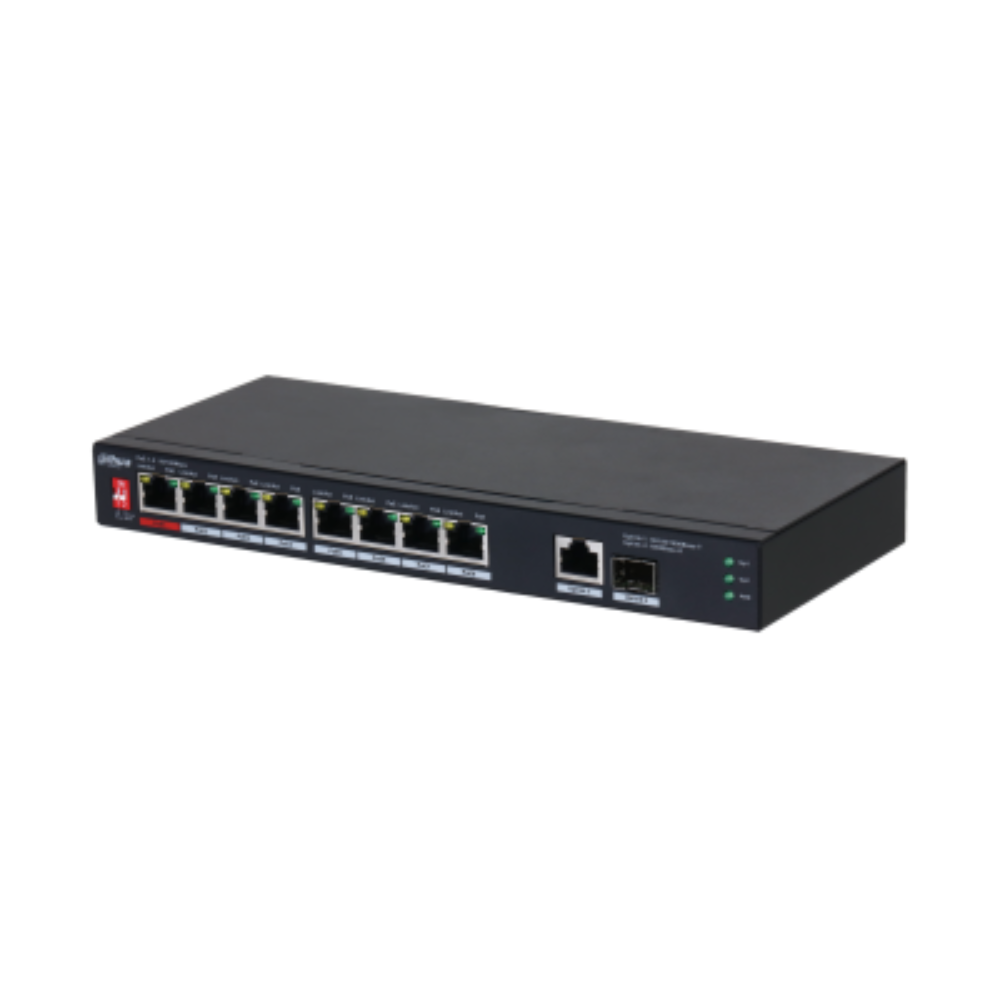

• Fém ház, kompakt méret, asztali kivitel
A masszív fémház növeli a tartósságot és a hőelvezetést, míg a kompakt méret (240 × 105 × 28 mm) lehetővé teszi a switch diszkrét elhelyezését. Asztali szerelésre optimalizált kivitel, kis és közepes rendszerekhez, irodákba, üzletekbe, kisebb szerverhelyiségekbe vagy kameraközpontokba egyaránt ideális.

Műszaki adatok

Hálózati portok és interfészek
• 8 × 10/100 Base-T PoE port (1–8. port) • 1 × 10/100/1000 Base-T uplink port • 1 × 1000 Base-X optikai uplink port • Jumbo frame támogatás: 9K Byte • MAC tábla méret: 8K • Csomag buffer: 4 Mbit

Teljesítmény, kapcsolási jellemzők
• Nem menedzselhető Layer2 switch • Menedzsment: nem támogatott (plug & play működés) • Switching kapacitás: 5,60 Gbps • Packet forwarding rate: 4,17 Mpps

PoE jellemzők
• PoE szabványok: IEEE 802.3af, IEEE 802.3at, Hi-PoE, IEEE 802.3bt • PoE teljesítmény: 2–8. port ≤30 W, 1. port ≤90 W, összesen ≤96 W • PoE energiafelhasználás menedzsment: támogatott (intelligens teljesítményelosztás) • PoE pin kiosztás: 1, 2, 4, 5 (V+), 3, 6, 7, 8 (V–) • Hosszú távú PoE átvitel: támogatott (kábel- és terhelésfüggő hatótáv)

Fogyasztás és tápellátás
• Tápellátás: 53 V DC, 1,81 A (mellékelt tápegységgel) • Üresjárati fogyasztás: kb. 3 W • Maximális fogyasztás teljes terhelésnél: 96 W

Környezeti jellemzők
• Üzemi hőmérséklet: –10 °C…+55 °C • Tárolási hőmérséklet: –40 °C…+70 °C • Üzemi páratartalom: 10–90% (RH) • Tárolási páratartalom: 5–95% (RH)

Méretek, tömeg, kivitel
• Termék méretek: 240 × 105 × 28 mm • Nettó tömeg: 0,65 kg • Bruttó tömeg: 1,4 kg • Csomagolási méret: 279 × 239 × 89 mm • Ház anyaga: fém • Szerelés: asztali elhelyezés

Védelem és szabványok
• ESD védelem: levegő 8 kV, érintés 6 kV • Villámvédelem: közös mód 4 kV, differenciál mód 2 kV • Kommunikációs szabványok: IEEE 802.3, IEEE 802.3u, IEEE 802.3ab, IEEE 802.3x • Tanúsítványok: CE, FCC

Tipikus felhasználási területek

• IP kamerarendszerek (fix, dome, PTZ, IR kamerák, kültéri/beltéri kivitel) • Vezeték nélküli hozzáférési pontok (Wi-Fi AP-k) PoE táplálása • Beléptető, kaputelefon, IP hangosítás és egyéb IP-alapú rendszerek • Kisebb irodai hálózatok, üzletek, telephelyek PoE-igényes eszközei • Vegyes topológiák, ahol réz és optikai uplink egyaránt szükséges

Dahua – globálisan elismert videomegfigyelési szakértő

A Dahua Technology a videomegfigyelő iparág egyik vezető gyártója, amely komplex megoldásokat kínál az IP kameráktól kezdve a rögzítőkön és kijelzőkön át a hálózati infrastruktúráig. A gyártó PoE switchei kifejezetten a folyamatos, 24/7 üzemre és a professzionális kamerarendszerek igényeire lettek optimalizálva, ezért kiemelt hangsúlyt kap a stabil tápellátás, a túlfeszültség elleni védelem és a magas megbízhatóság.

Hasznos tudnivalók PoE hálózat tervezéséhez

• A PoE teljesítménykeret (96 W) megtervezésekor mindig érdemes összeadni a csatlakoztatandó eszközök maximális PoE igényét, különös tekintettel a nagy fogyasztású PTZ kamerákra vagy kültéri fűtött házakra.
• Hosszabb kábelhossz esetén (100–250 m) a kábel minősége, rézmag vastagsága és állapota jelentősen befolyásolja a feszültségesést és az elérhető sávszélességet – minőségi CAT5e vagy CAT6 kábel használata javasolt.
• A Hi-PoE és IEEE 802.3bt támogatás különösen hasznos ott, ahol egyetlen kábelen kell biztosítani a nagy teljesítményű tápot és a megbízható adatkapcsolatot.
• A villám- és ESD-védelem nem helyettesíti a megfelelő földelést és villámvédelmi kialakítást, de jelentősen növeli a hálózat ellenálló képességét viharos, elektrosztatikusan terhelt környezetben.
• A nem menedzselhető kialakítás gyors és egyszerű telepítést tesz lehetővé: a csatlakoztatás gyakorlatilag plug & play, nincs szükség konfigurációra, így ideális választás telepítőknek és rendszergazdáknak, akik megbízható, de egyszerű PoE elosztóeszközt keresnek.
