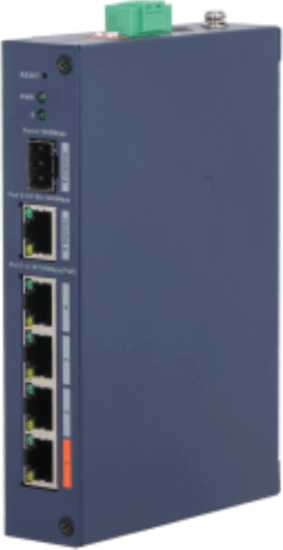

Dahua CHS4106-4ET-60 Smart Managed 6-port PoE Ipari Switch

Professzionális, felhőből menedzselhető PoE hálózati megoldás vállalati és biztonságtechnikai rendszerekhez

Ez a kompakt, mégis nagy teljesítményű, felhőből menedzselhető PoE hálózati eszköz ideális választás IP kamerákhoz, beléptető rendszerekhez, PoE-s hozzáférési pontokhoz és kisebb irodai hálózatokhoz. A robusztus, ipari kivitel, a din sínes szerelhetőség és a fejlett PoE menedzsment funkciók megbízható, 0–24 órás üzemre teszik alkalmassá, akár szélsőséges környezeti feltételek mellett is.

Főbb jellemzők

• 4× PoE port + 2× gigabites uplink
4× 10/100 Mbps PoE port IP kamerákhoz és hálózati eszközökhöz, 1× 10/100/1000 Mbps RJ-45 uplink és 1× 1000 Mbps SFP optikai uplink port a gerinchálózathoz való rugalmas csatlakozáshoz.

• Felhőalapú és helyi webes menedzsment
A DIP kapcsolóval váltható felügyelt és nem felügyelt mód lehetővé teszi, hogy egyszerű “plug and play” switchként vagy teljes funkcionalitású, webes és felhőből menedzselhető hálózati eszközként üzemeljen.

• Fejlett PoE támogatás és Hi-PoE
IEEE 802.3af / 802.3at és Hi-PoE szabványok támogatása, akár 60 W teljesítmény egyetlen porton, összesen 60 W PoE költségkerettel. Ideális nagy fogyasztású PTZ kamerák, kültéri kamerák, PoE rádiós linkek vagy access pointok tápellátására.

• Kiterjesztett PoE hatótáv akár 250 m-ig
Az “Extended” mód bekapcsolásával az 1–4. PoE portok átviteli távolsága akár 250 méter is lehet (10 Mbps sebességgel), ami különösen hasznos kiterjedt kamerarendszerek, parkolók, ipari csarnokok kiépítésénél.

• PoE watchdog – automatikus újraindítás hiba esetén
A PoE watchdog folyamatosan figyeli az 1–4. port forgalmát, és ha egy PoE-s eszköz “lefagy” (2 percig nincs adatforgalom), a rendszer automatikusan újraindítja az adott portot, minimalizálva a helyszíni beavatkozás szükségességét.

• Ipari kivitel, széles hőmérséklet-tartomány
–30 °C és +65 °C közötti üzemi hőmérséklet-tartomány, fém (vas) ház, IP30 és IK06 védelem. Ideális ipari, kültéri szekrényekben való elhelyezéshez, biztonságtechnikai és ipari automatizálási alkalmazásokhoz.

Műszaki adatok és hálózati funkciók

Portkiosztás és sebességek
• 1–4. port: 4 × RJ-45 10/100 Mbps PoE
• 5. port: 1 × RJ-45 10/100/1000 Mbps uplink
• 6. port: 1 × SFP 1000 Mbps uplink

Kapcsolási és továbbítási teljesítmény
• Réteg: 2. réteg (Layer2 switch)
• Kapcsolási kapacitás: 4,8 Gbps
• Csomagtovábbítási sebesség: 3,57 Mpps
• Csomagpuffer mérete: 4 Mbit
• Jumbo frame támogatás: 9216 bájt
• MAC-tábla mérete: 8K

PoE jellemzők
• PoE: igen
• PoE teljesítmény: 2–4. port ≤ 30 W, 1 port ≤ 60 W, teljes összteljesítmény ≤ 60 W
• Támogatott szabványok: IEEE 802.3af, IEEE 802.3at, Hi-PoE
• PoE energia menedzsment: PoE energiafogyasztás-kezelés, PoE be-/kikapcsolás, túlterhelés esetén automatikus lekapcsolás, Zöld PoE energiatakarékos üzem
• PoE csatlakozókiosztás: 1, 2, 4, 5 (V+), 3, 6, 7, 8 (V-)
• Nagy távolságú PoE átvitel: támogatott (Extended mód)

Hardver funkciók
• DIP kapcsoló módok:
– Felügyelt mód: helyi webes kezelőfelület + felhőalapú menedzsment
– Nem felügyelt mód: egyszerű plug and play működés
– Kiterjesztett mód: 1–4. PoE port átviteli távolsága akár 250 m (10 Mbps sebesség)
– PoE Watchdog: forgalomfigyelés, hiba esetén automatikus port-újraindítás
• Visszaállítás gomb: 1 db

Hálózati szabványok és logikai funkciók
• Kommunikációs szabványok: IEEE 802.3, IEEE 802.3u, IEEE 802.3x, IEEE 802.3ab, IEEE 802.3z
• VLAN funkció: port alapú VLAN, max. 32 VLAN
• Port funkciók: IEEE 802.3x áramlásvezérlés, ismeretlen unicast elnyomása, multicast kezelés, broadcast viharvezérlés, port önhurok-érzékelés
• Tükrözés: helyi port tükrözés, N:1 port tükrözés
• Megbízhatóság: LLDP támogatás
• DHCP funkció: DHCP kliens
• Biztonság: port izolálás, elválasztott hálózati szegmensek kialakításához

Kezelés és felügyelet
• Webes felület (lokális böngészős menedzsment)
• Felhő alapú menedzsment (Dahua ökoszisztémába integrálható)
• Naplózás és eseménykövetés
• Hibajelzés, állapotmonitorozás

Környezeti és fizikai paraméterek

Méretek és tömeg
• Termék mérete: 154,3 × 110,4 × 30 mm (H × Sz × M)
• Nettó tömeg: 0,32 kg
• Bruttó tömeg: 0,88 kg
• Csomagolási méretek: 266 × 239 × 77 mm

Anyag és védelem
• Burkolat: fém (vas ház)
• Védettség: IP30
• Mechanikai ellenállás: IK06

Hőmérséklet és páratartalom
• Üzemi hőmérséklet: –30 °C … +65 °C
• Tárolási hőmérséklet: –40 °C … +85 °C
• Üzemi páratartalom: 10%–90% (nem lecsapódó)
• Tárolási páratartalom: 5%–95% (nem lecsapódó)

Elektromos jellemzők
• Külső kettős tápegység csatlakozás (sorkapocs és DC): 48–57 VDC, 1,354–1,14 A
• Energiafogyasztás üresjáratban: kb. 1,7 W
• Energiafogyasztás teljes terhelésen: kb. 65 W
• MTBF (átlagos meghibásodásig eltelt idő): ~1 852 444 óra – kiemelkedő megbízhatóság

Védelem a túlfeszültség ellen
• Statikus védelem: levegőkisülés 8 kV, érintkezős kisülés 6 kV
• Villámvédelem: közös módus 4 kV, differenciál módus 2 kV

Szerelési lehetőségek
• DIN sínre szerelhető – ipari szekrényekbe, elosztószekrényekbe
• Asztali elhelyezés – kisebb irodák, technikai helyiségek

Tanúsítványok
• CE megfelelőség

Gyártói háttér és felhasználási területek

A Dahua a világ egyik vezető biztonságtechnikai gyártója, különösen IP alapú videómegfigyelő rendszerek és hálózati megoldások területén. Termékei kifejezetten a folyamatos, 0–24 órás üzemre, magas megbízhatóságra és stabilitásra készülnek, ami kulcsfontosságú a kritikus biztonsági és vállalati infrastruktúrákban.

Az eszköz ideális választás:

• 4–6 kamerás IP megfigyelő rendszerekhez (irodák, üzletek, raktárak, családi házak, ipari területek)
• Nagy fogyasztású PTZ vagy fűtött kültéri kamerák táplálásához (Hi-PoE támogatás)
• Kisebb irodai hálózatokhoz, PoE-s hozzáférési pontokhoz, VoIP telefonokhoz
• Ipari, DIN sínre épített rendszerekhez, szerver- vagy elosztószekrényekbe
• Olyan helyszínekre, ahol fontos a távoli felügyelet és a felhőalapú menedzsment

Hasznos tudnivalók és tippek a PoE switchek alkalmazásához

• A PoE technológia egyetlen UTP kábelen biztosít adat- és tápellátást, így jelentősen csökkenti a kábelezési költségeket, illetve egyszerűsíti a telepítést, különösen kamera- és Wi-Fi hálózatok esetén.
• A Hi-PoE támogatás révén a hagyományos af/at szabványoknál nagyobb teljesítmény is kiadható egyetlen porton, ami nélkülözhetetlen a nagy zoomátfogású, motoros, fűtött vagy IR megvilágítással ellátott kamerák esetén.
• A port alapú VLAN funkció segítségével elkülöníthetők az IP kamerák, az irodai munkaállomások és az egyéb eszközök hálózatai, növelve a biztonságot és a hálózati stabilitást.
• A PoE watchdog funkció gyakorlatilag “önjavítóvá” teszi a rendszert: egy lefagyott kamera vagy eszköz gyakran egyetlen táp-újraindítással ismét működőképes lesz, amit a switch automatikusan elvégez.
• A 250 méteres kiterjesztett mód különösen hasznos nagy parkolók, csarnokok, kültéri terek megfigyelésénél, ahol a hagyományos 100 m-es UTP határ kevésnek bizonyul.
• A robusztus, fémházas, IP30/IK06 védelemmel ellátott kivitel és a széles hőmérséklet-tartomány lehetővé teszi az eszköz használatát ipari környezetben, kültéri szekrényekben, vagy technikai helyiségekben is, ahol gyakoriak a hőmérséklet-ingadozások.

Az így kialakított PoE alapú hálózat nemcsak letisztultabb és rugalmasabban bővíthető, de hosszú távon költséghatékonyabb és üzembiztosabb megoldást kínál a modern IP alapú rendszerek számára.
