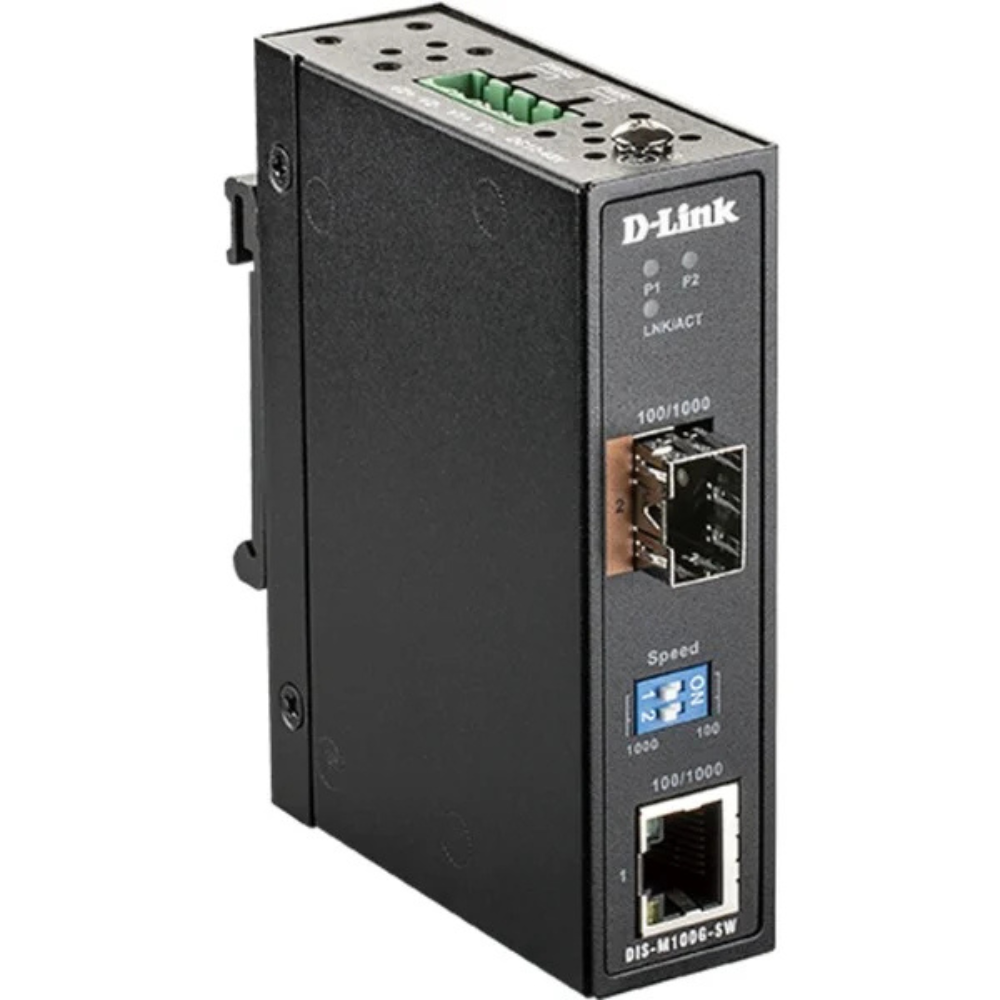

D-Link DIS-M100G-SW RJ45 - SFP Gigabit konverter - Fekete

Megbízható ipari Ethernet – optikai átalakítás zord környezetben is

Azokhoz az alkalmazásokhoz, ahol a megbízható, nagy sebességű hálózati kapcsolat alapkövetelmény, ez az ipari Ethernet – SFP médiakonverter biztosítja az átvitelt a réz alapú RJ-45 csatlakozás és az optikai hálózat között. Kompakt, IP30 védettségű fémháza és széles hőmérséklet-tartománya miatt ideális választás ipari, közlekedési, közmű- vagy kültéri telepítésekhez.

Főbb előnyök

• Gigabites átalakítás rézről optikára: 10/100/1000Base-T RJ-45 port – rugalmas sebesség támogatás automatikus felismeréssel.
• Ipari kivitel IP30 védelemmel: strapabíró fémház a poros, rezgésnek és hőingadozásnak kitett környezetekhez.
• Széles üzemi hőmérséklet: -40°C és +70°C között stabil működés, ventilátor nélkül.
• Rugalmas telepítés: DIN-sínes és falra szerelési lehetőség kis helyigénnyel.
• Redundáns tápellátás: kettős tápbemenet a folyamatos üzemért, még táphiba esetén is.
• Alacsony fogyasztás: mindössze 3,6 W tipikus energiafelvétel.

Felhasználási területek

• Ipari automatizálás, PLC-k és vezérlőrendszerek hálózatba kötése nagy távolságokon át optikai kábellel.
• Közlekedési infrastruktúra (vasút, közúti forgalomirányítás, parkoló– és beléptetőrendszerek).
• Videomegfigyelő rendszerek, kültéri IP-kamerák csatlakoztatása optikai gerinchálózathoz.
• Energetikai és közmű hálózatok (alállomások, víz- és gázhálózat felügyelete).
• Minden olyan helyszín, ahol nehéz vagy zajos elektromágneses környezetben kell stabil adatkapcsolatot biztosítani.

Fontos jellemzők

Kialakítás és csatlakozók
• Kivitel: ipari médiaszintű átalakító, DIN-sínre szerelhető
• Ház: fém, IP30 védettséggel
• Hálózati port: 1× RJ-45 (10/100/1000 Mbit/s, Auto-Negotiation)
• Optikai csatlakozás: 1× SFP foglalat, 1× SC csatlakozó (multi-mode és single-mode modulokkal használható
• Auto-MDI/MDIX: automatikus átkapcsolás egyenes és keresztkötésű kábelek között
• LED jelzések: tápellátás, LAN kapcsolat (2× LED a gyors állapotellenőrzéshez)
• Előlapi vezérlőkapcsolók: 100/1000 Gbit sebesség beállítására

Teljesítmény és szabványok
• Támogatott szabványok: IEEE 802.3u (100BASE-TX, 100BASE-FX), IEEE 802.3ab (1000BASE-T), IEEE 802.3z (1000BASE-X), IEEE 802.3x (full-duplex flow control)
• Adatsebesség: akár 1000 Mbit/s Gigabit Ethernet
• Átalakítás: réz (twisted pair) – optikai (multi-mode / single-mode) közeg között
• Stabil működés nagy távolságokon át az alkalmazott SFP modultól és optikai kábeltípustól függően

Tápellátás és üzemi feltételek
• Tápellátás: csatlakozós külső tápegység (kettős tápbemenet a redundanciához)
• Energiafogyasztás: kb. 3,6 W működés közben
• Működési hőmérséklet: -40°C – +70°C (ipari környezetre tervezve)
• Hűtés: ventilátor nélküli, passzív kialakítás – kevesebb mozgó alkatrész, hosszabb élettartam
• Védelmi besorolás: IP30 – fokozott védelem poros, ipari jellegű helyszíneken

Méretek és beépítés
• Szélesség: 26,1 mm
• Magasság: 95 mm
• Mélység/hosszúság: 70 mm
• Kompakt, keskeny kivitel – ideális szekrényekbe, szűk helyekre, DIN-sínre sorolva vagy tömör falra rögzítve

Gyártói háttér

A D-Link világszerte ismert hálózati eszközöket gyárt, otthoni routerektől a professzionális ipari megoldásokig. Ipari termékvonaluk – köztük ez az Ethernet–optikai médiakonverter – kimondottan nagy terhelésre, 0–24 órás működésre és extrém körülményekre lett tervezve. A szabványosított interfészeknek (RJ-45, SFP) köszönhetően könnyen integrálható meglévő hálózatokba és más gyártók SFP moduljaival is kompatibilis, amennyiben azok az ipari Ethernet szabványoknak megfelelnek.

Hasznos tudnivalók és szakmai tippek

• A médiakonverter használata rugalmasabbá teszi a hálózat bővítését, mivel nem kell teljesen optikai switchre cserélni a meglévő infrastruktúrát – elegendő réz port mellé optikai kapcsolatot biztosítani.
• Multi-mode optikai kábeleket jellemzően rövidebb (épületen belüli) távolságokra, single-mode kábeleket pedig nagy, akár több tíz kilométeres szakaszokra alkalmaznak – a megfelelő SFP modul kiválasztásával szabható testre a hatótáv.
• Az optikai kábel kevésbé érzékeny elektromágneses zavarokra, ezért ideális nagyfeszültségű berendezések, motorok, hegesztőgépek közelében vagy villámcsapások által gyakran érintett területeken.
• A redundáns tápellátás különösen hasznos ipari automatizálásban és biztonságtechnikai rendszerekben, ahol a hálózati kiesés közvetlen termeléskiesést vagy szolgáltatáskimaradást okozhat.
• DIN-sínes rögzítés esetén érdemes a médiakonvertert a kapcsolószekrény hűvösebb, jól szellőző pontjára telepíteni, és a kábelezést úgy vezetni, hogy minimalizálja a mechanikai húzást a csatlakozókon.
• Ipari hálózatoknál célszerű a réz- és optikai ágak logikai elkülönítése (vlan-ok, külön alhálózatok) a hibaelhárítás és a biztonság növelése érdekében.
