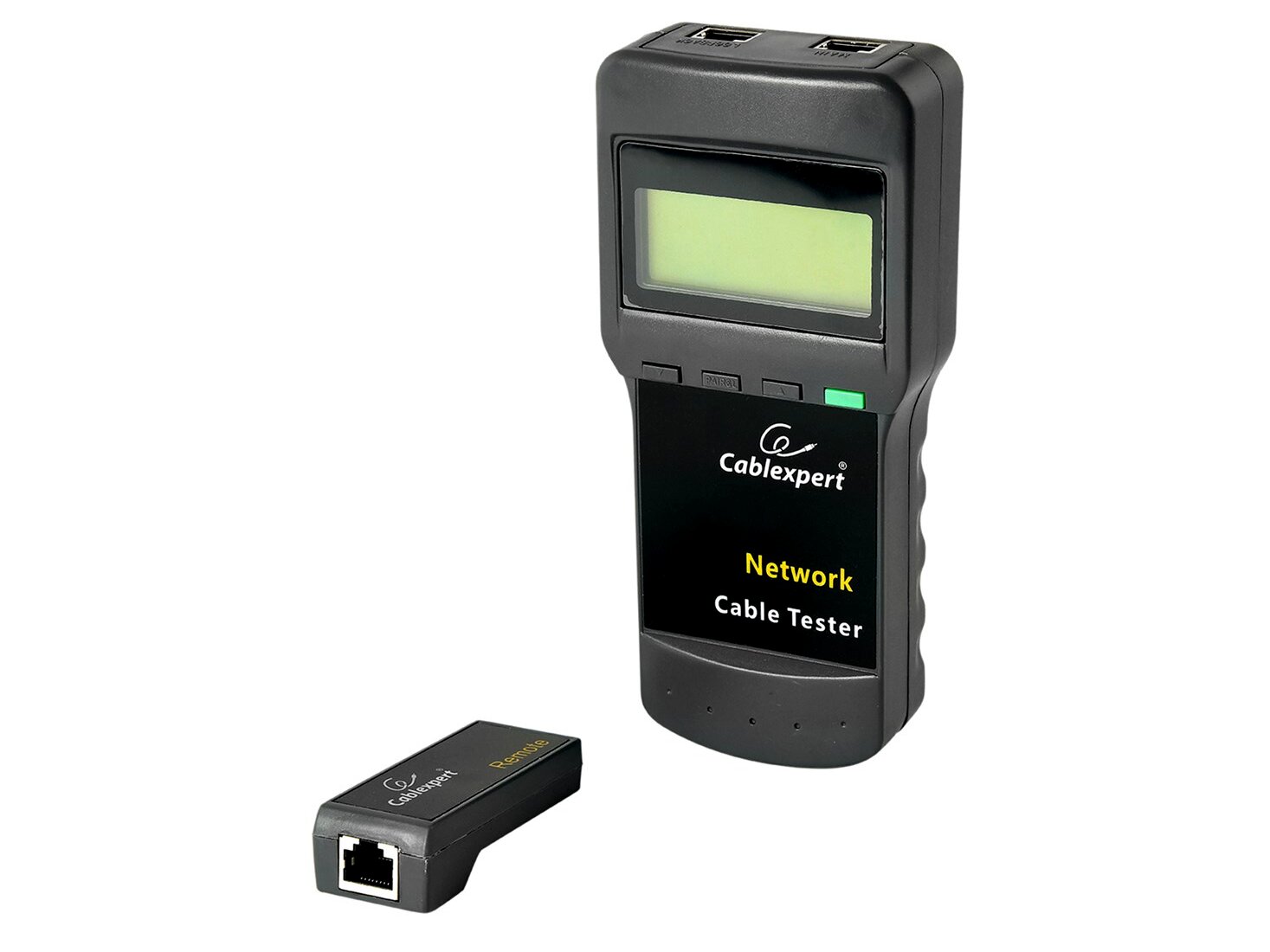

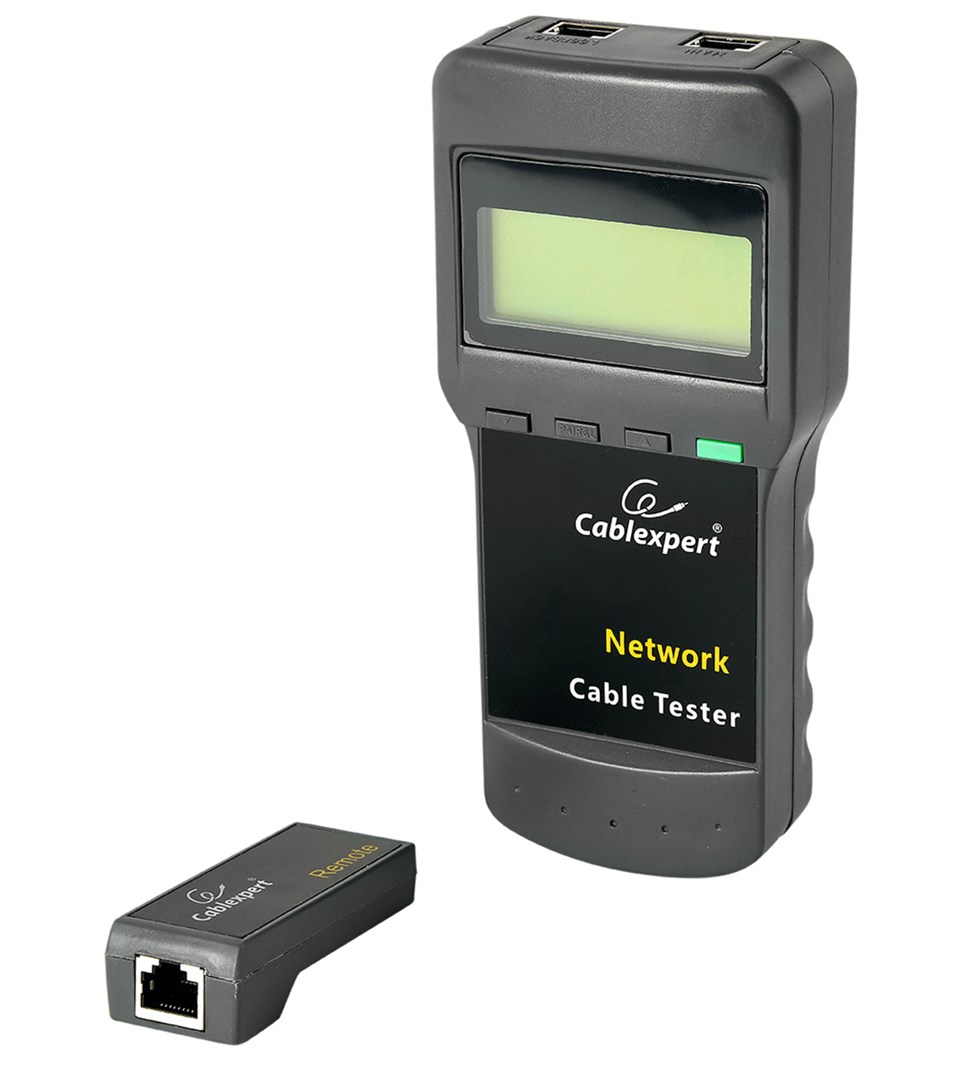

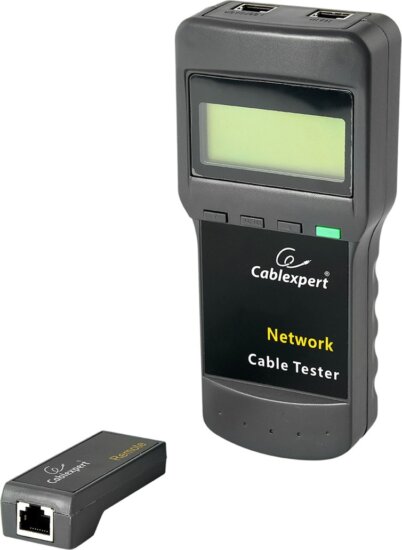

Cablexpert NCT-31 Kábelteszter

Professzionális segítség hálózati kábelek gyors és pontos teszteléséhez

A digitális hálózati kábelteszter ideális eszköz informatikusok, hálózatépítők, rendszerüzemeltetők és bárki számára, aki megbízható módon szeretné ellenőrizni hálózati, telefon- vagy koaxiális kábelezését. Nagy, jól olvasható LCD kijelzője, széles mérési tartománya és pontos kalibrációja révén egyszerre kényelmes és precíz munkavégzést biztosít.

Főbb jellemzők

• Digitális, LCD kijelzős mérés – 4 x 16 karakteres, 61,6 × 25,2 mm-es kijelző a mérési eredmények egyértelmű megjelenítéséhez
• Széles körű kábel-kompatibilitás – UTP/STP sodrott érpárú, koaxiális és telefonkábelek tesztelésére
• Magas mérési pontosság – akár 1350 m kábelhossz mérésére, 3% (+/- 0,5 m) kalibrációs pontossággal
• Részletes hibadetektálás – szakadás, rövidzár, felcserélt erek, keresztkötés, áthallás felismerése
• Kényelmes használat terepen is – hordozható kivitel, mindössze 0,25 kg tömeg, ergonomikus ház
• Energiatakarékos üzem – automatikus kikapcsolás 30 perc után

Műszaki adatok

• Tápellátás: 4 × 1,5 V DC AAA elem (nem tartozék)
• Fogyasztás: max. 16 mA
• Kijelző: 4 × 16 karakteres LCD, 61,6 × 25,2 mm
• Mérhető kábelek: STP/UTP sodrott érpár (twisted pair), koaxiális, telefonkábel (csak jelvezetékek, földelés tesztelése nélkül)
• Üzemi hőmérséklet: -10 °C – +60 °C
• Maximális mérhető kábelhossz: akár 1350 m
• Kalibráció pontossága: 3% (+/- 0,5 m)
• Kalibrációs kábel hossza: > 5 m
• Automatikus kikapcsolás: kb. 30 perc után
• Méretek: 180 × 80 × 40 mm
• Tömeg: 0,25 kg

Csatlakozók és portkiosztás

• Tester RJ45 MASTER (M) port – a fő mérőport a kábel egyik végéhez
• LOOPBACK RJ45 (L) port – hurok-visszacsatolásos tesztekhez, diagnosztikához
• Far-end recognizer RJ45 (R) port – a távoli kábelvég azonosítására, hossz- és hibaméréshez

Észlelhető hibák

• Szakadás (open circuit)
• Rövidzár (short circuit)
• Felcserélt vezetékek, fordított bekötés (reverse connection)
• Keresztkötés, nem megfelelő párosítás (crossover)
• Áthallásos zavarok, interferencia (cross-talk interference)

Felhasználási területek

• Irodai és vállalati hálózatok telepítése és karbantartása
• Otthoni router–switch–fali aljzat közötti kábelezés ellenőrzése
• Strukturált kábelezési rendszerek átadási mérései
• Telefonvonalak és egyes koaxiális (pl. CCTV) kábelek ellenőrzése
• Hibakeresés szakadozó vagy lassú hálózati kapcsolat esetén

Miért előnyös egy digitális hálózati kábelteszter használata?

• Időmegtakarítás: percek alatt lokalizálható, hogy a hiba a kábelben, a csatlakozóban vagy máshol van-e a hálózatban.
• Költségcsökkentés: felesleges kábelcserék, próbálgatások helyett pontos mérési eredmények alapján lehet dönteni.
• Megbízható hálózat: a hibás krimpelés, rossz párosítás vagy rejtett sérülések hamar kiszűrhetők, így stabilabb lesz a hálózat.
• Professzionális dokumentálás: pontos, számszerű kábelhossz-adatok és hibajelzések segítik a hálózat átadását és későbbi bővítését.

Érdekességek és hasznos tudnivalók a kábeltesztelésről

• A strukturált hálózati kábelezésben a legtöbb probléma helytelen krimpelésből, megtört kábelekből vagy rossz párosításból adódik – ezeket egy digitális teszter gyorsan kimutatja.
• A sodrott érpárú (UTP/STP) kábelek esetén különösen fontos, hogy a helyes T568A vagy T568B szabvány szerinti sorrend legyen mindkét végén – már egyetlen felcserélt ér is hibát okozhat.
• Hosszabb kábelek esetében a jelszint természetesen csökken – éppen ezért hasznos, ha a teszter képes nagy, akár több száz méteres hosszok mérésére és jelzésére.
• Az áthallás (crosstalk) gyakran csak nagyobb terhelésnél vagy gigabites sebességnél jelentkezik látványosan, a jó teszter viszont már a kábeltesztelés során figyelmeztet a problémára.
• Egy átgondoltan összeállított szerszámkészletben a krimpelőfogó, csatlakozók és kábelcsupaszoló mellett ma már alapvető elem egy megbízható digitális kábelteszter, amely hosszú távon jelentősen megkönnyíti a hálózatok üzemeltetését és bővítését.
